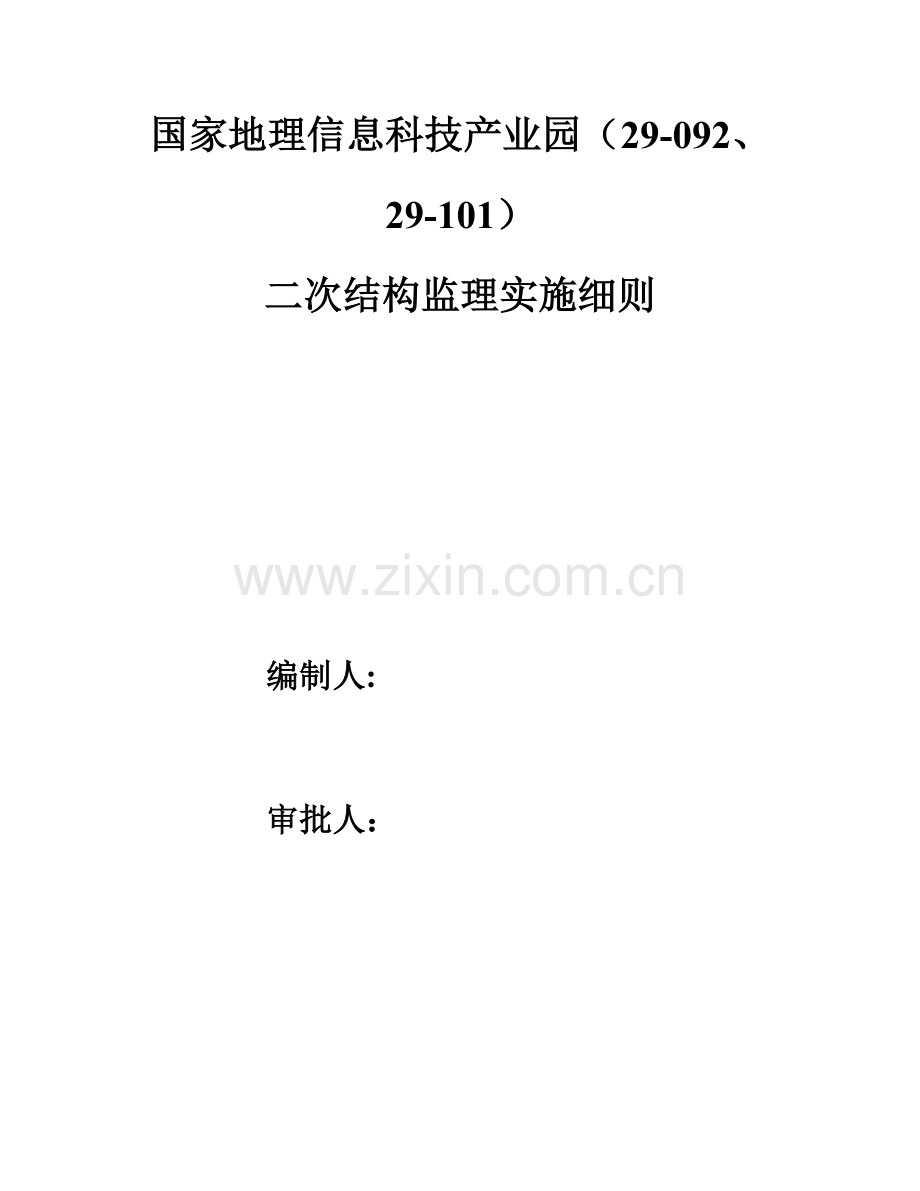

国家地理信息科技产业园（29-092、29-101） 二次结构监理实施细则

编制人:

审批人：

北京星舟工程管理顺义分企业
10月3日

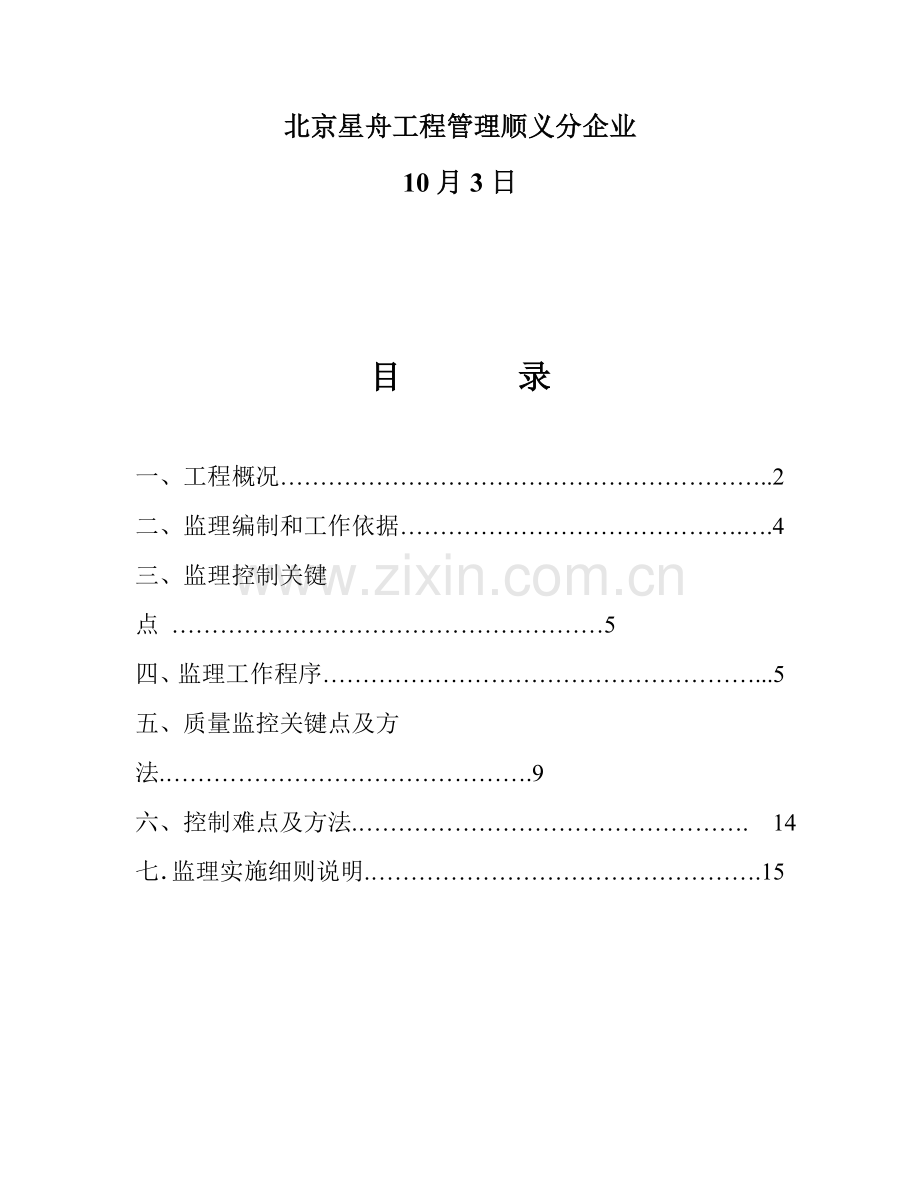

目 录

一、工程概况……………………………………………………..2
二、监理编制和工作依据…………………………………….….4
三、监理控制关键点 ………………………………………………5
四、监理工作程序………………………………………………...5
五、质量监控关键点及方法.……………………………………….9
六、控制难点及方法.…………………………………………. 14
七．监理实施细则说明.………………………………………….15

一、工程概况
1．1工程总体概况
序号
项 目
内 容
1
工程名称
国家地理信息科技产业园（29-092、29-101）地块工程
2
工程地址
北京市顺义新城29街区
3
建设单位
国测地理信息科技产业园集团
4
设计单位
北京市住宅建筑设计研究院
5
监理单位
北京星舟工程管理
6
施工单位
南通四建集团
7
建设规模
29-092地块：地下31674.0 m2；地上128482.96 m2。29-101地块：地下30208.63 m2；地上119374.98 m2。
8
高程
092地块±0.00=25.8m；101地块±0.00=26.4m；室内外高差0.30m
9
质量标准
合格

1．2设计概况
项 目
内 容
砌块墙体
外墙及楼梯间二次结构隔墙：采取B06型加气混凝土砌块砌筑；
加气块墙砌筑砂浆标号为DM5.0， 墙体厚度400、300、200、100；
潮湿房间加气块墙底设C20混凝土坎台（高出建筑地面100）。
其它二次结构隔墙：采取BM轻集料混凝土砌块砌筑；采取专用粘结砂浆砌筑，标号为DM5.0， 墙体厚度200；底部第一层砌块孔内满灌C20混凝土。
建筑层高
主楼地下室6.4m；隶属车库地下室4.6m；首层4.5m；标准层3.6m
墙体砼带（连系梁）
位置
门洞口顶、及上方（电梯井道梁按厂家图纸）
过梁
砼强度C20
砼强度
C20
截面尺寸、配筋按结构设计；
（电梯井道门过梁高度为350mm）；过梁主筋锚入两端结构柱内，或植入主体柱内10d。
高度
200mm（电梯井道圈梁为300mm）
结构柱
砼强度C20
配筋
412，￠6@250；（电梯井道圈梁配筋按洽商）
截面尺寸、配筋按结构设计
抗震设防烈度
8度
1.3关键和难点分析
1、本工程层高较高，搭设砌筑操作架须满足使用要求及安全要求；
2、电梯间墙体砌筑，在满足砌筑施工图集、规范同时，须满足电梯厂家要求，圈梁较多、且标高为定尺，增加了砌筑难度。
2.4针对性方法
1、脚手架由专业班组搭设，须按使用要求搭设，符合相关安全要求。也可采取移动式定型操作架，但须确保架体稳固、满足使用要求。
2、电梯间墙体圈梁，宜采取硬支模方法，以满足上部砌体施工需要；圈梁位置和砌块模数不符时，依据标高需要应加砌灰砂砖或裁切砌块。

二、监理编制和工作依据
2.1甲方提供建筑施工图纸和设计变更通知单
2.2项目监理部监理计划
2.3 规范、规程、图集
国家地理信息科技产业园（29-092、29-101）地块施工图
《工程施工组织设计》
《工程测量规范》 GB50026-
《体工程施工质量验收规范》 GB50203-
《建筑安装分项工程施工工艺规程》 DBJ/T01-26-
《框架结构填充小型空心砌块墙体结构结构》 06SG614-1
《建筑物抗震结构详图》 11G329-6
《加气混凝土砌块、条板》 12BJ2-3
《蒸压加气混凝土建筑应用技术规程》 JGJ/T17-
《SN保温砌块、BM轻集料隔墙砌块》 10BJZ58） 三、监理控制关键点
3.1分包资质报审
3.2材料进场控制
3.3施工质量过程控制及验收控制
3.4施工资料管理
3.5监理资料形成
四、监理工作程序

4.1工程材料、构配件和设备质量控制工作程序

承包单位填写
《工程材料/构配件/设备报验单》

方法
1. 审核证实资料
2. 到厂家考察
3. 进场材料检验
4. 进行验证复试

承包单位另选
监理工程师审核

不合格

合格
承包单位使用

4.2分包单位资格审查工作程序选择分包单位

总承包单位填写
《分包单位资格报审表》

监理工程师审查、协调
签认审查意见
不一样意

总承包单位和分包单位
签署分包协议
同意

分包单位进场施工

4.3分项、分部工程签认工作程序
承包单位达成分项工程报验条件进行自检

承包单位填写
《分项/分部工程质量报验认可单》
纠正

监理工程师审核

不合格

合格监理工程师签认分项工程

承包单位继续施工达成
分部工程验收条件自检

纠正
承包单位填写《分项/分部工程质量报验认可单》
(附：分部工程质量评定表)

监理工程师审核
不合格

合格总监理工程师签认分部工程

4.4单位工程验收工作程序
承包单位自检合格
填报<单位工程验收统计>

承包单位进行整改

监理工程师核查质量
确保资料

项目监理部签发
《监理通知》

项目监理部进行完工验收

有缺点

项目监理部组织
建设单位、设计单位、
承包单位四方验收

合格

项目总监工程师签发
《完工移交证书》

4.5设计变更、洽商管理工程程序
承包单位、设计单位、建设单位
任何一方提出设计变更、洽商
承包单位提交
《设计变更、洽商费用报审表》

承包单位、设计单位、建设单位和监理单位
分别在<设计变更、洽商统计>上签字认可

承包单位按设计变更、洽商施工

同意

监理工程师审核
总监理工程师签认意见
不一样意

建设单位审批
同意

五、材料准备
1、砌块及砂浆，按以下要求进行准备：
外墙及楼梯间采取B06型加气混凝土砌块砌筑，砌筑砂浆采取配套专用预拌砂浆，砂浆强度等级为DM5.0。其它部位采取BM轻集料混凝土砌块，专用粘结砂浆强度等级为DM5.0。
其中，地下室墙体为先浇筑C20砼坎台（同墙厚，高出建筑成活面10cm），上方为砌块墙体。
±0.00m以上，易积水房间砌块墙体底部设20cm高C20砼坎台，同墙厚；机房层加气块墙体底部先砌筑50cm高页岩砖矮墙(或C20砼坎台)，同墙厚；上方为加气块墙体。干拌砂浆强度等级为DM5.0。
±0.00m以上，除楼梯间外，采取BM砌块，DM5.0专用粘结砂浆砌筑，底部第一层砌块孔内满灌C20混凝土（易积水房间砌块墙体底部宜设20cm高C20砼坎台）。
2、钢筋、膨胀螺栓、植筋胶：
连系梁主筋、拉结筋、结构柱主筋、芯柱筋、过梁一端临主体结构过梁筋全部采取植筋做法，和主体结构连接，植入深度10d；（其中，结构柱和芯柱主筋也可采取¢膨胀螺栓连接）。
由施工部按使用部位计算出所需材料使用量，报材料部备料。
3、施工部和商务部应依据图纸尺寸，计算出多种规格材料需要量，列出计划单，交材料组进行采购。
材料存放应采取预防雨淋、水泡方法，存放处地面应较周围地面高出10cm以上，遇雨时应立即采取苫布遮盖严密。
全部材料相关资料须齐全，由材料组负责搜集。
4机具准备：
灰槽、大小灰刀、小线、靠尺、皮数杆、搅拌机（搅拌桶）、钢筋切断机、钢筋弯曲机、钢筋调直机、冲击钻、水准仪、卷尺，等等。
5.试验检验：
1、砂浆原材、试块
依据试验要求、材料用量，每栋楼地下室各留置1组、地上按每栋楼每3层留置1组砂浆试块，进行抗压强度检验。
本工程采取干拌砂浆，要进行原材复试，每400t为一个检验批，不足400t也按一批计。每批从20个以上不一样部位取等量样品，总质量不少于15kg，分成两份，一份送试、一份备用。
2、混凝土试块留置应同时满足以下要求：
采取商品混凝土。
①、每工作班同一配合比砼不足100m3时，取样不应少于1次；每增加100m3则增加一组试块。
②、每2个楼层，同一配合比砼，取样不应少于1次。
3、砌块取样复试
加气块每1万块为一验收批，不足1万块也按一批计，取样方法为从外观合格砌块中抽取样品，用于抗压强度、干密度试验。
4、钢筋试验：若采取主体结构施工剩下钢筋，则无需二次试验。采取新进场钢筋，按60t为一个检验批，按规格分别进行取样试验。
5、植筋胶拉拔试验：
拉结筋、连系梁筋采取植筋做法；结构柱及临主体结构过梁主筋采取¢10膨胀螺栓连接。
提前在结构柱或剪力墙上进行试样植筋，按9A9B地块分别对￠6、12钢筋各做一组，植筋胶完全硬化后进行拉拔试验。经监理见证进行拉拔试验合格后，方可进行下道工序。

六、质量控制关键点及方法：
五、砌块墙砌筑施工方法
6.1流水段划分
依据本工程特点，楼号多、平面面积较大，地下一层、地上十一层，应按楼层为流水段进行砌筑施工。
6.2砂浆搅拌和砼使用
1、砂浆一次用量大时，采取搅拌机集中搅拌，现场设JZC-350搅拌机6-8台，可满足使用要求。一般用量砂浆，可采取搅拌桶搅拌。
2、干拌砂浆应按“材料使用说明”要求拌制，确保在砂浆凝固前使用完成，当日拌制砂浆当日使用完成。
3、结构柱、连系梁和过梁砼，采取商品混凝土。
6.3放线、排砖
5.3.1放线
依据建筑施工图纸，提前测放出墙体位置线、门窗洞口位置线，验收合格后进行砌筑施工。测量放线要求：
应核实结构柱（墙）位置、门洞尺寸和门洞顶标高，确保其正确性；
应依据砌块规格按“1.0m建筑控制线”排出砌块层数，确定好灰缝厚度，弹出拉结筋位置线；
在结构柱（墙）上弹好二次结构墙立面边线（抹灰成活面和主体结构面持平时，预留抹灰面厚度），在对应部位弹出墙身、门窗洞口平面线，同时注明门窗洞口规格尺寸。
6.3.2基础要求
1）、依据墙体尺寸和砌块规格，妥善安排砌筑平面排块设计，尽可能地降低现场切割量。依据砌块厚度和结构净空高度及门窗洞口尺寸，切实安排好立面、平面排块设计，避免浪费。
2）、对加气混凝土砌块，预先在结构墙柱上，按每500mm高植好拉结钢筋、连系梁钢筋；对BM轻集料混凝土砌块，做连系梁，不做一般拉结筋。预先焊好结构柱和主体结构相邻过梁筋。
3）干拌砂浆搅拌须严格按使用说明要求。
4）结构柱、连系梁等宜按流水段施工，宜采取商品砼，和搅拌站沟通好，预防影响使用、预防影响进度。
6.3.3排块标准
1）砌块砌筑时应上下错缝，搭接长度不宜小于砌块长度1/3；
2）排块时从底部向上，砌至连系梁、过梁处时可用小规格砌块（或灰砂砖）调整；
3）有结构柱时，从结构柱向两侧排块；无结构柱时，从墙端往墙中排块；有门洞时，自门洞往两侧排块；
4）墙顶应留出合适空隙，待墙体砌筑7天后，再塞缝处理：缝隙小于3cm时采取砌筑砂浆捻实封堵，缝隙大于3cm时采取C20豆石砼捻实封堵；对加气混凝土砌块墙顶，可采取斜砌灰砂砖处理。
6.4结构要求
6.4.1结构柱、拉结筋、连系梁做法满足设计要求，满足《加气混凝土砌块、条板》（12BJ2-3）、《SN保温砌块、BM轻集料隔墙砌块》 （10BJZ58）图集要求。
结构柱部署标准：
1） 两种砌块相交处、关键“丁字型”交叉处、电梯井四角；
2） 加气混凝土填充墙：长度大于5m时，在墙中部设置结构柱；填充墙长度大于9m时，在墙中部设置结构柱不少于2个；结构柱间距不得大于5m；
BM砌块填充墙：长度大于5m时，在墙中部设置芯柱；填充墙长度大于9m时，在墙中部设置芯柱不少于2个；芯柱间距不得大于4m；
3） 在加气混凝土填充墙防火门门洞两侧设置结构柱（木门洞口两侧，按上、中、下设混凝土预制块）；
在BM砌块填充墙门洞两侧设置芯柱。
6.4.2结构柱设计：
1）、截面和配筋：结构柱截面尺寸为墙厚×200，主筋为412、箍筋φ6@200；马牙槎尺寸为60-80mm。
2）、结构柱钢筋和结构连接方法：
结构柱主筋采取植筋做法，植入主体结构内10d（或采取¢10膨胀螺栓和主体结构连接）。
5.4.3 BM砌块墙芯柱：
1）、芯柱：厚度100墙，112；厚度200墙，212、拉钩φ6@250，拉钩角度135º，钢筋搭接区域拉钩加密。芯柱间距≤4m。
芯柱设置按《10BJZ58》图集要求。
2）、芯柱钢筋和主体结构连接方法：
采取植筋结构胶植入板内8-10cm，植入梁内深度为10d。
5.4.4水平拉接：
1）、通长连系梁：
第一道连系梁在门洞上口高度；当二次结构墙高大于4.8m时，在上方增加连系梁，连系梁竖向间距小于1.5m。
截面尺寸为墙厚×200，配筋412、φ6@200（遇门洞时，门洞过梁按结构设计）。
和主体结构连接方法：采取植筋结构胶植入结构内10d，钢筋甩茬长度大于700mm，通长筋和甩筋采取搭接连接。
2）、门窗洞过梁：
过梁截面尺寸及配筋应符合设计要求。（电梯井道门过梁高度为350mm）。
临结构柱门窗洞，过梁主筋和主体结构连接做法：主筋植入结构内10d。
其它部位门窗洞，过梁须各超出门窗洞侧边300mm。
3）、加气混凝土砌块墙拉接筋：2φ6，沿墙高按间距500设置，沿墙长按通长部署。临主体结构端采取植筋做法，植入结构内10d。
BM砌块墙体只做连系梁，无一般拉接筋。
6.4.5砼要求：砌块墙结构柱、连系梁、过梁混凝土强度等级均为C20。
6.4.6其它要求：
1）当二次结构砌体平面尺寸过小，无法进行砌筑施工操作时，按《12BJ2-3》18页节点①施工——节点中预制板也可采取“填塞C20混凝土+抹压”做法。
结构柱主筋搭接区域箍筋间距加密到@100。
2）结构柱处砌块墙应留设马牙槎（宽60-80mm），马牙槎应先退后进。

6.5砌筑方法
（1）提前设置拉接筋、结构柱（芯柱）筋、和结构连接过梁及连系梁筋；
（2）砌筑形式：采取“全顺”砌筑形式，上下砌块相互错开1/3砌块长；
（3）砌筑关键点：
a、加气混凝土砌块应确保有5d以上龄期，砌筑前合适浇水湿润，但表面含水率不得大于20%（冬施期间不宜浇水）。BM砌块在进现场前，应确保达成养护龄期。
b、砌筑前依据砌块规格制作皮数杆，并在墙体转角处及纵横交叉处竖立，应依据现场使用要求设置皮数杆。
c、加气混凝土砌块墙水平灰缝厚度8-12mm，（BM砌块墙水平灰缝厚度4-6mm），水平灰缝应平直，砂浆饱满度≥90%；竖向灰缝应边砌边塞砂浆，使灰缝饱满，砂浆饱满度≥80%。严禁用水冲浆、灌缝，不得出现瞎缝、透明缝。
d、砌筑过程中，立即将侧面外冒灰浆刮平。
e、应严格按干拌砂浆“使用说明”进行拌制，在要求时间内使用完成。
f、砌筑时，须确保墙体平整度、垂直度，采取吊线和拉线进行控制，并随时采取靠尺检验，预防返工浪费。
g、砌筑通风管道井道时，应边砌筑边将内壁抹平。
h、预埋管线密集部位，宽度小于600时，顶部可设钢筋砖过梁、设28筋（两端各伸出300mm长），管线处浇筑细石混凝土和墙体立面持平。
f、预留水暖电通风专业洞口宽度≤600时，洞口顶可采取钢筋砖过梁，设210钢筋；洞口宽度>600时，洞口顶应按结构设计要求设置过梁。
g、设备管道间门洞高为mm时，门洞顶标高为2100mm，门洞底设200cm高（自结构板面起算）C20混凝土门槛。
5.6质量许可偏差
序号
项目
许可偏差（mm）
检验方法
1
轴线位移
5
尺量
2
垂直度
8
靠尺、塞尺
3
表面平整度
5
靠尺、塞尺
4
水平灰缝平直度
3
拉线、尺量
5
水平灰缝厚度
±2
尺量
6
门窗洞口高度、宽度
±5
尺量
质量控制等级为A级，要求以下：
1）现场质量管理：技术、质量等各岗位人员齐全，持证上岗；
2）砂浆、砼强度：试块按要求制作，强度满足验收要求；
3）砂浆拌合方法：机械拌合；搅拌时间按材料使用说明严格控制；
4）砌筑工人：高级工不少于20%。
6.7操作架搭设
砌筑操作架采取双排钢管脚手架（或移动式井字形钢制成品架），须由专业脚手架工种搭设，可搭设成整体架或搭设成定型架，以方便使用。基础搭设要求以下：
1）纵距1.5m，排距1m，横杆步距1.5-1.8m；
2）操作面满铺脚手板，设1.1m高护身栏杆；
3）内排立杆距墙20cm；
4）扣件拧紧力矩45-60N.m；
5）在方便施工处采取短钢管设爬梯，步距40-50cm。
七、关键管理方法
7.1成品保护方法
1）在砌筑时，水电专业立即配合留洞，以避免后期剔凿。
2）在结构柱、圈梁模板支设时，严禁在砌体上硬撑、硬拉。
3）在运输材料过程中，凡经过各类门口处时，推车要小心缓慢，预防撞坏墙角。砌筑完成后，关键通道阳角制作多层板护角进行临时保护。
4）墙体表面不得随意涂抹，表面灰浆、污垢、残渣应立即清理。
7.1.2和专业之间配合
1、砌筑过程中，水电暖专业安排专员检验配合。提前做好预留预埋准备，避免砌筑完成后大量剔凿。
复核已预留线管位置，并提前调整或和土建专业沟通好，避免出现横向管。对于竖向管开槽采取无齿锯切割：先采取切割机切缝，然后采取专用工具剔槽。严禁用锤随意敲砸。
2、各专业充足熟悉图纸，掌握设计要求，严格按图纸施工，预防犯错返工。
3、加强过程检验，及各专业之间沟通、立即提醒，做好洞口预留预埋工作。
4、要求各管理人员严格实施岗位责任制，各负其责，做到“事事有些人管”、“事事落实到位”。
7.3冬季施工方法
1、做好冬季施工准备，准备好冬施保温材料。
2、砼内掺加防冻剂，依据气温进行控制，严格按配合比施工。
3、干拌砂浆内掺加防冻剂，现场设电热水箱，按《冬施方案》要求将搅拌用水加热,或采取耐低温型干拌砂浆。
4、冬季施工时，应提前封闭外窗，不然，须将外脚手架采取彩条布封闭。

八、安全、文明方法
砌筑施工作业安全关键，是预防高处坠落和物体打击、安全用电。
8.1安全教育和技术交底：
1、全部作业人员进入现场，全部必需进行安全教育。
2、由工程安全主管进行安全交底，并办理签字手续。
8.2现场监督：
1、特种作业人员在施工现场从事施工作业时，必需严格遵守本工种安全操作规程，并接收安全检验人员监督。
2、特种作业人员出现违章作业时，现场全部施工管理人员和作业人员有责任和义务给予阻止；现场安全员有权责令其纠正违章、签证违章统计、停止作业等处理，并报项目经理，对其所在单位做出处罚。
3、特种作业人员应携带特种作业安全资格证件上岗作业，以备检验。严禁非特种作业人员从事特种作业。
4、超出1.8m以上高空作业，须挂好安全带，确保施工操作架安全可靠。
8.3安全用电和防火方法
1、依据部颁要求，现场临时用电要求全部采取三项五线制供电。
2、全部电器设备金属外壳及金属框架必需采取妥善接地或接零保护。
3、电器设备接地线和零线应使用多股铜线，线径大于相线直径1/2，严禁使用单股铝线。
4、电源电箱、电缆不得有破损，移动设备及移动电箱电缆应架空处理，并认真做好检验验收统计。
5、凡使用电器设备均要求有技术交底，并实施定时检验及验收制度，并认真做好验收统计。
6、电箱必需设施齐全，不用时锁好。
7、发生异常现象时，立即切断电源，快速处理。
8、动力线要有漏电开关，照明灯要专设开关控制，应和动力分开。
9、全部设备及照明必需要有二级以上漏电保护。
10、非电器专业人员严禁乱动电器设备。
11、电器设备安装拆除维修，须由专业电工进行操作。
12、电器防火设备器具要齐全，配置灭火器等。
13、现场多种用电设备、电闸箱等要采取防雨、雪方法。
8.4、文明施工方法
1、现场材料架具等按总平面部署图位置码放，并按规格型号分类，统一标识。砌块堆放高度不宜超出1.8m，采取“骑马缝”码放整齐。
2、施工现场要做到“活完料净、脚下清”，保持现场整齐。要求每个专业班组设2-3人负责现场清理工作。
3、现场人员穿戴整齐，严禁打架斗殴、寻衅滋事。
4、现场严禁吸烟，严禁使用明火。

九、监理实施细则说明：
二次结构工程监理实施细则配合《监理计划》实施，如实际情况有变动，立即进行调整。

北京星舟管理顺义分企业

10月3日
