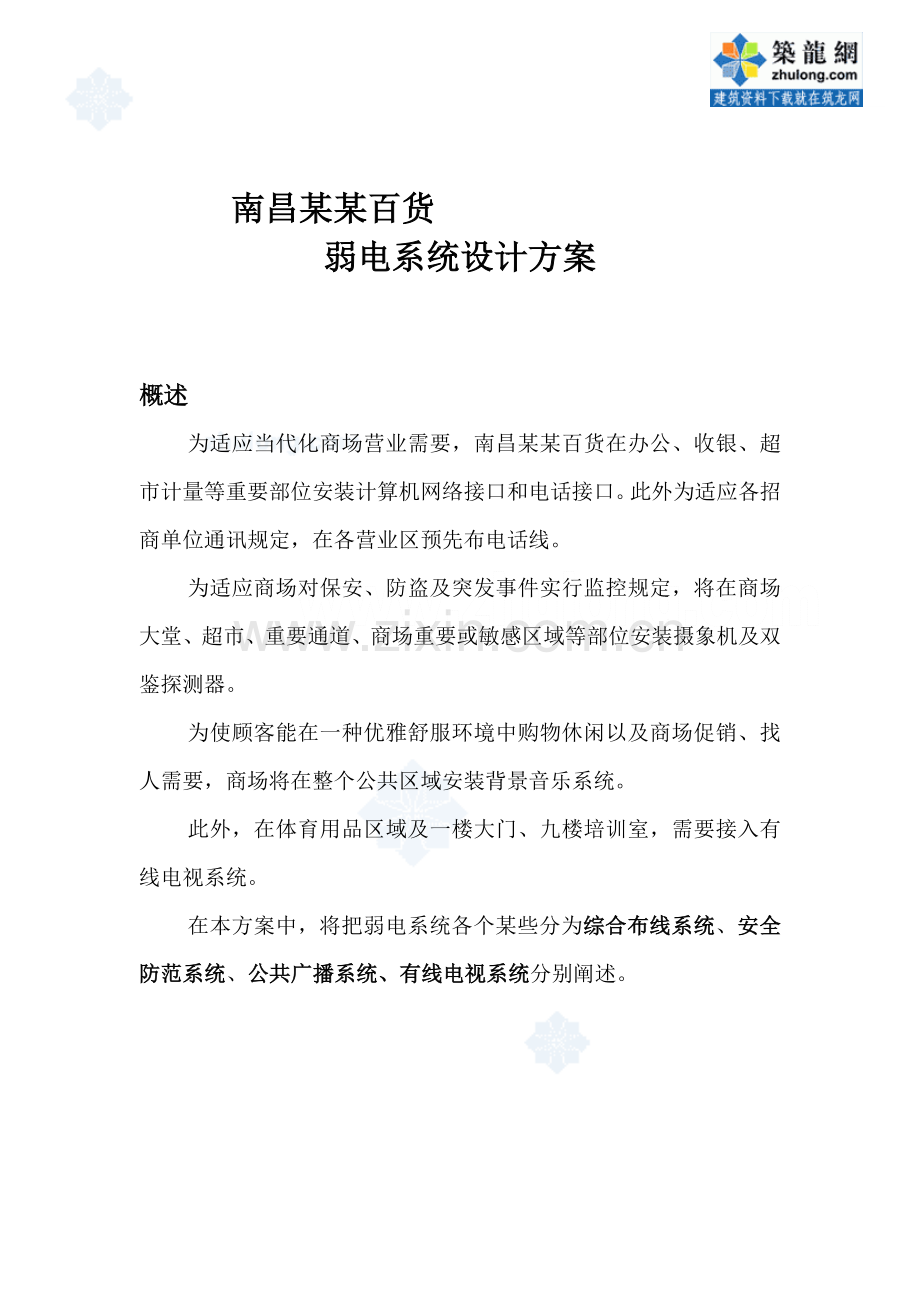

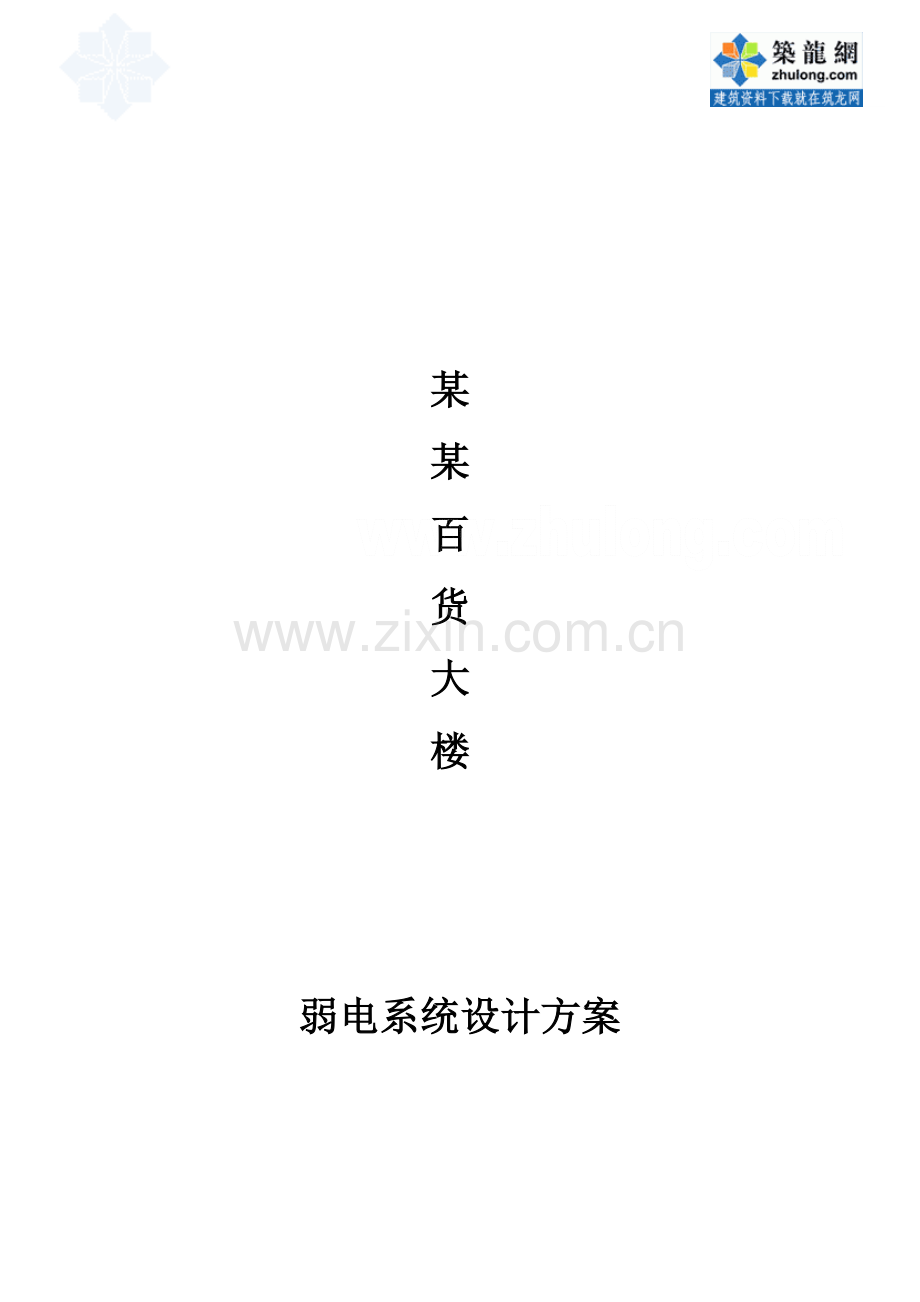

某某百货大楼弱电系统设计方案南昌某某百货弱电系统设计方案概述为适应当代化商场营业需要，南昌某某百货在办公、收银、超市计量等重要部位安装计算机网络接口和电话接口。此外为适应各招商单位通讯规定，在各营业区预先布电话线。为适应商场对保安、防盗及突发事件实行监控规定，将在商场大堂、超市、重要通道、商场重要或敏感区域等部位安装摄象机及双鉴探测器。为使顾客能在一种优雅舒服环境中购物休闲以及商场促销、找人需要，商场将在整个公共区域安装背景音乐系统。此外，在体育用品区域及一楼大门、九楼培训室，需要接入有线电视系统。在本方案中，将把弱电系统各个某些分为综合布线系统、安全防范系统、公共广播系统、有线电视系统分别阐述。综合布线系统（信息系统）一、综合布线原则南昌某某百货综合布线系统应当遵循实用、灵活、模块化、可扩充性、原则化、可靠等原则。二、布线系统构造1、布线系统选取为了满足构造化布线系统规定，按照上述设计原则，应采用超五类构造化布线系统，以一套单一配线系统，综合了整个通讯，涉及语音、数据、图像、监控等设备需要配线。2、超五类构造化布线系统国际原则超五类构造化布线系统构造化布线系统所使用元器件是按照美国电子工业协会和电信工业协会原则设计，并在出厂时通过了按这些原则进行测试。重要原则为：EIA/TIA-568 民用建筑线缆原则EIA/TIA-569 民用建筑通信通道和空间原则IEEE 802.3 总线式 Ethernet局域网原则IEEE 802.5 环路局域网原则ANSI FDDI 光纤分布式数据接口高速局域网原则TPDDI 铜线分布式数据接口高速局域网原则ATM 异步传播模式原则RS232 RS422 异步和同步传播原则3、构造化布线系统构成构造化布线系统重要实现数据和语音通信，即满足计算机局域网 LAN和程控互换机 PBX需求。计算机与网络设备相连，电话机和传真机与电话总机相连。构造化布线系统遵循电话系统物理拓扑构造，采用星形构造化布线办法，数据与电话布线构造相一致，这种构造可靠性高，一种节点变化不会影响其他节点工作，构造也简朴，易于扩充，维护以便，可靠性好。构造化布线系统构造示意图如下：构造化布线系统重要由六个某些构成：设备室子系统：重要是指语音系统电话总机房和数据系统网络设备室 (或称网络中心 )。该子系统重要由配线架和连接配线架与设备电缆构成。配线架子系统：指除设备室外，所有楼层配线架。垂直干线子系统：提供垂直方向电缆，构成楼层之间及外界通信通道。水平干线子系统：普通使用无屏蔽双绞线 (UTP)，将垂直干线延伸到顾客工作区，在需要高速应用时，水平干线也可采用光缆。 工作区子系统：由信息插座及连接到顾客设备连线构成。室外园区子系统：指将一幢建筑物中电缆延伸到另一建筑物，涉及电缆、光缆和某些电气保护设备。 三、中心机房1、线缆长度分析从商场提供平面简图可知，商场信息结点线缆长度虽然较长，但弱电竖井位置合理，采用超五类双绞线基本可保证高速网络传播需要。在本商场布线环境中，垂直干线子系统采用6芯多模光纤，水平干线子系统采用双绞线构成，以减少布线成本。2、中心机房本商场中心机房位于九层。机房设立专用服务器机柜，用于放置网络设备及服务器。为便于调试和管理，因此应当采用分层分弱电机房自成体系，各层与机房级联布线原则。本次工程将不使用配线架。将网络线整顿后，直接接入集线器，可节约设备费用及调试人工，也可以减少通路节点以提高网络系统可靠性。3、电话互换机房本商场电话总配线箱位于商场负一层，电话外线引入总电话配线箱，各楼层弱电竖井加装电话分线箱，总箱与分箱之间以大对数电话电缆连接。电话内线从分线箱引出，经水平布线系统到达工作区。4、垂直布线系统依照图纸，本次工程弱电竖井位于建筑平面中心，位置合理，可有效缩短线缆长度，保证通讯质量。在各层竖井房间内，放置小型机柜，用于放置和保护网络设备。5、水平布线系统电脑系统双绞线、电话系统电话线等从各自管理中心引出，分别通过电缆桥架、金属线管等延伸至规定信息结点后，接入RJ45埋入式插座上。从弱电竖井到各信息结点电缆长度在大都在100M之内，其线缆采用超五类非屏蔽双绞线（ENHANCE 5 UTP），以保证信息传播。电话系统采用四芯电话线（国标）。6、工作区大楼每个顾客节点使用相应点位插座，分别用于数据或语音，所有插座均使用白色埋入式原则面板，超市和收银台网络电话模块面板需要固定在收银台底层隔板上面。四、设备（材料）选取综合布线系统材料重要指双绞线、机柜、接口模块、面板等。在设备选取上最重要是双绞线，这是由于施工完毕后，其她设备更换仅涉及设备自身，而如需更换线缆，所费非赀。为保证计算机数据线路稳定可靠，选用立维腾公司出产超五类非屏蔽双绞线，以保证线缆品质。接口模块、面板等，选用同一品牌超五类产品。语音线路所用线缆及设备，可选用国产品牌。五、信息点记录依照施工图纸及对信息系统规定，设计安装语音点，数据点、语音数据点及有线电视节点记录见附件图纸。六、线缆桥架系统综合布线桥架系统是弱电系统所用线缆通路，即信息系统、闭路监控系统、防盗报警系统、背景音乐系统和有线电视系统所用线缆通路。其中涉及到电力传播某些，将单独成系统，不能与信号线缆使用同一通路。因而，该系统将涉及主干线槽、分支线槽、分支线管、金属软管、吊杆等以及相应连接件。为避免浮现信号干扰，本次工程规定所用线管线槽均为金属线管和金属线槽。详细规格及数量见工程量清单。安全防范系统概述商场安全防范涉及两个某些：闭路监控系统和防盗报警系统。商场闭路监控系统，用于对商场内部环境监视控制，对浮现应当记录状况时予以记录，保障商场内商家和客户利益不受侵犯。本商场共十层：其中，正门、侧门、货梯、贵重商品柜台、钞票/零钞库、财务部等区域需要加以监控。在商场钞票/零钞库、财务部、中庭等有特殊规定部位，需要加装防盗报警系统，加强夜间防盗能力。闭路监控系统监控范畴商场规定加以监控区域有：首层正门、侧门、理货平台、理货区、超市收银区、超市易损商品区（奶粉、化妆品、补品、小商品、散装食品等）、超市入口、超市死角、财务部、钞票库、防损部办公室、理货台等区域，并且每个统收收银台设立一种监控点。一、功能阐明1、 系统监视画面可以自动或手动切换，在画面上可以设立摄像机编号、所在部位、当前时间和日期等信息。2、 单步切换功能，使用控制键盘可将任一路视频输入信号切换到主监视器上。3、 序列切换功能，使用控制键盘可编辑视频序列。每一种序列可涉及预置位置，摄像机移向预置位置速度也是可以编辑。这种序列具备保持、停止和反向执行功能。4、 系统具备16画面分割器功能，可将所有重要画面集中显示在中控室监视器上。5、系统具备长时间录象功能，可24小时录相，录象资料保存时间15天，以备不时之需。 二、设备选型系统选型原则1、经济实用性系统先进完备性与经济性往往会产生矛盾，这就需要在制定方案时候注意如下几点：（1）选取性能价格比好产品和系统。在保证系统稳定可靠基本上，选用价格有优势产品。（2）充分运用软件来实现系统功能，尽量减少硬件支出，达到减少系统总成本目。（3）从实际出发，完善实用功能，减少总体投资。2、可靠性可靠性是安全防范系统工程中核心。随着科技发展，再先进系统也终将落后。为此，在设计方案时，应考虑将来系统也许升级和扩充。这就需要做好如下工作：（1）考虑设备及技术成熟性。（2）采用集中分布式控制方式，从系统设计构造形式和控制方式角度来提高系统总体可靠性。（3）设计中尽量减少硬件数量和硬件连接，充分依托软件功能提高系统可靠性。（4）在施工中严格遵循施工规范和条例，为各个子系统连接，架设连接稳定可靠线路，从而为提高系统总体可靠性打下坚实基本。（5）系统设备实行统一就近供电，减少外界对系统影响。3、操作和维护以便性系统设计应使将来操作和维护以便简朴、提高工作效率、减少人工成本，这对于将来减少商场运作成本，提高商场效益有着不可低估效果。4、系统选型依照前述总体设计思路和原则，在重要设备上，选用数字监控主机系统，使商场闭路监控（防盗报警）系统实现经济性、可靠性及系统操作维护性统一。三、系统构成及设备简介系统构成闭路监控系统重要由前端设备、后端设备和传播系统三大某些构成。下面将对本系统各个构成某些进行阐明。1、 前端设备：重要负责信号采集。重要设备有摄像机、镜头、防护罩、支架等。2、后端设备：重要负责对前端设备进行控制和对前端设备采集信号进行解决。重要设备有控制主机、监视器等。3、传播系统：重要负责视频和控制信号传播。传播介质实用同轴电缆或者双绞线/光纤。传播介质品质和传播系统施工质量是保证系统稳定基本。4、系统构造图：见方案附图（一）重要设备及材料简介1、控制主机：海康主板、四路输入硬压缩，选用国产十六路全实时工控PC式硬盘录像机（监视、录像均为实时），24小时录像，录像资料保存时间15天。2、监视器：选用19”平面直角彩色显示屏。3、摄像机：宏天智（深圳）；4、镜头：定焦镜头2.8-16mm可换（依照现场选取不同焦距镜头）；5、通讯线缆：因本商场监控点与监控中心布线距离不超过500米，选用SYV75-5同轴电缆可保证信号质量。国产品牌可满足规定。四、监控点记录 依照施工图纸及对监控区域规定，监控摄像机配备见附件图纸。防盗报警系统一、概述为保证商场内贵重商品及需要特别关注区域非营业时间安全、弥补保卫力量局限性，应建立防盗报警系统，加强保护。规划采用红外探测器进行报警。因商场规定设防区域不多且范畴也不大，因此本系统采用美国CK公司VISTA-120报警主机主机。商场营业时间期间，探测器处在撤防状态，可防止不必要误报，夜间停止营业后由保卫人员启动布防。二、防盗报警系统实现功能1、在发生报警时，发出声音报警同步，显示报警分区。2、 主机可挂接八个防区，并且可以扩展。3、 报警主机内配有变压器及备用电池，所有探测器均由主机供电。停电时可保障报警系统正常工作12小时。4、 报警主机通讯端口可在发生报警同步自动向警方或指定部门进行电话报警（依照商场规定设立）。三、系统构成及设备选型防盗报警系统由前端报警探测器，防区扩展器，报警主机和继电器模块等构成。报警探测器经防区扩展器接入报警主机。1、报警主机：选用美国CK公司生产VISTA-120报警主机主机。2、探测器：红外探测器选用CKDT7235双鉴探测器。四、报警设防记录 依照施工图纸及对监控区域规定，双鉴探测器配备见附件图纸。背景音乐系统一、概述：南昌某某百货作为当代化商场，应当具备背景音乐/紧急广播系统。针对本商场背景音乐系统设计，设计思想是使系统先进、可靠、实用，操作简朴，维修以便，故障率低，使用寿命长，性能价格比合理，各项技术指标都达到国标，以保证广播系统工程高质量和高可靠性，以便充分发挥广播作用，使人们生活,工作环境优雅，并保证紧急状况下应急解决能力。二、背景音乐/紧急广播系统阐明本商场广播系统应当兼备景音乐和应急广播双重功能。应急状况下可以通过消防报警系统联动，将相应楼层、区域背景音乐强制切换为应急消防广播，或者播放告示、告知等。整个广播子系统共分为背景音乐、紧急广播（即消防广播）两某些。其中背景音乐涉及售货区域、大堂、电梯、公共通道等区域。正常状况下可以对大厦公共区域播放优美音乐，提供良好环境，且其还可以接驳话筒、CD、卡座、调谐器等各种信号源。现规定本系统可以对各个楼层播放不同内容背景音乐，可独立调节音量，室外音柱单独一种区，负一到九层各一种区，即总共提成11个区，。三、背景音乐/紧急广播系统设计及功能1、扬声器抱负扩音系统应当在覆盖区内任何位置都能听到相似响度，相似清晰度声响。因而，在筹划一种系统时必要注意如下几点：均匀扬声器分布，辐射角，天花扬声器间隔，避免噪音污染，增强低音效果，防止自激和感应交流声，同相位连接。2、主机选型由于商场经营需要，规定各个楼层可以播出不同背景音乐，且不大幅度增长系统造价。因而，主机选用百灵达XENYX2442FX专用分区调音台，该机可满足商场对不同音源规定，可对各个楼层播音实行单独控制。3、本系统其他设备选型音源采用索尼多碟DVD一台，迪士普调谐器MP-9908和步步高DVD一台。定压功放为MP-2500型。其额定功率为650W。4、系统构造图：见方案附图四、扬声器记录 依照施工图纸及对背景音乐系统规定，天花扬声器配备见附件图纸。五、商业促销音响系统在商业经营活动中，促销是很重要手段之一，因而，建立一种有效、独立于商场自身背景音乐系统、能灵活应用音乐音响系统是在本方案中商场音乐系统中一种重要构成某些。依照以往经验，可在商场正门外侧，使用一定数量室外音柱构成音场，并使用可移动大功率音箱作为主扬声器，即可满足一定规模商业促销活动需要。其布置可参见设计图纸。室外音柱用功率放大器设在广播室，音柱缆线从室外音柱处直接引至广播室，升旗用无线麦克风接受器设在购物中心一层大门天花上，并引线至广播室。详细配备见设备清单。有线电视系统商场一层和六层、九层依照商场实际需求安装有线电视顾客端口。室外电缆接入由有线电视服务商提供，主干采用75-9多层屏蔽视频电缆，楼层采用75-5多层屏蔽视频电缆。详细配备见图纸。
