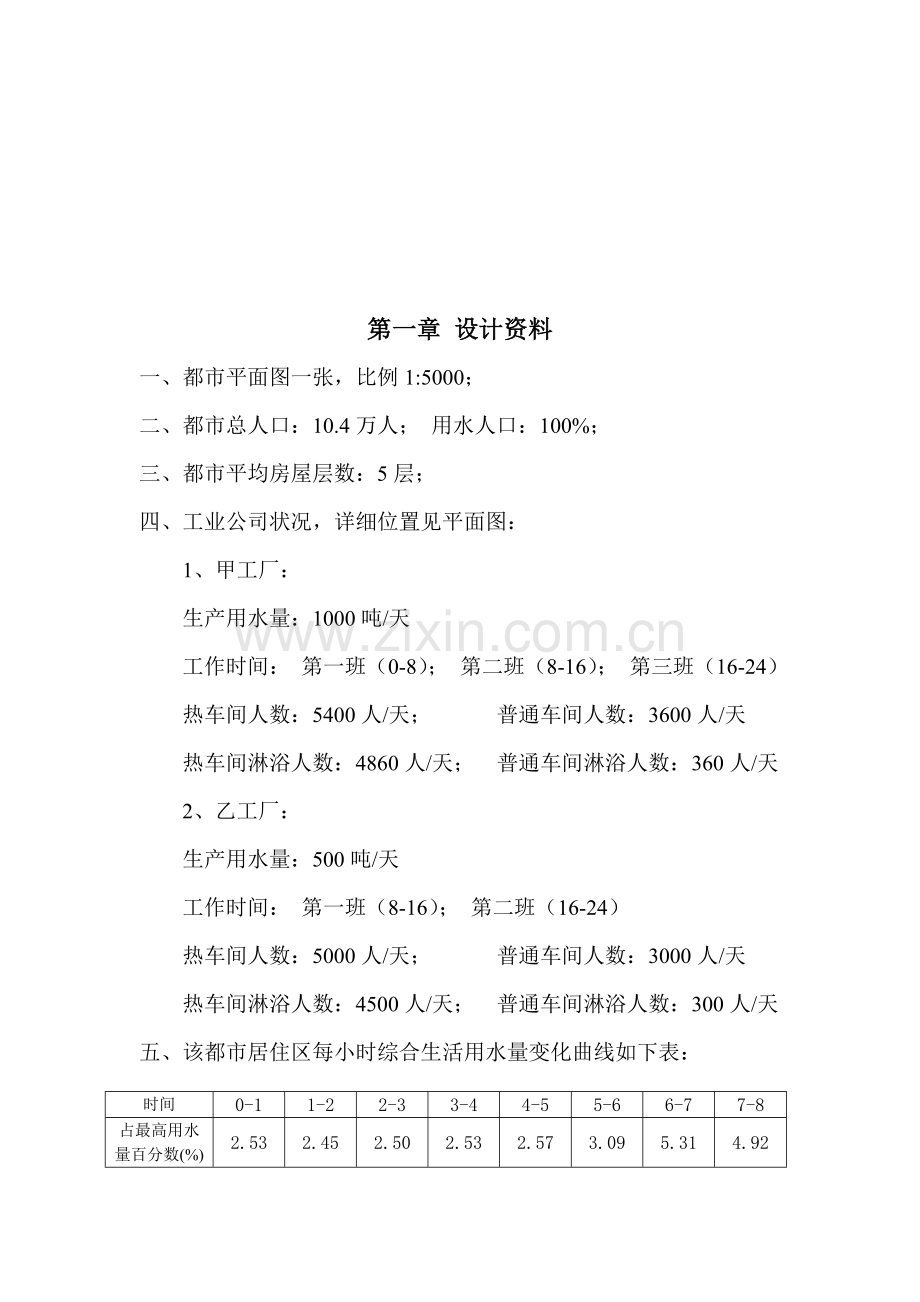

第一章 设计资料
一、 都市平面图一张，比例1:5000；
二、 都市总人口：10.4万人； 用水人口：100%；
三、 都市平均房屋层数：5层；
四、 工业公司状况，详细位置见平面图：
1、 甲工厂：
生产用水量：1000吨/天
工作时间： 第一班（0-8）； 第二班（8-16）； 第三班（16-24）
热车间人数：5400人/天； 普通车间人数：3600人/天
热车间淋浴人数：4860人/天； 普通车间淋浴人数：360人/天
2、 乙工厂：
生产用水量：500吨/天
工作时间： 第一班（8-16）； 第二班（16-24）
热车间人数：5000人/天； 普通车间人数：3000人/天
热车间淋浴人数：4500人/天； 普通车间淋浴人数：300人/天
五、 该都市居住区每小时综合生活用水量变化曲线如下表：
时间
0-1
1-2
2-3
3-4
4-5
5-6
6-7
7-8
占最高用水量百分数(%)
2.53
2.45
2.50
2.53
2.57
3.09
5.31
4.92

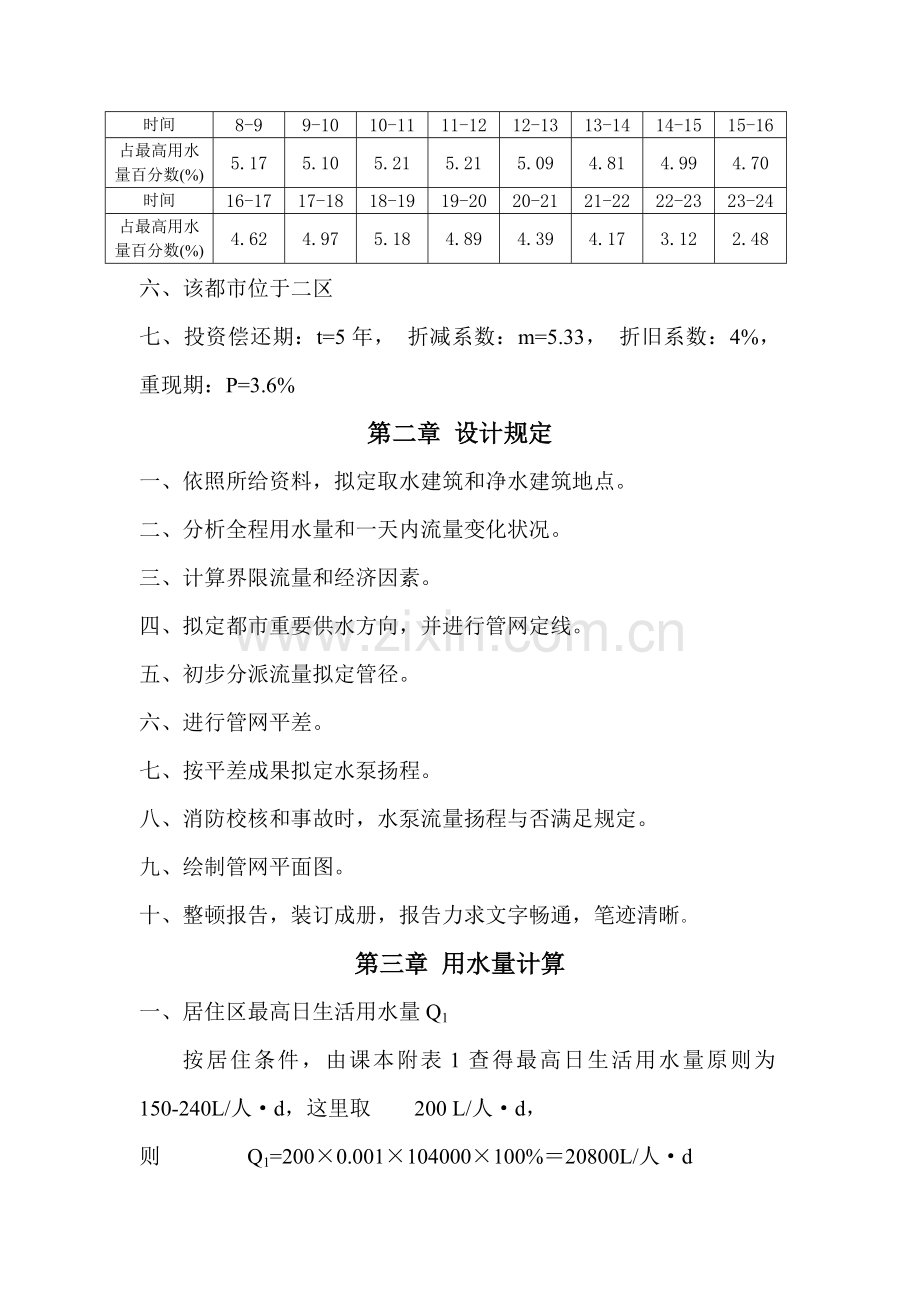

时间
8-9
9-10
10-11
11-12
12-13
13-14
14-15
15-16
占最高用水量百分数(%)
5.17
5.10
5.21
5.21
5.09
4.81
4.99
4.70
时间
16-17
17-18
18-19
19-20
20-21
21-22
22-23
23-24
占最高用水量百分数(%)
4.62
4.97
5.18
4.89
4.39
4.17
3.12
2.48
六、该都市位于二区
七、投资偿还期：t=5年， 折减系数：m=5.33， 折旧系数：4%， 重现期：P=3.6%
第二章 设计规定
一、依照所给资料，拟定取水建筑和净水建筑地点。
二、分析全程用水量和一天内流量变化状况。
三、计算界限流量和经济因素。
四、拟定都市重要供水方向，并进行管网定线。
五、初步分派流量拟定管径。
六、进行管网平差。
七、按平差成果拟定水泵扬程。
八、消防校核和事故时，水泵流量扬程与否满足规定。
九、绘制管网平面图。
十、整顿报告，装订成册，报告力求文字畅通，笔迹清晰。
第三章 用水量计算
一、 居住区最高日生活用水量Q1
按居住条件，由课本附表1查得最高日生活用水量原则为150-240L/人·d，这里取 200 L/人·d，
则 Q1=200×0.001×104000×100%＝20800L/人·d
二、职工生活用水量和淋浴用水量Q2
1、甲工厂
职工用水量原则：高温车间取35L/人·班
普通车间取25L/人·班
则甲工厂职工生活用水量为：
Q甲生=5400×0.035＋3600×0.025＝278m3/d
淋浴用水原则：高温车间取60L/人·班
普通车间取40L/人·班
则甲工厂淋浴用水量为：
Q甲淋=4860×0.06＋360×0.04＝306m3/d
2、乙工厂
职工生活用水量：
Q乙生=5000×0.035＋3000×0.025＝250m3/d
淋浴用水量：
Q乙淋=4860×0.06＋360×0.04＝306m3/d
则乙工厂淋浴用水量为：
Q2=Q甲生+Q甲淋+Q乙生+Q乙淋=278+306+250+306=1117m3/d
三、 生产用水量Q3
Q3=1000+500=1500m3/d
四、 未预见用水量及管网漏水量Q4，取20%
Q4=0.2（Q1+Q2+Q3）=0.2（20800+1117+1500）=4583.4m3/d
五、最高日用水量Qd
Qd=Q1+Q2+Q3+Q4=20800+1117+1500+4583.4=28100.4m3/d
六、 都市用水量计算表（见附表1）
七、 最高日用水量逐时变化曲线（见附图1）

第四章 界限流量计算
一、依照每米管线造价：C=24.6+249D1.7
可得：a=24.6， b=249， α=1.7
且k=1.734×10-9；m=5.33；
； β=0.4~0.5；E=40分/度； η=70%
二、 求经济因素：
三、 界限流量，见下表
界限流量表
管径（mm）
界限流量（L/S）
管径（mm）
界限流量（L/S）
管径（mm）
界限流量（L/S）
100
＜5.34
350
54.79～76.91
700
278.05～390.32
150
5.34～12.37
400
76.91～103.39
800
390.32～524.69
200
12.37～22.76
450
103.39～138.10
900
＞524.69
250
22.76～36.82
500
138.10～186.84

300
36.82～54.79
600
186.84～278.05

第五章 管网定线
一、定线原则：
1、输配水线路尽量做到线路短，起伏小，土石方工程量小，造价经济。
2、输配水线路走向位置应符合都市和工业公司规划规定，并尽量沿既有道路或规划道路敷设，以利施工。
3、配水管网应依照用水规定合理分布与全供水区，在满足各顾客对水量水压规定下，应尽量缩短配水管线长度。
4、配水管网位置应使干管尽量以最短距离到达重要用水地区及管网中构筑物。
5、干管位置，尽量布置在两侧均有较大顾客道路上，以减少配水支管数量。
6、配水干管之间在恰当间距设立连接管，连接管应通过断管时满足事故用水规定计算拟定。
7、用以配水至顾客和消防栓配水支管，普通采用管径为150-200毫米；承担消防任务配水支管不得不大于150毫米。
二、实际定线
1、运用重力流，取水厂设在河流上游。
2、供水由西向东，保证甲乙两厂用水。
3、尽量减少拐弯，以减少水头损失。
4、为保证供水安全，布置成环状网。
5、泵站布置位置在高水坡上，运用重力流达到减少造价目。
6、考虑都市发展，某些管段单侧供水。
第六章 水力计算
一、沿线流量与节点流量：
1、比流量计算
依用水量计算表知，都市最高日最高时居民生活用水及未预见水量为：
Q=960.96+195.142=1156.102m3/d
比流量：
qo=Q/ ∑L=1156.102×1000/［3600×(8626-75)］=0.03756L/s·m
大顾客集中用水
Q'=（2508.288-1156.102）×1000/3600=97.829L/s
2、沿线流量计算：
沿线流量计算表
编号
长度（m）
流量(L/S)
编号
长度（m）
流量(L/S)
编号
长度（m）
流量(L/S)
1-2
767
28.809
7-8
745
27.982
5-8
670.5
25.184
2-3
815
30.611
8-9
751
28.208
3-6
680
25.541
4-5
756
28.395
1-4
625
23.475
6-9
660
24.790
5-6
784
29.447
2-5
687
25.804
4-7
685
25.729

3、节点流量计算：
节点流量计算表
节点
1
2
3
4
5
6
7
8
9
总计
节点流量(L/S)
24.73
42.61
28.08
38.80
54.42
39.89
26.86
40.69
26.50
322.57

4、初分流量
24.73 42.61 28.08
1 126.51 2 89.09 3 97.829
151.24 5.19 38.81
Ⅰ Ⅱ
420.39 38.80 99.56 54.42 58.60 39.89
4 5 6
130.8 Ⅲ 1.92 Ⅳ 38.67

26.86 103.94 40.69 65.17 26.50
7 8 9

第七章 管网平差计算和校核
管网分派流量时，应满足节点处持续性方程规定，但由于某些管径放大和采用了原则管径，因此浮现了平差计算，使得闭合差为零；管网平差目是校正流量使之满足上述规定。
平差成果规定，小环∑h＜0.5，大环∑h＜1。
计算表通过三次校正，计算表分别为最高时环状网计算，消防时校核，事故时校核。依照表里数据分别附有流量分派图。详细计算见图。
通过三次校正后，小环各环闭合差均不大于0.5米，大环闭合差为-0.888米，不大于给定值，可满足规定。
1、管网最高用水时水力平差成果（见附表2）
最高用水时管网流量分派图（见附图2）
2、 消防时校核
本设计人口为10.4万，都市平均房屋层数为5层，采用在3、7节点两处设出水水头，每个用水45L/S，采用最大时用水量和消防时用水量校核。
消防时管网平差计算成果（见附表3）
消防时管网流量分派图（见附图3）
3、 事故时校核
事故时都市安70%供水，工长供水变化，事故时采用最不利管段断裂时校核，本设计以4-5管段断裂时平差。
(1)事故时比流量：
qo'=70%Q/ ∑L
=70%×1156.102×1000/［3600×(8626-75-765)
=0.0288L/s·m

（2）沿线流量计算：
沿线流量计算表
编号
长度（m）
流量(L/S)
编号
长度（m）
流量(L/S)
编号
长度（m）
流量(L/S)
1-2
767
22.090
7-8
745
21.456
5-8
670.5
19.310
2-3
815
23.472
8-9
751
21.629
3-6
680
19.584

1-4
625
18.000
6-9
660
19.008
5-6
784
22.579
2-5
687
19.786
4-7
685
19.728

（3）节点流量计算：
节点流量计算表
节点
1
2
3
4
5
6
7
8
9
总计
节点流量(L/S)
18.96
32.67
21.53
18.86
30.84
30.59
20.59
31.20
20.32
225.562

事故时管网平差计算成果（见附表4）
事故时管网流量分派图（见附图4）
第八章 设计参照资料
1、 《给水排水设计手册》第一册
2、 《给水工程》（第四版）教材

附图2：最高用水时流量分派图

128.72
24.52
104.20
125.564
26.914
98.65
127.134
25.634
101.50

24.73 42.61 28.08
767-450 815-400
1 127.38-1.586 2 89.6-1.57 3 97.83
625-500 687.5- 150 680-300
129.98
23.56
106.42
151.9-1.055 5.01-0.903 36.20-1.044
△h=0.195 △h=0.110
455-2×600 Ⅰ Ⅱ
38.80 54.42 39.89
4 756-400 5 784-300 6
126.608
27.268
99.34
2×210.195- 0.563 104.15-1.26 41.46-1.546
128.154
25.964
102.19
129.41
24.254
105.16

△h=0.215
685-450 670.5-150 △h=0.318 660-300
125.54-1.374 Ⅲ 1.02- 0.211 Ⅳ 36.73-1.042
26.86 40.69 26.50
7 745-450 8 751-400 9
99.18-0.965 59.03-0.680
128.355
26.01
102.35
129.32
24
105.32
127.675
28.045
99.63

附图3：消防时管网流量分派图

116.22
12.02
104.20
111.42
12.77
98.65
114.02
12.52
101.50

24.73 42.61 28.08
767-450 815-400 97.83
1 157.68-2.196 2 121.81-2.603 3 45
625-500 687.5- 150 680-300
118.14
11.72
106.42
182.41-1.366 6.74-1.231 49.10-1.626
△h=0 △h=0
455-2×600 Ⅰ Ⅱ
38.80 54.42 39.89
4 756-400 5 784-300 6
113.04
13.70
99.34
2×210.195-0.563 119.75-2.335 53.28-2.208
115.25
13.06
102.19
117.58
12.42
105.16

685-450 670.5-150 660-300
169.42-2.264 △h=0 Ⅲ 5.32-0.747 △h=0 Ⅳ 35.71-0.835
26.86 40.69 26.50
7 745-450 8 751-400 9
97.58-0.817 62.21-0.626
114.50
12.15
102.35
115.32
10
105.32
113.88
14.25
99.35
45

附图4：事故时管网流量分派图

112.10
7.9
104.20
109.03
10.38
98.65
110.55
9.05
101.50

18.96 32.67 21.53
767-450 815-400 97.83
1 132.30-1.5459 2 93.10-1.5205 3
625-500 687.5- 150 680-300
113.82
7.40
106.42
151.27-0.9410 Ⅰ 6.53-1.1562 Ⅱ 26.26-0.4651
△h=0 △h=0
455-2×600
18.86 30.84 30.59
4 5 784-300 6
109.49
10.15
99.34
2×147.14- 0.7764 11.38-0.1008
109.39
7.20
102.19
113.04
7.88
105.16

685-450 670.5-150 Ⅲ 660-300
170.13-2.2828 12.93-4.4159 △h=0 68.23-3.0478
20.59 31.20 20.32
7 745-450 8 751-400 9
132.67-1.51 88.55-1.2674
113.81
11.46
102.35
115.32
10
105.32
112.54
12.91
99.35
