材料送检专项方案.doc

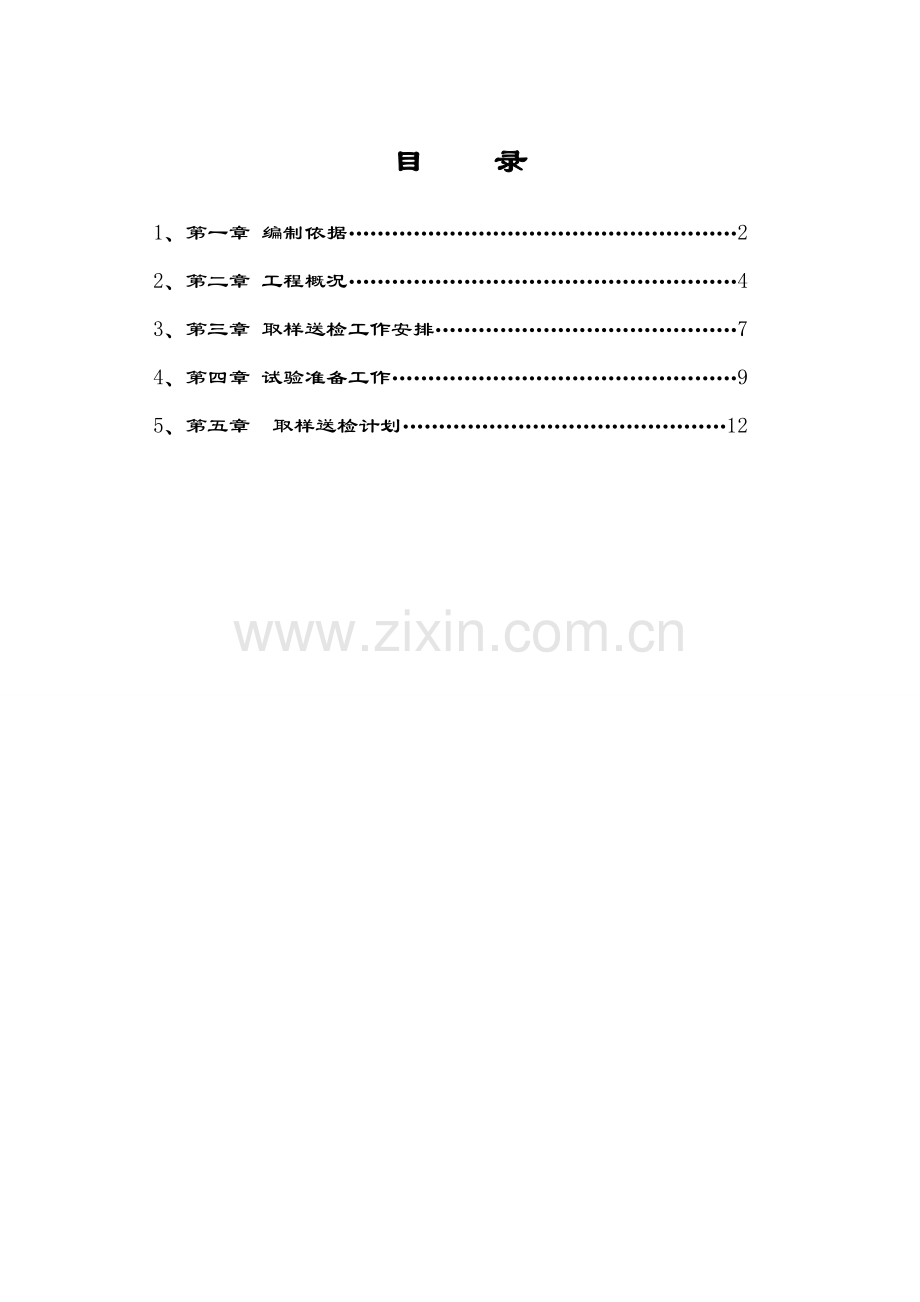

目 录
1、第一章 编制依据………………………………………………2
2、第二章 工程概况………………………………………………4
3、第三章 取样送检工作安排……………………………………7
4、第四章 试验准备工作…………………………………………9
5、第五章 取样送检计划………………………………………12

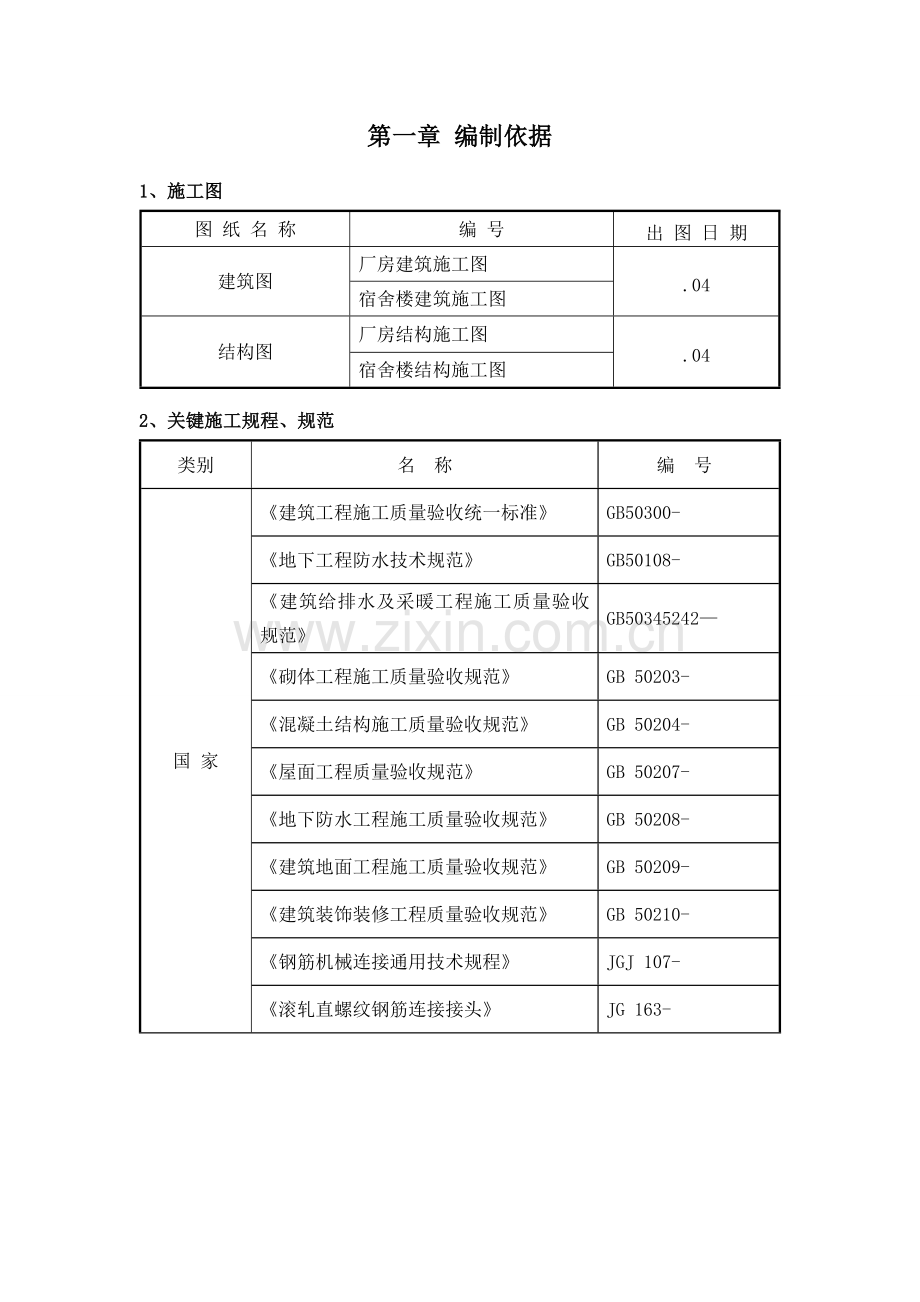

第一章 编制依据
1、施工图
图 纸 名 称
编 号
出 图 日 期
建筑图
厂房建筑施工图
.04
宿舍楼建筑施工图
结构图
厂房结构施工图
.04
宿舍楼结构施工图
2、关键施工规程、规范
类别
名 称
编 号
国 家
《建筑工程施工质量验收统一标准》
GB50300-
《地下工程防水技术规范》
GB50108-
《建筑给排水及采暖工程施工质量验收规范》
GB50345242—
《砌体工程施工质量验收规范》
GB 50203-
《混凝土结构施工质量验收规范》
GB 50204-
《屋面工程质量验收规范》
GB 50207-
《地下防水工程施工质量验收规范》
GB 50208-
《建筑地面工程施工质量验收规范》
GB 50209-
《建筑装饰装修工程质量验收规范》
GB 50210-
《钢筋机械连接通用技术规程》
JGJ 107-
《滚轧直螺纹钢筋连接接头》
JG 163-

3、关键标准
类 别
文 件 名 称
文件编号
国 家
《建筑工程施工验收统一标准》
GB50300-
《混凝土强度检验评定标准》
GBJ 106-97
《混凝土试块》
GBJ 82-85
《建筑给水用硬聚氯乙烯（PVC-U）管材》
GB/T10002.2-
《建筑排水用硬聚氯乙烯（PVC-U）管材》
GB/T5836.1-
《水泥取样方法》
GB 12573-90
《加气混凝土砌块性能试验方法总则》
GB/T11969-1997
《铝合金建筑型材》
GB/T5237.3-
《钢筋砼用热轧带肋钢筋》
GB1499-1998
《钢筋砼用热轧光圆钢筋》
GB13013-91
《溶剂型外墙涂料》
GB/T9757—
行业
《钢筋机械连接接头试验方法标准》
JGJ/T27—
《建筑用绝缘电工套管及配件》
JG 3050—1998
《建筑砂浆基础性能试验方法》
JGJ70—
《建筑外墙用腻子》
JG/T157—
《聚合物水泥防水涂料》
JC/T894—
《PVC-U塑料管道系统用溶剂型胶粘剂》
QB/T2568-
《自粘橡胶沥青防水卷材》
JC840—1999
《带肋钢筋套筒挤压连接技术规程》
JGJ108—96

第二章 工程概况
1、 工程介绍
项 目
内 容
工程名称
东莞市神州视觉科技总部-1号厂房、3号宿舍楼
地理位置
东莞市东城科技园东科路西侧
建设单位
东莞市神州视觉科技
勘查单位
建材广州地质工程勘察院
设计单位
东莞市东城建筑计划设计院
监理单位
广东天衡工程建设咨询监理
质量监督单位
东莞市建设工程质量监督站 东城区工程质量监理站
施工单位
广州中茂园林建设工程
协议范围
桩基础工程、土建工程、电气安装、给排水工程、空调、消防、防雷安装工程
协议工期
300个日历天
协议质量标准
合格工程
2、 建筑概况
序号
项 目
内 容

地上部分
厂房、宿舍楼
2
建筑特点
楼层错落有致，整体美观大方

地上建筑面积
18838.49㎡
4
建筑层数
厂房地上
5层
宿舍楼地上
6层
5
建筑层高（m）
厂房部分层高
首层
5.3
一层~五层
4.2
屋面层
4.5
宿舍楼部分层高
首层
4.2
一层~六层
3.2
6
建筑高度（m）
±0.00绝对标高
4.000
室内外高差
0.3

建筑总高度

7
建筑平面
横轴编号
1-1～1-33
纵轴编号
2/1-A～1-P
横轴距离
182.75m
纵轴距离
99.9m
8
建筑防火
一级
9
屋面工程
上人屋面
8-10厚地砖
不上人屋面
50厚C30UEA赔偿收缩混凝土防水
10
外装修
刷外墙涂料
11
隔墙工程
轻质砖(新型材)
12
室内装修
内墙工程
公共部分
20厚1:2水泥砂浆
非公共部分
地面工程
公共部分
花岗岩
非公共部分
水泥砂浆
13
防水工程
屋面
3.0厚聚合物水泥基防水涂料
厨房、卫生间
2.0厚聚合物水泥基防水涂料
14
门窗工程
铝合金平开窗、铝合金推拉窗、铝合金平开门

3、 结构概况
序号
项 目
内 容
1
结构形式
基础结构形式
钢筋混凝土灌注桩、锤击桩、静压桩
主体结构形式
框架-剪力墙
屋盖结构形式
钢筋混凝土
2

关键构件截面尺寸（mm）
基础
垫层（mm）
100
底板（mm）
600/900
柱（mm）
600×600 700×700 700×800
墙（mm）
600 400 250 200
梁、连梁（mm）
KL200×600、KL200×550、
板（mm）
150、120、100
3
钢筋规格（直径）
HPB235
6、8、10
HRB335
10、12、14、16、18、20、22、25
HRB400
12、14、16、18、20、22、25、28、32
4
钢筋保护层厚度（mm）
地下室外墙外侧
20、25
基础底板、底板梁下侧
20、25
基础底板梁上侧
30、35
基础底板上侧、框支部分梁柱
30、35
墙、板、楼梯
20、25
5
混凝土强度
等级
基础
基础垫层
C15
基础底板、底板梁
C30
后浇带
C40
地下室结构
框支部分柱、梁
C40/C35/ C30
地下室外墙
C30
地下室内墙
C30
人防顶板
C30
楼 梯
C30
后浇带
C40
主体
结构
剪力墙
C40 /C35
C30
框支部分柱、梁
C40 /C35
梁、楼板、楼梯
C30

6
钢筋连接
形式
搭接、机械连接
7
后浇带宽度
900㎜
8
抗震设防
烈度
六度
9
抗震等级
通常抗震墙
二级
框支部分柱
及相邻落地墙
二级

第三章 取样送检工作安排
3.1取样送检人员安排
3.1.1人员组织机构
成立试验取样送检管理小组。
组长:
组员:
3.1.2施工手续及证件
送检人员必需含有《职业技能岗位证书》、《材料送检人员证书》等证件,且证件在使用期内。
3.1.3送检人员培训
送检人员、取样人员参与相关专业知识培训后，再进行取样送检工作。
3.2试验室选择
本工程常规试验选择含有对应资质检测中心。
3.3施工取样送检试验管理步骤
项目部
现场试验
通知材料员、保管员、质检员、工长
选择见证检测单位
制订试验计划
试验汇报传输给资料员
按不合格品处理
通知项目总工程师
不合格
合格
合格
不合格
送检测单位试验
保 存
取 样
试验结果
试验结果
送检测单位试验
保 存
材料进场
取 样
分部分项工程施工

3.4送样工作安排
3.4.1送样人员安排
见证试验项目由廉平在监理单位见证监督下将取样送到检测中心。
3.4.2试件送样时间要求
（1）砂、石、水泥、外加剂、掺合料原材料提前10d申请委托试验。
（2）混凝土配合比在提前7d申请委托试验。
（3）防水材料提前5d申请委托试验。
（4）钢筋原材提前6d申请委托试验。连接接头工艺检验提前3d申请委托试验。
（5）砖、砌块提前10d申请委托试验。
（6）回填土随取随送，立即申请委托试验。
（7）其它材料在使用前10d申请委托试验。
3.5进场材料管理
依据现场储存场地实际情况，满足施工需要情况下，根据先使用优异场标准，材料管理人员确定材料进场计划。工程所需建筑材料按施工程序分批分次陆续进场。
工程材料进场必需进行试验。材料管理人员立即回收材料质量证实、出厂证实书等原始技术资料，和材料品种、规格、数量等查对验收无误。材料管理人员以工作联络单形式，将材料进场时间、数量、品种、规格等传输于试验员。试验员应按试验计划立即取样、保留，送检测机构试验，并将试验结果通知材料员、质检员及工长。

第四章 试验工作准备
4.1设置现场试验室操作间
在施工现场东侧设置一试验室，结合本工程情况，设置面积大于15m2。操作间屋顶进行防水隔热保温处理，安装空调一台，用于调整操作间环境温度，保持在17~25 ℃，相对湿度在50%以上范围内。
4.2设置标准养护室
在操作间一侧，设置标养室。面积大于4m2，屋顶隔热保温处理，另加PVC防水材料吊顶，墙面、地面水泥砂浆抹平压光。地面有排水设施，标养室门应防水密封，标养室处于完全密封状态。标养室内放试块养护架，摆放时试块水平间隔大于10mm，并安装喷水装置。标养室内安装空调一台，用于降温。安装蒸煮箱一个，用于升温加湿。标养室温湿度用自控仪自动控制，温度保持在20±2℃范围内，相对湿度保持在95%以上。设置试验员办公室一间，不和操作间混用。
4.3材料进场计划
工程分项
序号
材料名称
规格型号
单位
数量
备注

土
建
工
程

1
2
圆钢
螺纹钢
Φ8
Φ10
t
t

分批

6
Ⅲ级螺纹钢
10
t

分批
7
Ⅲ级螺纹钢
12～25
t

分批
10
Ⅲ级螺纹钢
25外
t

分批
11
水泥
P.O32.5(R)
t

分批
12
水泥
P.O42.5(R)
t

分批
13
中砂

m3

分批
13
聚合物水泥基防水涂料
2.0㎜厚
㎏

分批
14
BAC自粘防水卷材
3㎜厚
㎡

分批
16
蒸压加气砼砌块
400×120×200
千块

分批
17
蒸压加气砼砌块
600×200×200
千块

分批
18
瓷砖

㎡

分批
19
外墙瓷质砖

㎡

分批
20
钢化玻璃

㎡

分批
22
铝合金门窗

㎡

分批
23
挤塑型聚苯乙烯板

m3

分批
24
聚氯乙烯泡沫塑料

m3

分批
25
珍珠岩

m3

分批
26
平板玻璃

㎡

分批
29
商品砼
C15
m3

按每次浇灌量
30
商品砼
C20
m3

按每次浇灌量
40
商品砼
C30
m3

按每次浇灌量
41
商品砼
C35
m3

按每次浇灌量
43
商品砼
C40
m3

按每次浇灌量
45
商品砼
S8防水砼
m3

按每次浇灌量
电
气
工
程
1
电力电缆

m
777.614
分批
2
绝缘导线
ZR-BVV-2.5
m
13638.838
分批
3
塑料管
PC32
m
2162.45
分批
4
绝缘导线
BVV-10
m
26535.356
分批
5
绝缘导线
2.5
m
4037.425
分批
6
绝缘导线
1.5
m
11089.346
分批
7
塑料管
PC20
m
24180.35
分批
8
塑料管
PC25
m
5537.45
分批

给
排
水
工
程
1
塑料给水管
DN15
m
1157.614
分批
2
塑料给水管
DN20
m
13638.838
分批
3
钢塑给水管
DN25
m
26535.356
分批
4
塑料给水管
DN32
m
13268.097
分批
5
塑料给水管
DN40
m
11089.346
分批
6
塑料给水管
DN50
m

分批
7
塑料给水管

m

分批
8

m

分批
9
塑料排水管
DN75
m

分批
10
塑料排水管
DN110
m

分批

塑料排水管
DN150
m

分批

第五章 取样送检工作计划
5.1有见证取样试验项目及要求
1、用于承重结构混凝土试块；
2、用于承重墙体砌筑砂浆试块；
3、用于承重结构钢筋及连接接头试件；
4、用于承重墙砖和混凝土小型砌块；
5、用于拌制混凝土和砌筑砂浆水泥；
6、用于承重结构混凝土中使用掺合剂；
7、地下、屋面、厕浴间使用防水材料；
8、国家要求必需实施见证取样和送检其它试块、试件和材料。
取样时必需有监理及送检见证人廉平共同参与，将取样送到见证试验室进行检测。
试验人员必需立即将试验结果通知项目经理部质检员,并将试验汇报报经理部技术协调部归档。
5.2组批标准及取样要求
序号
材料名称
必试项目
取样数量及要求
备注
1
钢筋原材
拉伸试验、弯曲试验
同厂别、同炉号、同规格、同批≤60t为一验收批取一组
全部见证
2
钢筋接头
抗拉弯强度
（工艺性检验）
每种规格钢筋不一样形式接头试件抽取一组，每组3根。

全部见证
抗拉弯强度
（机械接头）
同施工条件、同批、相同级、同规格、同形式接头≤500个为一批(取一组3个)
抗拉弯强度
（焊接接头）
同牌号、同焊接方法、同等级、同直径接头≤300个为一批(取一组3个)
3
水泥
安定性、凝结时间、抗压强度、抗折强度
同厂家、同品牌、相同级、同厂批≤200t取一组(12kg)
全部见证
4
砂
筛分析、含泥量、泥块含量，氯离子含量
同产地、同规格每≤600t取一组(20kg)
全部见证
5
混凝土
试块
抗压强度
当一次连续浇筑超出1000m3时，同一配合比混凝土每200m3取样不得少于一次
全部见证
实体检测试块抗压强度
600℃·d试块，同强度不宜少于10组，且不应少于3组
全部见证
抗渗等级
连续浇筑混凝土每500m3应留置一组抗渗试件（一组为6个抗渗试件），且每项工程不得少于2组
全部见证
6
加气混凝土砌块
抗压强度
每一万块为一验收批，每批取一组(5块)
全部见证
7
砌筑砂浆
稠度、抗压强度
相同级、同配比、同原材每楼层或250m3为一批
全部见证
8
防水卷材
拉力、断裂延伸率、不透水性、柔度、耐热度
依据选择防水材料品种，确定适用取样数量和要求
全部见证
9
防水涂料
断裂延伸率、不透水性、拉伸强度、低温柔性
同一生产厂，以甲组份每5t为一验收批，不足5t也按一批计算。乙组份按产品重量配比对应增加。
每一验收批按产品配比分别取样，甲、乙组分样品总重为2kg。
搅拌均匀后样品，分别装入干燥样品容器中，样品容器内应留有5％空隙，密封并作好标志。
全部见证
10
保温板
保温层厚度、保温板瓷砖拉拔强度
每3500m2为一批，不足3500m2亦为一批
全部见证
11
外门窗
抗风压性能，空气渗透性能，雨水渗漏性能

同一品种门、窗型最少选择三樘样门、窗，采取随机抽样方法选择试件
全部见证

12

给水管件
外观质量、尺寸、维卡软化温度、坠落试验、液压试验

同一生产厂家、同配方、同工艺、同品种、同规格型号，当直径小于32㎜，数量不超出0件管件为一批，当直径大于32㎜，数量不超出5000件管件为一批，不足时以7天产量为一批，每批取一组

全部见证

13

排水管件

外观质量、尺寸、维卡软化温度、坠落试验、
同一生产厂家、同配方、同工艺、同品种、同规格型号，当直径小于75㎜，数量不超出0件管件为一批，当直径大于75㎜，数量不超出5000件管件为一批，不足时以7天产量为一批，每批取一组

全部见证

5.3工程材料取样送检计划

材料名称
型号
取样方法
试验项目
试验情况
钢筋

负一层~屋顶层每层取一组，每组4根，长50㎝
抗拉弯
只有经试验合格方能使用于工程中，不合格材料经由监理见证双倍取样进行复试，复试合格则可使用，仍不合格则不得使用于工程中。
φt8
φt10
Φ10
每进场一批同型号钢材，以60T为限，随机抽取一组，每组4根，长50㎝
抗拉弯
只有经试验合格方能使用于工程中，不合格材料经由监理见证双倍取样进行复试，复试合格则可使用，仍不合格则不得使用于工程中。
Φ12
Φ14
Φ16
Φ18
Φ20
Φ22
Φ25
12
每进场一批同型号钢材，以60T为限，随机抽取一组，每组4根，长50㎝
抗拉弯
只有经试验合格方能使用于工程中，不合格材料经由监理见证双倍取样进行复试，复试合格则可使用，仍不合格则不得使用于工程中。
14
16
18
20

22

25
28
32
水泥
32.5MPa
每进场一批同型号水泥，以200T为限，随机抽取一组，每组12kg
安定性
强度
经试验合格方能使用于工程中，不合格者严禁使用
砂
中砂
每进场一批砂，以400m3为限，随机抽取一组，每组20kg
级配
含泥量
经试验合格方能使用于工程中，不合格者严禁使用
BAC自粘防水卷材
3㎜厚
以5000㎡为一批，随机抽取2㎡样品
拉力、断裂延伸率、不透水性、柔度、耐热度
试验合格方能使用于工程中，不合格者严禁使用
聚合物水泥基防水涂料
1.2～1.5㎜厚
每进场10吨为一批,两组份按配比共抽取3㎏样品
固体含量、拉伸强度、伸长率、不透水性、粘结强度、断面伸长率、粘结强度
试验合格方能使用于工程中，不合格者严禁使用

加气混凝土块
A5
同品种、同规格以500m3为一批，按膨胀方向中心部分上、中、下制作100×100试件18块
抗压、干容重、干燥收缩
试验合格方能使用于工程中，不合格者则立即退货，严禁使用
商品砼
C20
底板及承台

抗压

试验合格作为工程资料存档，不合格先请有资质试验室作强度回弹试验，仍不合格者由建设、监理、设计、施工单位共同研究提出处理方案，并付诸实施。
商品砼
C30
地下室、主体
抗压

试验合格作为工程资料存档，不合格先请有资质试验室作强度回弹试验，仍不合格者由建设、监理、设计、施工单位共同研究提出处理方案，并付诸实施。

商品砼
C35
主体
抗压

试验合格作为工程资料存档，不合格先请有资质试验室作强度回弹试验，仍不合格者由建设、监理、设计、施工单位共同研究提出处理方案，并付诸实施。

商品砼
C40
主体
抗压

试验合格作为工程资料存档，不合格先请有资质试验室作强度回弹试验，仍不合格者由建设、监理、设计、施工单位共同研究提出处理方案，并付诸实施。
防水商品砼
S8
地下室防水混凝土每500m3留置一组
抗渗
试验合格作为工程资料存档，不合格者由建设、监理、设计、施工单位共同研究提出处理方案，并付诸实施
砌筑砂浆
M5
负一层~屋顶层每层250m3抽取一组
抗压
试验合格作为工程资料存档，不合格先请有资质试验室作强度回弹试验，仍不合格者由建设、监理、设计、施工单位共同研究提出处理方案，并付诸实施。
机械接头

负一层~屋顶层每层梁多种型号500个接头取一组，不足500个按一批计，每批切取拉伸试样三个
抗拉弯
经试验合格方能使用于工程中，当3个试件中有1个不合格时，应双倍取样进行复试，复试仍有不合格则为不合格品，不能使用于工程中
钢绞线

每批抽取三盘，每盘抽一根，其取3根深1米
最大负荷、屈服负荷、伸长率
试验合格方能使用于工程中，不合格者严禁使用

锚具、夹具

硬度检验抽取5%
硬度
试验合格方能使用于工程中，不合格者严禁使用

多孔
锚具6个；钢绞线长4.3米/每条;数量按单个锚具孔数×3
静载锚固
铝合金建筑型材
粉末喷涂型材
同一牌号、状态、规格为一批，每批抽取3×50㎝
进场检验（壁厚、韦氏硬度、氧化膜厚度）力学性能、拉伸、伸长率
以进场铝合金型材检验汇报验收，当有检验项目需复检时，则从该检验批中抽取双倍试样复检该项目；复检后仍有不合格者退货
外门窗
铝合金
单位工程同一生产厂家、品种、规格型号建筑外窗每100樘为一检验批，不足100樘按一检验批，每一检验随机抽取3樘组成一组。
抗风压性能、水密性能、气密性能
以进场外门窗检验汇报验收，当有检验项目需复检时，则从该检验批中抽取双倍试样复检该项目；复检后仍有不合格者退货
给水管件

多种管径
直径小于32㎜，数量不超出0件管件为一批，当直径大于32㎜，数量不超出5000件管件为一批，不足时以7天产量为一批，每批取一组
外观质量、尺寸、维卡软化温度、坠落试验、液压试验
以进场管件检验汇报验收，当有检验项目需复检时，则从该检验批中抽取双倍试样复检该项目；复检后仍有不合格者退货
排水管件

多种管径
直径小于75㎜，数量不超出0件管件为一批，当直径大于75㎜，数量不超出5000件管件为一批，不足时以7天产量为一批，每批取一组
外观质量、尺寸、维卡软化温度、坠落试验、
以进场管件检验汇报验收，当有检验项目需复检时，则从该检验批中抽取双倍试样复检该项目；复检后仍有不合格者退货
电线电缆
单芯
根据进场同一生产厂家、同一规格型号电线电缆总数量为基数取样，总数量在10000m及以下时取样一组；10000m以上时根据每10000m取样一组，不少于2组；每组样品抽15m～20m
结构尺寸、导体电阻、电压试验、绝缘电阻、不延燃试验、老化前机械性能
以进场电线电缆检验汇报验收，当有检验项目需复检时，则从该检验批中抽取双倍试样复检该项目；复检后仍有不合格者退货
多芯
结构尺寸、导体电阻、电压试验、绝缘电阻、老化前机械性能
绝缘电工套管

同一型号取6条1m和3条1.2m
外观、壁厚、弯曲性能（外径≤25㎜）、冲击性能、绝缘度
以进场管件检验汇报验收，当有检验项目需复检时，则从该检验批中抽取双倍试样复检该项目；复检后仍有不合格者退货
绝缘电工套管配件

同一规格型号取9个
外观、耐热性能、跌落性能、绝缘强度
以进场管件配件检验汇报验收，当有检验项目需复检时，则从该检验批中抽取双倍试样复检该项目；复检后仍有不合格者退货
PVC-U塑料管胶粘剂

10t为一批，同一型号取50ml（一瓶）
树脂含量、溶解性、粘度、粘结强度、水压爆破强度
试验合格方能使用于工程中，不合格者严禁使用

5.4节能材料送检计划
部位
材料型号及名称
取样方法
试验项目
试验情况

墙
体

加气混凝土块
按同厂家、同产品，因本单位工程面积在0㎡以上，抽查不少于6次，
1、导热系数：样品数量为3个；试样尺寸为（300±1）㎜×（300±1）㎜×（25～30）㎜。
2、密度、抗压强度：样品数量为6个；试样尺寸为（100±1）㎜×（100±1）㎜×（50±1）㎜。
导热系数、密度、抗压强度或压宿强度
试验合格方能使用于工程中，不合格者严禁使用
门窗
门窗玻璃
同一厂家同一产品抽检不少于一组。单片玻璃试样尺寸为100㎜×100㎜，样品数量为3块；中空玻璃试样尺寸为300×300㎜，样品数量为3块，
可见光透射比、遮阳系数、传热系数
试验合格方能使用于工程中，不合格者严禁使用
门窗
同一厂家同一品种同一类型产品各抽查不少于3樘
气密性
屋面
挤塑型聚苯乙烯保温隔热板
按同一厂家同一个产品；因本单位工程面积在0㎡以上，抽查不少于6次，1、导热系数：样品数量为3个；试样尺寸为（300±1）㎜×（300±1）㎜×（25～30）㎜。
2、密度、抗压强度：样品数量为6个；试样尺寸为（100±1）㎜×（100±1）㎜×（50±1）㎜。
导热系数、密度、抗压强度或压缩强度
试验合格方能使用于工程中，不合格者严禁使用
通
风
和
空
调
工
程
绝热材料
同一厂家同一材质产品各抽查不少于2次。1、导热系数：样品数量为3个；试样尺寸为（300±1）㎜×（300±1）㎜×（25～30）㎜。
2、密度：样品数量为6个；试样尺寸为（100±1）㎜×（100±1）㎜×（50±1）㎜。3、吸水率：样品数量为3个，试样尺寸为试样尺寸为（150±1）㎜×（150±1）㎜×原厚。
导热系数、密度、吸水率
试验合格方能使用于工程中，不合格者严禁使用
配
电
和
照
明
节
能
工
程
电线、电缆

同厂家、同规格总数10%；且不少于2种规格，同一批号：BVV、BV规格：20m；VV规格：15～20 m；YJV规格：15～20 m。
截面、每芯导体电阻
试验合格方能使用于工程中，不合格者严禁使用
