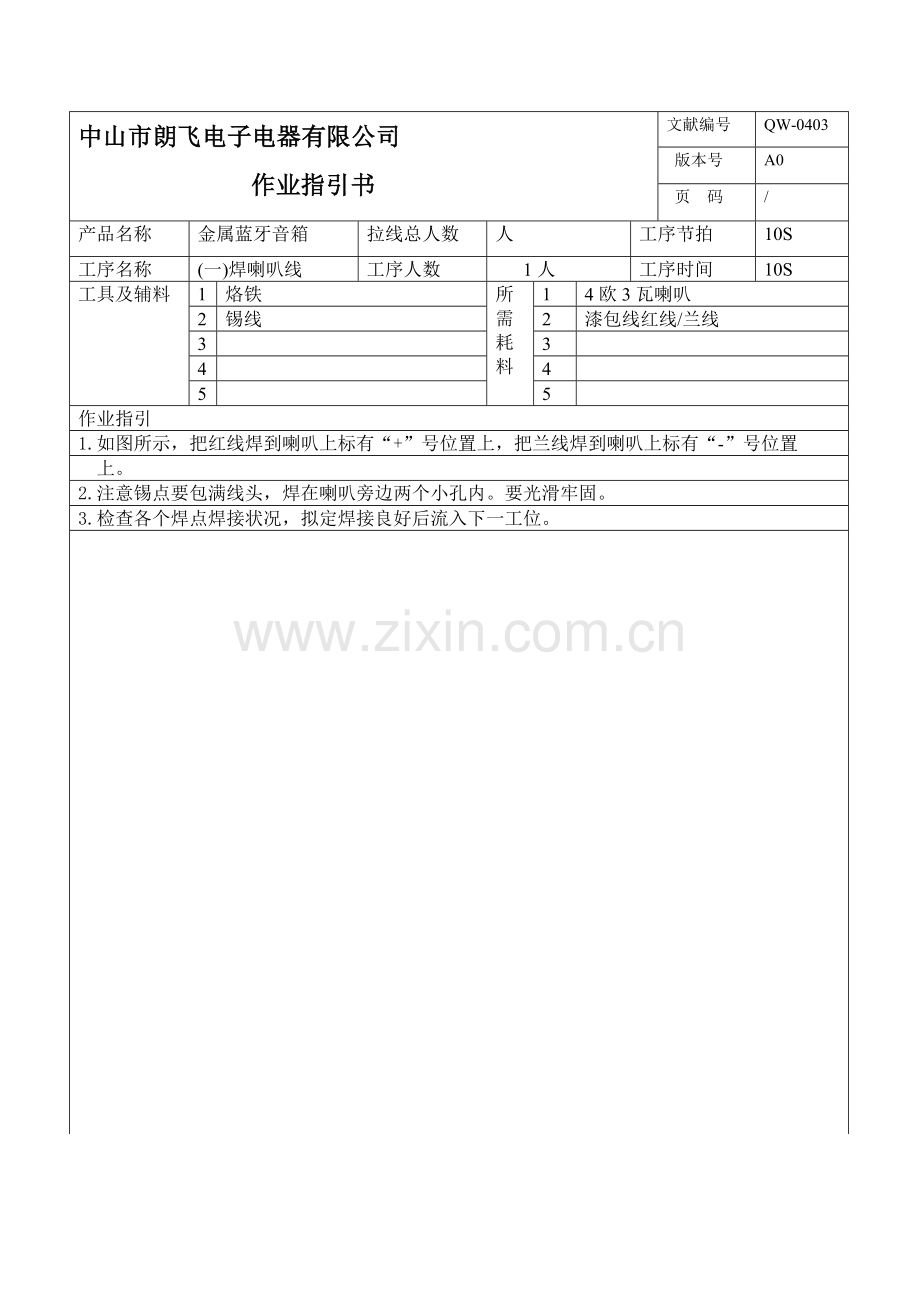

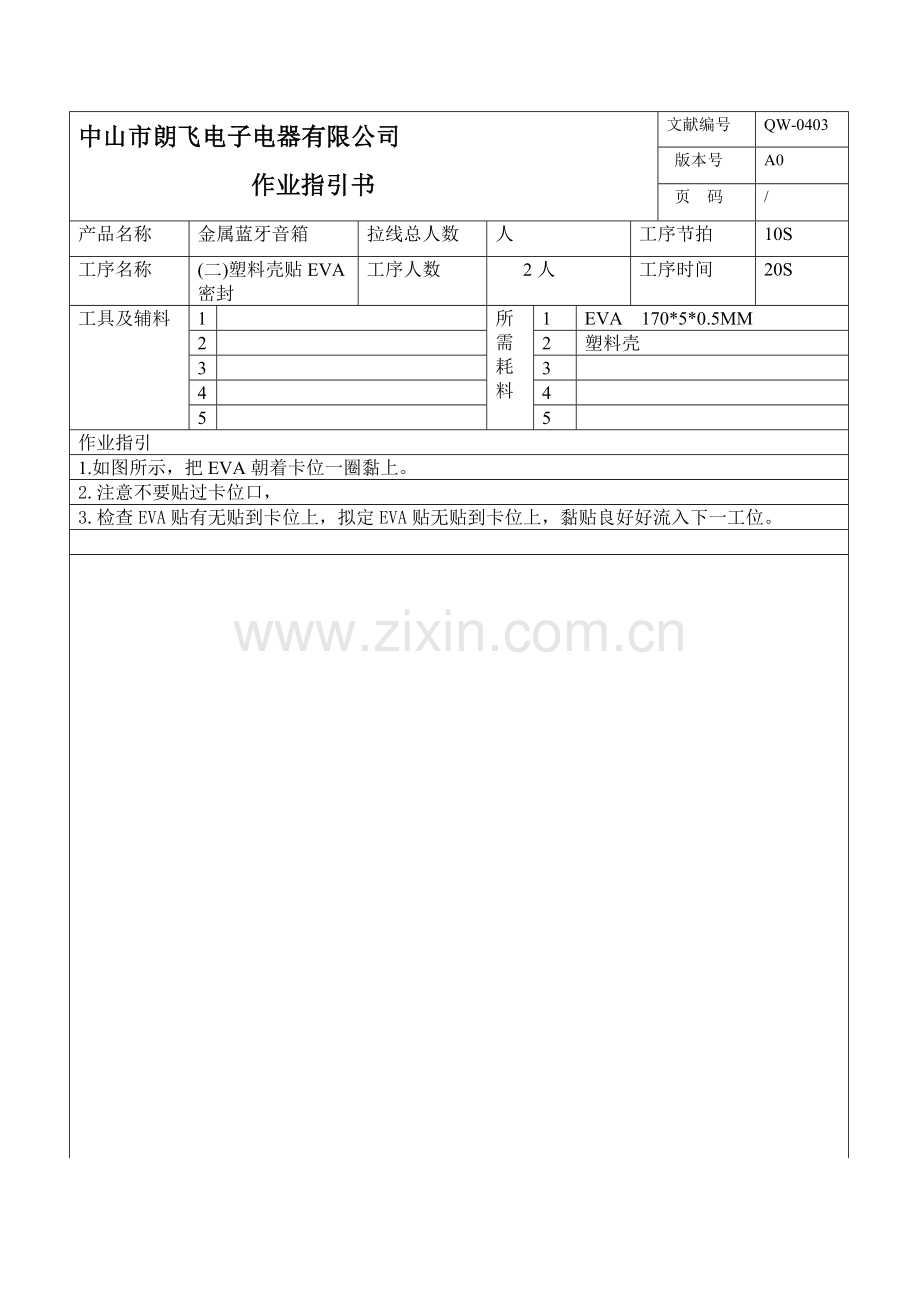

中山市朗飞电子电器有限公司作业指引书文献编号 QW-0403 版本号 A0 页　码 / 产品名称金属蓝牙音箱拉线总人数人工序节拍 10S 工序名称 (一)焊喇叭线工序人数　1人工序时间 10S 工具及辅料 1 烙铁所需耗料 1 4欧3瓦喇叭 2 锡线 2 漆包线红线/兰线 3 3 4 4 5 5 作业指引 1.如图所示，把红线焊到喇叭上标有“+”号位置上，把兰线焊到喇叭上标有“-”号位置上。 2.注意锡点要包满线头，焊在喇叭旁边两个小孔内。要光滑牢固。 3.检查各个焊点焊接状况，拟定焊接良好后流入下一工位。电容负极电容正极中山市朗飞电子电器有限公司作业指引书文献编号 QW-0403 版本号 A0 页　码 / 产品名称金属蓝牙音箱拉线总人数人工序节拍 10S 工序名称 (二)塑料壳贴EVA密封工序人数　2人工序时间 20S 工具及辅料 1 所需耗料 1 EVA 170*5*0.5MM 2 2 塑料壳 3 3 4 4 5 5 作业指引 1.如图所示，把EVA朝着卡位一圈黏上。 2.注意不要贴过卡位口， 3.检查EVA贴有无贴到卡位上，拟定EVA贴无贴到卡位上，黏贴良好好流入下一工位。电容负极电容正极中山市朗飞电子电器有限公司作业指引书文献编号 QW-0403 版本号 A0 页　码 / 产品名称金属蓝牙音箱拉线总人数人工序节拍 10S 工序名称 (三)塑料壳套金属壳工序人数　1人工序时间 10S 工具及辅料 1 所需耗料 1 已贴好EVA塑料壳 2 2 金属外壳 3 3 4 4 5 5 作业指引 1.把塑料壳上卡位对在金属外壳卡位上后压下塑料壳。 2.注意塑料壳卡位要与金属外壳卡位要对上压到位，卡位对上后塑料壳是不能转动。 3.检查塑料壳有无压到位，塑料壳有无转动，拟定塑料壳已压到位，塑料壳无转动后流入下一工位。电容负极电容正极中山市朗飞电子电器有限公司作业指引书文献编号 QW-0403 版本号 A0 页　码 / 产品名称金属蓝牙音箱拉线总人数人工序节拍 10S 工序名称 (四)穿喇叭线工序人数　1人工序时间 10S 工具及辅料 1 所需耗料 1 已焊好喇叭线喇叭 2 2 已套好塑料壳金属外壳 3 3 4 4 5 5 作业指引 1.如图所示：把喇叭线穿过塑料壳小孔，把喇叭放在塑料壳上。电容负极电容正极中山市朗飞电子电器有限公司作业指引书文献编号 QW-0403 版本号 A0 页　码 / 产品名称金属蓝牙音箱拉线总人数人工序节拍 10S 工序名称 (五)打喇叭胶固定喇叭工序人数　1人工序时间 10S 工具及辅料 1 喇叭黄胶所需耗料 1 已穿好喇叭线金属外壳 2 2 3 3 4 4 5 5 作业指引 1.如图所示：先用左手抓住喇叭线，然后倒喇叭出来，在塑料圈一周均匀打上喇叭黄胶，把喇叭平整放到塑料圈内。 2.注意喇叭胶要打均匀，不能有漏打或是打不满胶，喇叭正面不能有漏出黄胶。 3.检查喇叭正面有无黄胶，拟定喇叭正面干净整洁后流入下一工位。电容负极电容正极中山市朗飞电子电器有限公司作业指引书文献编号 QW-0403 版本号 A0 页　码 / 产品名称金属蓝牙音箱拉线总人数人工序节拍 10S 工序名称 (六)剪按键工序人数　1人工序时间 10S 工具及辅料 1 剪钳所需耗料 1 已雕刻好按键 2 2 3 3 4 4 5 5 作业指引 1.如图所示，把按键用剪钳剪下，水口位要平。不能有高起。 2.检查按键用剪钳剪下后上面水口位有无平整，拟定水口位已平整后流入下一工位。电容负极电容正极中山市朗飞电子电器有限公司作业指引书文献编号 QW-0403 版本号 A0 页　码 / 产品名称金属蓝牙音箱拉线总人数人工序节拍 10S 工序名称 (七)开关帽贴PVC片工序人数　1人工序时间 10S 工具及辅料 1 所需耗料 1 喷好油开关帽 2 2 橙色PVC片 3 3 4 4 5 5 作业指引 1.如图所示：先撕开PVC片带胶一面，在开关帽有卡位一面贴上PVC片。用手按一下，保证 PVC片不易脱落。 2.注意不能贴错位置，要贴到位。 3.检查PVC片有无贴错位置，贴到位，拟定PVC片已贴正位置并到位后流入下一工位。电容负极电容正极中山市朗飞电子电器有限公司作业指引书文献编号 QW-0403 版本号 A0 页　码 / 产品名称金属蓝牙音箱拉线总人数人工序节拍 10S 工序名称 (八)装线路板究竟壳工序人数　2人工序时间 20S 工具及辅料 1 所需耗料 1 已剪好按键 2 2 已贴好PVC片开关帽 3 3 塑料底壳 4 4 已测试好线路板 5 5 作业指引 1. 电容负极电容正极
