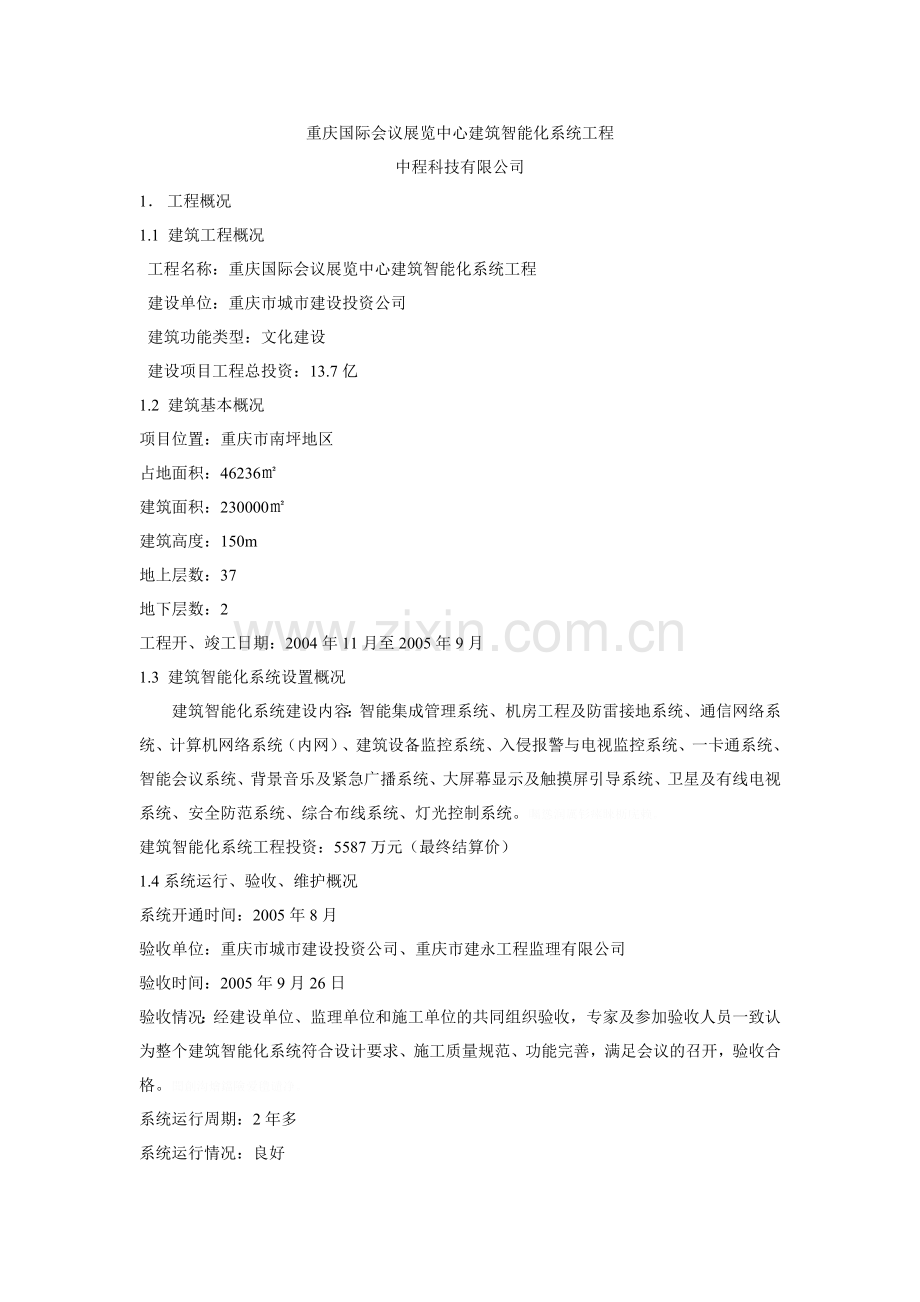

重庆国际会议展览中心建筑智能化系统工程
中程科技有限公司
1． 工程概况
1.1 建筑工程概况
工程名称：重庆国际会议展览中心建筑智能化系统工程
建设单位：重庆市城市建设投资公司
建筑功能类型：文化建设
建设项目工程总投资：13.7亿
1.2 建筑基本概况
项目位置：重庆市南坪地区
占地面积：46236㎡
建筑面积：230000㎡
建筑高度：150m
地上层数：37
地下层数：2
工程开、竣工日期：2004年11月至2005年9月
1.3 建筑智能化系统设置概况
建筑智能化系统建设内容：智能集成管理系统、机房工程及防雷接地系统、通信网络系统、计算机网络系统（内网）、建筑设备监控系统、入侵报警与电视监控系统、一卡通系统、智能会议系统、背景音乐及紧急广播系统、大屏幕显示及触摸屏引导系统、卫星及有线电视系统、安全防范系统、综合布线系统、灯光控制系统。矚慫润厲钐瘗睞枥庑赖。
建筑智能化系统工程投资：5587万元（最终结算价）
1.4系统运行、验收、维护概况
系统开通时间：2005年8月
验收单位：重庆市城市建设投资公司、重庆市建永工程监理有限公司
验收时间：2005年9月26日
验收情况：经建设单位、监理单位和施工单位的共同组织验收，专家及参加验收人员一致认为整个建筑智能化系统符合设计要求、施工质量规范、功能完善，满足会议的召开，验收合格。聞創沟燴鐺險爱氇谴净。
系统运行周期：2年多
系统运行情况：良好

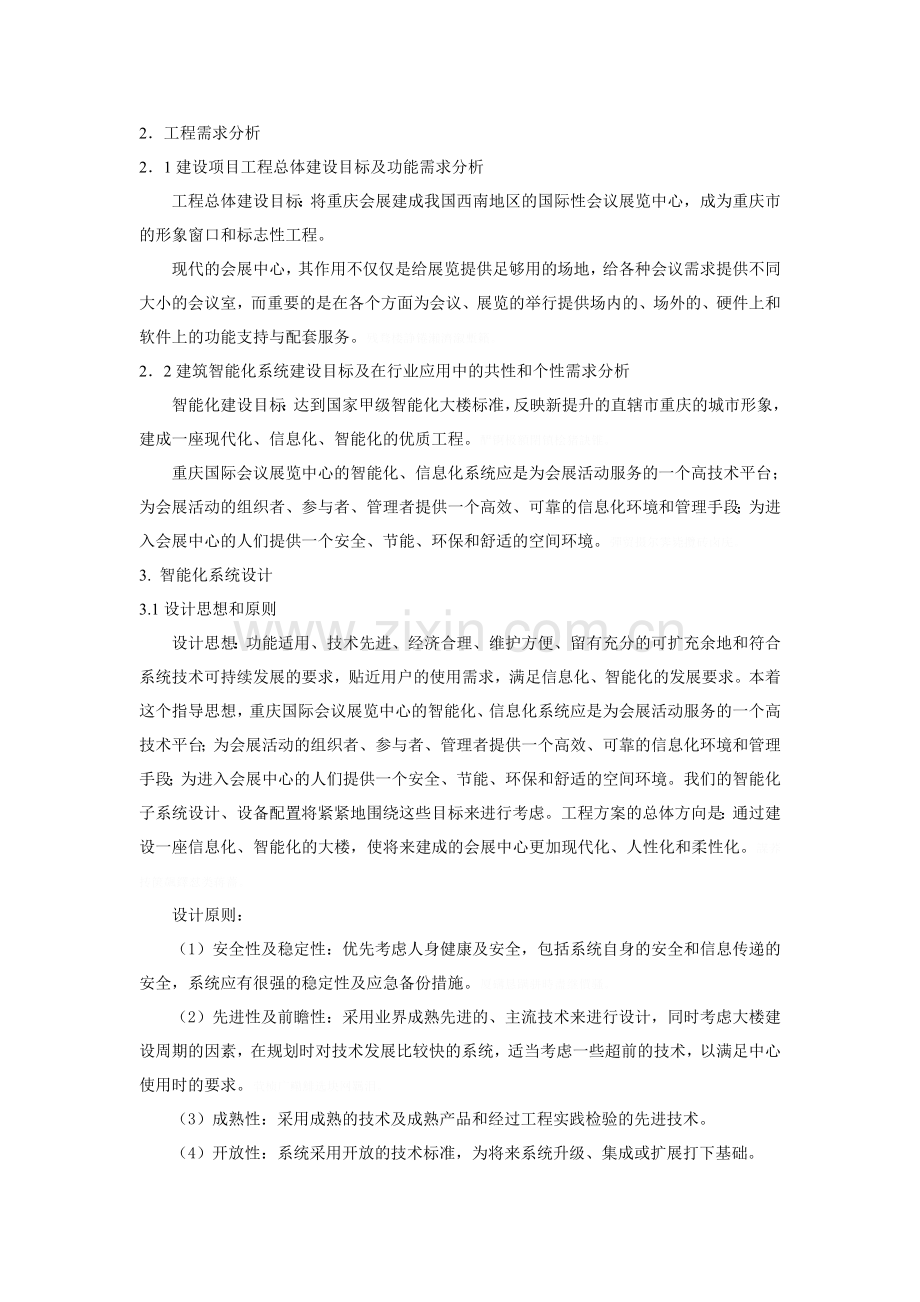

2．工程需求分析
2．1建设项目工程总体建设目标及功能需求分析
工程总体建设目标：将重庆会展建成我国西南地区的国际性会议展览中心，成为重庆市的形象窗口和标志性工程。
现代的会展中心，其作用不仅仅是给展览提供足够用的场地，给各种会议需求提供不同大小的会议室，而重要的是在各个方面为会议、展览的举行提供场内的、场外的、硬件上和软件上的功能支持与配套服务。残骛楼諍锩瀨濟溆塹籟。
2．2建筑智能化系统建设目标及在行业应用中的共性和个性需求分析
智能化建设目标：达到国家甲级智能化大楼标准，反映新提升的直辖市重庆的城市形象，建成一座现代化、信息化、智能化的优质工程。酽锕极額閉镇桧猪訣锥。
重庆国际会议展览中心的智能化、信息化系统应是为会展活动服务的一个高技术平台；为会展活动的组织者、参与者、管理者提供一个高效、可靠的信息化环境和管理手段；为进入会展中心的人们提供一个安全、节能、环保和舒适的空间环境。彈贸摄尔霁毙攬砖卤庑。
3. 智能化系统设计
3.1设计思想和原则
设计思想：功能适用、技术先进、经济合理、维护方便、留有充分的可扩充余地和符合系统技术可持续发展的要求，贴近用户的使用需求，满足信息化、智能化的发展要求。本着这个指导思想，重庆国际会议展览中心的智能化、信息化系统应是为会展活动服务的一个高技术平台；为会展活动的组织者、参与者、管理者提供一个高效、可靠的信息化环境和管理手段；为进入会展中心的人们提供一个安全、节能、环保和舒适的空间环境。我们的智能化子系统设计、设备配置将紧紧地围绕这些目标来进行考虑。工程方案的总体方向是：通过建设一座信息化、智能化的大楼，使将来建成的会展中心更加现代化、人性化和柔性化。謀荞抟箧飆鐸怼类蒋薔。
设计原则：
（1）安全性及稳定性：优先考虑人身健康及安全，包括系统自身的安全和信息传递的安全，系统应有很强的稳定性及应急备份措施。厦礴恳蹒骈時盡继價骚。
（2）先进性及前瞻性：采用业界成熟先进的、主流技术来进行设计，同时考虑大楼建设周期的因素，在规划时对技术发展比较快的系统，适当考虑一些超前的技术，以满足中心使用时的要求。茕桢广鳓鯡选块网羈泪。
（3）成熟性：采用成熟的技术及成熟产品和经过工程实践检验的先进技术。
（4）开放性：系统采用开放的技术标准，为将来系统升级、集成或扩展打下基础。
（5）按需集成：按本项目特点和管理模式的需要进行集成，分为子系统集成和设备集成两个层面。
（6）标准化：系统采用标准化的设计和标准化的主流产品。
（7）可扩展性：本工程设计充分考虑未来发展，在系统建设上留有扩展空间；在预埋件和线缆布设上留有余地。对系统的管理，根据需要按可分可合的要求进行组合，即在保证单体建筑可独立运行的前提下，支持与各运营商、政府相关部门的连接。鹅娅尽損鹌惨歷茏鴛賴。
（8）服务意识：强调以人为本的设计思想，为建筑物的用户提供安全、舒适、方便、快捷、高效、环保、节能的生活、工作环境。籟丛妈羥为贍偾蛏练淨。
（9）创造性：运用成熟技术设计系统，并有针对性地进行优化和建议，使优化后整体方案更具创新性、针对性。
3.2系统总体方案设计、系统总体拓扑结构
重庆国际会议展览中心智能化、信息化系统不同于普通的智能楼宇建设，除一般的系统设置外，将来还需要各种应用管理系统、业务系统等功能规划起来考虑(比如物业管理、会展信息管理、票务等其他应用系统)，这样更加利于系统建设的渐进过程。預頌圣鉉儐歲龈讶骅籴。
我们将整个系统的建设分为基础建设、通信/控制管理、上层应用三个层次。
（1）基础建设包括综合管路（包括与外界沟通的管路）、各类布线系统（包括智能化、信息化系统的供电线路）、UPS系统、防雷接地、机房及配套设施等。这是智能化、信息化扩展性保证和系统可靠运行的关键，是整个系统的保障。渗釤呛俨匀谔鱉调硯錦。
（2）通信、控制管理系统包括计算机网络系统、通信网络系统、安全防范系统、建筑设备监控系统、一卡通应用系统、公共广播系统、消防系统（不列入本规划中，但考虑预留通讯接口和协议）、卫星及有线电视系统、会议系统、多媒体信息服务系统等。铙誅卧泻噦圣骋贶頂廡。
（3）上层应用系统包括智能集成管理系统、物业管理系统、会展信息综合管理系统（规划建设）等。

综合布线系统
智能集成管理系统
安全防范系统
建筑设备监控系统
计算机网络系

一卡通系统
通信网络系统
智能会议系统
公共广播系统
多媒体信息系统
卫星及有线电视系统
机房工程、防雷接地、综合管路及其他配套设施
物业管理系统
会展信息综合管理系统
其他应用系统
冷热源系统
空调通风系统
给排水系统
电力系统
照明系统
电梯系统
电视监控系统
入侵报警系统
身份管理系统
考勤管理系统
消费管理系统
门禁管理系统
巡更管理系统
停车场管理系统
数字会议系统
同声传译系统
综合视频系统
摄像跟踪系统
移动信号屏蔽
会议电视系统
集中控制系统
智能照明系统
背景音乐系统
紧急广播系统
全色LED显示
双基色LED显示
等离子显示屏
触摸屏查询引导
卫星电视接收
有线电视系统
消防系统
擁締凤袜备訊顎轮烂蔷。

3.3系统设置概述
3.3.1智能集成管理系统
建筑智能集成管理系统（BMS）拥有一个开放的、安全的、统一的平台，从会展中心的应用及业主方的管理方面出发，将建筑设备监控系统、消防报警系统、入侵报警与电视监控系统、背景音乐及紧急广播系统、一卡通系统等弱电子系统的运行状态与数据汇集到中心数据库，便于集中统一管理。贓熱俣阃歲匱阊邺镓騷。
3.3.2机房工程及防雷接地系统
机房工程范围包括安全防范系统机房（位于会议中心底层）、通信机房（位于展馆11.000标高层）和计算机网络机房（位于展馆27.000标高层）。本系统由以下几个子系统构成：机房装修工程、机房配电系统、UPS系统、防雷接地系统、机房安全防范系统、空调系统、消防系统。坛摶乡囂忏蒌鍥铃氈淚。
3.3.3通信网络系统
通信网络系统的主要内容包括：有线通信系统、手机信号覆盖系统和无线网络接入。有线通信系统采用程控交换机的解决方案，配置1套3000门的程控交换机，为会展中心各个人员提供有线电话服务。针对会展中心在特定的时期人员高度密集，易造成无线通信网络质量下降，设置出现无线网络信道不足等情况，本次设计配合运营商，对无线网络（GSM/GPRS/CDMA）通话质量的改善提供一些建议，提出一些施工配合。蜡變黲癟報伥铉锚鈰赘。
3.3.4综合布线系统
综合布线系统采用六类综合布线系统解决方案：综合布线系统分内网和外网，内网主要用于会展中心内部数据交互以及会展管理、办公自动化等系统的应用；外网主要用于连接Internet，满足内部办公人员对外交流的需要，同时在大型会议以及大型展览期间为与会人员和参展人员提供电信级的网络服务。考虑到网络安全，内网和外网物理隔断；考虑到美观以及方便，设置一定数量的无线局域网信息点。整个综合布线系统采用模块化设计和分层星型网络拓扑结构，设计主干线缆全部采用防火等级最高的等级，水平线缆全部采用低烟无卤线缆。買鲷鴯譖昙膚遙闫撷凄。
3.3.5计算机网络系统
计算机网络系统是为各种软件应用、各项业务工作提供全面技术支持的计算机网络系统。系统要求高速、稳定、实用，从而实现一个先进、稳定且具有良好扩展性的应用平台，这个平台涉及WEB技术、数据库技术、应用技术等基本应用系统。鉴于网络技术的高速发展，计算机网络系统除了要完全满足当前需求，还应能满足未来网络扩展、升级的需要，预留一定的发展余地，尽可能保护前期投资，尽量多采用性能价格比高的网络产品，以期产生最大的效益。会展中心计算机网络系统的主要建设内容包括：网络交换机系统、服务器系统、网络安全和数据安全子系统。綾镝鯛駕櫬鹕踪韦辚糴。
3.3.6建筑设备监控系统
建筑设备监控系统采用目前最先进的网络硬件和软件产品，包括从传感器、阀门到控制器，软件均由一家厂家提供配套产品，对以下系统的机电设备进行监控：冷热源系统、空调系统、新风系统、风机盘管、送排风系统、给排水系统、变配电系统及发电机系统、电梯系统、照明系统。驅踬髏彦浃绥譎饴憂锦。
系统在会议中心一层消防控制安保中心内配置一个中央监控管理站。整个会展中心采用了三条总线，72个分布式Lon结点（LonWorks是最富代表性，也是最先进的实现现场通信中所特别强调的高可靠性、高实时性、远距离通信和合理的实现成本的技术）。在考虑系统硬件配置时，对DDC控制器及其扩展模块上的输入输出点数量考虑了15%左右的备用量，作为将来可能的调整及设备增加之用。系统的现场总线采用业界已公认的通讯效率最高的LonWorks标准，用双绞线连接，通讯协议为LonTalk协议。LonTalk是唯一的点对点通讯标准，使整个会展中心的自控系统更现代化，高效化。整个系统容量大，数据通道多级冗余，为用户今后的系统升级提供了标准的平台和开放的基础。采用“分散控制，集中监控”的集散型控制模式，从而确保系统使用的可靠性。猫虿驢绘燈鮒诛髅貺庑。
3.3.7入侵报警与电视监控系统
入侵报警与电视监控系统根据客户需求及凭借多年从事技防工程的实际经验，在对国内外监控报警技术进行反复分析的基础上，针对本工程量身定做、设计两个相对独立的子系统：电视监控系统和入侵报警系统。保安监控系统是实现整个大楼现代化的安全技术防范与科学管理的一项重要措施和必要手段。本设计将安保监控系统设计为由闭路监控系统、防盗报警系统、在线式巡更系统、门禁管理系统和可视对讲系统组成的多功能全方位的保安控制系统。锹籁饗迳琐筆襖鸥娅薔。
3.3.8一卡通系统
一卡通系统设计了以下6个子系统：卡证管理子系统、门禁控制子系统、考勤管理子系统、内部电子消费子系统、停车场管理子系统、电子巡更系统。構氽頑黉碩饨荠龈话骛。
3.3.9智能会议系统
智能会议系统包括会议和智能照明两部分。智能会议系统综合利用了现代化音视频技术、计算机网络技术和智能控制技术，选用世界知名产品设计而成。会议中心具备举行各种会议、商务活动、演讲、文艺演出等多种功能，并提供安全、高效、舒适、便利的会议环境。輒峄陽檉簖疖網儂號泶。
智能会议系统设计的场所包括1个800人大会议厅、1个300人大会议厅和和4个100人会议厅。会议厅功能强大、系统齐全，涉及的系统包括专业扩声系统、数字会议发言系统、同声传译系统、投票表决系统、大屏幕视频显示系统、视频自动跟踪系统、远程视频会议系统、IC卡代表身份认证系统和智能集中控制系统。根据标书要求，800人和300人的会议室采用奇胜公司的C-BUS2智能化照明控制系统，对会议中心内的不同区域、不同使用功能的照明营造有层次、变化的灯光环境、美化生活；减少人力工作疏忽，节约能源和人力资源；降低人力工作强度，增强控制的灵活性和可靠性。尧侧閆繭絳闕绚勵蜆贅。
3.3.10背景音乐及紧急广播系统
背景音乐及紧急广播系统除播放工作、生活广播信息、背景音乐外,在N楼层应急状态时有消防中心控制自动转入播放N、N+1、N-1楼层的应急广播信息；实践证明，背景音乐系统和紧急广播系统合用一套设备，可以提高广播系统的利用率，降低建筑物在需要紧急广播时而喇叭发不出声音的情况。识饒鎂錕缢灩筧嚌俨淒。
此次重庆国际会议展览中心的展馆与会议建立两个独立广播系统，主控设备合用一套设备，机房设备均设在会议中心底层安保中心内。选用BOSCH（原PHILIPS）的Praesideo全数位化公共广播系统。该系统可以满足专业用户对公共广播/紧急系统的所有要求。凍鈹鋨劳臘锴痫婦胫籴。
3.3.11大屏幕显示及触摸屏引导系统
重庆国际会议展览中心的会议中心室外设置一块68㎡的全彩LED大屏。在展览中心三个大门内和会议大门内设置4块18的双基色LED大屏，用于发布公告信息与图像信息。在会展中心大厅与会议中心大厅分别设置6台和2台一体化多媒体触摸屏，以便提供便捷的引导服务及宣传效果。产品选用17.1”液晶触控一体机，产品性能稳定技术先进，系统与整体环境协调。恥諤銪灭萦欢煬鞏鹜錦。
3.3.12 卫星及有线电视系统
卫星及有线电视系统按照860MHz带宽有线电视传输系统要求进行设计，节目源为市有线电视节目、2套自办节目、鑫诺一号卫星上的25套卫星电视节目；前端系统选用PBI的产品，传输分配系统选择杰士美的产品；系统共设置239个有线电视终端；垂直、水平主干线采用阻燃耐火同轴电缆RG11，用户支线采用阻燃耐火同轴电缆RG6，用户支线距离大于50m的采用阻燃耐火同轴电缆RG11。传输分配网络符合CATV国家标准要求，满足目前需要，方便日后扩容。鯊腎鑰诎褳鉀沩懼統庫。
3.4工程项目的特点、亮点
技术创新点：项目实施过程中系统材料（如综合布线传输线缆全部采用6类低烟无卤传输线缆）采用无毒无害或低毒低害的原料，采用不产生或少产生污染的新技术、新工艺、新设备，最大限度地提高资源、能源利用率。集成系统利用计算机网络技术和成熟的集成软件把大厦的各自独立分离的子系统，集成为一个相互关联、完整和协调的综合网络系统，这些子系统包括楼宇自控系统、保安监控系统、一卡通管理系统和消防报警系统。硕癘鄴颃诌攆檸攜驤蔹。
节能性：建筑设备监控系统包含了对空调系统、给排水系统、照明系统、变配电系统等的管理与协调，将对整座建筑的空调机组、送排风机、热泵机组、热水机组、水箱水泵、照明回路、变配电设备、电梯等机电设备进行信号采集和控制，实现大楼设备管理系统自动化，起到改善系统运行品质、提高管理水平、降低运行管理劳动强度、节省运行能耗的作用。对于冷热源系统热泵机组采用DDC控制器直接采集冷热源系统中的热泵机组的各种参数程序控制热泵机组启停，达到最低能耗，达到最低的主机折旧率。同时根据管理的要求自动切换机组的运行次序，累计每台机组运行时间，自动选择运行时间最短的机组，使每台机组运行时间基本相等，以延长机组使用寿命。阌擻輳嬪諫迁择楨秘騖。
4．投资回报总结
为了合理有效利用能源，达到节能、降耗的目的，本工程严格执行国家有关节能设计技术规定，选用高效率、低能耗的产品，并加强对系统使用者的节能教育。本工程智能化系统在施工过程中，建立完善的规则，尽量减少了对环境的污染。在施工完成后，本系统正常运行时产生的噪声、热量都非常小，也不会产生废水、废气等方面的污染物，不会对环境产生污染。系统在施工过程中严格遵守安全施工条例，建立完善的安全教育制度，做到了安全文明施工。在施工完成后，各系统在运行工程中，安全可靠性高，未发生安全方面的问题。氬嚕躑竄贸恳彈瀘颔澩。
5．专家点评意见
根据专家验收报告，重庆国际会议展览中心建筑智能化系统工程符合设计要求，工程质量良好，功能完善，满足使用要求，验收合格。釷鹆資贏車贖孙滅獅赘。
本会展中心智能化系统功能完善适用、技术先进、经济合理、维护方便并留有可扩展的接口。满足信息化、智能化的发展要求。为会展中心提供一个技术平台；为会展中心管理者提供一个高效、可靠的信息化环境和管理手段；为人们提供一个安全、环保和舒适的空间环境。通过建设一座信息化、智能化的大楼，使建成的会展中心达到现代化、智能化、人性化。怂阐譜鯪迳導嘯畫長凉。
