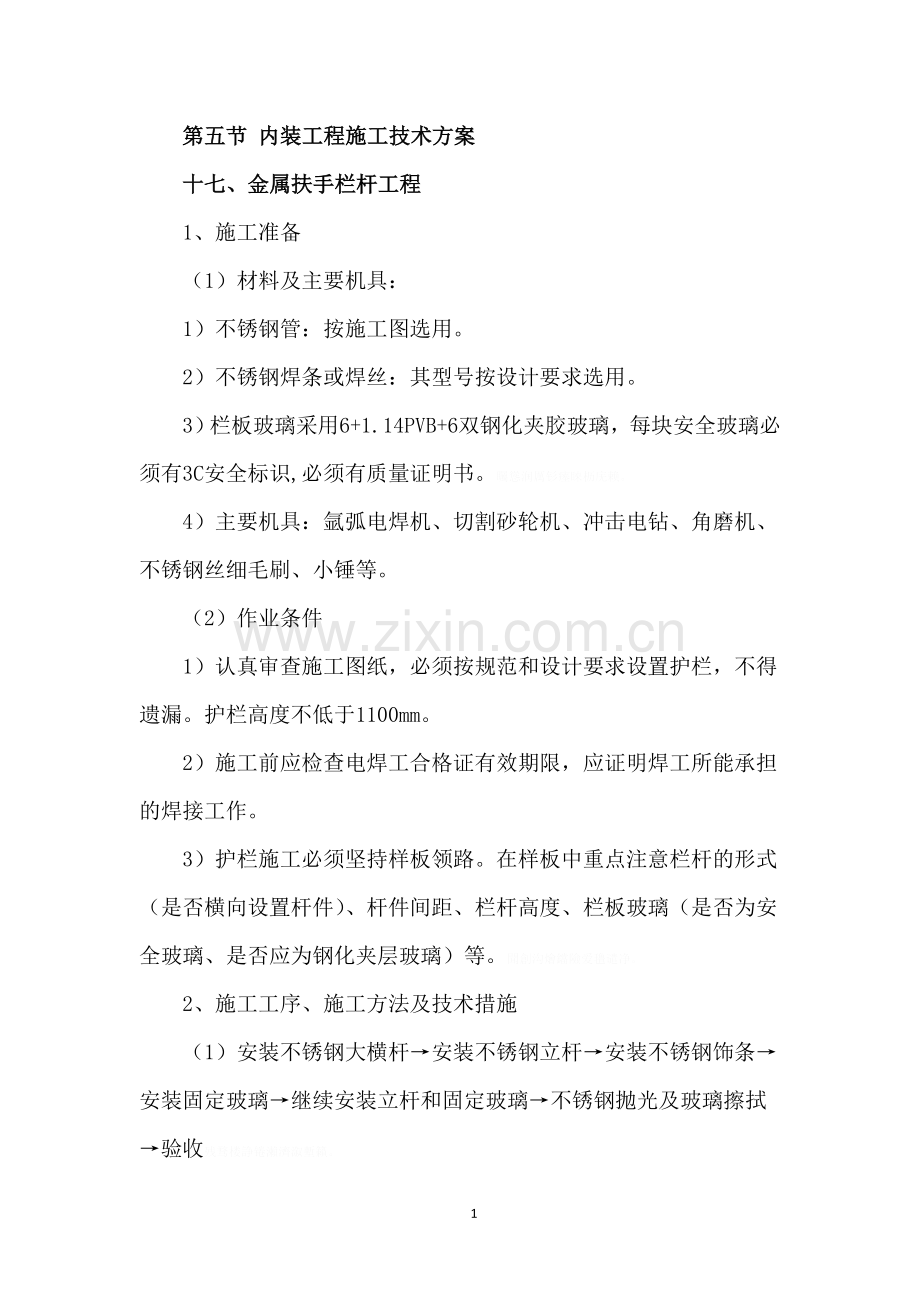

第五节 内装工程施工技术方案
十七、金属扶手栏杆工程
1、施工准备
（1）材料及主要机具：
1）不锈钢管：按施工图选用。
2）不锈钢焊条或焊丝：其型号按设计要求选用。
3）栏板玻璃采用6+1.14PVB+6双钢化夹胶玻璃，每块安全玻璃必须有3C安全标识,必须有质量证明书。矚慫润厲钐瘗睞枥庑赖。
4）主要机具：氩弧电焊机、切割砂轮机、冲击电钻、角磨机、不锈钢丝细毛刷、小锤等。
（2）作业条件
1）认真审查施工图纸，必须按规范和设计要求设置护栏，不得遗漏。护栏高度不低于1100mm。
2）施工前应检查电焊工合格证有效期限，应证明焊工所能承担的焊接工作。
3）护栏施工必须坚持样板领路。在样板中重点注意栏杆的形式（是否横向设置杆件）、杆件间距、栏杆高度、栏板玻璃（是否为安全玻璃、是否应为钢化夹层玻璃）等。聞創沟燴鐺險爱氇谴净。
2、施工工序、施工方法及技术措施
（1）安装不锈钢大横杆→安装不锈钢立杆→安装不锈钢饰条→安装固定玻璃→继续安装立杆和固定玻璃→不锈钢抛光及玻璃擦拭→验收残骛楼諍锩瀨濟溆塹籟。

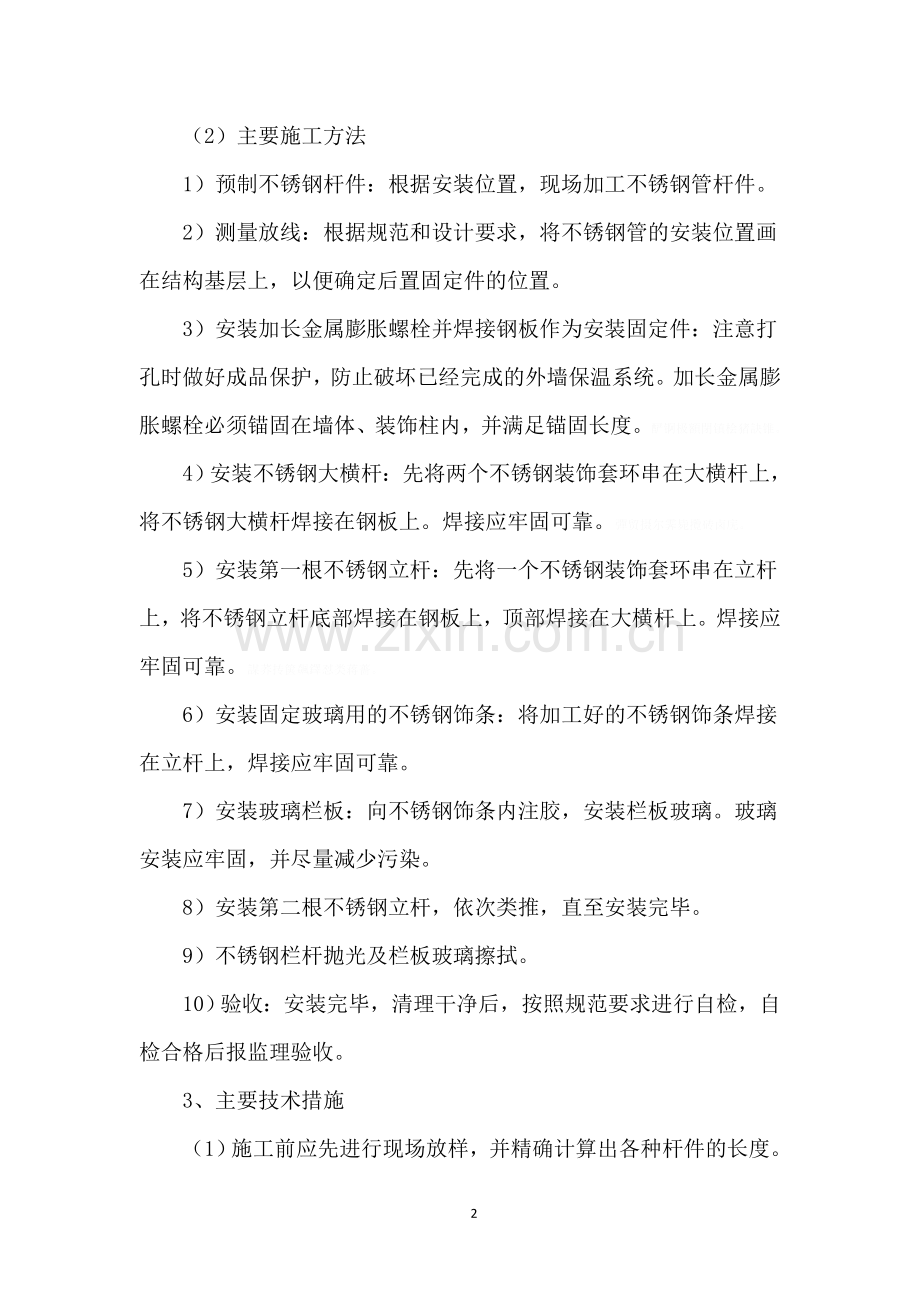

（2）主要施工方法
1）预制不锈钢杆件：根据安装位置，现场加工不锈钢管杆件。
2）测量放线：根据规范和设计要求，将不锈钢管的安装位置画在结构基层上，以便确定后置固定件的位置。
3）安装加长金属膨胀螺栓并焊接钢板作为安装固定件：注意打孔时做好成品保护，防止破坏已经完成的外墙保温系统。加长金属膨胀螺栓必须锚固在墙体、装饰柱内，并满足锚固长度。酽锕极額閉镇桧猪訣锥。
4）安装不锈钢大横杆：先将两个不锈钢装饰套环串在大横杆上，将不锈钢大横杆焊接在钢板上。焊接应牢固可靠。彈贸摄尔霁毙攬砖卤庑。
5）安装第一根不锈钢立杆：先将一个不锈钢装饰套环串在立杆上，将不锈钢立杆底部焊接在钢板上，顶部焊接在大横杆上。焊接应牢固可靠。謀荞抟箧飆鐸怼类蒋薔。
6）安装固定玻璃用的不锈钢饰条：将加工好的不锈钢饰条焊接在立杆上，焊接应牢固可靠。
7）安装玻璃栏板：向不锈钢饰条内注胶，安装栏板玻璃。玻璃安装应牢固，并尽量减少污染。
8）安装第二根不锈钢立杆，依次类推，直至安装完毕。
9）不锈钢栏杆抛光及栏板玻璃擦拭。
10）验收：安装完毕，清理干净后，按照规范要求进行自检，自检合格后报监理验收。
3、主要技术措施
（1）施工前应先进行现场放样，并精确计算出各种杆件的长度。
（2）按照各种杆件的长度准确进行下料，其构件下料长度允许偏差为1mm。
（3）选择合适的焊接工艺，焊条直径，焊接电流，焊接速度等，通过焊接工艺试验验证。
（4）脱脂去污处理：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污。否则应选择三氯代乙烯、苯、汽油、中性洗涤剂或其它化学药品用不锈钢丝细毛刷进行刷洗，必要时可用角磨机进行打磨，磨出金属表面后再进行焊接。厦礴恳蹒骈時盡继價骚。
（5）焊接时应选用较细的不锈钢焊条（焊丝）和较小的焊接电流。焊接时构件之间的焊点应牢固，焊缝应饱满，焊缝金属表面的焊波应均匀，不得有裂纹、夹渣、焊瘤、烧穿、弧坑和针状气孔等缺陷，焊接区不得有飞溅物。茕桢广鳓鯡选块网羈泪。
（6）杆件焊接组装完成后，对于无明显凹痕或凸出较大焊珠的焊缝，可直接进行抛光。对于有凹凸渣滓或较大焊珠的焊缝则应用角磨机进行打磨，磨平后再进行抛光。抛光后必须使外观光洁、平顺、无明显的焊接痕迹。鹅娅尽損鹌惨歷茏鴛賴。
4、质量标准
（1）检查数量应符合下列规定:每个检验批的护栏应全部检查。同时，根据分户验收要求，对每一户住宅户内护栏分别按附表1进行全数检查验收。籟丛妈羥为贍偾蛏练淨。
（2）材料质量：不锈钢栏杆和栏板玻璃的制作与安装所使用材料的材质、规格、数量等级应符合规范和设计要求。检验方法:观察；检查产品合格证书、进场验收记录和性能检测报告。預頌圣鉉儐歲龈讶骅籴。
（3）造型尺寸及安装位置应符合设计要求。检验方法:观察；尺量检查、检查进场验收记录。
（4）安装预埋件的数量、规格、位置以及护栏与预埋件的连接节点应符合设计要求。检验方法:检查隐蔽工程验收记录和施工记录。渗釤呛俨匀谔鱉调硯錦。
（5）护栏高度、间距、安装位置必须符合设计要求。护栏安装必须牢固。检验方法:观察；尺量检查；手扳检查。铙誅卧泻噦圣骋贶頂廡。
（6）护栏玻璃应使用公称厚度不小于12mm的钢化夹层玻璃。检验方法:观察；尺量检查；检查产品合格证书和进场验收记录。擁締凤袜备訊顎轮烂蔷。
（7）不锈钢栏杆的焊接应符合设计要求，接缝应严密，表面应光滑，色泽应一致，不得有裂缝、翘曲及损坏。检验方法:观察；手摸检查。贓熱俣阃歲匱阊邺镓騷。
（8）护栏安装的允许偏差和检验方法应符合下表的规定。

护栏安装的允许偏差和检验方法
序号
项目
允许偏差(mm)
检验方法
1
护栏垂直度
3
用1m垂直检测尺检查
2
栏杆间距
3
用钢尺检查
3
扶手直线度
4
拉通线用钢直尺检查
4
扶手高度
3
用钢尺检查
应注意的质量要点
（9）所有构件下料应保证准确，构件长度允许偏差为1mm。
（10）构件下料前必须检查是否平直，否则必须矫直。
（11）焊接时焊条或焊丝应选用适合于所焊接材料的品种，有出厂合格证。
（12）焊接时构件必须放置的位置准确。
（13）焊接时构件之间的焊点应牢固，焊缝应饱满，焊缝表面的焊波应均匀，不得有咬边、未焊满、裂纹、渣滓、焊瘤、烧穿、电弧擦伤、弧坑和针状气孔等缺陷，焊接区不得有飞溅物。坛摶乡囂忏蒌鍥铃氈淚。
（14）焊接完成后，应将焊渣敲净。
（15）构件焊接组装完成后，适当用手持机具磨平抛光，使外观平顺光洁。
5、成品保护
（1）安装栏杆时，应保护操作范围内已施工完的项目。
（2）特别应注意对外墙保温系统的保护，如有破坏，必须及时报项目部进行修补。
（3）不锈钢栏杆、玻璃栏板安装完毕后，宜加包裹，以免撞击损坏。
6、应注意的质量问题
（1）尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足，中心线偏移，弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心操作。 蜡變黲癟報伥铉锚鈰赘。
（2）焊缝裂纹：为防止裂纹产生，应选择适合的焊接工艺参数和焊接程序，避免用大电流，不要突然熄火，焊缝接头应搭接10-15mm，焊接中不允许搬动、敲击焊件。買鲷鴯譖昙膚遙闫撷凄。
（3）表面气孔：焊接部位必须刷洗干净，焊接过程中选择适当的焊接电流，降低焊接速度，使熔池中的气体完全逸出。綾镝鯛駕櫬鹕踪韦辚糴。
