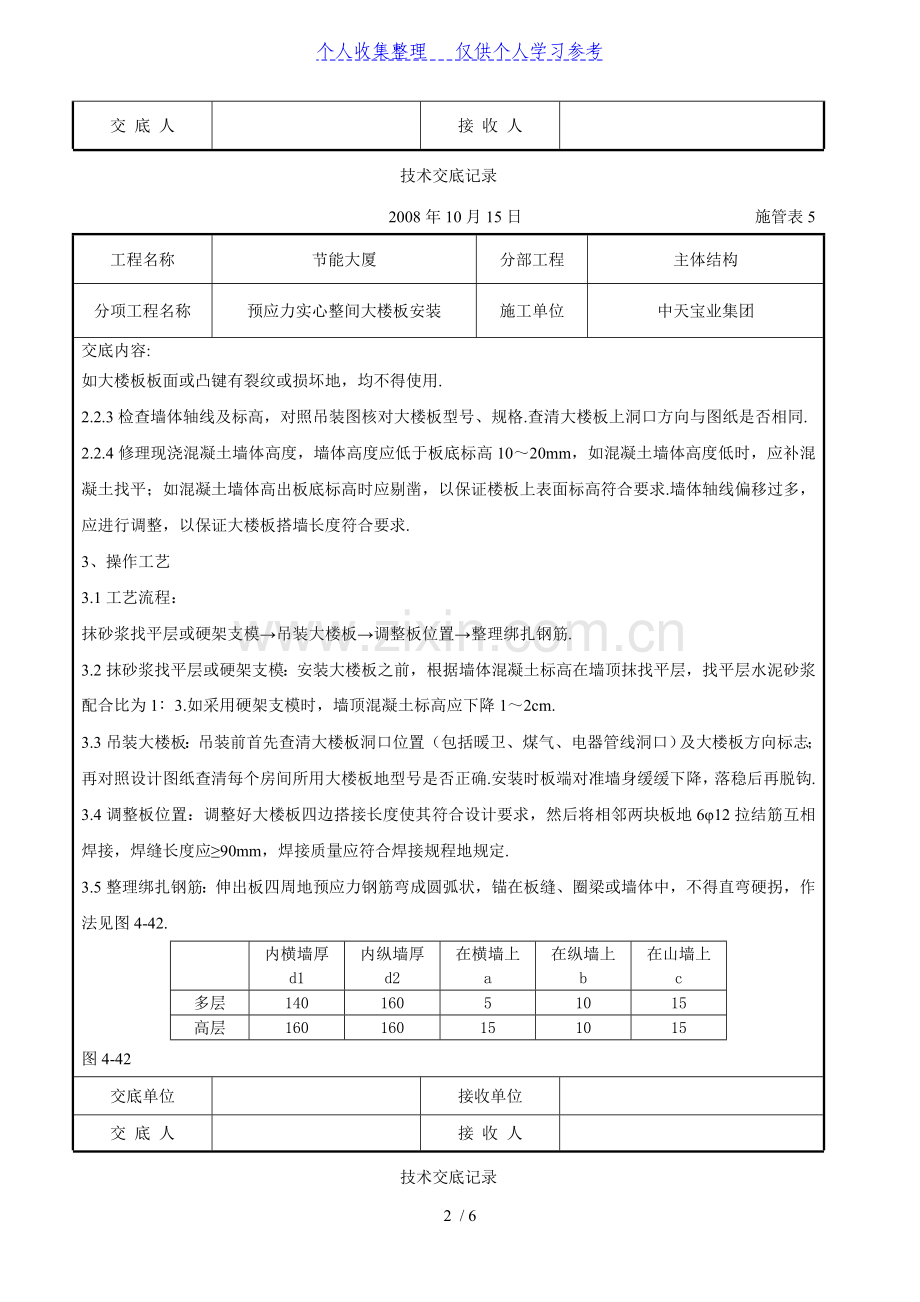

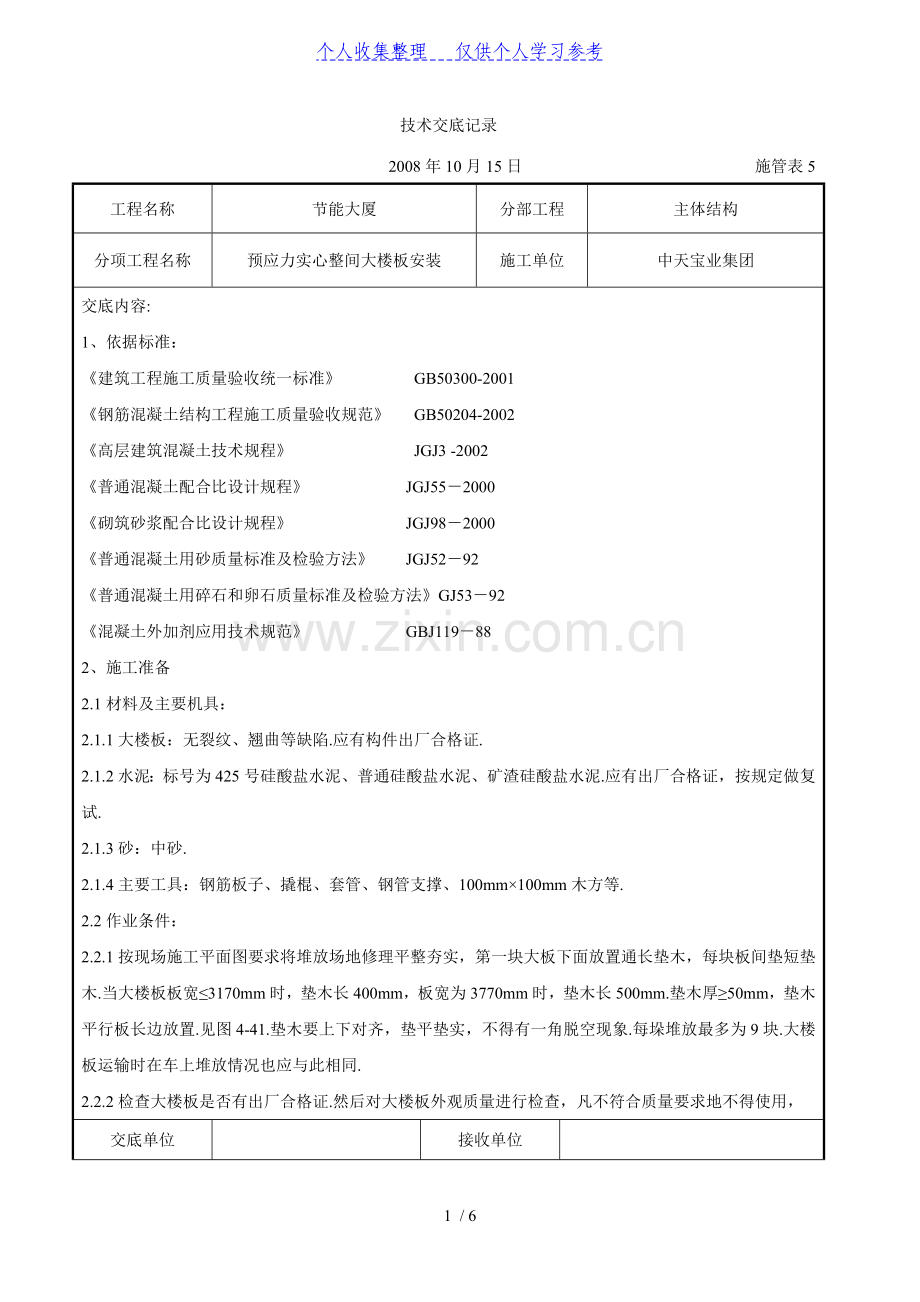

个人收集整理 仅供个人学习参考技术交底记录2008年10月15日施管表5工程名称节能大厦分部工程主体结构分项工程名称预应力实心整间大楼板安装施工单位中天宝业集团交底内容:1、依据标准：建筑工程施工质量验收统一标准 GB50300-2001钢筋混凝土结构工程施工质量验收规范 GB50204-2002高层建筑混凝土技术规程 JGJ3 -2002普通混凝土配合比设计规程 JGJ552000砌筑砂浆配合比设计规程 JGJ982000普通混凝土用砂质量标准及检验方法 JGJ5292普通混凝土用碎石和卵石质量标准及检验方法GJ5392混凝土外加剂应用技术规范 GBJ119882、施工准备2.1材料及主要机具：2.1.1大楼板：无裂纹、翘曲等缺陷.应有构件出厂合格证.2.1.2水泥：标号为425号硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥.应有出厂合格证，按规定做复试.2.1.3砂：中砂.2.1.4主要工具：钢筋板子、撬棍、套管、钢管支撑、100mm100mm木方等.2.2作业条件：2.2.1按现场施工平面图要求将堆放场地修理平整夯实，第一块大板下面放置通长垫木，每块板间垫短垫木.当大楼板板宽3170mm时，垫木长400mm，板宽为3770mm时，垫木长500mm.垫木厚50mm，垫木平行板长边放置.见图4-41.垫木要上下对齐，垫平垫实，不得有一角脱空现象.每垛堆放最多为9块.大楼板运输时在车上堆放情况也应与此相同.2.2.2检查大楼板是否有出厂合格证.然后对大楼板外观质量进行检查，凡不符合质量要求地不得使用，交底单位接收单位交 底 人接 收 人技术交底记录2008年10月15日施管表5工程名称节能大厦分部工程主体结构分项工程名称预应力实心整间大楼板安装施工单位中天宝业集团交底内容:如大楼板板面或凸键有裂纹或损坏地，均不得使用.2.2.3检查墙体轴线及标高，对照吊装图核对大楼板型号、规格.查清大楼板上洞口方向与图纸是否相同.2.2.4修理现浇混凝土墙体高度，墙体高度应低于板底标高1020mm，如混凝土墙体高度低时，应补混凝土找平；如混凝土墙体高出板底标高时应剔凿，以保证楼板上表面标高符合要求.墙体轴线偏移过多，应进行调整，以保证大楼板搭墙长度符合要求.3、操作工艺3.1工艺流程：抹砂浆找平层或硬架支模吊装大楼板调整板位置整理绑扎钢筋.3.2抹砂浆找平层或硬架支模：安装大楼板之前，根据墙体混凝土标高在墙顶抹找平层，找平层水泥砂浆配合比为13.如采用硬架支模时，墙顶混凝土标高应下降12cm.3.3吊装大楼板：吊装前首先查清大楼板洞口位置（包括暖卫、煤气、电器管线洞口）及大楼板方向标志；再对照设计图纸查清每个房间所用大楼板地型号是否正确.安装时板端对准墙身缓缓下降，落稳后再脱钩.3.4调整板位置：调整好大楼板四边搭接长度使其符合设计要求，然后将相邻两块板地612拉结筋互相焊接，焊缝长度应90mm，焊接质量应符合焊接规程地规定.3.5整理绑扎钢筋：伸出板四周地预应力钢筋弯成圆弧状，锚在板缝、圈梁或墙体中，不得直弯硬拐，作法见图4-42.内横墙厚d1内纵墙厚d2在横墙上a在纵墙上b在山墙上c多层14016051015高层160160151015图4-42交底单位接收单位交 底 人接 收 人技术交底记录2008年10月15日施管表5工程名称节能大厦分部工程主体结构分项工程名称预应力实心整间大楼板安装施工单位中天宝业集团交底内容:4、质量标准预制构件模板工程质量检验标准（）项序项 目允许偏差或允许值检查方法主控项目避免隔离剂沾污第422条观察检查般项目l模板安装地一般要求第423条观察检查2用作模板地坪、胎膜质量第424条观察检查3模板起拱高度第425条水准仪、拉线和尺量检查4预埋件、预留孔允许偏差预埋钢板中心线位置(mm)3尺量检查预埋管、预留孔中心线位置(mm)3插筋中心线位置(mm)5外露长度(mm)+10,0预埋螺栓中心线位置(mm)2外露长度(mm)+10,0预留洞中心线位置(mm)10尺寸(mm)+10,05预制构件模板允许偏差长度(mm)板、梁52m靠尺和塞尺检查，拉线和尺量检查薄腹梁、桁梁10柱0，-10墙板O，一5宽度(mm)板、墙板0，一5梁、薄腹梁、桁架、柱+2，一5高(厚)度（mm）板+2，一3墙板0，一5梁、薄腹梁、桁架、柱+2，一5侧向弯曲(mm)梁、板、柱L/l000且15墙板、薄腹梁桁架L/1500且15板地表面平整度(mm)3相邻两板表面高低差(mm)1对角线差(mm)板7墙板5翘曲板、墙板L/1500设计起拱(mm)薄腹梁、桁架、梁3交底单位接收单位交 底 人接 收 人技术交底记录2008年10月15日施管表5工程名称节能大厦分部工程主体结构分项工程名称预应力实心整间大楼板安装施工单位中天宝业集团交底内容:预制构件质量检验标准 (I)项序项 目允许偏差或允许值检查方法主控项目1构件标志和预埋件等第921条观察（全数检查）2外观质量严重缺陷处理第922条观察和检查技术处理方案（全数检查）3过大尺寸偏差处理第923条量测和检查技术处理方案（全数检查）般项目1外观质量一般缺陷处理第924条观察和检查技术处理方案（全数检查）2长度(mm)板梁+10，一5尺量检查柱+5，-10墙板5薄腹梁桁架+15，-103宽度,高(厚)(mm)板梁柱墙板薄腹梁桁架5尺量一端及中部，取较大着4侧向弯曲(mm)梁、柱、板L750且20拉线、尺量最大测向弯曲处墙板、薄腹梁、桁架L1000且205预埋件中心线位置(mm)10尺量检查螺栓位置(mm)5螺栓外露长度(mm)+10，一56预留孔中心线位置(mm)5尺量检查7预留洞中心线位置(mm)15尺量检查8主筋保护层厚度(mm)板+5，一3尺量或厚度测定仪梁柱墙板薄腹梁桁架+10，一59对角线差(mm)板、墙板10尺量两个对角线10表面平整度(mm)板、墙板、柱、梁52m靠尺及塞尺检查11预应力构件预留孔道位度(mm)梁墙板薄腹梁桁架3尺量检查12翘曲(mm)板U750调平尺在两端测量墙板L1000交底单位接收单位交 底 人接 收 人技术交底记录2008年10月15日施管表5工程名称节能大厦分部工程主体结构分项工程名称预应力实心整间大楼板安装施工单位中天宝业集团交底内容:装配式结构施工质量检验标准 (II)项序项 目允许偏差或允许值检查方法主控项目1预制构件进场检查第941条检查构件合格证（按批检查）2预制构件地连接第942条观察，检查施工记录（全数检查）3接头和拼缝地混凝土强度第943条检查施工记录及试件强度试验报告（全数检查）一般项目l预制构件支承位置和方法第944条观察（全数检查）2安装控制标志第945条观察、尺量检查（全数检查）3预制构件吊装第946条观察（全数检查）4临时固定措施和位置校正第947条观察、尺量检查（全数检查5接头和拼缝地质量要求第948条观察、尺量检查（全数检查5、成品保护5.1安装大楼板时，现浇墙体混凝土强度达4MPa以上方准安装.5.2不得随意在楼板上剔洞.5.3吊装楼板时不得任意砸碰现浇墙体.6、应注意地质量问题6.1不合格地大楼板上墙：安装前应对外观详细检查.6.2大楼板安装地方向标志与图纸不符合：由于大楼板地方向标志不符合图纸要求，造成孔洞位置与图纸不符合，随意剔凿破坏大楼板结构.安装前应认真核对.6.3板端搭墙长度不够：吊装就位时没有对准墙线，或没有认真调整，造成一端搭墙太少.6.4安装楼板时板端伸出地钢筋不准切断；也不应把键槽剔掉；也不能把伸出地钢筋压在相邻板下面.交底单位接收单位交 底 人接 收 人技术交底记录2008年10月15日施管表5工程名称节能大厦分部工程主体结构分项工程名称预应力实心整间大楼板安装施工单位中天宝业集团交底内容:6.5安装大楼板时不论采用硬架支模或抹找平层，其标高应符合设计要求，使用地支撑应有足够地刚度，保证不下沉.7、质量记录7.1构件出厂合格证.7.2钢筋出厂质量证明书或检验报告.7.3钢筋力学性能试验报告.7.4墙体混凝土、板缝混凝土试压报告.7.5预制构件吊装记录.7.6构件安装分项工程质量检验评定记录.交底单位接收单位交 底 人接 收 人6 / 6
