电 子 课 程 设 计

班级电子094
姓名 郑雷鸣
学号 0910910422
成绩

2011年9月

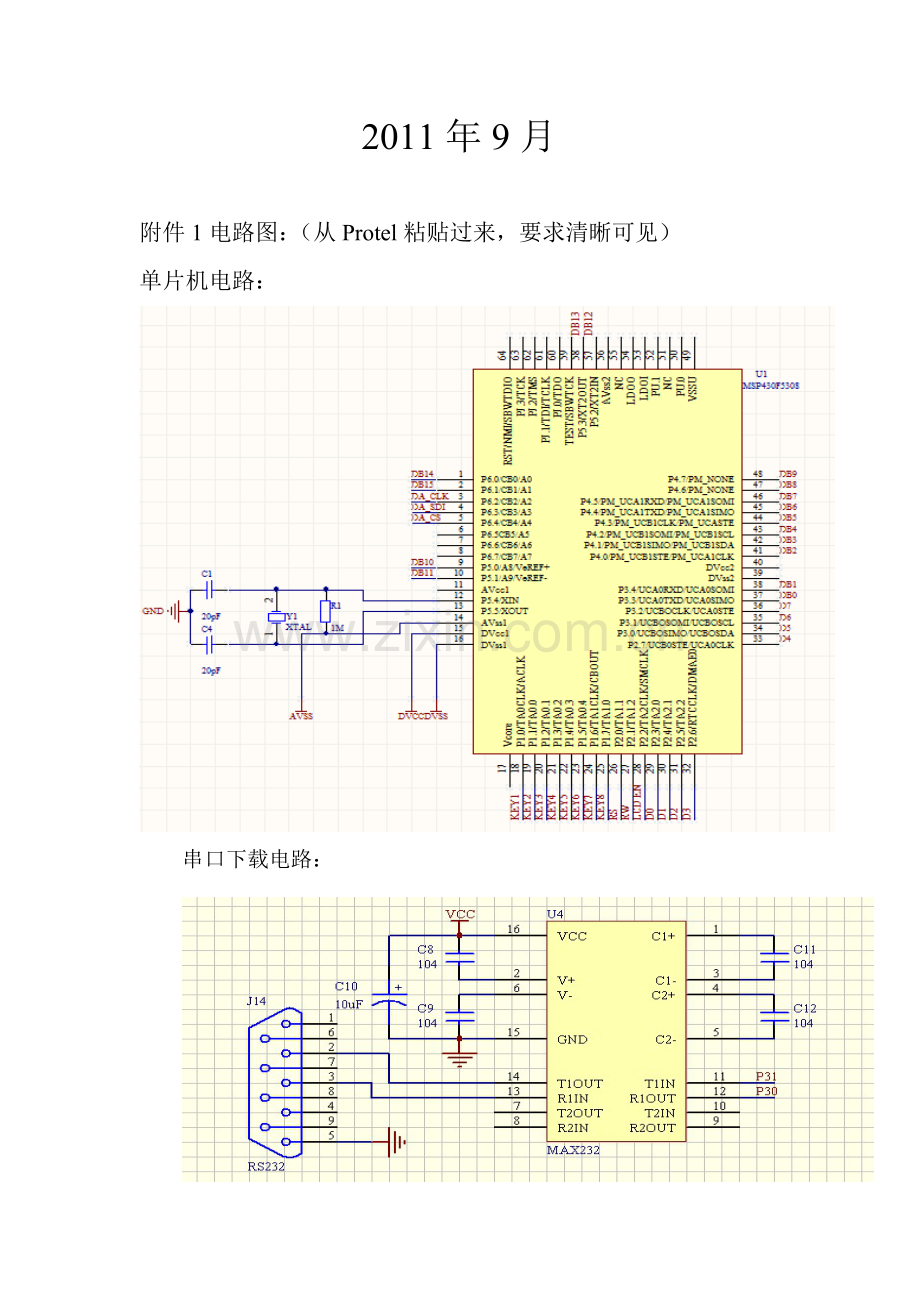

附件1电路图：（从Protel粘贴过来，要求清晰可见）
单片机电路：

串口下载电路：

LCD显示电路：

键盘电路：

复位电路：

模数转换电路：

数模模数转换模块：
它采用P8/P16并行输出，带有内部时钟和基准电压源，无丢失码，2MHz采样频率时的功耗为175mW，SNR为90dB。ADS8412是单极单端输入范围，有16位和8位可选择接口，零等待时间，高速并行接口，8位/16位总线传输，48引脚TQFP封装，所有输入端ESD保护电压达1000V，可用在DWDM、仪表、高速高分辨率零等待数据采集系统、传感器接口、医疗仪器及通信领域。

1、AD器件和DA器件的选择方法：（设计方法，器件的选择原则及最终选择器件的型号及其特点）
AD采集电路的要求是对已知信号进行16位的采样，转换成数字信号，并要求对其采样的幅值分辨率不能低于0.2mV，每秒采样（sps）达到1MHz以上。而信号为一个频率为10k，幅值为±5v的模拟正弦信号，综合以上要求选择ADS8405作为模数转换器件。 ADS8405的主要工作特性如下：
·1.25MHz采样频率；
·高温下16位无失真输出特性；
·零等待时间；
·内置基准源，提供4.096V参考电压
·片上基准源缓冲器；
·高速并行接口；
·在1.25MHz典型模式下功耗为155mW；
·宽动态范围的数字电源；
·8/16位数据总线传输；
·48引脚TQFP封装；
·输入端ESD保护电压达1000V。DA输出模块对信号的要求未发生改变，综合考虑选择DAC8811数模转换器件，其主要工作特性如下：16位50MHZ串行接口，参考带宽10MHZ，MOSP封装，低噪声》其管脚图及其意义如下：

PIN NAME DESCRIPTION
1 CLK 时钟输入
2 SDI 串行寄存器的输入
3 RFB 内部反馈电阻的匹配
4 VREF DAC参考输入引脚
5 IOUT DAC的电流输出
6 GND 接地

1. 信号源电路的原理
这是一个桥T型RC振荡器，电路中，振荡频率，。使R1=39k，R2=1K，c=1nf，计算得正弦波频率为10KHZ

2. 微处理器选择的原则及管脚的分配方案
微处理器选择MSP430F5308单片机，具有最低工作功耗，在 1.8V-3.6V 的工作电压范围内性能高达 25MIPS。包含一个用于优化功耗的创新电源管理模块。有44个IO口，符合IO口传输要求.

3.信号源电路的原理及其10K信号选频的电路公式，电容电阻选择的大小及型号
信号源采用使用分立元件，采用RC桥式正弦波振荡器。电路形式简单，所需元件易得，容易实现。 反馈电阻R4≥2R1，利用二极管作为非线性环节，f=1/(2*pi*R*C)，选择1.3K，电容10nf,用RC串并联选频网络，选择Rf=5K,放大器选择uA741。
信号源电路如图：
