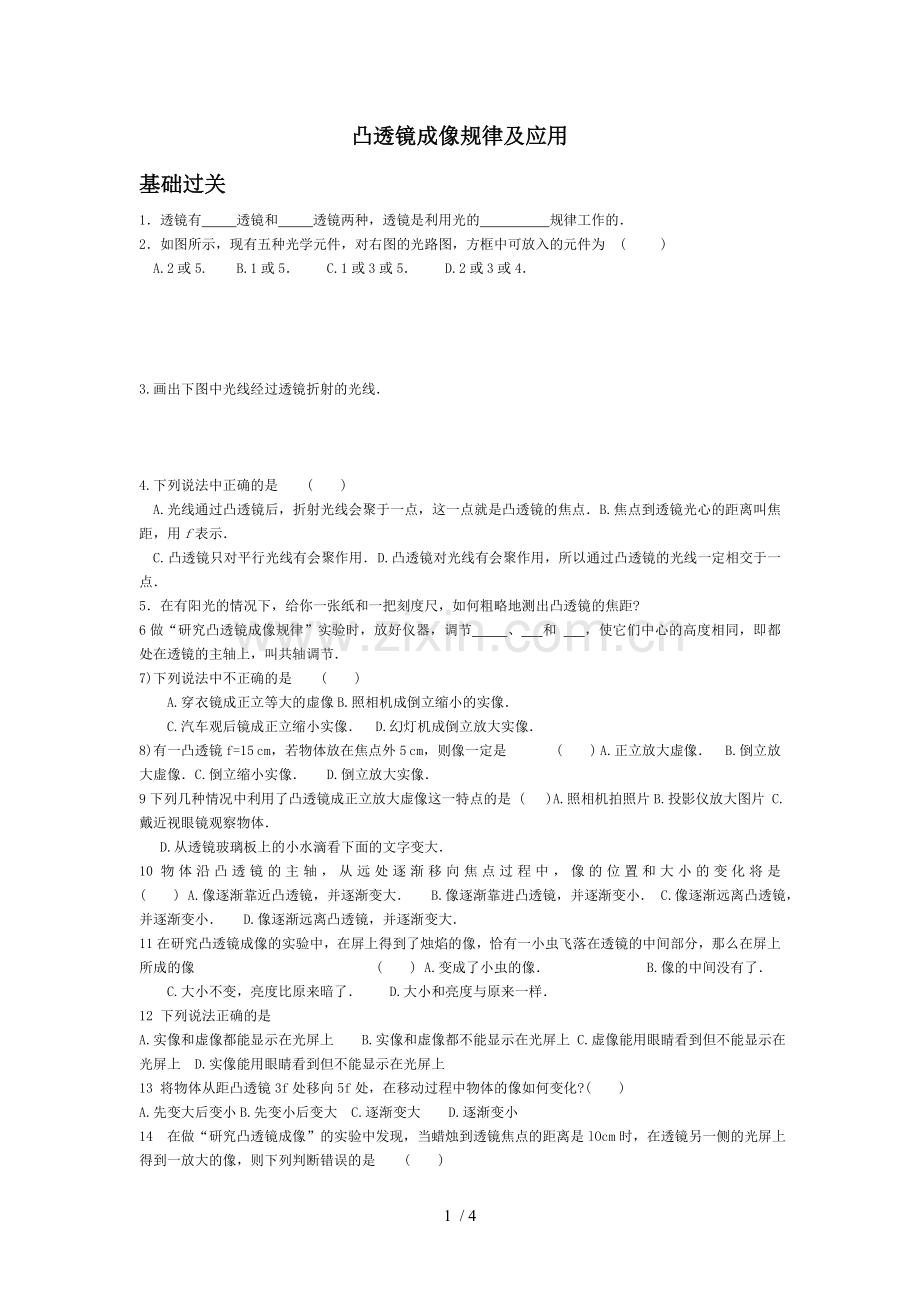

凸透镜成像规律及应用技术.doc

凸透镜成像规律及应用基础过关1透镜有 透镜和 透镜两种，透镜是利用光的 规律工作的2如图所示，现有五种光学元件，对右图的光路图，方框中可放入的元件为 ( ) A.2或5. B.1或5 C.1或3或5 D.2或3或43.画出下图中光线经过透镜折射的光线4.下列说法中正确的是 ( ) A.光线通过凸透镜后，折射光线会聚于一点，这一点就是凸透镜的焦点B.焦点到透镜光心的距离叫焦距，用f表示C. 凸透镜只对平行光线有会聚作用 D.凸透镜对光线有会聚作用，所以通过凸透镜的光线一定相交于一点5在有阳光的情况下，给你一张纸和一把刻度尺，如何粗略地测出凸透镜的焦距?6做“研究凸透镜成像规律”实验时，放好仪器，调节 、 和 ，使它们中心的高度相同，即都处在透镜的主轴上，叫共轴调节7)下列说法中不正确的是 ( ) A.穿衣镜成正立等大的虚像B.照相机成倒立缩小的实像 C.汽车观后镜成正立缩小实像 D.幻灯机成倒立放大实像8)有一凸透镜f=15 cm，若物体放在焦点外5 cm，则像一定是 ( ) A.正立放大虚像 B.倒立放大虚像C.倒立缩小实像 D.倒立放大实像9下列几种情况中利用了凸透镜成正立放大虚像这一特点的是 ( )A.照相机拍照片B.投影仪放大图片 C.戴近视眼镜观察物体 D.从透镜玻璃板上的小水滴看下面的文字变大10物体沿凸透镜的主轴，从远处逐渐移向焦点过程中，像的位置和大小的变化将是 ( ) A.像逐渐靠近凸透镜，并逐渐变大 B.像逐渐靠进凸透镜，并逐渐变小 C.像逐渐远离凸透镜，并逐渐变小 D.像逐渐远离凸透镜，并逐渐变大11在研究凸透镜成像的实验中，在屏上得到了烛焰的像，恰有一小虫飞落在透镜的中间部分，那么在屏上所成的像 ( ) A.变成了小虫的像 B.像的中间没有了C.大小不变，亮度比原来暗了 D.大小和亮度与原来一样12 下列说法正确的是 A.实像和虚像都能显示在光屏上 B.实像和虚像都不能显示在光屏上 C.虚像能用眼睛看到但不能显示在光屏上 D.实像能用眼睛看到但不能显示在光屏上 13 将物体从距凸透镜3f处移向5f处，在移动过程中物体的像如何变化?( )A.先变大后变小B.先变小后变大 C.逐渐变大 D.逐渐变小14 在做“研究凸透镜成像”的实验中发现，当蜡烛到透镜焦点的距离是lOcm时，在透镜另一侧的光屏上得到一放大的像，则下列判断错误的是 ( )A该透镜的焦距大于lOcmB当蜡烛到透镜的距离是10cm时,可成一放大的像 C当蜡烛到透镜的距离是20cm时，在光屏上可得到一个缩小的像D当蜡烛到透镜的距离是8cm时，在光屏上得不到烛焰的像15 烛焰发出的光，经凸透镜在屏上已成一缩小的像，今要使屏上所成的像再大一些，并保持清晰，则应 ( ) A将烛焰向凸透镜适当移近，适当减少屏与凸透镜间的距离 B将烛焰适当向凸透镜移近，其它不动 C使屏远离凸透镜，其它不动 D将烛焰向凸透镜适当移近，适当增大屏与凸透镜间的距离16如图所示有束光线射入杯中，在杯底形成光斑， 逐渐往杯中加水，光斑将（ ） A、向右移动 B、向左移动 光斑C、不动 D、无法确定 19晚上，在桌面上铺一张白纸，把一小块平面镜平放在纸上，让手电筒的光正对着平面镜照射，如右图所示，则从侧面看去（ ）A镜子比较亮，它发生了镜面反射 B镜子比较暗，它发生了镜面反射C白纸比较亮，它发生了镜面反射 D白纸比较暗，它发生了漫反射 23 幻灯机的镜头相当于一个A.凸镜 B.凹透镜 C.凸透镜 D.凹镜24李明同学和妈妈到公园游玩，他想为妈妈拍一张清晰的照片，妈妈应站在镜头的A.一倍焦距以内 B.一倍与两倍焦距之间 C.焦点位置上 D.二倍焦距之外25下列光学仪器中，可以得到放大实像的是 ( ) A放大镜 B潜望镜 C幻灯机 D照相机26用投影仪投影胶片时，想使屏幕上的字大一些，可采用的方法是 ( ) A使投影仪远离屏幕，同时将镜头移近胶片一些 B使投影仪靠近屏幕一些，同时将镜头远离胶片 C只需将投影仪远离屏幕 D只需将投影仪移近屏幕27老奶奶用放大镜看报纸时，为了看到更大的清晰的像，应 ( ) A报纸与眼睛不动，放大镜离报纸远一些 B报纸与眼睛不动，放大镜离报纸近一些 C报纸与放大镜不动，眼睛离报纸近一些 D报纸与放大镜不动，眼睛离报纸远一些28在做凸透镜成像的实验时，若光屏上得到一个倒立、缩小的实像，测得物体到透镜的距离为 l0cm，则该凸透镜的焦距可能为 ( ) A3cm B5cm C7cm Dl4cm29凸透镜的焦距是l0cm，把点燃的蜡烛放在距凸透镜l5cm处，则蜡烛通过凸透镜形成的像是 （ ） A倒立、缩小的实像 B正立、缩小的实像C倒立、放大的实像 D正立、放大的虚像 凸透镜成像规律及应用【中考链接】1（2000 黑龙江省）某同学做凸透镜成像规律的研究实验，先在光屏上得到蜡烛的缩小的像，再把光屏与燃烧的蜡烛互换位置，结果应在光屏上A形成缩小、倒立的实像 B形成放大、倒立的实像C形成放大、正立的虚像 D不能成像2（2000 福州市）在研究凸透镜成像的实验中，直线上A、B、C点分别用于放置器材，如图所示。其中B点应放_，要在光屏上得到清晰的倒立、缩小的像，应把蜡烛放在离凸透镜_焦距的地方。3（2000 北京市海淀区）凸透镜焦距为12厘米，要在透镜另一侧的光屏上得到一个倒立缩小的实像，应把物体放在距透镜_厘米范围内。4（2000 河南省）物体从距凸透镜12厘米处移到距凸透镜20厘米处，调整光屏，总能在光屏上得到倒立、放大的像，由此可知此凸透镜的焦距可能是：A10厘米B12厘米 C20厘米 D以上都不对5（2001 天津市）用一凸透镜成像时，下面说法正确的是A实像总是正立的，虚像总是倒立的。B实像和虚像都可能是放大或缩小的。C成实像时，物体离凸透镜越近，像越大。D成虚像时，物体离凸透镜越近，像越大。6（1999 天津市）在凸透镜前有一物体，当它沿主轴向透镜方向移动20厘米，则它所对应的像都远离透镜移动30厘米，那么物体移动的范围可能是：A在透镜1倍焦距内移动B在透镜1倍焦距与2倍焦距之间移动C在透镜2倍焦距外移动D在透镜2倍焦距外向1倍距离与2倍焦距间移动7（黄冈市，1999）一凸透镜正对太阳光，在离透镜中心10cm处的屏幕上形成一个最小亮点。用它作照相机的镜头，拍摄一个缩小的像，景物与镜头应大于_距离。8（江西省，2000）把一张透明塑料纸放在桌面上，用筷子在塑料纸上滴一个水珠，双手平拿着塑料纸，透过水珠看报纸上的字是_了的_像。9（广西，2000） 眼睛透过焦距是20cm的凸透镜观察烛焰，看到正立、放大的烛焰的像，此时可以断定蜡烛到透镜的距离_cm。10（北京市东城区，2000）用放大镜看报纸上的字，看到的是（ ）。A倒立缩小的实像 B正立放大的虚像C倒立放大的实像 D正立等大的实像11（天津市，2000）有一焦距为10cm的凸透镜，将物体从距凸透镜30cm处沿光轴移到距透镜20cm处，这个过程中所成的像（ ）。A始终是正立、放大的实像B始终是倒立、放大的实像C距透镜越来越远，像变大D距透镜越来越近，像变小12(2003 海淀)某凸透镜焦距是l0cm将物体放在离焦点5cm的地方，所成的像 ( ) A一定是实像 B一定是虚像 C一定是放大的像 D一定是缩小的像13（2004 黄冈）某兴趣小组同学在研究凸透镜成像规律实验时，记录并绘制了“物体离凸透镜的距离u跟实像到透镜的距离v”之间的关系图线(如图所示)。则凸透镜的焦距为 ( ) A60cm B40cm C20cm D10cm 14（2003 吉林)在研究凸透镜成像的实验中： (1)光具座上应放有凸透镜、光屏和蜡烛， 应当放在其它两种器材之间，为了使烛焰的像能成在光屏中央，要调整凸透镜和光屏的高度，使它们的中心 。(2)当在光屏上得到一个清晰、缩小的实像时，说明蜡烛在凸透镜 ；若想得到一个清晰放大的实像，蜡烛应向 方向移动，同时光屏应向 方向移动。像的大小是逐渐 。若无论怎样移动光屏都不能接收到蜡烛的像，说明蜡烛处于 的范围了。(3)利用凸透镜在光屏上已得到烛焰清晰的实像，此时如果用黑纸遮住透镜的下半部分，则光屏上的像（ ）A上半部没有f B下半部没有了 C整个像缩小了 D整个像变暗了15(2005 桂林课改区)如图所示，是“研究凸透镜成像”实验的原理图，若在光屏上(光屏未画出)能得到清晰放大的烛焰实像，则蜡烛可能置于透镜左边a、b、c、d四点中的_点上，此成像特点可应用在_机上。16(2005 徐州课改区)如图所示，是赵强同学用蜡烛、凸透镜和光屏研究凸透镜成像规律的实验装置，其中还需要调整的是：_。调整后烛焰能在光屏上成_的实像，若想使像变大，应将蜡烛向_移动，同时光屏向 移动。 17(2005年天津)如图所示，凸透镜的焦距为8cm，当物体AB放在该凸透镜主轴上距离凸透镜12cm的位置处时，调整光屏的位置使光屏上出现该物体清晰的像，则在光屏上得到一个 ( )A、倒立放大的实像 B、倒立缩小的实像 C、正立放大的实像 D、正立放大的虚像4 / 4
