《ROE轮胎造型》PPT课件.ppt

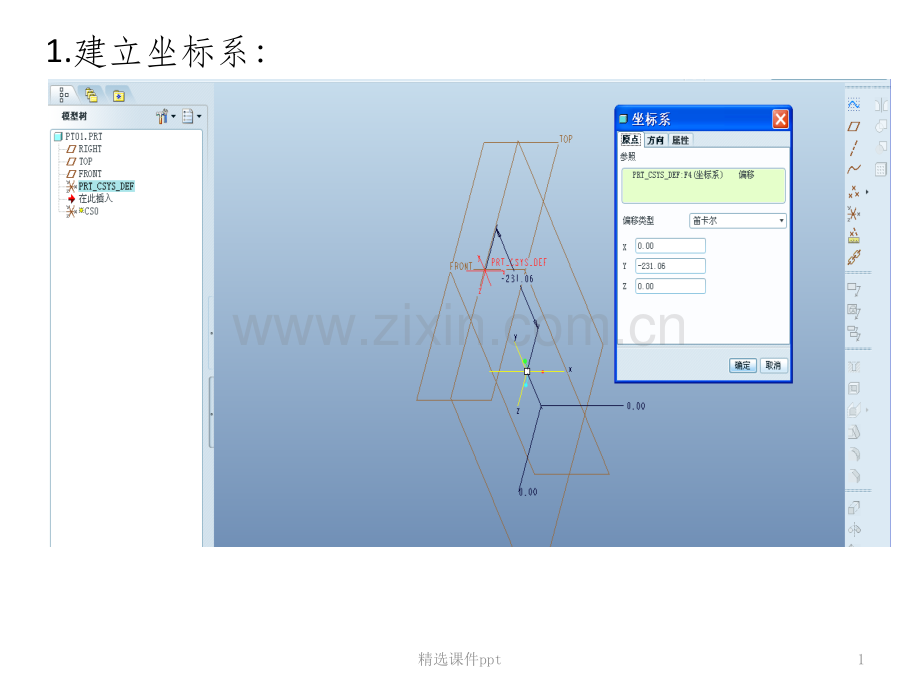

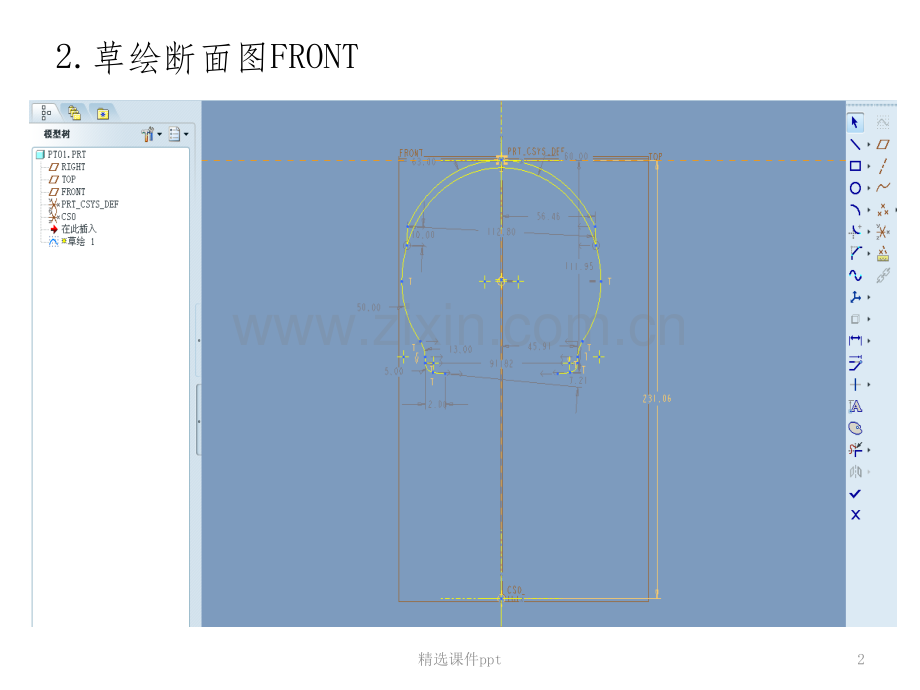

1.建立坐标系：1精选课件ppt2.草绘断面图FRONT2精选课件ppt3.草绘花纹图TOP3精选课件ppt4.花纹环形折弯4精选课件ppt4.花纹环形折弯（轮廓截面）5精选课件ppt5.花纹沟底面的扫描建立6精选课件ppt5.花纹沟底面的扫描建立7精选课件ppt6.可变拖拉方向拔模8精选课件ppt6.可变拖拉方向拔模9精选课件ppt7.花纹沟壁延伸10精选课件ppt8.花纹面的建立（曲面构建）11精选课件ppt8.花纹面的建立（曲面合并）12精选课件ppt9.胎肩曲面的建立（扫描）13精选课件ppt9.胎肩曲面的建立（交截）14精选课件ppt10.胎肩曲面的建立（修剪）修剪前采用特征操作对胎肩曲面进行复制，相同参考（形成两个相叠的胎肩曲面15精选课件ppt11.花纹阵列16精选课件ppt11.花纹阵列17精选课件ppt12.花纹镜像移动旋转(在特征操作中将一侧花纹镜像后采用移动旋转，获得需要的另一侧花纹）18精选课件ppt13.胎侧扫描阵列（采用前面介绍的扫面形成胎侧曲线，在选轴CSO X轴阵列）19精选课件ppt14.胎侧镜像（选择前阵列的胎侧，按镜像命令，择RIGHT面镜像即可）20精选课件ppt15.结束21精选课件ppt22精选课件ppt
