《roe绘制草》PPT课件.ppt

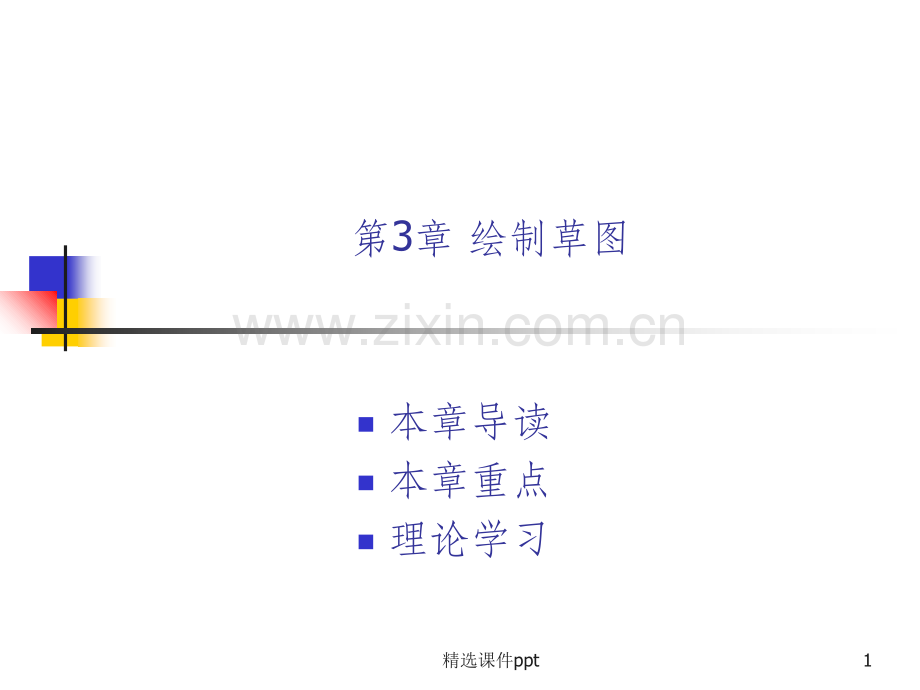

第3章 绘制草图n 本章导读n 本章重点n 理论学习1精选课件ppt本章导读n 在学习Pro/ENGINEER Wildfire4.0的时候，首先了解绘制草图的基本知识是十分重要的，这将为以后的实体建模打下良好的基础。在本章中，我们将对Pro/ENGINEER Wildfire4.0 中草图绘制模式的基本功能，在绘制草图时应该遵循的的规律以及草图特征上的提示做详细的介绍。2精选课件ppt本章重点n草绘环境的设置n基本图形的绘制方法n图形的编辑方法n图形尺寸的标注、约束3精选课件ppt3.1 草绘环境n 草绘是Pro/ENGINEER Wildfire4.0设计过程的一项基本技巧。草绘截面可以作为单独对象创建，也可以在创建特征过程当中创建。下面列出草绘中经常用到一些术语。图元、约束、参数、参照图元、弱尺寸、弱约束、强尺寸、强约束。4精选课件ppt3.1 草绘环境n设置草绘环境：在菜单栏中选取“草绘”|“选项”命令，会弹出图3.1所示“草绘器优先选项”对话框，用户可以设置草绘的环境。图3.1“草绘器优先选项”对话框 5精选课件ppt3.1 草绘环境n设置草绘器颜色：选择“视图”|“显示设置”|“系统颜色”命令可以 打开如图3.2所示的 “系统颜色”对话框，通过该对话框可以修 改各种颜色.3.2“系统颜色”对话框 6精选课件ppt3.2 草图绘制 n 在Pro/ENGINEER Wildfire4.0中，用户可以绘制各种几何线，以及对齐中心、指示对称与协助尺寸布置用的草绘中心线等。草图的绘制包括有绘制直线、中心线、切线、矩形、圆、圆弧、样条曲线、圆角、点、坐标系、文本、调色板。7精选课件ppt3.3 草图编辑n 绘制图元的命令只能绘制一些简单的基本图形，要想获得理想的复杂截面图形，就需借助草图编辑命令对基本图元对象进行位置、形状的调整。n 草图的编辑包括有镜像、缩放、旋转、修改、撤销、重做、修剪。8精选课件ppt3.3 草图编辑n1.镜像 镜像是以某一中心线为基准对称图形。“草绘”工具栏中按钮，以及主菜单“编辑”|“镜像”选项专门用于镜像一个已经存在的图形。如图3.3所示。3.3(a)选择镜像图元 3.3(b)镜像结果 9精选课件ppt3.3 草图编辑n2.缩放和旋转 “旋转”就是将所绘制的图形以某点为旋转中心旋转一个角度，“缩放”是对所选取得图元进行比例缩放。如图3.4所示。图3.4 缩放、旋转图元 10精选课件ppt3.3 草图编辑n3 修改 完成草图的绘制后，通常需要对其进行修改，以得到用户需要的正确的尺寸，“草绘”工具栏中按钮以及主菜单中“编辑”|“修改”选项，就是用来进行图元的修改的。如图所示。3.5 修改单个尺寸 11精选课件ppt3.3 草图编辑3.6 修改多个尺寸 3.7 双击修改尺寸 12精选课件ppt3.3 草图编辑n4.撤销与重做n1.撤销 在绘制草图时，当用户发现之前的步奏有问题需要返回去操作时，可以单击工具栏按钮或者直接按快捷键“Ctrl+Z”，或者依次点击主菜单“编辑”|“撤销XX”选项，其中的XX为上一步操作的具体名称。n2.重做 在绘制草图时，需要恢复上一步撤销的操作时，可以单击工具栏按钮或者直接按快捷键“Ctrl+Y”，或者依次点击主菜单“编辑”|“重做XX”选项，其中的XX为上一步撤销操作的具体名称。13精选课件ppt3.3 草图编辑n5 修剪 1.删除 2.剪切或延伸 3.分割14精选课件ppt3.4 草图标注 n 在Pro/ENGINEER Wildfire4.0中，草图尺寸有两种，分别为弱尺寸与强尺寸。草绘器确保在截面创建的任何阶段都已充分约束与标注该截面。当草绘某个截面时，系统会自动标注几何，这些尺寸被称为弱尺寸，因为系统再创建或删除它们的时候并不予以警告。弱尺寸显示为灰色。当用户添加自己自己的尺寸来创建所需的标注形式时，这种用户尺寸被认为是强尺寸。添加强尺寸时系统会自动删除不必要的弱尺寸和约束。在绘图窗口中，系统会高亮显示用户定义的尺寸。15精选课件ppt3.4 草图标注n1 线性标注 3.8 线段长度 3.9 点到线的距离 16精选课件ppt3.4 草图标注 3.10 线到线的距离 3.11 点到点的距离 17精选课件ppt3.4 草图标注n2 圆和圆弧尺寸标注 3.12 标注直径 3.13 标注半径 18精选课件ppt3.4 草图标注3.14 标注旋转剖面 19精选课件ppt3.4 草图标注3.15 标注圆周之间竖直距离 20精选课件ppt3.4 草图标注3.16 标注圆周之间水平距离 21精选课件ppt3.4 草图标注n3.角度标注 3.17 标注角度 3.18 标注弧度 22精选课件ppt3.5 几何约束n几何约束是指草图对象之间的平行、垂直、共线和对称等几何关系，几何约束可以替代某些尺寸的标注，能够反映出设计过程中各草图之间的几何关系。在Pro/ENGINEER Wildfire4.0中可以设定智能的几何约束，也可以根据人工来设定几何约束。23精选课件ppt3.5 几何约束n单击“绘图”工具栏中的“约束”按钮，或依次选择“草绘”|“约束”选项，系统会弹出“约束”对话框如图3.19所示，单击其中的按钮即可对图元进行约束设置。n约束类型包括：竖直约束、水平约束、正交约束、相切约束、中点约束、对齐约束、对称约束、相等约束、平行约束。3.19“约束”对话框 24精选课件ppt3.6 上机练习n利用本章所学的知识创建图3.20所示的绘制支架草图，按图中尺寸进行标注。3.20 支架草图 25精选课件ppt
