变频器原理与应用复习题
一、填空题
1． 变频器，按滤波方式不同可分为电压型和 电流 型两种。
2． 变频器，按用途不同可分为通用型和 专用 型。
3． 变频器的组成可分为主电路和 控制 电路。
4． 变频器安装时，要求 垂直 安装，并且在其正上方和正下方避免存在阻挡进风、出风的大部件。
5． 变频器是将工频交流电变为电压 和 频率 可调的交流电的电器设备。
7． 变频调速时，基本频率以下的调速属于恒转矩调速，基本频率以上的属于 恒功率 调速。
8． 变频器的显示屏可分为LED显示屏和 液晶 显示屏。
9． 节能运行只能用于 U/f 控制方式，不能用于矢量控制方式。
10．对变频器接线时，输入电源必须接到变频器输入端子 R、S、T 上。
11．对变频器接线时，电动机必须接到变频器输出端子 U、V、W 上。
12．通过 通讯 接口，可以实现在变频器与变频器之间或变频器与计算机之间进行联网控制。
13．变频器的通、断电控制一般采用 空气开关和接触器 ，这样可以方便地进行自动或手动控制，一旦变频器出现问题，可立即切断电源。
14．SPWM是 正弦波脉冲宽度调制 的英文缩写。
15．变频器的加速时间是指从 0 赫兹上升到基本频率所需要的时间。
16．变频器的减速时间是指从基本频率下降到 0 赫兹所需要的时间。
17．变频器的加速曲线有三种：线形上升方式、S型上升方式和 半S型上升方式 。
18．当故障排除后，必须先 复位 ，变频器才可重新运行。
19．为了避免机械系统发生谐振，采用设置 回避频率 的方法。
20．变频调速过程中，为了保持磁通恒定，必须保持 U/F=常数 。
21．变频器的平方律补偿法，多应用于 风机 和泵类负载。
22．为了提高电动机的转速控制精度，变频器具有 矢量控制 功能。
23．变频器调速系统中，禁止使用 反接 制动。
24．变频器的PID功能中，P指比例调节，I指积分调节，D指 微分调节 。
25．变频器的输出侧不能接 移相电容 或浪涌吸收器，以免造成开关管过流损坏或变频器不能正常工作。
26．变频器运行控制端子中，FWD代表 正转 。
27．变频器运行控制端子中，REV代表 反转 。
28．变频器运行控制端子中，JOG代表点动 。
29．变频器运行控制端子中，STOP代表 停止 。

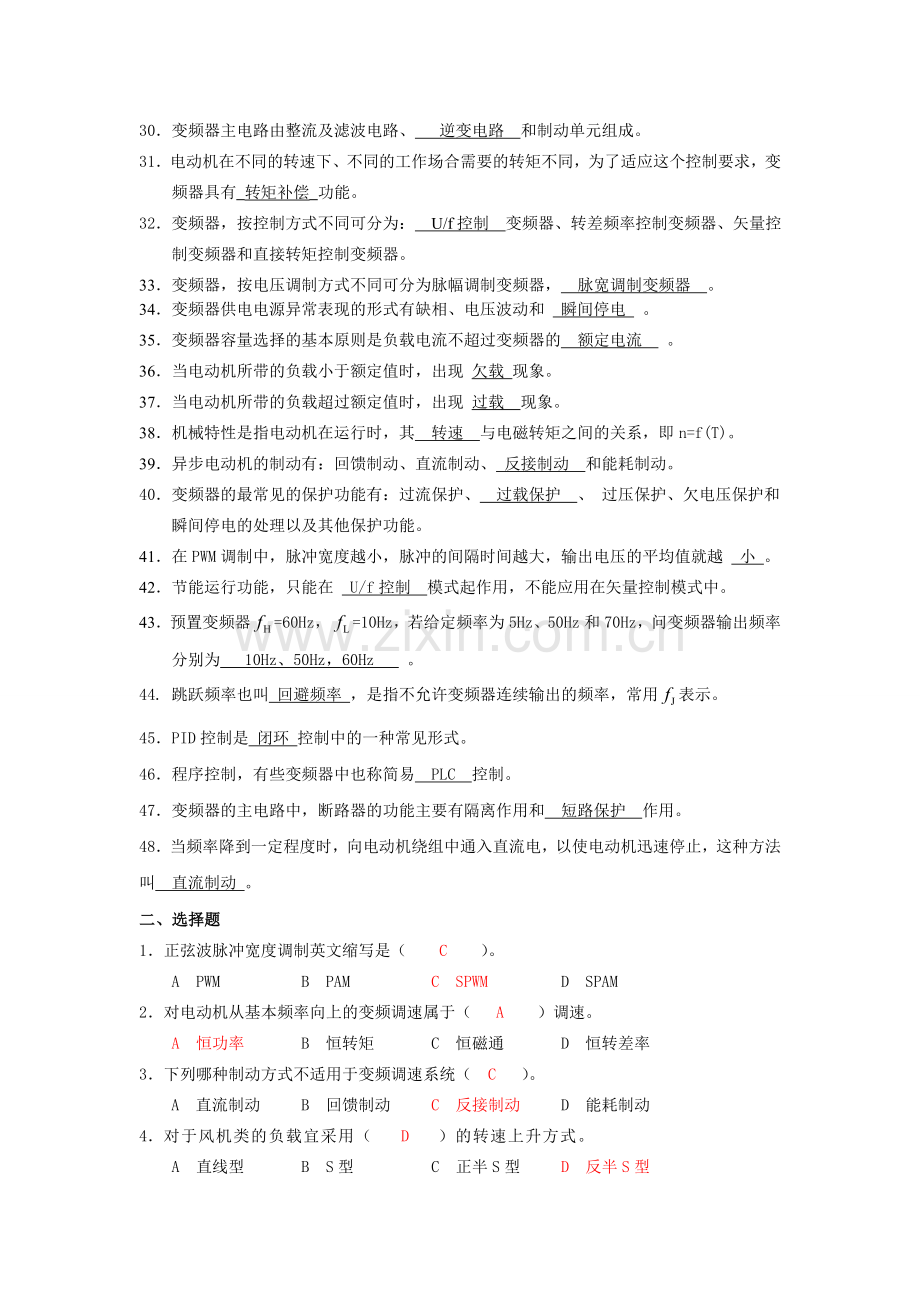

30．变频器主电路由整流及滤波电路、 逆变电路 和制动单元组成。
31．电动机在不同的转速下、不同的工作场合需要的转矩不同，为了适应这个控制要求，变频器具有_转矩补偿_功能。
32．变频器，按控制方式不同可分为： U/f控制 变频器、转差频率控制变频器、矢量控制变频器和直接转矩控制变频器。
33．变频器，按电压调制方式不同可分为脉幅调制变频器， 脉宽调制变频器 。
34．变频器供电电源异常表现的形式有缺相、电压波动和 瞬间停电 。
35．变频器容量选择的基本原则是负载电流不超过变频器的 额定电流 。
36．当电动机所带的负载小于额定值时，出现 欠载 现象。
37．当电动机所带的负载超过额定值时，出现 过载 现象。
38．机械特性是指电动机在运行时，其 转速 与电磁转矩之间的关系，即n=f(T)。
39．异步电动机的制动有：回馈制动、直流制动、 反接制动 和能耗制动。
40．变频器的最常见的保护功能有：过流保护、 过载保护 、 过压保护、欠电压保护和瞬间停电的处理以及其他保护功能。
41．在PWM调制中，脉冲宽度越小，脉冲的间隔时间越大，输出电压的平均值就越 小 。
42．节能运行功能，只能在 U/f控制 模式起作用，不能应用在矢量控制模式中。
43．预置变频器=60Hz，=10Hz，若给定频率为5Hz、50Hz和70Hz，问变频器输出频率分别为 10Hz、50Hz，60Hz 。
44. 跳跃频率也叫 回避频率 ，是指不允许变频器连续输出的频率，常用表示。
45．PID控制是 闭环 控制中的一种常见形式。
46．程序控制，有些变频器中也称简易 PLC 控制。
47．变频器的主电路中，断路器的功能主要有隔离作用和 短路保护 作用。
48．当频率降到一定程度时，向电动机绕组中通入直流电，以使电动机迅速停止，这种方法叫 直流制动 。
二、选择题
1．正弦波脉冲宽度调制英文缩写是（ C ）。
A PWM B PAM C SPWM D SPAM
2．对电动机从基本频率向上的变频调速属于（ A ）调速。
A 恒功率 B 恒转矩 C 恒磁通 D 恒转差率
3．下列哪种制动方式不适用于变频调速系统（ C ）。
A 直流制动 B 回馈制动 C 反接制动 D 能耗制动
4．对于风机类的负载宜采用（ D ）的转速上升方式。
A 直线型 B S型 C 正半S型 D 反半S型
5．佳川BP60系列变频器频率给定方式由功能码（ B ）设定。
A Cd01 B Cd00 C Cd02 D Cd03
6．佳川BP60系列变频器运行操作方式由功能码（ A ）设定。
A Cd01 B Cd00 C Cd02 D Cd03
7．三相异步电动机的转速除了与电源频率、转差率有关，还与（ A ）有关系。
A 磁极对数 P B 电源电压 C 磁感应强度 D 磁场强度
8．目前，在中小型变频器中普遍采用的电力电子器件是（ D ）。
A SCR B GTO C MOSFET D IGBT
9．IGBT属于（ B ）控制型元件。
A 电流 B 电压 C 电阻 D 频率
10．变频器的调压调频过程是通过控制（ B ）进行的。
A 载波 B 调制波 C 输入电压 D 输入电流
11．变频器种类很多，其中按滤波方式可分为电压型和（ A ）型。
A 电流 B 电阻 C 电感 D 电容
12．在变频调速系统中，变频器的热保护功能能够更好地保护电动机的（ D ）。
A 过热 B 过流 C 过压 D 过载
13．变频器是一种（ B ）装置 。
A 驱动直流电机 B 电源变换 C 滤波 D 驱动步进电机
14．佳川BP60变频器操作面板上的“RUN”指示灯在（ D ）时发光。
A 模式切换 B 监视模式 C 参数设定模式 D 运行模式
15．佳川BP60变频器操作面板上的“MODE”指示灯在（ A ）发光。
A 模式切换 B 监视模式 C 参数设定模式 D 运行模式
16．在U/f控制方式下，当输出频率比较低时，会出现输出转矩不足的情况，要求变频器具有（ C ）功能。
A 频率偏置 B 转差补偿 C 转矩补偿 D 段速控制
17．变频器常用的转矩补偿方法有：线性补偿、分段补偿和（ B ）补偿。
A 平方根 B 平方律 C 立方根 D 立方律
18．平方律转矩补偿法多应用在（ B ）的负载。
A 高转矩运行 B 风机类 C 低转矩运行 D 转速高
19．变频器的节能运行方式只能用于（ A ）控制方式。
A U/f B 矢量 C 直接转矩 D CVCF
20．高压变频器指工作电压在（ C ）kV以上的变频器。
A 3 B 5 C 6 D 10
21．IGBT的中文名称为（ C ）。
A 门极可关断晶闸管 B 达林顿管
C 绝缘栅双极型晶体管 D 可关断晶闸管
22．电力晶体管GTR属于（ C ）控制型元件。
A 电阻 B 频率 C 电流 D 电压
23． 工业洗衣机甩干时转速快，洗涤时转速慢，烘干时转速更慢，故需要变频器的（ C ）功能。
A 转矩补偿 B 频率偏置 C 段速控制 D 电压自动控制
24．为了避免机械系统发生谐振，变频器采用设置（ D ）的方法。
A 基本频率 B 上限频率 C 下限频率 D 回避频率
25．逆变电路的种类有电压型和（ A ）。
A 电流型 B 电阻型 C 电抗型 D 以上都不是
26．三相异步电动机的旋转磁场的转速为（ A ）。
A B C D 以上都不是
27．三相异步电动机的转速为（ B ）。
A B C D 以上都不是
28．带式输送机负载转矩属于（ A ）。
A 恒转矩负载 B 恒功率负载 C 二次方律负载 D 以上都不是
29．卷扬机负载转矩属于（ B ）。
A 恒转矩负载 B 恒功率负载 C 二次方律负载 D 以上都不是
30．风机、泵类负载转矩属于（ C ）。
A 恒转矩负载 B 恒功率负载 C 二次方律负载 D 以上都不是
31．（ A ）控制比较简单，多用于通用变频器，在风机、泵类机械的节能运转及生产流水线的工作台传动等。
A B 转差频率 C 矢量控制 D 直接转矩
32．下述选项中，（ D ）不是变频器的加速曲线（模式）。
A 线性方式 B S形方式 C 半S形方式 D Y形方式
33．空气压缩机属于（ A ）负载。
A 恒转矩 B 恒功率 C 二次方律 D 以上都不是
34．空气压缩机案例中，变频器一般采用（ A ）控制方式。
A B 转差频率 C 矢量 D 直接转矩
35．IGBT属于（ B ）控制型元件。
A 电流 B 电压 C 电阻 D 频率
36．在U/f控制方式下，当输出频率比较低时，会出现输出转矩不足的情况，要求变频器具有（ C ）功能。
A 频率偏置 B 转差补偿 C 转矩补偿 D 段速控制
37．异步电动机的机械特性曲线上的点表示（ A ）。
A 起动转矩 B 阻转矩 C 最大转矩 D 以上都不是
38．变频调速过程中，为了保持磁通恒定，必须保持（ C ）。
A 输出电压U不变 B 频率f不变
C U/F不变 D U·f不变
三、判断题
1. U/F控制可使电动机磁通保持一定。（√）
2. U/F控制是根据负载的变化随时调整变频器的输出。（×）
3. 变频器的接地必须与动力设备的接地点分开，不能共地。（√）
4. 转矩补偿设置太大会引起低频时空载电流过大。（√）
5. 变频调速系统过载保护具有反时限特性。（√）
6. 数字式电压表可以用来测量变频器输出电压。（×）
7. 中间直流环节采用大电感滤波的属于电压源变频装置。（×）
8. 用电抗器将输出电流强制成矩形波的交-交变频器属电流型变频装置。（√）
9. 保持定子供电电压为额定值时的变频控制是恒功率控制。（√）
10. 加速时间是指工作频率从0HZ上升至最大频率所需要的时间。（×）
11. 多台变频器安装在同一控制柜内，每台变频器必须分别和接地装置相连。（√）
12. 电动机在运行时的稳定温升不能超过其允许温升。（√）
13. 对于恒功率负载来说，当负载转速n降低时，负载转矩TL也降低。（×）
14. 采用外控方式时，应接通变频器的电源后，再接通控制电路来控制电动机的起、停。（√）
15. 在变频运行中，由于达到某个频率时会发生共振，因此必须回避这些共振频率。（对）
17. U/F控制是使变频器的输出在改变频率的同时也改变电压。（√）
四、综合题
1、简述变频调速的基本原理。
2、试述变频调速系统的优点。
3、简述变频器保护电路的功能及分类。
4、什么是PWM技术？
5、变频器常用的控制方式有哪些？
6、为了保证变频器的可靠运行在哪些工作环境中必须安装输入电抗器？
7、变频器的频率给定方式有哪几种？
8、过电流跳闸的原因分析。
9、电压跳闸的原因分析。
10、电动机不转的原因分析。
11、在变频调速过程中，为什么必须同时变压？
12、试述变频器的选用原则。
13、变频器的通断电是在停止输出状态下进行的，为什么在运行状态下一般不允许切断电源？
14、分析与工频切换电路中继电器控制电路的工作过程？
15、.变频器在运行前需要经过哪几个步骤的操作？
16、变频器给定起动频率的预置的根据是什么？
17、变频调速拖动系统必须满足哪些基本条件？
18、变频器的外接输入端子和外接输出端子有哪些？
19、变频调速拖动系统中，如果生产机械要求的加速时间很短，而拖动系统的惯性又很大，有何对策？
20、变频器有几种频率给定方式？
21、分析变频器因“过热”跳闸的可能原因有哪些？
22、分析变频器因功能预置不当形成过电流的主要原因
23、如图所示变频器正反转控制电路，仔细分析电路并回答下列问题：
（1） 说明图中各按钮的作用？（正反转停止运行按钮、正转启动按钮、反转启动按钮、控制变频器通电按钮、控制变频器断电按钮）。
（2） 变频器在正转或反转运行时，是否能通过操作SB2断开变频器电源？为什么？

25、晶闸管的导通条件和关断条件是什么？
26、说明GTO晶闸管的开通和关断原理。
27、交-直-交变频器的主电路包括哪些组成部分？说明各部分的作用。
28、电网电压对变频器运行会产生什么影响？如何防止？
