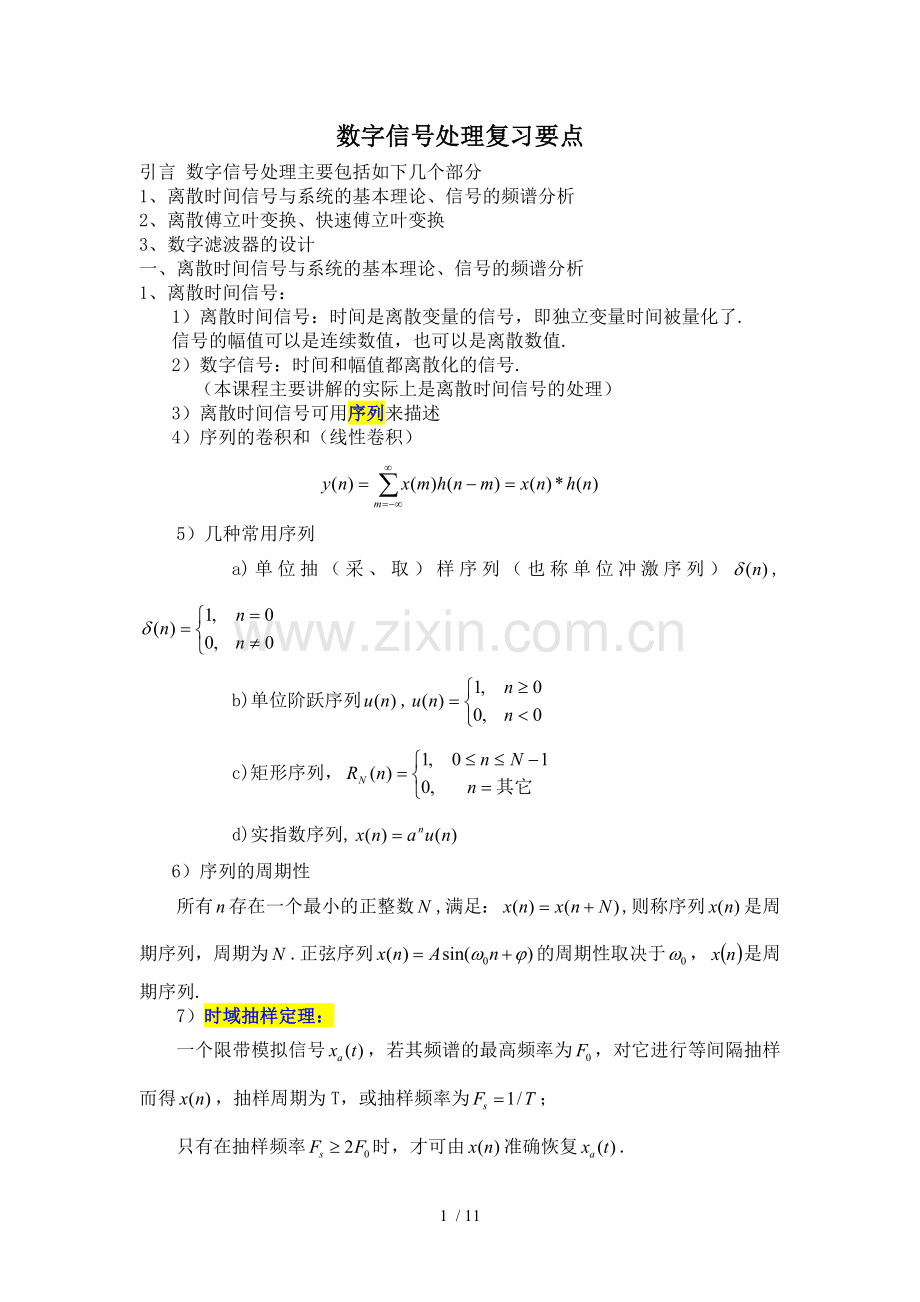

引言 数字信号处理主要包括如下几个部分
1、 离散时间信号与系统的基本理论、信号的频谱分析
2、 离散傅立叶变换、快速傅立叶变换
3、 数字滤波器的设计
一、离散时间信号与系统的基本理论、信号的频谱分析
1、离散时间信号：
1）离散时间信号：时间是离散变量的信号，即独立变量时间被量化了.
信号的幅值可以是连续数值，也可以是离散数值.
2） 数字信号：时间和幅值都离散化的信号.
（本课程主要讲解的实际上是离散时间信号的处理）
3） 离散时间信号可用序列来描述
4） 序列的卷积和（线性卷积）

5）几种常用序列
a)单位抽（采、取）样序列（也称单位冲激序列）,
b)单位阶跃序列,
c)矩形序列，
d)实指数序列,
6） 序列的周期性
所有存在一个最小的正整数,满足：,则称序列是周期序列，周期为.正弦序列的周期性取决于，是周期序列.
7）时域抽样定理：
一个限带模拟信号，若其频谱的最高频率为，对它进行等间隔抽样而得，抽样周期为T，或抽样频率为；
只有在抽样频率时，才可由准确恢复.

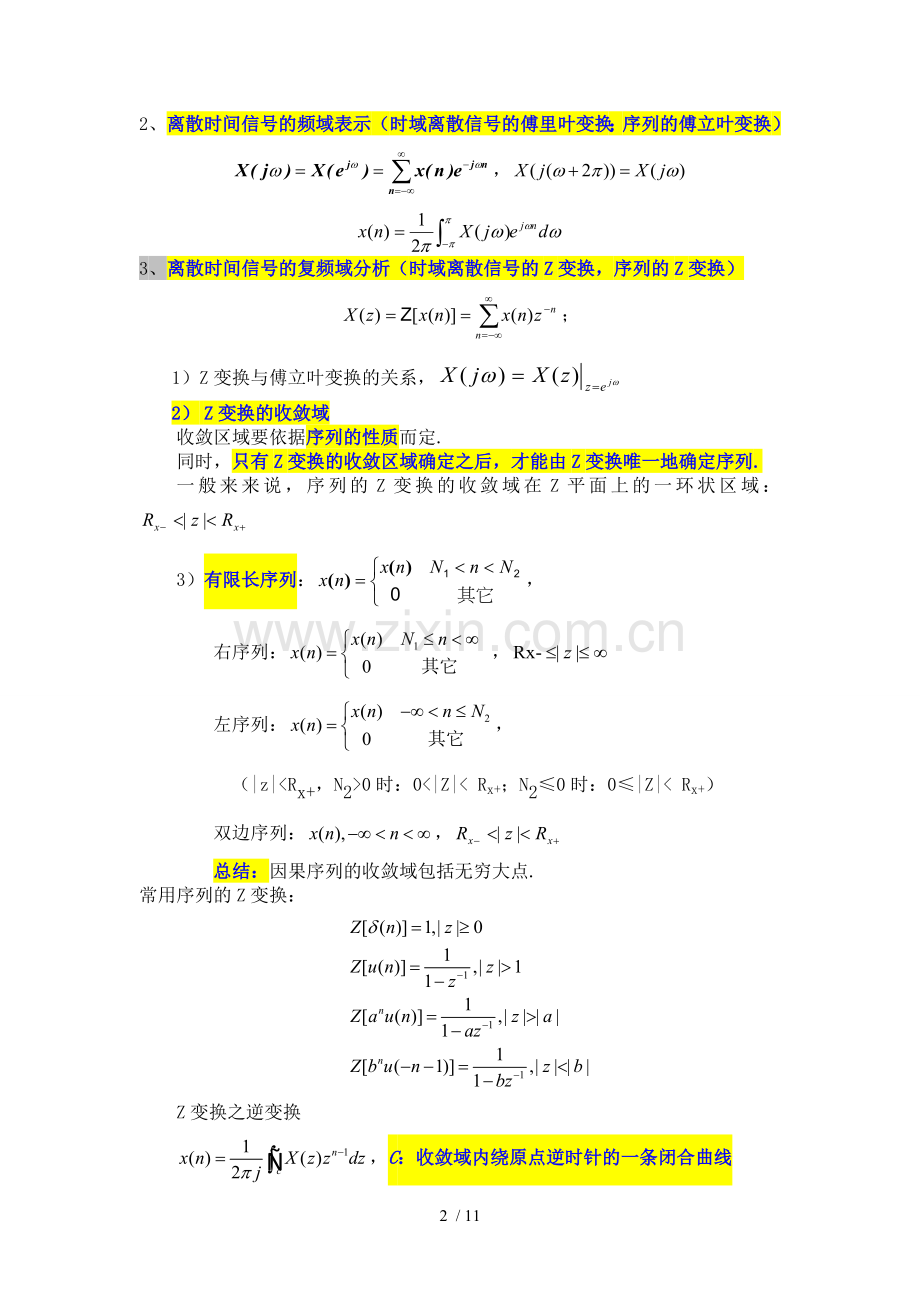

2、离散时间信号的频域表示（时域离散信号的傅里叶变换；序列的傅立叶变换）
，

3、离散时间信号的复频域分析（时域离散信号的Z变换，序列的Z变换）
；
1） Z变换与傅立叶变换的关系，
2） Z变换的收敛域
收敛区域要依据序列的性质而定.
同时，只有Z变换的收敛区域确定之后，才能由Z变换唯一地确定序列.
一般来来说，序列的Z变换的收敛域在Z平面上的一环状区域：
3）有限长序列：，
右序列： ，
左序列：，
（|z|<Rx+，N2>0时：0<|Z|< Rx+；N2≤0时：0≤|Z|< Rx+）
双边序列：，
总结：因果序列的收敛域包括无穷大点.
常用序列的Z变换：

Z变换之逆变换
，C：收敛域内绕原点逆时针的一条闭合曲线
1） 留数定理：，
即
对于单极点zi：
2） 留数辅助定理（C内有高阶极点时）：

适用条件：F(z)在C外M个极点zm，且分母多项式z的阶次比分子多项式高二阶或二阶以上！！
3） 利用部分分式展开：，然后利用定义及常用序列的Z变换求解.
4、离散时间系统：
系统函数：，
冲激响应：
5、 线性系统：满足叠加原理的系统.
6、 移不变系统：若，则
7、 线性移不变系统
设系统的输入序列为x(n)，它可以表示为单位取样序列的移位加权和，即:

那么，系统对应的输出为：
如果该系统是一线性移不变系统，根据其线性则有：

又根据移不变性和h(n)定义，则有：
冲激响应：
所以此时系统输出为：
，，
8、 系统的频率特性可由其零点及极点确定

（式中，zk是极点，zi是零点；在极点处，序列x(n)的Z变换是不收敛的，因此收敛区域内不应包括极点.）
9、 稳定系统：有界的输入产生的输出也有界的系统，
即：若，则
线性移不变系统是稳定系统的充要条件：
或：其系统函数H(z)的收敛域包含单位圆 |z|=1
10、 因果系统：时刻的输出只由时刻之前的输入决定.
线性移不变系统是因果系统的充要条件：
或：其系统函数H(z)的收敛域在某圆外部：即：|z|>Rx
11、 稳定因果系统：同时满足上述两个条件的系统——P62
线性移不变系统是因果稳定系统的充要条件：，
或：H(z)的极点在单位园内，且H(z)的收敛域满足：
12、 差分方程
线性移不变系统可用线性常系数差分方程表示（差分方程的初始条件应满足松弛条件）

13、 差分方程的解法
1）直接法：递推法
2）经典法
3）由Z变换求解
二、 离散傅立叶变换、快速傅立叶变换（第三、四章）
1、周期序列的离散傅立叶级数（DFS）

其中：=
2、有限长序列的离散傅立叶变换(DFT)
，0≤≤
，0≤n≤
应当注意，虽然和都是长度为的有限长序列，但他们分别是由周期序列和截取其主周期（主值区间）得到的，本质上是做DFS或IDFS，所以不能忘记它们的隐含周期性.尤其是涉及其位移特性时更要注意.
3、离散傅立叶变换与Z变换的关系

4、频域抽样定理
对有限长序列x(n)的Z变换X(z)在单位圆上等间隔抽样，抽样点数为N，或抽样间隔为，当N≥M时，才可由X(k)不失真恢复.
内插公式：
5、周期卷积、循环卷积
周期（线性）卷积：
循环卷积：
6、用周期（周期）卷积计算有限长序列的线性卷积
对周期要求：（N1、N2分别为两个序列的长度）
7、时域抽取基2 FFT算法（DIT-FFT）
1）数据要求：

1、N=8，FFT运算流图

2、DIT―FFT的运算规律
序列长N=2M点的FFT，有M级蝶形，每级有N/2个蝶形运算.

每个蝶形都要乘以旋转因子WpN，p称为旋转因子的指数.
，
第L级共有B=2L-1个不同的旋转因子；同一蝶形运算两输入数据的距离B=2L-1.
同一级中，每个蝶形的两个输入数据只对本蝶形有用，每个蝶形的输入、输出数据节点在同一条水平线上.经过M级运算后，原来存放输入序列数据的N个存储单元中可依次存放X(k)的N个值.
原位计算：利用同一存储单元存储蝶形计算的输入输出数据.
3） DIT-FFT计算效率（复数运算）：
乘法运算次数：，加法计算次数：
（对比DFT运算：乘法运算次数：，加法计算次数：）（复数运算）
8、利用DFT对模拟信号进行谱分析
首先必须对信号进行采样，使之变成离散信号，然后，就可按照前面的方法，用 FFT来对连续信号进行频谱分析.按采样定理，采样频率应大于2倍信号的最高频率，为了满足采样定理，一般在采样之前要设置一个抗混迭低通滤波器.由此可得到用FFT对模拟信号进行频谱分析的方框图如下

截断的信号时间长度为Tp=NT，F表示对模拟信号频谱的采样间隔，所以称之为频率分辨率
，
信号分析过程中为了避免混叠，要求
，
为提高频率分辨率可以增加采样点数N，或者增加对信号的观察时间Tp
——例3.4.2及习题18
注意：：用 FFT 进行频谱存在的问题 1） 频谱泄漏 ，2）为栅栏效应.
各种形式的傅里叶变换：
非周期实连续时间信号的傅里叶变换：频谱是一个非周期的连续函数；
周期性连续时间信号的傅里叶变换：频谱是非周期性的离散频率函数；
非周期离散信号的傅里叶变换：频率函数是周期的连续函数；
离散周期序列的傅里叶变换：具有既是周期又是离散的频谱.
三、 数字滤波器的设计
（一） FIR滤波器的设计

1、特点：可实现严格的线性相位特性、系统是稳定的、因果的；阶数较高.
2、实现线性相位的条件
（1）h(n)为实数
（2） A类线性相位：h(n)=h(N-1-n)
可以设计一般意义下的FIR滤波器；N是偶数时，不能做高通滤波器.
或 B类线性相位：h(n)=-h(N-1-n) 对称中心：m=(N-1)/2
适于做希尔伯特变换器，微分器和正交网络.
3、主要设计方法
用窗函数法设计FIR滤波器的步骤
（1） 给定希望逼近的频率响应函数Hd(ejω).
，
FIR滤波器的网络结构：
直接型：
级联型：将H(z)进行因式分解，并将共轭成对的零点放在一起，形成一个实系数的二阶形式；级联型网络结构就是由一阶或二阶因子构成的级联结构，其中每一个因式都用直接型实现.
设FIR网络系统函数H(z)为：H(z) = 0.96 + 2.0z-1 + 2.8z-2 + 1.5z-3
画出H(z)的直接型结构和级联型结构.
解： 将H(z)因式分解得： H(z)=(0.6+0.5z-1)(1.6+2z-1+3z-2)
其直接型结构和级联型结构分别如下图的b图、a图所示.
a图 b图
（2） 求单位脉冲响应hd(n).
（3） 由过渡带宽及阻带最小衰减的要求可选定窗形状，并估计窗口长度N：
设待求滤波器的过渡带用Δω表示，它近似等于窗函数主瓣宽度.
因过渡带Δω近似与窗口长度成反比， N≈A/Δω，A决定于窗口形式.例如，矩形窗A=4π，海明窗A=8π等，A参数选择参考表.按照过渡带及阻带衰减情况，选择窗函数形式.
原则是在保证阻带衰减满足要求的情况下， 尽量选择主瓣窄的窗函数.
（4） 最后，计算所设计的FIR滤波器的单位脉冲响应h(n)：
h(n)=hd(n)w(n) 0≤n≤N-1
（5）由h(n)求FIR滤波器的系统函数H(z)
（二） IIR滤波器的设计
1、特点
• 阶数少、运算次数及存储单元都较少
• 适合应用于要求相位特性不严格的场合.
• 有现成的模拟滤波器可以利用，设计方法比较成熟.
• 是递归系统，存在稳定性问题.
2、间接设计方法——先设计模拟滤波器，然后转换成数字滤波器.
脉冲（冲激）响应不变法——基于butterworth模拟低通滤波器设计过程：
(1) 将数字滤波器设计指标转换为相应的模拟滤波器指标.
；
(2) 设计相应的模拟滤波器，得到模拟系统函数Ha(s).根据单调下降要求，选择巴特沃思滤波器.求出波纹幅度参数为
， ，
根据通带衰减要求计算3 dB截止频率Ωc

或根据阻带衰减要求计算3 dB截止频率Ωc

(3) 查表求归一化Ga(p).

或
(4) 将p=s/Ωc代入Ga(p)，得到实际的滤波器系统函数

（5） 将T和代入，将模拟滤波器系统函数Ha(s)转换成数字滤波器系统函数H(z)，即 ：
脉冲（冲激）响应不变法的特点：
• 有混叠失真
• 只适于限带滤波器
• 不适合高通或带阻数字滤波器的设计
双线性变换法——设计数字低通滤波器系统函数H(z)
这种方法的主要特点是先进行频率变换，求模拟滤波器的频率指标

按照模拟低通滤波器的技术指标设计过渡模拟低通滤波器，然后用将模拟滤波器Ha(s)转换成数字低通滤波器系统函数H(z).
特点：
(i) 稳定性不变
（ii） 无混叠
（iii）频率非线性变换，会产生畸变，设计时，频率要做预畸变处理
无限长脉冲响应滤波器的网络结构

1) 直接型： 根据系统的差分方程：

记忆方法：天女散花；反馈在前；分子在后.
2) 级联型
　　若将N阶IIR滤波器的系统函数H(z)的分子和分母分别进行因式分解，得到多个因式连乘积的形式 ：

或表示为：
其中，式中Hi(z)为一阶或二阶的数字网络的系统函数，每个Hi(z)的网络结构均采用直接型网络结构；
多项式的系数是实数， Cr和dr是实数或者是共轭成对的复数.将共轭成对的零点(极点)放在一起，形成一个二阶多项式，其系数仍为实数.再将分子、分母均为实系数的二阶多项式放在一起，形成一个二阶网络Hj(z)：

(a) 直接型一阶网络结构； (b)直接型二阶网络结构
3) 并联型
如果将系统函数H(z)展成部分分式形式，就可以得到滤波器的并联型结构即：

Hi(z)通常为一阶网络和二阶网络，系数均为实数.将x(n)送入每个二阶(一阶)网络后，将所有输出相加得到输出y(n).
例：，其并联型网络结构如下图所示：
