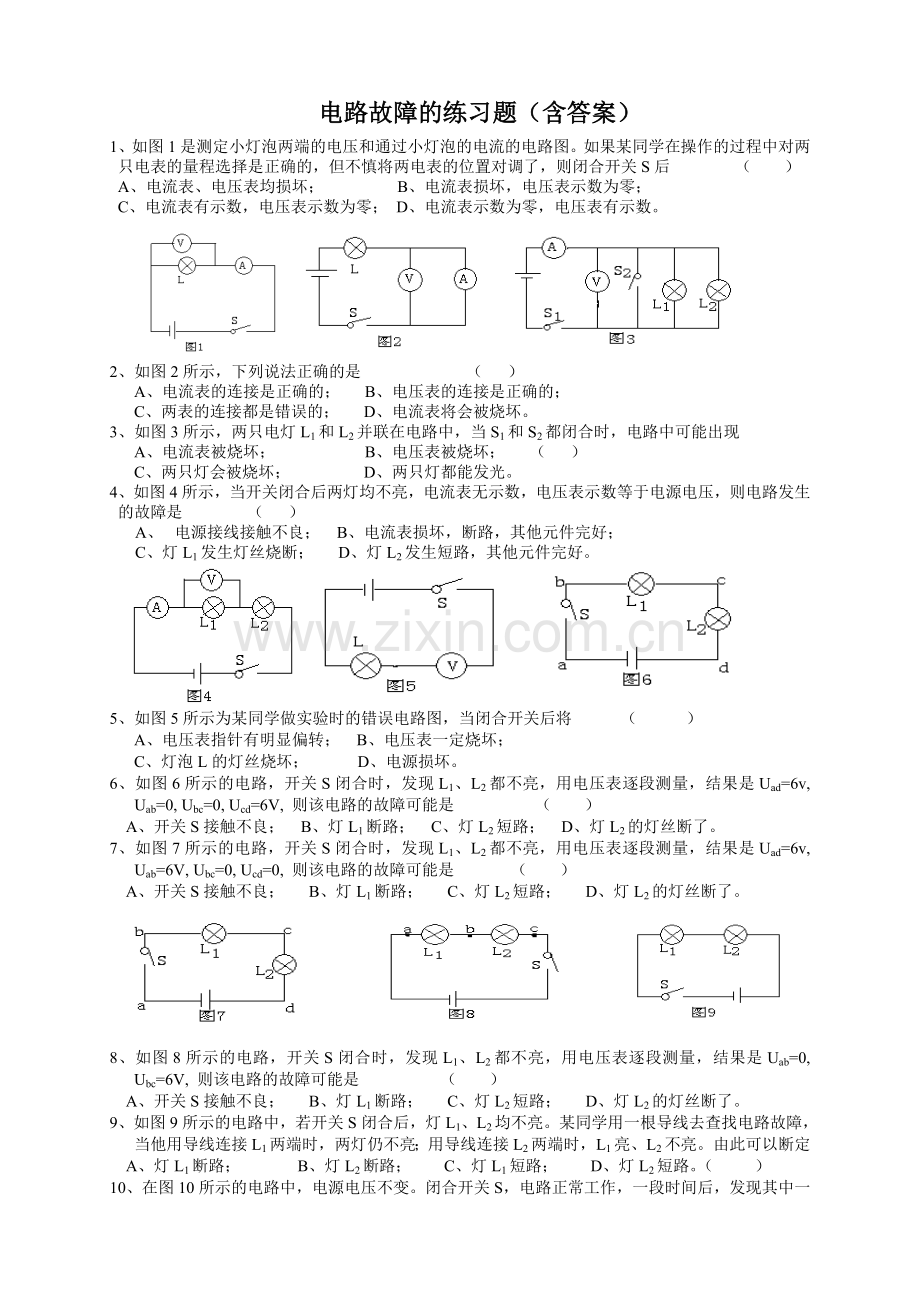

电路故障的练习题（含答案）1、如图1是测定小灯泡两端的电压和通过小灯泡的电流的电路图。如果某同学在操作的过程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S后 （ ）A、电流表、电压表均损坏； B、电流表损坏，电压表示数为零； C、电流表有示数，电压表示数为零； D、电流表示数为零，电压表有示数。 2、如图2所示，下列说法正确的是 （ ） A、电流表的连接是正确的； B、电压表的连接是正确的； C、两表的连接都是错误的； D、电流表将会被烧坏。3、如图3所示，两只电灯L1和L2并联在电路中，当S1和S2都闭合时，电路中可能出现 A、电流表被烧坏； B、电压表被烧坏； （ ） C、两只灯会被烧坏； D、两只灯都能发光。4、如图4所示，当开关闭合后两灯均不亮，电流表无示数，电压表示数等于电源电压，则电路发生的故障是 （ ）A、 电源接线接触不良； B、电流表损坏，断路，其他元件完好；C、灯L1发生灯丝烧断； D、灯L2发生短路，其他元件完好。 5、如图5所示为某同学做实验时的错误电路图，当闭合开关后将 （ ） A、电压表指针有明显偏转； B、电压表一定烧坏； C、灯泡L的灯丝烧坏； D、电源损坏。6、如图6所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是Uad=6v, Uab=0, Ubc=0, Ucd=6V, 则该电路的故障可能是（）A、开关S接触不良； B、灯L1断路； C、灯L2短路； D、灯L2的灯丝断了。7、如图7所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是Uad=6v, Uab=6V, Ubc=0, Ucd=0, 则该电路的故障可能是 （）A、开关S接触不良； B、灯L1断路； C、灯L2短路； D、灯L2的灯丝断了。8、如图8所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是Uab=0, Ubc=6V, 则该电路的故障可能是（）A、开关S接触不良； B、灯L1断路； C、灯L2短路； D、灯L2的灯丝断了。9、如图9所示的电路中，若开关S闭合后，灯L1、L2均不亮。某同学用一根导线去查找电路故障，当他用导线连接L1两端时，两灯仍不亮；用导线连接L2两端时，L1亮、L2不亮。由此可以断定 A、灯L1断路； B、灯L2断路； C、灯L1短路； D、灯L2短路。（ ）10、在图10所示的电路中，电源电压不变。闭合开关S，电路正常工作，一段时间后，发现其中一个电压表示数变大，则 （ ） A、灯L1可能变亮； B、灯L1亮度可能不变；C、灯L2可能断路； D、灯L2可能短路。11、在如图11所示的电路中，当闭合开关S后，发现灯都不亮，电流表的指针几乎指在“0”刻度线不动，电压表指针有明显偏转，该电路中的故障可能是 （ ） A、电流表坏了；B、灯泡L1的灯丝断了；C、两个灯泡都断路； D、灯泡L2的灯丝断了。12、在如图12所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是 A、灯L1短路； B、灯L2短路； C、灯L1断路； D、灯L2断路。 （ ）13、把电池组、开关、灯泡L1和L2及若干导线组成串联电路，并用电压表测灯L1两端的电压，当开关闭合时发现电压表读数为零，则可能出现的故障是（多选） （ ） A、L1的灯丝断了； B、L2的灯丝断了； C、L1发生了短路； D、L2发生了短路。14、如图13所示，当闭合开关S时，电灯L1和L2都不亮，电流表示数为零，电压表示数为电源的电压，则下列分析中错误的是 （ ） A、电流表断路，电灯L1和L2完好； B、L1灯丝断路，电流表和L2完好； C、L2灯丝断路，电流表和L1完好； D、L1、L2灯丝都断路，而电流表完好。15、在图14所示的电路中，a、b、c、d为四个接线柱。闭合开关后灯不亮，已经确定是由于灯泡开路或短路引起。在不允许拆开电路的情况下，请你用一个电压表或一个电流表分别对故障进行判断，把方法和判断结果填入下表中。（每种电表各填一种方法）电表方法（接在何处、开关开闭情况）现象和结论电流表电压表16、某同学做实验时，如下图连接电路，闭合开关后，灯泡正常发光，但安培表指针不动，伏特表有读数，那么有可能是（ ）A安培表已被烧坏，致使电路不通 B安培表完好，但未与导线接牢C灯L的灯座接线处短路 D安培表被短路AvL1L2s17、在如图所示的电路中，当开关闭合时，电灯不亮，电流表无读数，电压表读数为电源电压，以下不可能的情况是：（ ）、电流表中断路，和都完好、灯丝断路，电流表和都完好、灯丝断路，电流表和都完好、和灯丝都断路，而电流表完好18、如图所示，S闭合后，两个灯泡均不发光，电流表的指针也几乎不动，但电压表的指针确有明显的偏转，该电路的故障可能是：（）A电流表坏了或未接好。BL2的灯丝烧断或灯座与灯泡没接触。CL1和L2的灯丝都被烧断。DL1的灯丝被烧断或没接好参考答案：1、D2、B3、A4、C5、A6、D7、A 8、D9、B10、C11、D12、D13、B、C14、A15、电表方法（接在何处、开关开闭情况）现象和结论电流表a b 并关闭合有示数 灯L断路无示数 灯L短路电压表a b 并关闭合有示数 灯L断路无示数 灯L短路16、D17、A18、D19、C、D20、C
