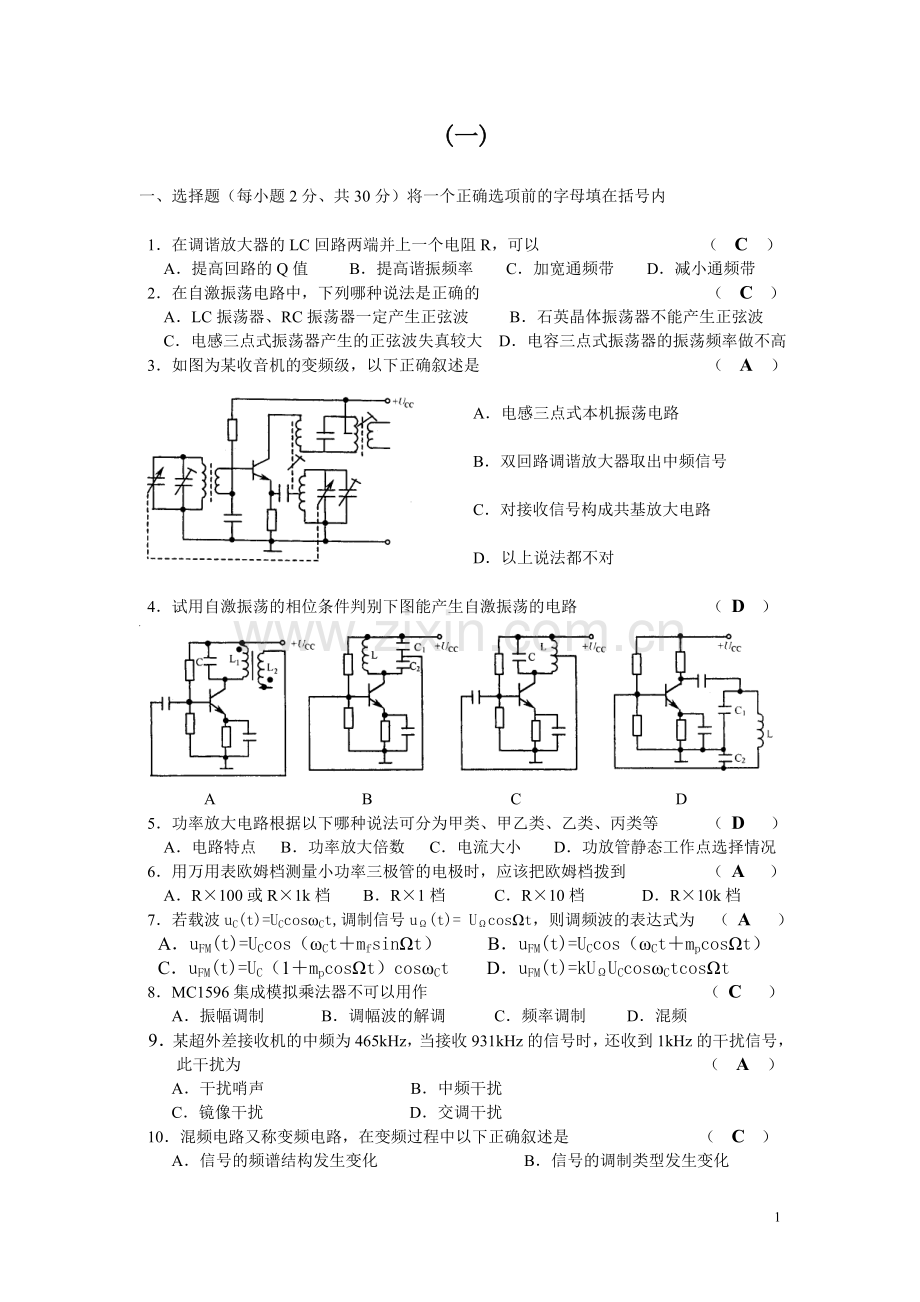

1、 (一)一、选择题（每小题2分、共30分）将一个正确选项前的字母填在括号内 1在调谐放大器的LC回路两端并上一个电阻R，可以 （ C ） A提高回路的Q值 B提高谐振频率 C加宽通频带 D减小通频带 2在自激振荡电路中，下列哪种说法是正确的 （ C ） ALC振荡器、RC振荡器一定产生正弦波 B石英晶体振荡器不能产生正弦波 C电感三点式振荡器产生的正弦波失真较大 D电容三点式振荡器的振荡频率做不高 3如图为某收音机的变频级，以下正确叙述是 （ A ） A电感三点式本机振荡电路 B双回路调谐放大器取出中频信号 C对接收信号构成共基放大电路 D以上说法都不对 4试用自激振荡的相位条件判别下图能产生
2、自激振荡的电路 （ D ） A B C D 5功率放大电路根据以下哪种说法可分为甲类、甲乙类、乙类、丙类等 （ D ） A电路特点 B功率放大倍数 C电流大小 D功放管静态工作点选择情况 6用万用表欧姆档测量小功率三极管的电极时，应该把欧姆档拨到 （ A ） AR100或R1k档 BR1档 CR10档 DR10k档 7若载波uC(t)=UCcosCt,调制信号u(t)= Ucost，则调频波的表达式为 （ A ）AuFM(t)=UCcos（Ctmfsint） BuFM(t)=UCcos（Ctmpcost）CuFM(t)=UC（1mpcost）cosCt DuFM(t)=kUUCcosCtcos

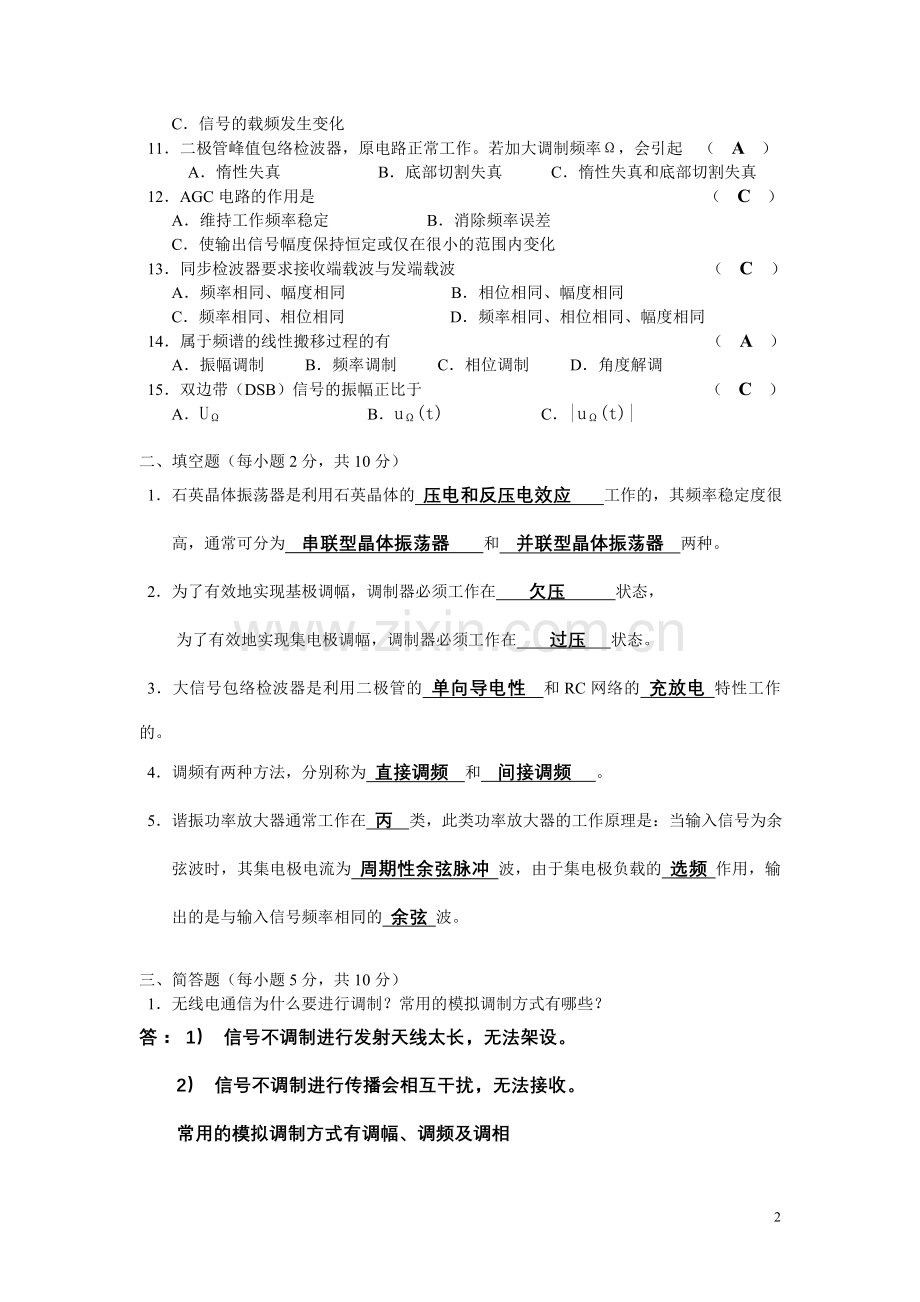

3、t 8MC1596集成模拟乘法器不可以用作 （ C ）A振幅调制 B调幅波的解调 C频率调制 D混频 9某超外差接收机的中频为465kHz，当接收931kHz的信号时，还收到1kHz的干扰信号，此干扰为 （ A ）A干扰哨声 B中频干扰C镜像干扰 D交调干扰 10混频电路又称变频电路，在变频过程中以下正确叙述是 （ C ）A信号的频谱结构发生变化 B信号的调制类型发生变化C信号的载频发生变化 11二极管峰值包络检波器，原电路正常工作。若加大调制频率，会引起 （ A ） A惰性失真 B底部切割失真 C惰性失真和底部切割失真 12AGC电路的作用是 （ C ） A维持工作频率稳定 B消除频率误差C
4、使输出信号幅度保持恒定或仅在很小的范围内变化 13同步检波器要求接收端载波与发端载波 （ C ） A频率相同、幅度相同 B相位相同、幅度相同 C频率相同、相位相同 D频率相同、相位相同、幅度相同 14属于频谱的线性搬移过程的有 （ A ）A振幅调制 B频率调制 C相位调制 D角度解调 15双边带（DSB）信号的振幅正比于 （ C ） AU Bu(t) C|u(t)|二、填空题（每小题2分，共10分） 1石英晶体振荡器是利用石英晶体的 压电和反压电效应 工作的，其频率稳定度很高，通常可分为 串联型晶体振荡器 和 并联型晶体振荡器 两种。 2为了有效地实现基极调幅，调制器必须工作在 欠压 状态，为
5、了有效地实现集电极调幅，调制器必须工作在 过压 状态。 3大信号包络检波器是利用二极管的 单向导电性 和RC网络的 充放电 特性工作的。 4调频有两种方法，分别称为 直接调频 和 间接调频 。 5谐振功率放大器通常工作在 丙 类，此类功率放大器的工作原理是：当输入信号为余弦波时，其集电极电流为 周期性余弦脉冲 波，由于集电极负载的 选频 作用，输出的是与输入信号频率相同的 余弦 波。三、简答题（每小题5分，共10分） 1无线电通信为什么要进行调制？常用的模拟调制方式有哪些？答： 1） 信号不调制进行发射天线太长，无法架设。2） 信号不调制进行传播会相互干扰，无法接收。常用的模拟调制方式有调幅、
6、调频及调相2锁相环路与自动频率控制电路实现稳频功能时，哪种性能优越？为什么？答：锁相环路稳频效果优越。这是由于一般的AFC技术存在着固有频率误差问题（因为AFC是利用误差来减小误差），往往达不到所要求的频率精度，而采用锁相技术进行稳频时，可实现零偏差跟踪。四、如图所示调谐放大器，问：1 LC回路应调谐在什么频率上？2 为什么直流电源要接在电感L的中心抽头上？3 电容C1、C3的作用分别是什么？4 接入电阻R4的目的是什么？（8分）解：1. LC回路应调谐在输入信号ui的频 率上 2直流电源要接在电感L的中心抽头上是使本电路晶体管的输出端部分接入调谐回路，其目的是要达到预定的选择性和通频带要求
7、3电容C1、C3是高频旁路电容，它们的作用是保证放大器工作在放大区 4接入电阻R4的目的是降低Q值，加宽放大器的通频带五、已知载波电压uC(t)=5cos2106t，调制信号电压u(t)=2cos2103t，令常数ka1。试：1 写出调幅表达式；2 求调幅系数及频带宽度；3 画出调幅波的波形和频谱图。 （12分）解：1. ma=kaUm/Ucm=0.4uAM(t)=UCm（1macost）cosCt=5(1+0.4 cos2103t) cos2106t2. ma=kaUm/Ucm=0.4 BW=2F=2kHz3. 图（略）六、给定调频波的中心频率fc50MHz，最大频偏fm75kHz，求：1
8、当调制信号频率F300Hz时，调频指数mf及调频波有效带宽BW2 当调制信号频率F15kHz时，调频指数mf及调频波有效带宽BW （10分）解：1. 调频指数mf=fm/F=250rad BW=2(fm+F)=150.6kHz 2. 调频指数mf=fm/F=5rad BW=2(fm+F)=180kHz七、在大信号包络检波电路中，已知：uAM（t）=10（1+0.6cos2103t）cos2106t (v), 图中 RL=4.7k,CL=0.01F,检波效率d=a=0.85求: 1.检波器输入电阻Ri 2.检波后在负载电阻RL上得到的直流电压UD和低频电压振幅值Um 3.当接上低频放大器后,若R
9、L=4k,该电路会不会产生负峰切割失真? 4.按检波二极管的方向,若要实现反向AGC控制,受控管为NPN管,则AGC 电压加到受控管的哪个电极? (20分) 解：1. Ri= RL /2=2.35k2. 直流电压UD=8.5V 低频电压振幅值 Um=0.850.6105.1V3. 会产生负峰切割失真4. AGC电压加到受控管的发射极（二）一、 选择题（每小题2分、共30分）将一个正确选项前的字母填在括号内 1正弦波振荡器中正反馈网络的作用是 （ A ）A 保证产生自激振荡的相位条件 B 提高放大器的放大倍数，使输出信号足够大 C 产生单一频率的正弦波 2电容三点式LC正弦波振荡器与电感三点式L
10、C正弦波振荡器比较，优点是 （ B ）A电路组成简单 B输出波形好 C容易调节振荡频率 D 频率稳定度高 3 高频功率放大器放大AM信号时，工作状态应选 （ A ）A欠压 B临界 C过压 4 高频小信号调谐放大器主要工作在 （ A ）A甲类 B乙类 C甲乙类 D丙类 5如图所示为示波器测量正弦波波形参数的画面，若“VOLTS/DIV”的指示值是2V，则所测正弦波的峰值为 （ B ） A9.2V B4.6V C6.5V D3.25V 6如图所示电路，以下说法正确的是 （ C ）A 该电路由于放大器不能正常工作，不能产生正弦波振荡B 该电路由于无选频网络，不能产生正弦波振荡C 该电路由于不满足相位
11、平衡条件，不能产生正弦波振荡D 该电路满足相位平衡条件，可能产生正弦波振荡 7 关于通角的说法正确的是 （ B ）A 是指一个信号周期内集电极电流导通角度 B 是指一个信号周期内集电极电流导通角度的一半 C 是指一个信号周期内集电极电流导通角度的两倍 8调制的描述 （ C ）A 用载波信号去控制调制信号的某一个参数，使该参数按特定的规律发生变化。B 用调制信号去控制载波信号的某一个参数，使该参数按特定的规律发生变化。C 用调制信号去控制载波信号的某一个参数，使该参数随调制信号的规律发生变化。 9在波形上它的包络与调制信号形状完全相同的是 （ A ）AAM BDSB CSSB DVSB 10混频
12、器与变频器的区别 （ B ）A混频器包括了本振电路 B变频器包括了本振电路C两个都包括了本振电路 D两个均不包括本振电路 11直接调频与间接调频相比，以下说法正确的是 （ C ）A直接调频频偏较大，中心频率稳定 B间接调频频偏较大，中心频率不稳定C直接调频频偏较大，中心频率不稳定 D间接调频频偏较大，中心频率稳定 12一同步检波器，输入信号为uS =UScos（C）t，恢复载波ur =Urcos（C t）,输出信号将产生 （ C ）A振幅失真 B频率失真 C相位失真 13鉴频特性曲线的调整内容不包括 （ B ）A零点调整 B频偏调整C线性范围调整 D对称性调整 14某超外差接收机接收930kH
13、z的信号时，可收到690kHz和810kHz信号，但不能单独收到其中一个台的信号，此干扰为 （ D ）A干扰哨声 B互调干扰C镜像干扰 D交调干扰 15调频信号uAM(t)=UCcos（Ctmfsint）经过倍频器后，以下说法正确的是（ C ）A 该调频波的中心频率、最大频偏及均得到扩展，但mf不变B 该调频波的中心频率、mf及均得到扩展，但最大频偏不变C 该调频波的中心频率、最大频偏及mf均得到扩展，但不变D 该调频波最大频偏、及mf均得到扩展，但中心频率不变二、 填空题（每空1分，共15分）1.放大器的噪声系数NF是指输入端的信噪比 与输出端的 信噪比 两者的比值，用分贝表示即为 10lg
14、（Psi/PNi）/(Pso/PNo) 。2电容三点式振荡器的发射极至集电极之间的阻抗Zce性质应为 容性 ，发射极至基极之间的阻抗Zbe性质应为 容性 ，基极至集电极之间的阻抗Zcb性质应为 感性 。 3解调是调制的 逆 过程。振幅调制信号的解调电路称为振幅 检波电路 ，它的作用是 从调幅信号中不失真地捡出调制信号 。 4常用的混频电路有 二极管混频 、 三极管混频 和 场效应管混频 等。 5调频和调幅相比，调频的主要优点是 抗干扰性强 、 信号传输保真度高 和 调频发射机的功率放大管的利用率高 。三、 某发射机输出级在负载RL=100上的输出信号为us(t)=4（10.5cost）cosC
15、t V，请问：1该输出信号是什么已调信号？该信号的调制度m？2总的输出功率Pav？3画出该已调信号的波形、频谱图并求频带宽度BW （15分）解：1该输出信号是调幅信号。该信号的调制度m0.52总的输出功率Pav（10.5m2a）Pc （10.5m2a）U2cm/2RL0.09W4V1V1VCC+C-3 BW2/2p=/p四、 频率为100MHz的载波被频率为5kHz的正弦信号调频，最大频偏fm50kHz，求：1调频指数mf及调频波有效带宽BW2如果调制信号的振幅加倍，频率不变时，调频指数mf及调频波有效带宽BW3如果调制信号的振幅和频率均加倍时，调频指数mf及调频波有效带宽BW （12分）解：
16、1调频系数mf=fm/F=10rad 有效带宽BW=2(mf+1)F=110kHz2调频系数mf=fm/F=20rad 有效带宽BW=2(mf+1)F=210kHz3调频系数mf=fm/F=10rad 有效带宽BW=2(mf+1)F=220kHz五、1试画出石英谐振器的电路符号、等效电路以及电抗曲线，并说明它在ffs、ffs、fsffp时的电抗性质。 2石英晶片之所以能做成谐振器是因为它具有什么特性？3常用的石英晶体振荡电路有几种？ （12分）解：1. 石英谐振器的电路符号、等效电路如下图（a）、（b）ffs电抗呈容性，ffs电抗呈阻性，fsffp电抗呈容性 2石英晶片之所以能做成谐振器是因为
17、它具有压电和反压电特性 3常用的石英晶体振荡电路有串联型和并联型两种六、画出混频器的组成框图及混频前后的波形图，并简述混频器的工作原理。 （10分）解：混频器的工作原理：两个不同频率的高频电压作用于非线性器件时，经非线性变换，电流中包含直流分量、基波、谐波、和频、差频分量等。其中差频分量fLo-fs就是混频所需要的中频成分，通过中频带通滤波器把其它不需要的频率分量滤掉，取出差频分量完成混频。七、如图所示为末级谐振功率放大器原理电路，工作在临界状态，图中C2为耦合电容，输出谐振回路由管子输出电容以及元件L1、L2、C1组成，外接负载天线的等效阻抗近似为电阻。现将天线短路、开路，试分别分析电路工作
18、状态如何变化？功率管是否安全？ （6分） 解：天线开路时，回路的品质因数升高，所以谐振阻抗Re急剧增加，功率管工作于过压状态，Ucm增高，很可能导致UCEmax U（BR）CEO，功率管不安全。天线短路时，回路严重失谐（呈感性），所以谐振阻抗Re急剧减小，功率管工作于欠压状态，Pc急增，很可能导致PCxPCM，功率管烧坏。（三）一、 选择题（每小题2分、共30分）将一个正确选项前的字母填在括号内 1改进型电容三点式振荡器的主要优点是 （ C ）A容易起振 B振幅稳定 C频率稳定度较高 D减小谐波分量 2如图所示电路，以下说法正确的是 （ C ）E 该电路可以产生正弦波振荡F 该电路不能产生正弦
19、波振荡，原因在于振幅平衡条件不能满足；G 该电路不能产生正弦波振荡，原因在于相位平衡条件不能满足；H 该电路不能产生正弦波振荡，原因在于振幅平衡、相位平衡条件均不能满足；3功率放大电路与电压放大电路的区别是 （ C ） A前者比后者电源电压高 B前者比后者电压放大倍数大 C前者比后者效率高 D前者比后者失真小 4如图所示为示波器测量正弦波波形参数的画面，若“TIME/DIV”的指示值是5s，则所测正弦波的频率为 （ B ）A100kHz B50kHz C25kHz D20kHz 5小信号调谐放大器主要用于无线通信系统的 （ B ）A发送设备 B接收设备 C发送设备、接收设备6高频功率放大器主要
20、工作在 （ D ）A甲类 B乙类 C甲乙类 D丙类 7若载波uC(t)=UCcosCt,调制信号u(t)= Ucost，则双边带调幅波的表达式为（ D ）AuDSB(t)=UCcos（Ctmasint） BuDSB(t)=UCcos（Ctmacost）CuDSB(t)=UC（1macost）cosCt DuDSB(t)=kUUCcosCtcost 8单频调制时，调频波的最大频偏fm正比于 （ A ）AU Bu(t) C 9鉴相的描述是 （ C ） A调幅信号的解调 B调频信号的解调 C调相信号的解调10下图所示框图能实现何种功能？ （ B ） 其中us(t)= Uscosctcost， ur(
21、t)= UrcosctA 振幅调制 B 检波 C 混频 D 鉴频11振荡器的相位平衡条件和振幅起振条件为 （ C ）A T（）2n，T（j）1B T（）0， T（j）1C T（）2n，T（j）112 调幅的描述 （ C ）D 用载波信号去控制调制信号的振幅，使调制信号的振幅按载波信号的规律发生变化。E 用调制信号去控制载波信号的振幅，使调制信号的振幅按载波信号的规律发生变化。F 用调制信号去控制载波信号的振幅，使载波信号的的振幅随调制信号的规律发生变化。13 属于频谱的非线性搬移过程的有 （ D ）A振幅调制 B调幅波的解调 C混频 D频率调制 14谐振功率放大器的输入激励信号为余弦波时，集电
22、极电流为 （ C ）A余弦波 B正弦波 C余弦脉冲波 15MC1596集成模拟乘法器可以用作 （ A ）A混频 B频率调制 C相位调制 二、 填空题（每小题2分，共10分）1 有一中频fI465kHz的超外差接收机，当接收信号频率fc1200kHz，则其本振频率fLO 1665kHz ，镜像干扰频率为 2130kHz 。2 通信系统由输入变换器、 发送设备 、 信道 、 接收设备 以及输出变换器组成。3 调幅波的几种调制方式是 普通调幅 、 双边带调幅 、 单边带调幅 和 残留单边带调幅 。4单调谐放大器经过级联后电压增益 增大 、通频带 变窄 、选择性 变好 。（在空格中填写变化趋势）5调频
23、的主要优点是抗干扰能力强、 功率管利用率高 和 信号传输保真度高 。三、 简答题（每小题5分，共10分） 1 无线电广播发送和接收设备由哪些主要部分组成？答：发送设备由振荡器、倍频器、调制器、低频放大及功率放大器等部分组成 接收设备由高频放大器、混频器、本地振荡器、中频放大器、检波器及低频放大器等组成2在谐振功率放大电路中，若Ubm、Ucm及UCC不变，而当UBB改变时，Ic1有明显的变化，问放大器此时工作在何种状态？为什么？答：由右图谐振功率放大器的基极调制特性知： Ubm、Ucm及UCC不变，而当UBB改变时，只有工作在欠压工作状态，Ic1有明显的变化。四、 石英晶体振荡电路如图所示：1
24、说明石英晶体在电路中的作用是什么？2 Rb1、Rb2、Cb的作用是什么？3 电路的振荡频率f0如何确定？ （10分）解：1. 石英晶体在电路中的作用是作为短路元件，只有当LC调谐回路谐振在石英晶体的串联谐振频率时，该石英晶体呈阻性，满足振荡器相位起振条件。 2Rb1、Rb2的作用是基极偏置电阻，Cb的作用是高频旁路电容， 3五、已知：载波uC=10cos250106t (V),调制信号u(t)=5cos2103t (V) 调频灵敏度Sf10kHz/V 求:1. 调频波表达式； 2最大频偏fm； 2. 调频系数mf和有效带宽BW。 （15分）解: 1. 调频系数mf=fm/F=SfUWm/F=5
25、0rad调频波表达式uFM(t)=10cos（250106t50sin2103t） 2. 最大频偏fm= SfUWm =50kHz3. 调频系数mf=fm/F= SfUWm/F=50rad 有效带宽BW=2(mf+1)F=102kHz六、下图所示二极管峰值包络检波电路中，已知RL11.2k，RL2=6.8k，Cg20F，调幅波的载频fc10.7MHz，调制信号频率F（3005000）Hz，最大调幅系数mamax0.8，若要求电路不产生惰性失真和底部切割失真，求检波电容C和电阻Rg的值。 （15分）解：为了不产生惰性失真，解得11.16pFCL0.003uF为了不产生底部切割失真,解得Rg22
26、k七、如图所示为晶体管收音机的某部分电路，试回答下列问题： 1该部分电路是混频器还是变频器？调节可变电容C1a、C1b起什么作用？ 2L4、C3、C5和可变电容C1b组成什么回路？ C4、L5组成什么回路？ 3L3的作用是什么？C1、C2的作用是什么？简述电路的工作原理。 （10分）解: 1该电路是变频器, 调节可变电容C1a、C1b使本振回路与输入调谐回路谐振频率差一个中频 2.L4、C3、C5和可变电容C1b组成本振回路, C4、L5组成中频回路 3. L3的是本振部分的反馈线圈,对中频频率近于短路. C1是旁路电容, C2的是耦合电容. 工作原理:由磁性天线接收到的电磁波,通过线圈LA耦合到输入回路,选出所需的信号,再经电感L1L2耦合,加到管子的基极.中频回路C4L5并联阻抗对本振频率来说可认为短路.这个电路对本振而言是属于基极接地互感反馈振荡电路.本振电压通过C2加到发射极,而信号由基极输入,所以是发射极注入基极输入式的变频电路.13
