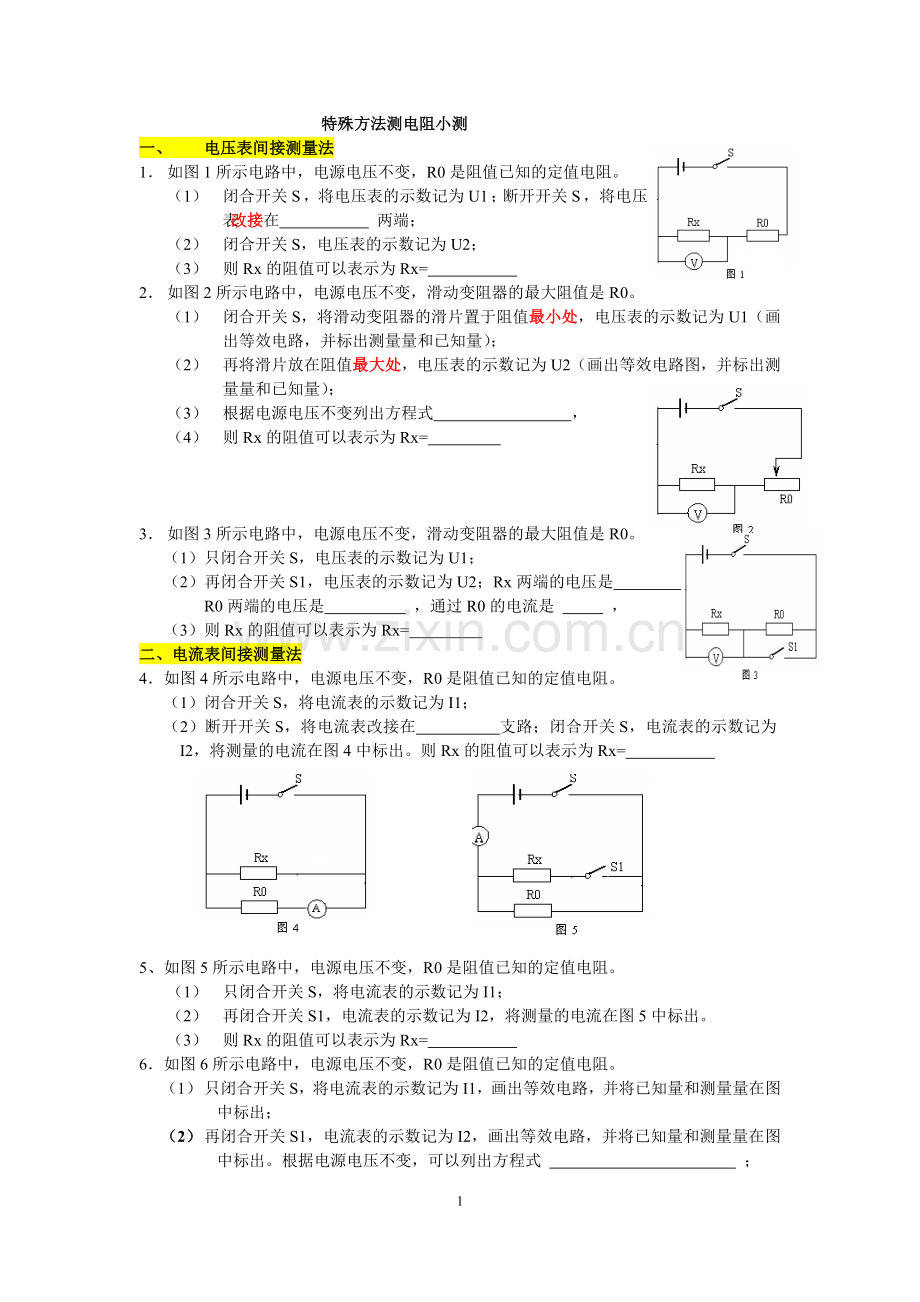

特殊方法测电阻小测
一、 电压表间接测量法
1． 如图1所示电路中，电源电压不变，R0是阻值已知的定值电阻。
（1） 闭合开关S，将电压表的示数记为U1；断开开关S，将电压表改接在 两端；
（2） 闭合开关S，电压表的示数记为U2；
（3） 则Rx的阻值可以表示为Rx=
2． 如图2所示电路中，电源电压不变，滑动变阻器的最大阻值是R0。
（1） 闭合开关S，将滑动变阻器的滑片置于阻值最小处，电压表的示数记为U1（画出等效电路，并标出测量量和已知量）；
（2） 再将滑片放在阻值最大处，电压表的示数记为U2（画出等效电路图，并标出测量量和已知量）；
（3） 根据电源电压不变列出方程式 ，
（4） 则Rx的阻值可以表示为Rx=

3． 如图3所示电路中，电源电压不变，滑动变阻器的最大阻值是R0。
（1）只闭合开关S，电压表的示数记为U1；
（2）再闭合开关S1，电压表的示数记为U2；Rx两端的电压是 ，R0两端的电压是 ，通过R0的电流是 ，
（3）则Rx的阻值可以表示为Rx=
二、电流表间接测量法
4．如图4所示电路中，电源电压不变，R0是阻值已知的定值电阻。
（1）闭合开关S，将电流表的示数记为I1；
（2）断开开关S，将电流表改接在 支路；闭合开关S，电流表的示数记为I2，将测量的电流在图4中标出。则Rx的阻值可以表示为Rx=

5、如图5所示电路中，电源电压不变，R0是阻值已知的定值电阻。
（1） 只闭合开关S，将电流表的示数记为I1；
（2） 再闭合开关S1，电流表的示数记为I2，将测量的电流在图5中标出。
（3） 则Rx的阻值可以表示为Rx=
6．如图6所示电路中，电源电压不变，R0是阻值已知的定值电阻。
（1） 只闭合开关S，将电流表的示数记为I1，画出等效电路，并将已知量和测量量在图中标出；
（2） 再闭合开关S1，电流表的示数记为I2，画出等效电路，并将已知量和测量量在图中标出。根据电源电压不变，可以列出方程式 ；
（3） 则Rx的阻值可以表示为Rx= 。

7．如图7所示电路中，电源电压不变，滑动变阻器的最大阻值是R0。
（1） 闭合开关S，将滑动变阻器的滑片置于阻值最小处，电流表的示数记为I1，画出等效电路，并标出测量量和已知量；
（2） 再将滑片放在阻值最大处，电压表的示数记为I2，画出等效电路图，并标出测量量和已知量；根据电源电压不变列出方程式 ，
（3） 则Rx的阻值可以表示为Rx=

三、 等效替代法

8．如图8所示电路中，电源电压不变，R0是电阻箱。只闭合开关S1，适当调节滑动变阻器的阻值，电压表的示数记为U1；断开开关S1，只闭合开关S2，保持滑动变阻器的阻值 ，调节电阻箱的电阻至R0，使得电压表的示数为 ，则待测电阻Rx=

9．如图9所示电路中，电源电压不变，R0是电阻箱。闭合开关S、S1，适当调节滑动变阻器的阻值，电流表的示数记为I1；断开开关S1，闭合开关S、S2，保持滑动变阻器的阻值 ，调节电阻箱的电阻至R0，使得电流表的示数为 ，则待测电阻Rx=

10． 你还有其它的测量方法吗？
（2011年福建省福州 第14题）如图6所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻Rx的电路，其中不可行的是（　　）
