昆明德泰力科技有限公司

视频操作系统

用
户
操
作
手
册

昆明德泰力科技有限公司

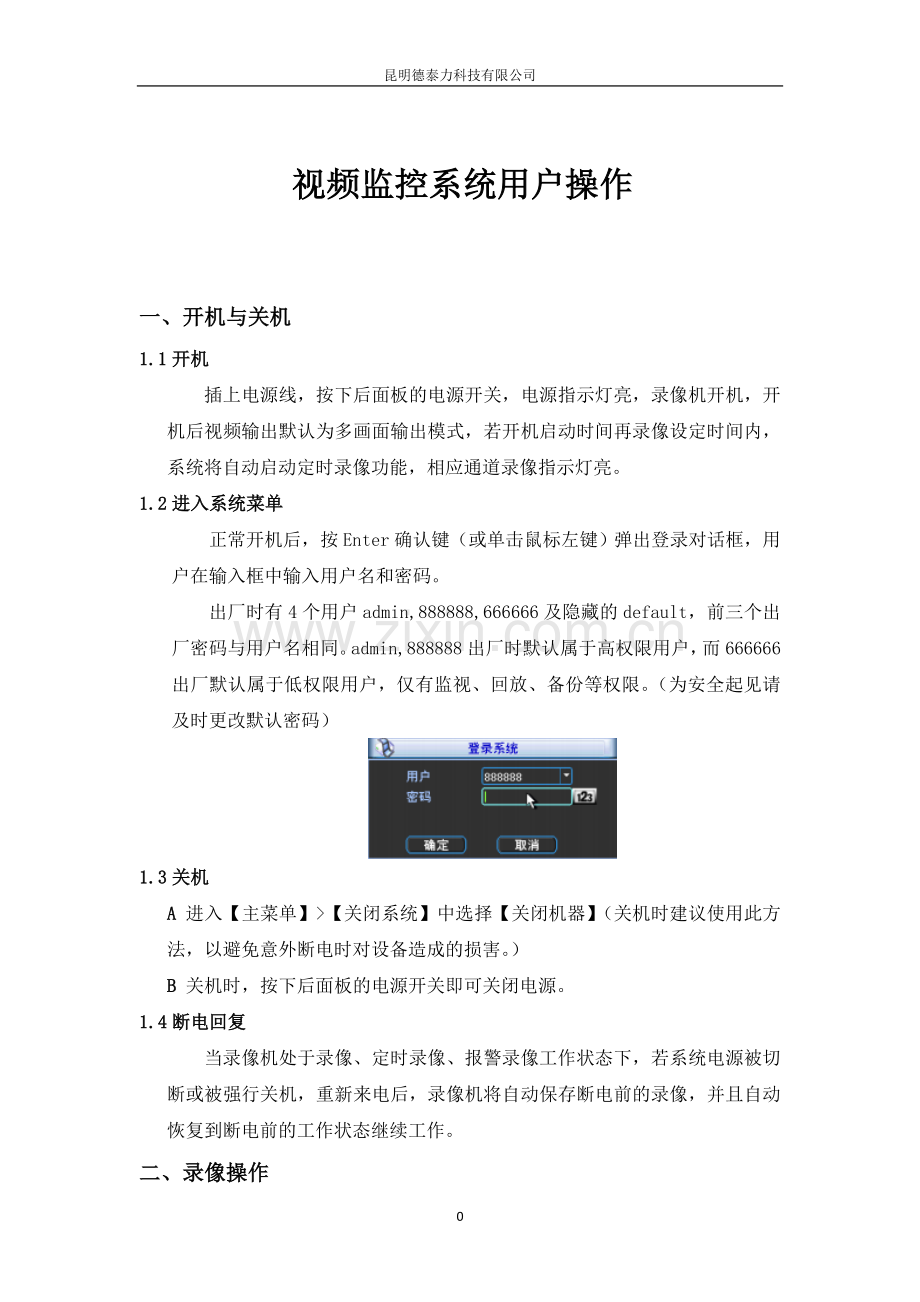

视频监控系统用户操作

一、开机与关机
1.1开机
插上电源线，按下后面板的电源开关，电源指示灯亮，录像机开机，开机后视频输出默认为多画面输出模式，若开机启动时间再录像设定时间内，系统将自动启动定时录像功能，相应通道录像指示灯亮。
1.2进入系统菜单
正常开机后，按Enter确认键（或单击鼠标左键）弹出登录对话框，用户在输入框中输入用户名和密码。
出厂时有4个用户admin,888888,666666及隐藏的default，前三个出厂密码与用户名相同。admin,888888出厂时默认属于高权限用户，而666666出厂默认属于低权限用户，仅有监视、回放、备份等权限。（为安全起见请及时更改默认密码）

1.3关机
A 进入【主菜单】>【关闭系统】中选择【关闭机器】（关机时建议使用此方法，以避免意外断电时对设备造成的损害。）
B 关机时，按下后面板的电源开关即可关闭电源。
1.4断电回复
当录像机处于录像、定时录像、报警录像工作状态下，若系统电源被切断或被强行关机，重新来电后，录像机将自动保存断电前的录像，并且自动恢复到断电前的工作状态继续工作。
二、录像操作
2.1预览
设备正常登陆后，直接进入预览画面。
在每个预览画面上有叠加的日期、时间、通道名称，屏幕下方有一行表示每个通道的录像及报警状态图标。

2.2手动录像
2.2.1进入手动录像操作界面
单击鼠标右键或在【主菜单】>【高级选项】>【录像控制】中可进入手动录像操作界面。在预览模式下按前面板【录像/●】键可进入手动录像操作界面。

2.2.2开启/关闭某个或某些通道
要开启/关闭某个通道的录像，首先查看该通道录像状态。（“○”表示关闭，“●”表示开启）使用左右方向键移动活动框到该通道，使用上下方向键或相应数字键切换开启/关闭状态。●
2.2.3启动/关闭全通道录像
将录像模式中自动/手动“全”切换到“●”状态，即可开启全通道录像，将录像模式中关闭“全”切换到“●”状态，即可关闭全通道录像。
2.3录像查询
单击右键，选择录像查询，进入界面查看录像。

2.4录像设置
进入菜单，可进行定时时间内的连续录像，即对录像在定时的时间段内录像：【主菜单】>【系统设置】>【录像设置】

录像数据的双存储（冗余备份）
选择冗余备份可实现录像文件双备份的功能，即将某通道的录像同时记录到两个硬盘内。当其中一个硬盘损坏时，在另一个盘上仍有备份文件，保证了数据的可靠性。
2.5视频检测
1、具体设置在【主菜单】>【系统设置】>【视频检测】中。
2、在进行检测类型切换时，视频丢失和遮挡检测中无区域和灵敏度的设置。
3、通道发生动态监测时，通道画面上显示动态监测图标。
4、用鼠标直接进行拖放区域选择动态监测区域时不用FN键配合，点击鼠标右键退出当前设置区，用户退出动态监测菜单时，按【保存】做确认。
视频丢失
通道发生视频丢失情况时可选择【报警输出】及【屏幕提示】即在本地主机屏幕上提示视频丢失信息。

2.6报警设置与报警联动录像
1、具体设置在【主菜单】>【系统设置】>【报警设置】中。
2、连接好报警输入与报警输出（如灯光、蜂鸣器等）
3、用户可分别对每个通道进行设置完成后分别保存，也可以对所有要设置的通道全部设置完成后保存。

三、云台控制操作与图像颜色
3.1云台控制
3.1.1连接方法
1、将球机的485线连接到DVR的485口。
2、将球机的视频线连接DVR的视频输入。
3、再让球机通电。
3.1.2云台控制操作
1、设置好球机的地址。
2、确认球机的A、B线与硬盘接口的A、B线正确连接。
3、在DVR菜单中进行相应的设置【主菜单】>【系统设置】>【云台控制】

保存设置后，单击右键，弹出功能菜单，点击云台控制。
3.1.3云台中数值的设置
点击右键>云台控制> 云台设置>就可对所需的设置进行更改。
单击右键>云台控制>页面切换（即可对各项进行更改）。

云台控制
可对云台的方向、步长、变倍、聚焦、光圈、预置点、点间巡航、运动巡迹等做控制。

四、网络客户端操作
4.1网络连接操作
1、确认硬盘录像机正确接入网络。
2、给电脑主机和硬盘录像机分别设置参数。【系统设置】>【网络设置】
3、利用PING命令检查网络是否连通，返回TTL值一般等于255。
4、打开IE网络浏览器，地址栏输入想要登录的硬盘录像机IP地址。
5、WEB控件自动识别下载。
4.2登陆与注销
在浏览器地址栏里输入录像机的IP地址。录像机默认IP为192.168.1.108。
密码问admin。

五、 系统中常见的问题
1.检测不到硬盘
1、首先检查是否为硬盘故障，即该硬盘是否坏了；
2、检查硬盘SATA线、电源线是否接好；
2.录像机散热问题
硬盘录像机运行过程中会产生一定热量，请勿堵住进、出风口以减少机器功耗；否则散热不良，会降低系统稳定性 和使用寿命。
3.监视器上某一路视频信号不显示
检查视频线是否接触良好，或直接将摄像机的视频线接入监视器，看有无视频信号，若无，说明摄像机或视频线 有问题，若直接连接有图像显示，可跟供应商取得联系进行解决。
4.不能控制云台或球机
1、检测接线是否正确
2、检查设置是否正确。该设置应在“系统设置”－>“云台控制”中进行设置
3、地址设置是否与云台或球机上的拨位是否相符
4、确认协议是否匹配，详细信息可与产品供应商联系
5.录像机在设定外情况下报警
单击右键>主菜单>高级选项>异常处理>选择项>关闭蜂鸣
6.图像不清晰或者有污渍印记
若画面出现长时间不清晰，建议对所有视频监控设备的遮罩进行清洗，以保证监控画面质量。建议每三个月清洗一次。注意：请勿随便清洗视频镜头。
7. 图像质量差、有雪花状
视频电缆的插头、插座焊接不良
8. 没有视频传输图像
1、看电源是否被关闭。
2、电源线是否接触不良。
3、看摄像头电源指示灯是否亮。
