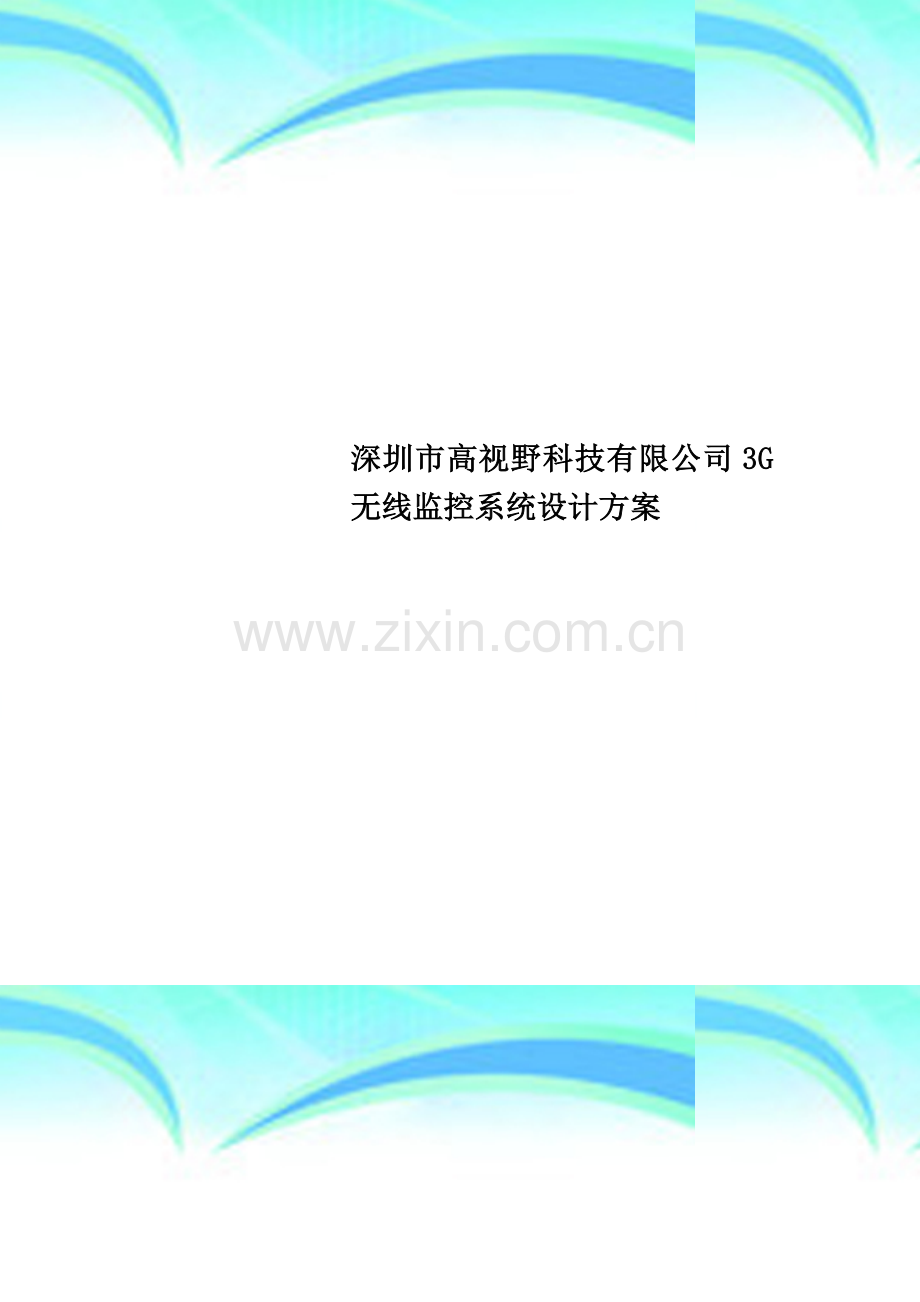

深圳市高视野科技有限公司3G无线监控系统设计方案.doc

深圳市高视野科技有限公司3G无线监控系统设计方案

———————————————————————————————— 作者：
———————————————————————————————— 日期：

2

个人收集整理 勿做商业用途

3G网络视频巡检监控系统
-————-—3G无线设计方案书

设计单位：深圳市高视野科技有限公司

目 录

1 系统概述 3
2 系统总体设计 3
2.1 系统拓扑图 3
2。2 系统设计 4
2。2。1 系统组成 4
2。2.2 监控点设计 5
2。2。3 无线传输网络设计 6
2。2。4 监控中心设计 7
3 系统实现主要功能 9
4 主要产品介绍 9
4.1 3G红外网络摄像机 9

1 系统概述
最近两年，随着3G无线网络技术和数字视频压缩技术的发展，在3G无线网络上传输视频成为一种趋势，深圳市高视野科技有限公司依靠公司强大的技术研发能力，与国内多所著名大专院校合作开发出了3G无线视频监控管理系统，该系统具有其他无线监控系统无法比拟的功能和特点，新一代移动视频监控系统的移动特性是利用3G技术进行视频数据的无线网络传输的新型系统.它采用了先进的视频压缩算法H.264、流媒体视频数据压缩技术无线传输网络解决方案，整合了3G数据通讯功能和数字视频编码功能为一体化的便捷式的产品。它把摄像机图像经过视频压缩编码模块压缩，通过智能无线通讯终端发射到3G网络，实现视频数据的交互、发送/接收、加解密、加解码，链路的控制维护等功能。根据应用，把实时动态图像传到距离用户最近的电信通信网络。可以通过Internet从系统中控端得到实时图像信息。该系统整合了3G网络和Internet网络的优势，在空间和距离上产生突破性拓展.

2 系统总体设计
2.1 系统拓扑图

3G视频监控系统拓扑图

2。2 系统设计
2。2.1 系统组成
该无线视频监控管理系统是基于电信3G无线网络，主要由以下三部分组成:
(1)前端监控点，声音/图像采集终端；
（2)3G无线传输网络；
（3）监控中心,以及其它客户端；
系统结构简洁明了,扩展性好，能适应多变的监控要求.
2。2.2 监控点设计
在每个监控点上安装1台3G红外网络摄像机或3G网络摄像机。3G网络摄像机通过3G无线网络传至监控中心。该3G红外网络摄像机具有IP66防护等级，做到防水、防尘、承受猛烈的海浪冲击或强烈喷水时，电器的进水量应不致达到有害的影响。采用抗震SD卡措施并支持断电插拔,以便备份,摄像机采用日夜转换低照加红外灯可以在夜晚清楚地监视现场图像。
3G红外网络摄像机为无线视频监控设计,产品基于嵌入式系统设计,使用3G 无线网络,传输高质量的H.264视频流.对于实施有线监控方案有困难的应用区域(例如公交车、山区、船舶、油田、基站等),3G红外网络摄像机无疑是最理想的产品.该3G红外网络摄像机集成有功能强大的网络协议栈，支持多种网络协议，其特有的可靠连接技术，克服了普通无线网络带宽窄、信道不稳定等不足，保证了视频图像清晰流畅地传输.

监控点设计见下图：

监控点配置如下:
序号
设备名称
型号
产地/厂家
单位
数量
1
3G红外网络摄像机
GSY8100R
高视野
台
1
2
3G红外网络摄像机
GSY8100R
高视野
台
1
3
32G SD存储卡
金士顿
国产
台
1
4
辅料
电源线、防水盒、防雷器 等辅料

2。2.3 无线传输网络设计
本项目无线传输网络采用中国电信3G无线网络，由于油田输油管监控对象地域较广和分散,公用电话交换网（PSTN）不能覆盖，无法选用有线信道进行传输。经过方案对比，选用可传图像信息的中国电信3G公网信道,它的性价比明显优于无线局域网.信道可靠性高，前期无需为建立信道投资，后期不需配备信道的维护人员.
经过近几年的长足发展，中国电信网络覆盖与竞争对手日趋缩小,尤其在平原地区的网络基本上全部覆盖，基本可以满足项目的无线网络的要求。
注：详见当地电信公司基站分布示意图和网络覆盖说明。
2。2.4 监控中心设计
由于此项目监控点较多，在监控中心配置一台服务器作为中心管理服务器，安装“NVS CENTER"中心管理软件以及REALCDMA转发软件，前端的音视频及报警信号通过REALCDMA来转发到服务器，客户端用来集中设备管理、用户管理、认证管理、权限管理、视频流转发、录像管理、报警管理以及数据处理和转发等，并申请一条带固定IP地址的电信专线，转发服务器时需要用到。
在监控中心设置1台PC机作为监控主机,安装监控管理软件，用来远程配置管理,可选配解码器和监视器，根据系统配置将前端监控分组经解码器输出至相应的监视器，从而实现1台解码器对应在1台监视器上进行轮跳，一旦前端出现紧急情况，由监控值班人员将前端现场图像切换至监视器大屏上显示.
可根据用户要求，将前端12个监控点每天24小时存储,集中存储假设7天，每路视频图像码率按200k/s计算，则监控中心存储容量计算如下：
12×200k/s/8×3600×24×7=173.03GB
平时应急办配置1套客户端进行浏览图像和控制前端、切换摄像机.各监控计算机只需要一台安装了客户端软件的PC机就可以实现网络监控。此外，还需安装一套转发服务器软件,用于3G网络摄像机数据的转发。
转发服务器软件如下图：

客户端界面如下图：

3 系统实现主要功能
● 通过该系统，监控中心大屏幕上可以远程监视前端监控摄像机图像,实时掌握每个监控点实时情况。可语音双向对讲,音视频同步.
● 该项目系统,在紧急情况，可随时开往现场图像并在本地进行存储，同时也可将图像远程传输至监控中心.
● 在监控中心大屏幕电子地图上可实时对每个监控点进行定位，同时也可以根据需要在电子地区上实时图像监控。
● 在监控中心可对前端每个监控点进行集中存储，以便为日后存储历史资料。
● 该系统可扩展至若干路，只需要在前端添加3G网络摄像机和在监控中心增加服务器硬件即可。
● 该系统分布式架构，可支持多个客户端、多级监控中心和领导同时监控，也支持终PDA手机监控。
● 信息安全：充分利用网络隧道、128位加密算法、防火墙 / VPN、加密锁、权限管理、安全认证、实时时钟等技术，保证监控系统和录像资料不被越权使用和破坏；
● 移动式检修音视频监控指挥系统支持3G网络与WIFI网络两种无线方式传输，集成了长距离无线通讯、实时视频传输、双向语音对讲、多种摄像监控方式等特点,将现场的图像、声音实时传送到指挥中心，便于指挥中心对现场情况的掌握和控制，并可以直接指挥前方人员作业，广泛应用于设备抢修、反恐、抢险救灾、应急处理等领域。

4 主要产品介绍
4。1 3G红外网络摄像机
产品图片：

产品特点:
★ D1、Half-D1、CIF分辨率实时浏览
★ 标准H.264视频压缩技术，压缩比高，且处理非常灵活
★ 支持PAL/NTSC复合视频
★ 内置30颗φ8红外灯,25—45米红外距离
★ 系统集成Web Server,使用Web页面便可轻松实现远程监 看、控制、设置
★ 支持多种网络的远程升级,使维护轻松简便
★ 网络自适应技术，根据网络带宽自动调整视频帧率
★ 支持多用户同时访问，多级用户密码权限管理
★ 异常自动恢复功能，网络中断后可自动连接
技术参数:

型 号
GSY8100
摄像机
传感器类型
1/3 SONY CCD
复合视频
PAL/NTSC
增益控制
自动
白平衡
自动
镜头接口类型
C/CS接口
压缩标准
视频压缩标准
H。264/MJPEG
视频压缩类型
双码流：网络传输流、视频存储流
压缩输出码率
32Kbps～4Mbps
音频压缩标准
G。711
图像
图像尺寸
PAL格式D1:704×576 、Half D1：704×288、CIF：352×288
NTSC格式D1:704×480、Half D1：704×240、CIF：352×240
帧率
25 帧/秒(PAL）；30 帧/秒（NTSC）
图像调节
饱和度、亮度、对比度可调
网络功能
网络协议
TCP/IP、HTTP、ARP、RARP、ICMP、DHCP、DNS、DDNS、PPPOE、FTP、SMTP、RTP/RTSP、NTP
存储功能
支持本地SD/SDHC(可选）
无线WIFI
支持802.11g/b(可选）
3G
WCDMA/CDMA2000/TDSCDMA（可选)
接口
音频接口
一路输入接口、一路输出接口（可选）
通讯接口
1个RJ45 10M/100M自适应以太网口
串口接口
1个RS485 (可选）
报警接口
1个报警输入接口、1个报警输出接口（可选）
其他
红外
30颗φ8红外灯，25-45米红外距离
POE供电
支持
联动报警
视频遮挡、移动侦测、探头等报警功能（可设区域和灵敏度)
移动侦测
支持
隐私遮挡区
4
工作温度
—10°—60°
输入电压
DC12V /3A
功耗
小于20W
包装尺寸
290mmX200mmX140mm
