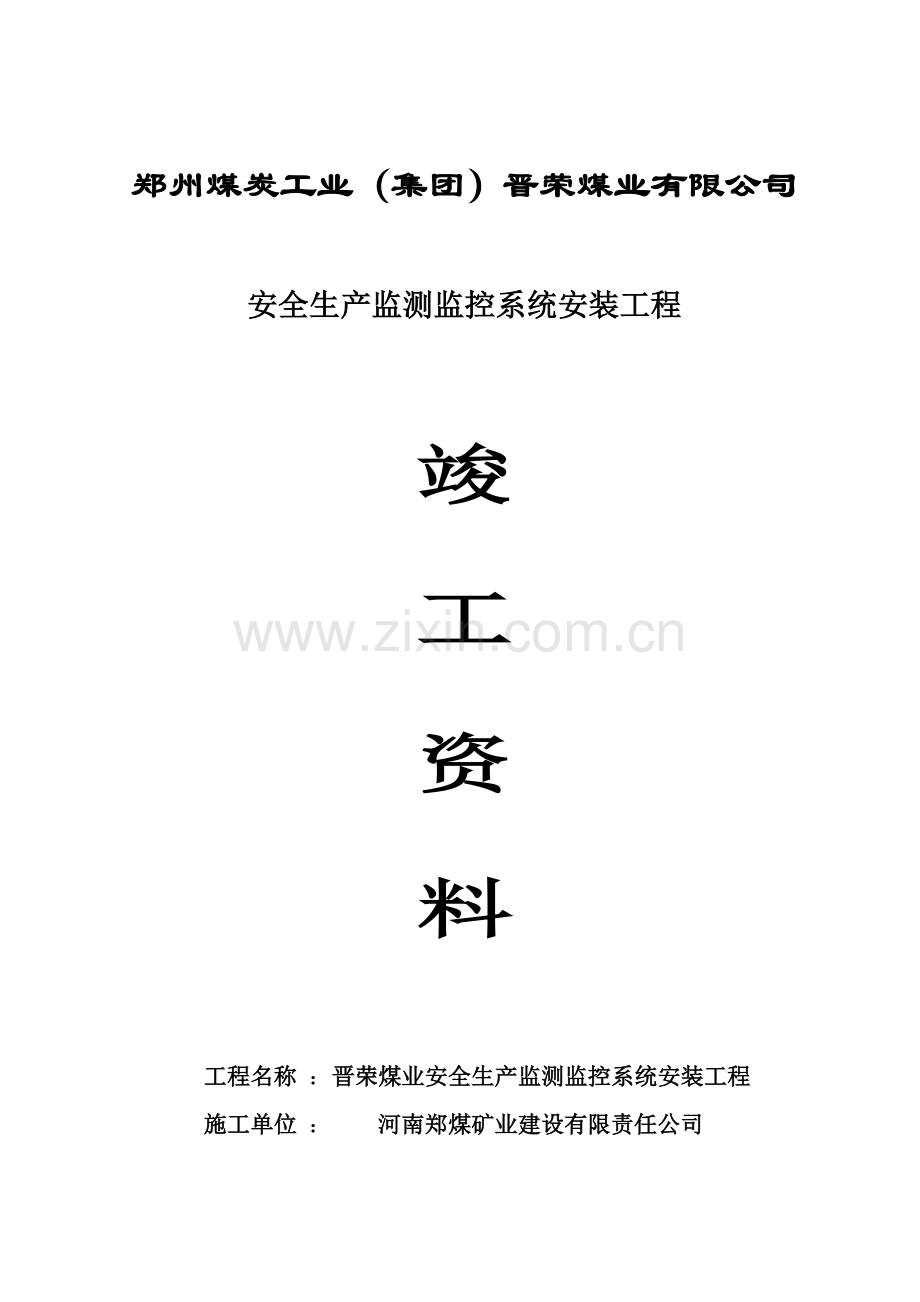

郑州煤炭工业（集团）晋荣煤业有限公司

安全生产监测监控系统安装工程

竣

工

资

料

工程名称 ：晋荣煤业安全生产监测监控系统安装工程
施工单位 ： 河南郑煤矿业建设有限责任公司

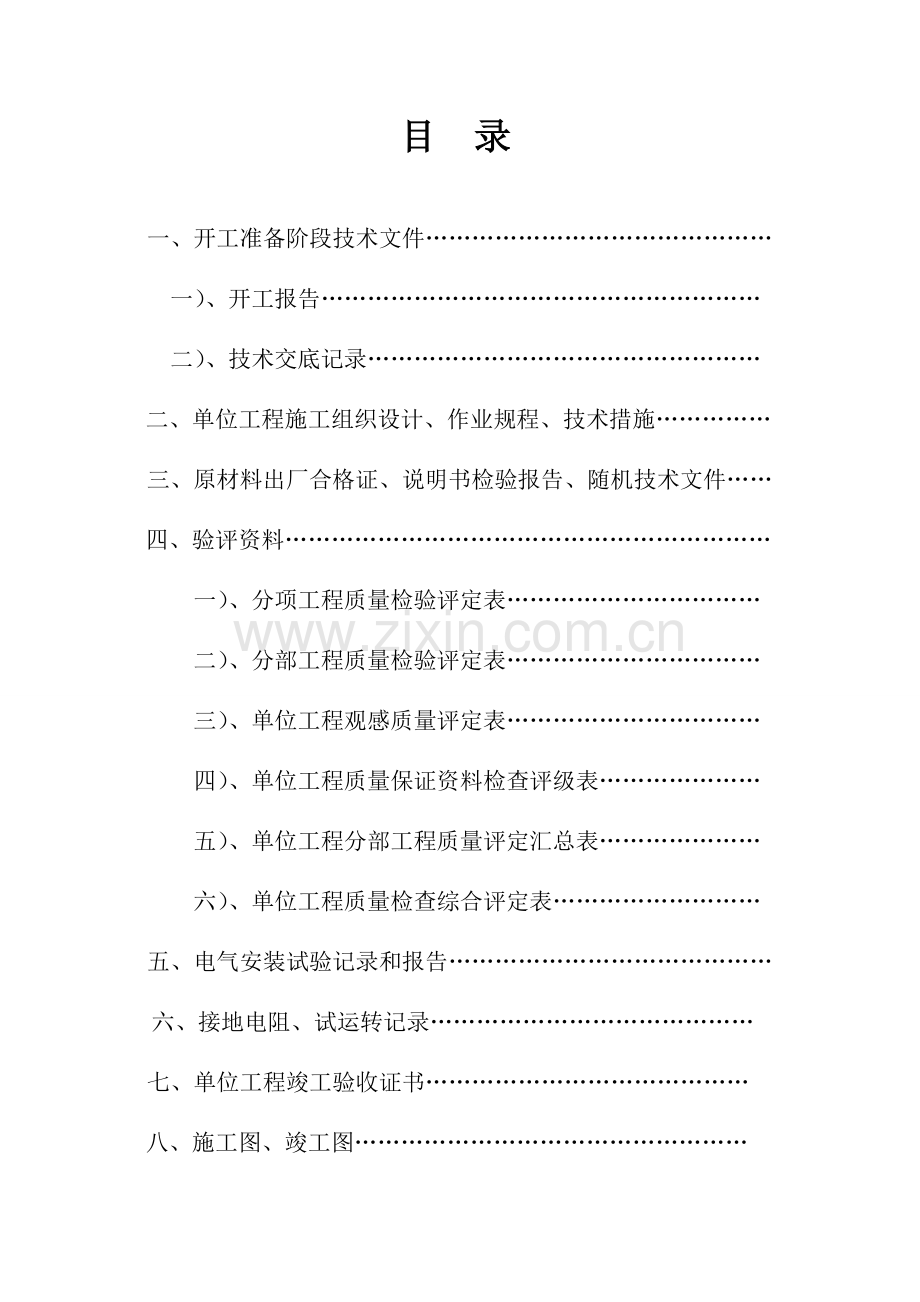

目 录

一、开工准备阶段技术文件………………………………………
一）、开工报告…………………………………………………
二）、技术交底记录……………………………………………
二、单位工程施工组织设计、作业规程、技术措施……………
三、原材料出厂合格证、说明书检验报告、随机技术文件……
四、验评资料………………………………………………………
一）、分项工程质量检验评定表……………………………
二）、分部工程质量检验评定表……………………………
三）、单位工程观感质量评定表……………………………
四）、单位工程质量保证资料检查评级表…………………
五）、单位工程分部工程质量评定汇总表…………………
六）、单位工程质量检查综合评定表………………………
五、电气安装试验记录和报告……………………………………
六、接地电阻、试运转记录……………………………………
七、单位工程竣工验收证书……………………………………
八、施工图、竣工图……………………………………………

一、开工准备阶段技术文件

工程名称： 晋荣煤业安全生产监测监控系统安装工程

施工单位： 河南郑煤矿业建设有限责任公司

工程开工报审表
工程名称：晋荣煤业安全生产监测监控系统安装工程
致:河南理工大学建设工程监理所（监理单位）
我方承担的 安全生产监测监控系统安装 工程，已完成了以下各项工作，具备了开工条件，特此申请施工，并签发开工指令。
附：
1、开工报告

河南郑煤矿业建设
有限责任公司
承包单位（章）：
项目经理：
日 期：2008年9月10日
审查意见：

项目监理机构：
总监理工程师：
日 期：
开 工 报 告

工程名称
安全生产监测监控系统
安装工程
施 工 单 位
河南郑煤矿业建设有限责任公司
计划投资

申请开工日期
2008年 9月10日
工 程 量
一套
建 设 工 期
30天
工程概况：
安全生产监测监控系统安装工程主要包括：KJ209N型煤矿安全生产监测监控包括：人员定位系统、瓦斯监控系统、通讯网络系统；系统由地面中心站、井上、下分站、电源箱、各种矿用传感器、矿用安全生产监测软件、信号电缆等组成。
开工前有关手续申办情况：

有关手续已审批
开工前准备工作情况：
施工组织设计已编审，设备、机具已全部到位，各种材料已准备齐全，施工队伍已进驻工地，已具备开工条件。
施工单位：
具备开工条件，申请开工。

（公章）

2008年9月10日
监理单位：

（公章）

年 月 日
建设单位：

（公章）

年 月 日

二、施工组织设计、作业规程
或施工技术措施

工程名称：晋荣煤业安全生产监测监控系统安装工程

施工单位： 河南郑煤矿业建设有限责任公司
施工组织设计(方案)报审表
工程名称: 晋荣煤业安全生产监测监控系统安装工程 编号:
致: 河南理工大学建设工程监理所 (监理单位)
我方已根据施工合同的有关规定完成了晋荣煤业安全生产监测监控系统安装工程施工组织设计(方案)的编制，并经我单位上级技术负责人审查批准，请予以审查。
附：施工组织设计(方案)

河南郑煤矿业建设
有限责任公司
承包单位(章)
项目经理
日 期 2008年9月5日
专业监理工程师审查意见：

专业监理工程师
日 期
总监理工程师审核意见：

项目监理机构
总监理工程师
日 期
郑州煤炭工业（集团）晋荣煤业有限公司

安全生产监测监控系统安装工程

施
工
组
织
设
计

建设单位：晋荣煤业安全生产监测监控系统安装工程
施工单位： 河南郑煤矿业建设有限责任公司
编 制 人： 苏建伟
编制日期： 2008年9月5日

目 录
第一部分 工程概述及设备计划-----------------
第一章 工程概况及主要内容----------------
第二章 施工进度及劳动组织----------------
第三章 劳动力配备计划--------------------
第二部分 安全生产监测监控系统安装-----------
第一章 工程概况---------------------------
第二章 施工方案---------------------------
第三章 工程质量技术措施-------------------
第四章 质量检验评定标准-------------------
第五章 施工安全措施-----------------------
第三部分 施工组织保证措施------------------
第一章 工期保证措施----------------------
第二章 确保工程质量的措施----------------
第三章 确保工程安全的措施----------------
第四章 现场文明施工保证措施--------------
第一部分 工程概述及配备计划

第一章 工程概况
一、 工程概况
晋荣煤业安全生产监控系统主要由以下几个安全监测分站组成：
1、矿井安全及生产监测监控系统
安全生产监测监控系统安装工程主要包括：KJ209N型煤矿安全生产监测监控包括：人员定位系统、瓦斯监控系统、通讯网络系统；系统由地面中心站、井上、下分站、电源箱、各种矿用传感器、矿用安全生产监测软件、信号电缆等组成。
监控系统共设6个分站，井上一个、井下5个。
井上分站设在主通风机房，采集矿井通风设备的开停、风机风硐内负压、风速等参数。井下分站分别设在硐室或进风巷道中，对通风机设备的开停、采、掘工作面瓦斯、主要风门的开关工作状态进行采集处理，并对瓦斯超限进行报警、断电控制。监控分站的电源分别取自井下中央变电所、井下配电点和就近的动照网被控开关的电源侧。
2、瓦斯抽放站的监控
瓦斯抽放站装备了瓦斯监控子系统。该系统可以连续监测抽放系统管道内的瓦斯温度、罐内瓦斯温度浓度、管道温度、管道压力、开停状态、泵房内泄露瓦斯浓度及泵机温度等。系统将各传感器采集的信号输送主机，主机经过处理如有超限故障立即报警。并打印显示报警信息，系统具有纯瓦斯抽放量及显示。
3、井下带式输送机集控
下山运输胶带机、顺槽胶带输送机无配备有PLC控制系统。单机电控工作方式时，各控制装置可完成对单条胶带机的监控，反馈信息将汇入胶带机集控系统。集控工作方式时，各控制装置作为一个分站，接受主站的控制命令，完成对胶带输送机的监测监控。正常情况下采用逆煤流方向启动，顺煤流方向停车控制方式。故障时，按照系统的认定紧急停车。设备之间相互闭锁，并设有起车、停车、事故和联系信号。
二、工程主要内容：
1、KJ95N型煤矿综合监控系统 一套
2、中心站计算机（主控机含显示器/打印机等） 两台
3、一氧化碳传感器 4台
4、烟雾传感器 4台
5、风门传感器 14台
6、分站（含电源） 6套
7、瓦斯浓度传感器 16台
8、断电仪 6台
9、负压传感器 1台
10、风速传感器 2台
11、馈电开关传感器 6台
12、设备开停传感器 6台
13、入井信号电缆MHYV322×2×1/1.38
14、井下监测主电缆MHYBV322×2×1/1.38
15、传感器电缆选用MHYBVR
16、线路避雷器
17、监测监控测试及仪表
18、甲烷检测报警仪
19、动力电缆、控制电缆及照明电缆的敷设
20、接地网线的敷设
21、安装完成后的调试

第二章 施工进度与劳动组织
一、施工进度：
该工程采用同时施工，同时作业，为保证本工程保质保量达到合格标准，按时完工，施工单位应预先做好与工程有关的各项准备工作。计划总工期为30天，
计划开工日期为2008年9月10日；
计划竣工日期为2008年9月9日。
具体施工进度如下：
1、施工准备；
2、实地测量；
3、基础验收；
4、设备及材料的验收与试验；
5、设备、材料安全运输至安装地点；
6、设备安装；
7、附件安装；
8、电缆敷设；
9、接地工程；
10、工程预验收与问题处理；
11、工程竣工。
二、劳动组织
1、配备强有力的领导班子，成立现场工程指挥部，由项目经理统一指挥，组织施工及各方面平衡协调工作，及时处理施工中发现的各种问题。
2、配备施工经验丰富的专业化施工队伍，并在施工器材、施工设备及施工用具等方面优先保证，保证工程进度的顺利完成。
3、定期组织施工人员学习“三大规程”，加强职工的安全技术培训，提高职工队伍的全体素质和安全意识，杜绝施工中各种事故的发生。
4、积极认真做好各项准备工作，加强施工中的综合平衡，促进整个工期的缩短。
5、加强设备、材料管理，制度材料设备安装构件到位的时间表，对没按计划到场的应派专职人员负责催办。
6、将单位工程中的各分项工程逐层分解，层层实行，工资计件承包，分配及工程质量奖罚制度；对保质保量完成任务的班组人员，实行上不封顶不得保底的奖励制度，从而调动职工们的生产积极性。

第三章 劳动力配备计划
本工程分为六个阶段：即构件加工、设备运输、设备安装、附件安装、电缆敷设、接地工程。
各阶段主要工作人员安排如下：
一、构件加工
1、工作内容：材料检验、图纸会审、加工焊接、成品检验、二次质检。
工种
钳工
电工
焊工
材料
技术
质检
队长
合计
人数
2
1
3
1
1
1
1
10
2、人员安排
二、设备运输：
1、工作内容：机具调度与检验，设备吊装与捆绑，运输井下，到位调整。
2、人员安排
工种
起重工
电工
钳工
材料
测量
技术
队长
合计
人数
2
1
1
1
1
1
1
8人
三、监控系统安装：
1、工作内容：设备到位检验，实地测量，基础修正，设备安装找平，二次校验，质量检验。
2、人员安排
工种
起重工
电工
钳工
焊工
材料
测量
质检
技术
队长
合计
人数
1
10
1
1
1
1
1
1
1
18人
四、附件安装：
1、工作内容：电缆桥架安装，基础槽钢找正、浇筑，附件的现场加工与安装等。
2、人员安排：
工种
电工
钳工
焊工
材料
测量
质检
技术
队长
合计
人数
1
1
1
1
1
1
1
1
8人
五、电缆敷设：
1、工作内容：电缆试验敷设、吊挂、连接、检验。
2、人员安排：
工种
电工
钳工
材料
质检
技术
队长
合计
人数
5
5
1
1
1
1
14人
六、接地工程：
1、工作内容：接地的连接、敷设、测试。
2、人员安排：
工种
电工
钳工
焊工
材料
质检
技术
队长
合计
人数
2
1
1
1
1
1
1
8人

第二部分 安全生产监控系统安装
第一章 施工方案
根据我公司的设备，人员情况和施工经验，我们施工人员提前进入现场，并做好施工前准备工作。
1、根据安全年产监控系统设计图纸、现场情况等进行了研究，做到每一个施工人员心中有数，严格按图纸及质量标准施工。
2、对到货的开关柜、安全生产监控系统各零部件做详细的检查和试验。
3、利用现有的提升设备，把井筒监控信号电缆，下放到井筒内。
4、井下各种监控系统设备在就位前，先用棉垫包好，再用塑料布罩住以防水淋、划伤等以外损伤。
一、井筒监控电缆下放施工方案：
利用8吨稳车缠绕Ф12.5mm钢丝绳，钢丝绳与电缆用辅助卡子，固定在一起沿井筒下放。下放完后用电缆夹子把电缆固定到井壁角铁梁上。
二、准备工作：
1、准备8吨稳车一台及底盘。
2、电缆夹子、辅助卡子、固定卡子螺栓等。
3、电缆盘架子。
4、将电缆通过路径杂物清理、障碍排除。
5、信号设置：①设置井口至稳车处信号，指挥人以哨声为准；②井口至车房信号采用原信号。

第一章 工程质量技术措施
为了确保安装质量，施工人员应严格按图纸及煤炭工业部发布的《煤矿安装工程检验评定标准》及图纸会审要求进行加工安装。施工前，必须组织安装施工人员认真学习工程质量技术措施。经考试合格后，方可上岗。
1、认真执行国家和行业现有关标准及规范，严格按图纸施工。
2、组织全体施工人员（包括管理人员），重点做好图纸自审、会审、技术与质量交底工作。
3、严格执行各项技术管理制度的工艺标准，重点做好技术与质量管理监督工作。
4、施工技术人员，必须在现场进行技术指导和各项工程的记录工作。
5、技术管理要做到，开工有报告、图纸有会审、施工有措施、技术有交底、定位有复测、变更有手续、材料有试验、隐蔽有记录、质量有标准。
6、设备安装中，认真做好测量定向，复测工作，保证工程顺利进行。

第一节 传感器及信息传输装置安装
（Ⅰ）保证项目
1、传感器、分站电源、传输接口、声光报警器和控制器等的规格、型号和使用范围必须符合设计和有关技术文件的规定。
2、安装位置符合设计和有关技术文件的规定，固定牢靠，接线正确，布线规范。
（Ⅱ）基本项目
1、传感器调试应符合下列规定：
（1）开关量反映到中心站显示的开关信息应与被监测点的状态一致；
（2） 模拟量传感器应按产品说明书的规定进行调整，其漂移误差应符合有关技术文件的规定。
（3） 累计量信息反映到中心站显示的数据应与实际相符。
（4） 中心站显示的开关量信息与工况一致，模拟量采集的信息值，与中心站显示的数值系统误差不大于1%，累计量误差符合有关技术文件规定。
2、分站安装应符合下列规定：
（1）安装位置符合设计和产品说明书的规定。规定牢靠，接线正规，密封良好，应接入的模拟量和开关量符合设计。
（2）各部件整洁，调试正确，工作正常，记录齐全。
3、电源安装应符合下列规定：
（1）固定（吊挂）牢靠，接线正规，密封良好。
（2）承担负荷量符合设计和产品说明书的规定。
（3）供电正常，各部整洁，内部接线正确，接地与系统可靠连接。
4、声光报警、断电闭锁、控制系统的安装应符合些列规定：
（1）监控点的超限报警值，断电值、复电值均符合有关规定。
（2）传感器设置，断电闭锁关联设备的控制范围符合设计和有关技术规范规定。
（3）设备安装稳固、整洁、接线正确，相关联的被控制设备工作正常。

第二节 计算机安装
（Ⅰ）保证项目
1、计算机的规格、型号和使用范围必须符合设计和有关技术文件的规定。
2、计算机的安装位置应符合设计和有关技术文件规定，接线正确，布线规范。
第三节 模拟盘（屏）安装
（Ⅰ）保证项目
1、盘体安装稳固，分配器、电源固定牢靠，盘内布线正规，编号和标志齐全，正确。
2、盘内的图形布置，各种开关量、模拟量、累计量的信息显示，必须与现场实际相符。
（Ⅱ）基本项目
1、盘面组装应符合规定：
（1）平板式模拟盘，平板间接缝处的平面高度差不大于1mm，平板间顶部高低差不大于1mm，正面和侧面的垂直度不大于2/1000。
（2）积木镶嵌式模拟盘塑料块组合平整，缝隙均匀，最大间隙与最小隙缝之差不大于0.5mm，相邻塑块间的平面高低差不大于0.5mm。
2、图形配置应符合下列规定：
（1）图形形状、位置布置符合设计、并能反映现场工况和环境实况。
（2）图形模拟符合实际，色彩配置美观。
3、采光和信息显示应符合下列规定：
（1）室内照明布置符合设计，盘面本体颜色均匀，无明显反光，图形、表计和色灯显示清楚。模拟盘显示与计算机显示一致。
（2）照度合理，盘面底色一致，信息显示清晰。
第四节 操纵台安装
（Ⅰ）保证项目
1、操纵台绝缘电阻的测量结果，必须符合下列规定：
（1）电压为48v及以上的二次回路。
（2）电压低于48v的二次回路（包括线卷）对地，不小于0.5MΩ,当对地湿度大于75%时，不小于0.1MΩ。
2、操纵电源转换开关在不同的工作位置时，必须达到设计规定的功能，并符合下列规定：
（1）试验位置：只能发出启、停车声光信号，参与集控的设备不能启、停；
（2）就地操作位置：参与集控的设备只能进行单机启、停车，各岗位只能紧急停车，不能启车。
3、操纵台的试运行，必须符合下列规定：
（1）操纵台各控制旋转动作准确，程序转换和闭锁关系符合设计;
（2）声光信号、仪表、数码显示正确、清晰，符合实际运行状态。
（Ⅱ）基本项目
1、操纵台安装应符合下列规定：
（1）安装稳固、平整，组合式操纵台间接缝平直，连接紧固；
（2）台面及台后的标志牌、框齐全、正确、清晰；
（3）油漆完整、均匀、美观、标志牌字体规范、醒目。
2、操纵台内部电器元器件及接线应符合下列规定：
（1）电器元件齐全、完整、固定牢靠，急停、检修、电源程序转换和开关的动作应灵活可靠，参与调整符合设计；
（2）二次接线正确，固定牢靠，导线与电器、端子排的连接紧固，不受外力，不伤芯线，号头牌齐全、正确，每个端子上的接线最多不得超过两根；
（3）逻辑信号串盘线应始终沿着零线敷设，输出、输入信号线应成对绞和在一起，凡电源设备及冷却风机电源线，毫伏级信号线均需进行绞后再连接。
3、操纵台接地（接零）线应与静电板接地网作电气连接，并应符合标准。
第五节 信号联络装置安装
（Ⅰ）保证项目
1、信号联络装置的二次回路及各线卷限位开关的绝缘电阻严禁小于1MΩ,当对地湿度大于75%时，不小于0.5MΩ。
2、信号联络装置运行试验应符合下列规定：
各信号联络装置的功能应达到设有要求：启、停联络信号（回答制，非回答制）、无条件禁启信号和禁启封锁、煤流闸门信号、事故报警和紧急停车等准确无误，程序转换灵活，声光信号、数码显示清晰、正确。
（Ⅱ）基本项目
1、岗位信号箱安装应符合下列规定：
（1）安装位置正确，基础支架和基础螺栓牢固、稳定、平正，与箱体连接坚固；
（2）零部件齐全，操纵按钮和开关接线正确，动作灵活可靠，声光信号显示正确；
（3）接线正确，导线与端子连接紧固，标志清晰、齐全，不伤芯线。
2、限位开关安装应符合规定：
（1）机械式限位开关的安装调整，应符合标准的规定；
（2）磁感应式限位开关的安装调整，应符合标准的规定。
3、信号箱、限位开关和非带电金属部件的接地（接零）支线敷设应符合下列规定：
（1）连接紧固，接地（接零）线截面选用正确，需防腐蚀的部分涂料漆均匀。
（2）线路走向合理，色标准确，涂刷后不污染设备和建筑物。
第六节 低压配电屏安装
（Ⅰ）保证项目
1、低压配电屏的绝缘电阻必须大于0.5MΩ；瓷件或胶木绝缘件严禁有裂纹，破损等缺陷。
2、送电无异常现象，仪表、声光、信号齐全、清晰、正确。
（Ⅱ）基本项目
1、低压配电屏安装应符合下列规定：
（1）刀闸开关操作机构灵活可靠，刀闸接触良好；
（2）熔断器接触良好，熔体额定电流符合设计；
（3）接触器动作灵活，消弧罩无破损，触头表面光滑，接触良好；
（4）磁力启动器及空气开关动作灵活，触头表面光滑，接触良好，热继电器的热元件与被保护电器配合正确；
（5）保护整定值应符合设计，动作可靠；
（6）抽屉式配电柜的抽屉推拉灵活，轻便、无卡阻击撞；动、静触头的中心线应一致，接触紧密、抽屉的机械锁装置应动作正确、可靠。
（7）操作及联动或试验动作正确，符合设计，辅助开关的切换正确、可靠。
（8）在合格的基础上，各部油漆完整、均匀，盘面编号醒目、字迹工整、整洁、美观。
2、屏内母线安装的检验见（附录1）。
3、屏内二次接线安装见（附录2）。
4、屏接地安装见（附录3）。
（Ⅲ）允许偏差项目
1、成套低压配电屏安装的允许偏差和检验方法应符合成套高压开关柜安装的有关规定。
第七节 电缆敷设
（Ⅰ）保证项目
1、电力电缆绝缘试验结果必须符合规定；
2、电缆必须符合下列规定：
电缆严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
3、送电正常，电缆终端头和接线盒核定相及刷漆两端相位一致。
（Ⅱ）基本项目
（一）电缆支、托架安装应符合下列规定：
合格
支、托架安装位置正确，固定牢固，防腐蚀完好，在转弯处能托住电缆平滑均匀过渡，电缆弯曲半径符合设计要求规定；
优良 在合格的基础上，间距均匀，排列整齐，横平竖直，铁件镀锌良好，或油漆色泽均匀。
（二）电缆保护管安装应符合下列规定
合格
钢管不应有穿孔、裂缝，内壁光滑，完成后无显著凹瘪现象，管口无毛刺，防腐良好；
1、钢管内径应大于电缆外径的1.5倍，弯曲时其弯曲半径应满足电缆的最小允许弯曲半径；
2、电缆出入建筑物、穿过楼板、墙壁及沟道引至电杆、设备、墙外表面或房屋内人容易接近处，离地面2m以下的一段均应加保护管或罩。当采用钢管时，固定可靠，管口封闭严密，迈入地面的深度不得小于100mm，伸入建筑物散水坡的长度不得小于250mm。
3、钢管需连接时，宜用大一级短套管接，两端焊牢、封闭，并用Ф6-8mm钢管跨接在套管两端焊牢。
优良
在合格的基础上，保护管弯曲处匀滑无褶皱和不平，出入建筑地沟、坡向及坡度正确。明设部分横平、竖直，成排敷设的排列整齐，防腐处理良好。
（三）电缆敷设应符合下列规定：
合格
1、位置和标高正确，排列整齐，标志牌设置正确。
2、电缆在下列处必须固定，垂直或超过30°倾斜敷设时应在每一根支托架上固定，水平敷设时，应在首末两端、转弯、接头两端固定。
优良
在合格的基础上，电缆在转弯和分支处不凌乱，走向清楚整齐，电缆和标志牌编写统一，内容清楚，字迹清晰；直埋电缆的隐蔽工程记录及简图齐全、准确。
（四）电缆在电缆沟内敷设应符合下列规定：
合格
1、电缆沟内应平整、清洁、不积水，盖板齐全，标高符合设计；
2、电缆在支、托架上的排列：对双面支架，应将电力电缆与控制电缆分开敷设，对单侧支架，应将控制电缆放在电力电缆下面，1KV级以下电缆放在1KV以上电缆下面；
优良
在合格的基础上，电缆敷设整齐，转弯和分支处不乱，走向正确，标志齐全。
（五）电缆穿管敷设时应符合下列规定
合格
1、电缆穿管敷设时，每根电力电缆应单独穿入一根管内，但交流单芯电力电缆不得单独穿入管内；
2、电缆允许共管敷设，电缆根数符合设计，但裸铠装电缆不得与其它外层的电缆穿入同一根管内。
优良
在合格的基础上，钢管防腐良好，管口无毛刺，保护管弯曲处匀滑无褶皱和不平，管口应大于电缆外径的1.5倍；出入地沟时，坡向和坡度正确，管口空隙应封堵。
（六）电缆支、托架，金属电缆终端盒，接线盒的外壳接地应符合下列规定：
合格
1、电缆沟、隧道及室内电缆支、托架应有连续的接地线相连，且两端与接地极相通；
2、电缆金属终端盒、接线盒的外壳与该处的电缆金属护套及铠装层均应良好接地，接地线应采用铜绞线，当电缆截面为120mm2时，其截面不应小于10mm2；电缆截面为150mm2及井下电缆，其截面不小于25mm2，井下连接或绑扎必须紧固。
优良
在合格的基础上，金属接地线规格符合相关规定，镀锌防腐蚀层良好、连接美观可靠。

（七）电缆芯线与设备连接时应符合下列规定：
合格
1、两种不同金属接触时，接触面处理应符合标准的有关规定；
2、芯线截面在16mm2以上需要鼻子或接头卡子固定，连接牢靠，接触良好。
优良
在合格的基础上，接触面处理良好，接触严密，接线鼻选择合适，引线排列美观，相序色标齐全。
第七节 二次回路接线
（Ⅰ）保证项目
１、二次接线必须符合设计线路、连接可靠，号头牌齐全，标志正确，字迹工整，清晰不脱色。
２、控制电缆的型号、规定必须符合下列规定：
（１）小母线和控制盘的电压小母线，在断开所有其它并联支路时，不小于10MΩ，48V及以下回路用250V兆欧表测量。
（２）二次回路的每一支路和断路隔离开关操动机构的电源回路不小于1MΩ，在比较潮湿的地方不小于0.5MΩ。
（Ⅱ）基本项目
１、盘柜上的小母线安装应符合下列规定：
（１）盘柜上的小母线应采用直径不小于6mm铜棒和铜管，固定牢固，两测应有标明其代号或名称的标志牌，字迹清晰不脱色。
（２）小母线着线色时（可不着色标），应符合规定，合格的基础上，排列整齐，小母线平直，着色时油漆铮亮。
２、二次配接线应符合下列规定：
（１）二次配接线宜采用载面不小于1.5mm2电压不低于500V的铜芯绝缘电线，连接活动部件的二次配线应采用多股软线，线束应加强绝缘，电流回路应采用载面不小于2.5mm2，电子元件回路，弱电回路在满足电压降、载流量和机械强度的情况下，可采用载面不小于0.5mm2电压不低于500V的铜芯绝缘电线。
（２）二次回路的配接线应有规律的配置，达到整齐美观，导线不得有接头，每个端子接线不得超过两根。
（３）弱电导线与强电导线应分开绑扎。
（４）在合格的基础上，接线排列的序（走槽盒除外），握鼻适当，拧旋方向正确，多股软线端子绞紧无断股，压接垫片齐全。
３、接入盘、柜、台内的控制电缆及其芯线安装应符合下列规定：
（１）接入盘、柜、台内洞孔处应固定牢靠，多根电缆排列整齐，避免交叉，橡胶电缆的钢带不应进入盘、柜、台内。绝缘芯穿盘护套齐全。
（２）电缆芯线均应通过端子排与盘内电器连接，每个端子接线不得超过两根。
（３）用于晶体管保护，控制等逻辑回路的控制电缆屏蔽层可靠接地，无屏蔽层时要用一根备用芯线接地。

附录1
二次接线
１、二次接线必须图实相符，固定牢靠，导线握鼻方向正确，与电器或端子排的连接紧密，端子号头牌齐全，标志清晰，且字迹不易脱色。
２、接入盘、柜内的导线及电缆芯线均应通过铜质端子排，每个端子螺丝上接线一般为1根，不得超过两根，导线紧固后不应有拉力。
３、二次结线一般应采用载面不小于1.5mm２，电压不低于５００Ｖ的铜芯绝缘线，电流回路载面不小于2.5mm２，用于可动部动的导线应采用多股软导线，线束应加强绝缘。
４、配线应排列整齐、美观、弱电与强电的导线应分开绑扎，盘内清洁，无尘垢。
５、二次结线的绝缘电阻不得小1MΩ，在比较潮湿的地方，允许降到0.5MΩ
附录2
电气装置接地
１、接至电气设备，器具和可拆卸的其它非带电金属部件接地（接零）的分支线，必须直接与接干相连，严禁将数个需要接地的电气设备串联接地。
２、接地线与设备接地，采用螺栓固定时，其接触面就按规定处理，采用搭焊时应符合下列规定：

项目
项　目
规定数值
检验方法
１
搭接长度
扁钢
大于或等于2b
尺量检查
圆钢
大于或于6d
`钢和扁钢
大于或于6d
2
扁钢搭焊的棱边数
3
观察检查
３
扁钢与钢管焊接时应有弧形卡加强焊边
注：b扁钢宽度，d为圆钢直径。
３、接地线与振动设备应用软导线连接并有锁紧装置，装有电器的可开启盘面，台面柜门的接地线应以多股铜软导线接地的金属构架可靠连接。
４、利用串联钢结构作为接地装置时，它们之间的跨接线，作为接地线时，扁钢载面不得小于１００mm２。支线时不得小于７４８mm２。

５、接地装置的接电阻，应符合井下接地装置的接地电阻应符合下列规定：
接地装置名称
电阻值
接地网上任一保护地点，测得的接地电阻
＜２

第三部分 施工组织保证措施
第一章 工期保证措施
1、实施科学管理、系统管理、目标管理等有条不紊的施工管理，主要是抓好人、财、物的合理配置和使用抓住关键工序，对影响到总工期的工序和作业环节，给予人力和物力的充分保证，确保总进度按计划顺利完成。
2、选用最优的施工方法和先进的施工工艺，使操作方法规范化、标准化，提高劳动生产率，加快施工进度，保证施工质量，缩短施工工期。
3、组织项目工程平衡作业，充分利用时间和空间。工序的划分应有利于组织均衡、连续有节奏地施工，要抓住本工程项目的关键，优化工序。
4、对生产要素，认真进行优化、组合动态管理，灵活机动地对人员、设备物资进行调度安排，及时组织施工所需人员、物质进场，保障后勤供应，满足施工需求，保证施工连续作业，顺利完成施工任务。
5、实行各专业化班组连续作业，保证工作紊不间断地施工。
6、严格控制施工制度。
①建立严格的“施工日报”，逐月记录工程进度、质量、设计修改等问题，以及施工过程中必须记录的有关问题。
②各级领导必须提前为下道工序的施工，做好人力、物力和机械设备的准备，确保施工环环紧扣。对影响施工总进度的关键工序，主要领导和有关管理人员必须跟班作业，必要时组织有效力量，重点突破,以确保工期总进度计划的实现。
第二章 确保工程质量的措施
1、组织保证
推行全面质量管理，建立以项目经理为首的质量责任体系，将质量责任层层分解下去，形成完整的质量管理体系责任制度。
2、制度保证
由项目总工程师牵头，针对工程特点，详细制定出各工序的操作规程。并对上岗人员进行培训，让每个人都能明确各自的责任范围。
(1) 工程质量由质检工程师直接对项目经理和项目总工程师负责。
(2) 质检工程师对各种试验数据负责，包括现场取样方法、测试频度、试验方法、数据记录整理等。
(3) 材料部门对所进材料的质量负责。材料要有出厂合格证书。主动配合试验人员进行复检。
(4) 工程技术部门是贯彻有关施工、质检的技术标准、规范和规程的执行部门。质量标准落实到每道工序，每个操作人员，并填写原始记录和工程日志。
(5) 机械设备部门负责机械状况的完好性，并定期向质检工程师提供有关机械状况的报告。
(6) 全面质量管理的教育工作,由质检工程师负责。
(7) 工序质检员是现场工作的质量负责人，负责每道工序的检查，并填写质量日报表。质检工程师抽检，并写出质量分析报告。总工程师负责研究、制订和调整质量措施、质量目标和总质量计划。
3、技术保证
(1) 严格执行国家标准、规范、规程，严格执行招标文件中的施工技术规范，检查好项目的原材料、成品或半成品构件的质量。
(2) 严格进行图纸会审，领会设计意图，抓好技术操作质量标准，制定关键部位的施工方法并编写作业指导书。以技术指导工作推进施工操作质量，从而保证工程质量。
(3) 加强对工程测量的管理，实行自测和复验制度，重点做好基准点、标高、轴线等复测工作，建立测量仪器的校核、检定、维护和保管制度。
(4) 制定保证质量的技术措施，制定重大质量事故处理方案，组织新材料、新技术、新工艺的鉴定。
(5) 对容易造成技术指导错误，违反施工规范程序的各种因素做预防性的控制。
(6) 工程完工后，认真抓好收尾工作，组织竣工验收检查，做好交工资料的汇集整理工作。
(7) 做好工程技术档案管理，检查施工中技术、质量资料的及时性、齐全性、真实性、保证工程质量的总评定。
(
