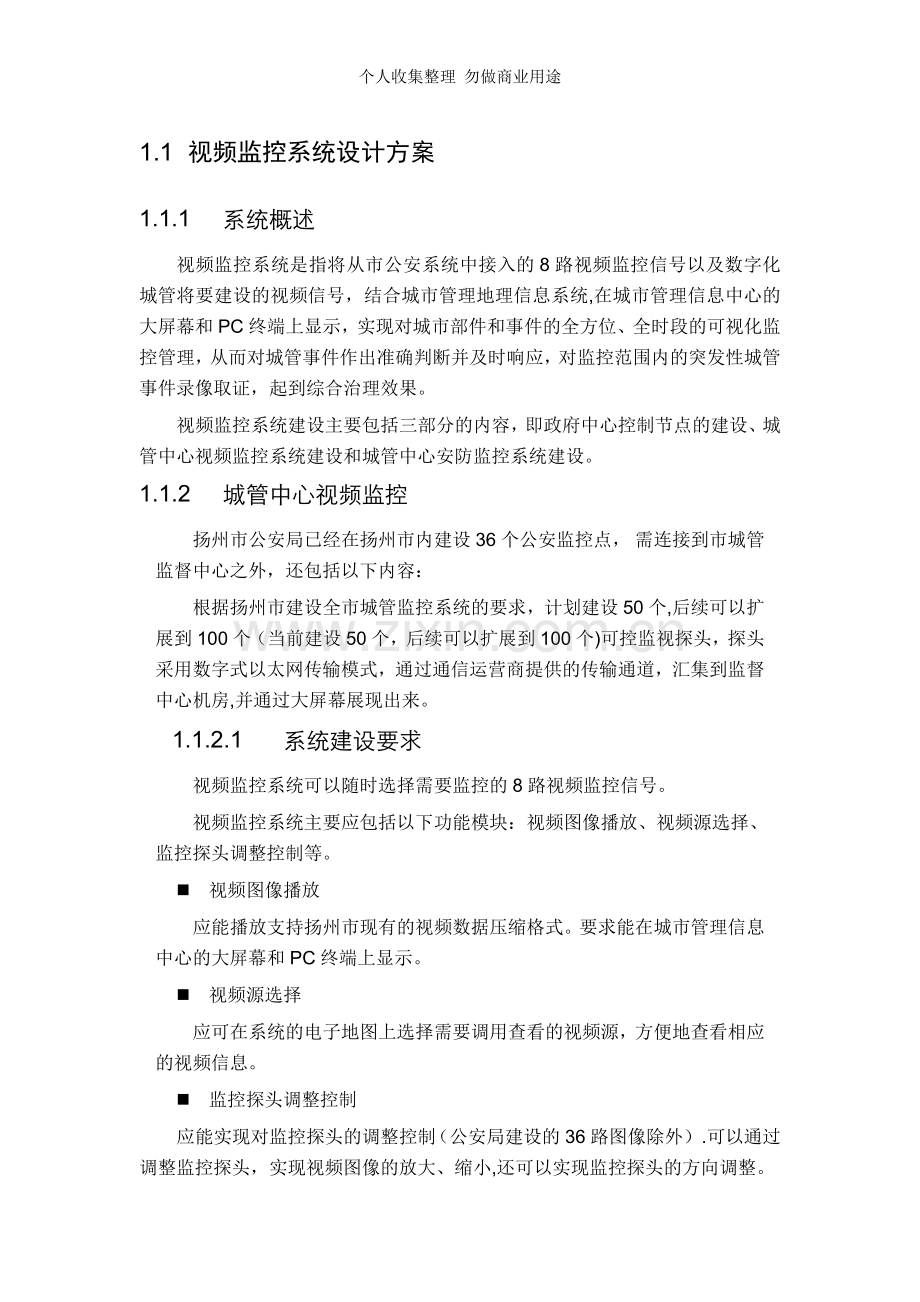

1.1 视频监控系统设计方案
1.1.1 系统概述
视频监控系统是指将从市公安系统中接入的8路视频监控信号以及数字化城管将要建设的视频信号，结合城市管理地理信息系统,在城市管理信息中心的大屏幕和PC终端上显示，实现对城市部件和事件的全方位、全时段的可视化监控管理，从而对城管事件作出准确判断并及时响应，对监控范围内的突发性城管事件录像取证，起到综合治理效果。
视频监控系统建设主要包括三部分的内容，即政府中心控制节点的建设、城管中心视频监控系统建设和城管中心安防监控系统建设。
1.1.2 城管中心视频监控
扬州市公安局已经在扬州市内建设36个公安监控点， 需连接到市城管监督中心之外，还包括以下内容：
根据扬州市建设全市城管监控系统的要求，计划建设50个,后续可以扩展到100个（当前建设50个，后续可以扩展到100个)可控监视探头，探头采用数字式以太网传输模式，通过通信运营商提供的传输通道，汇集到监督中心机房,并通过大屏幕展现出来。
1.1.2.1 系统建设要求
视频监控系统可以随时选择需要监控的8路视频监控信号。
视频监控系统主要应包括以下功能模块：视频图像播放、视频源选择、监控探头调整控制等。
n 视频图像播放
应能播放支持扬州市现有的视频数据压缩格式。要求能在城市管理信息中心的大屏幕和PC终端上显示。
n 视频源选择
应可在系统的电子地图上选择需要调用查看的视频源，方便地查看相应的视频信息。
n 监控探头调整控制
应能实现对监控探头的调整控制（公安局建设的36路图像除外）.可以通过调整监控探头，实现视频图像的放大、缩小,还可以实现监控探头的方向调整。
1.1.2.2 系统设计

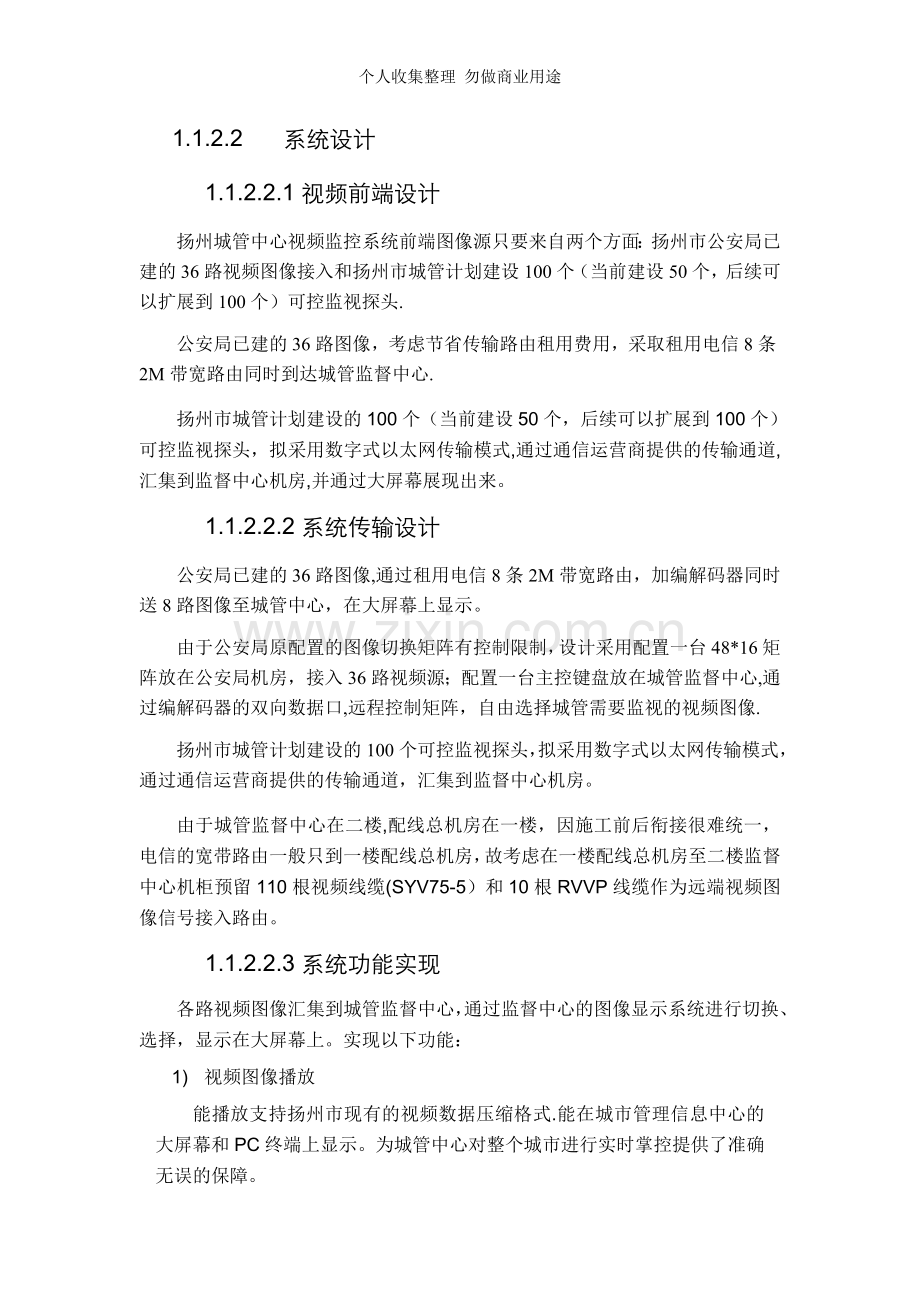

1.1.2.2.1 视频前端设计
扬州城管中心视频监控系统前端图像源只要来自两个方面：扬州市公安局已建的36路视频图像接入和扬州市城管计划建设100个（当前建设50个，后续可以扩展到100个）可控监视探头.
公安局已建的36路图像，考虑节省传输路由租用费用，采取租用电信8条2M带宽路由同时到达城管监督中心.
扬州市城管计划建设的100个（当前建设50个，后续可以扩展到100个）可控监视探头，拟采用数字式以太网传输模式,通过通信运营商提供的传输通道,汇集到监督中心机房,并通过大屏幕展现出来。
1.1.2.2.2 系统传输设计
公安局已建的36路图像,通过租用电信8条2M带宽路由，加编解码器同时送8路图像至城管中心，在大屏幕上显示。
由于公安局原配置的图像切换矩阵有控制限制，设计采用配置一台48*16矩阵放在公安局机房，接入36路视频源；配置一台主控键盘放在城管监督中心,通过编解码器的双向数据口,远程控制矩阵，自由选择城管需要监视的视频图像.
扬州市城管计划建设的100个可控监视探头，拟采用数字式以太网传输模式，通过通信运营商提供的传输通道，汇集到监督中心机房。
由于城管监督中心在二楼,配线总机房在一楼，因施工前后衔接很难统一，电信的宽带路由一般只到一楼配线总机房，故考虑在一楼配线总机房至二楼监督中心机柜预留110根视频线缆(SYV75-5）和10根RVVP线缆作为远端视频图像信号接入路由。
1.1.2.2.3 系统功能实现
各路视频图像汇集到城管监督中心，通过监督中心的图像显示系统进行切换、选择，显示在大屏幕上。实现以下功能：
1) 视频图像播放
能播放支持扬州市现有的视频数据压缩格式.能在城市管理信息中心的大屏幕和PC终端上显示。为城管中心对整个城市进行实时掌控提供了准确无误的保障。
2) 视频源选择
可在系统的电子地图上选择需要调用查看的视频源,方便地查看相应的视频信息.可通过配置的距阵键盘对图像进行实时自由的选择.
3) 监控探头调整控制
能实现对监控探头的调整控制。可以通过调整监控探头，实现视频图像的放大、缩小,还可以实现监控探头的方向调整。但公安局的36路监控探头由于有控制限制,不能作探头的调整控制。
KC3000视频编解码器

KC3000系列的视频编解码器可以在网络上同时支持传送一路数字视频和一路双向数据传输.
KC3000系列视频编解码器能兼容大多数CCTV摄像机, 支持RS-232、RS—422数据接口。
即插即用的设计,保证安装时无需电气和光学调整，该系列产品具有独立式和插卡式二种版本。
功能特点
单路数字视频传输
NTSC、PAL、SECAM兼容
16位数字立体声
600欧姆line音频输出
无需现场电气和光学调整
LED状态显示可监视所有关键的运行参数
支持热插拔机架式
可恢复式电源保险丝
传输距离20公里
连接图：

1.1.2.2.4 系统原理图

1.1.3 市政府中心视频监控
扬州市公安局已经在扬州市内建设36个公安监控点， 需连接到市城管监督中心之外,还包括以下内容：
根据扬州市建设全市城管监控系统的要求，目前建设50个可控监视探头,未来计划扩容100个（当前建设50个，后续可以扩展到100个）可控监视探头,探头采用数字式以太网传输模式,通过通信运营商提供的传输通道，汇集到监督中心机房，并通过大屏幕展现出来.
1.1.3.1 系统建设要求
扬州市公安局已经在扬州市内建设36个公安监控点,但作为扬州市城市应急指挥中心的市政府一楼会议室，由于缺少视频监控控制设备，因此目前只能被动接受公安监控传输的图像信息，而无法进行必要的控制.本次招标将根据扬州市政府中心控制节点确定的技术要求，选择相应的控制设备，实现市政府应急指挥中心的节点控制功能，具体内容包括：
视频监控系统可以随时选择需要监控的8路视频监控信号。
视频监控系统主要应包括以下功能模块：视频图像播放、视频源选择、监控探头调整控制等.
n 视频图像播放
应能播放支持扬州市现有的视频数据压缩格式。要求能在城市管理信息中心的大屏幕和PC终端上显示.
n 视频源选择
应可在系统的电子地图上选择需要调用查看的视频源，方便地查看相应的视频信息。
n 监控探头调整控制
应能实现对监控探头的调整控制（公安局建设的36路图像除外)。可以通过调整监控探头，实现视频图像的放大、缩小，还可以实现监控探头的方向调整。
1.1.3.2 系统设计
1.1.3.2.1 系统前端图像传输设计
公安局已建的36路图像，通过租用电信8条2M带宽路由,加编解码器同时送8路图像至市政府一楼会议室，在屏幕墙上显示.
根据城管中心的传输原理，由于公安局原配置的图像切换矩阵有控制限制,设计和城管中心合用一台48＊16矩阵放在公安局机房，接入36路视频源；配置一台主控键盘放在城管监督中心，配置一台分控键盘放在领导办公室，通过编解码器的双向数据口，远程控制矩阵，自由选择城管需要监视的视频图像。
1.1.3.2.2 系统功能设计
在市政府一楼会议室配置一电视屏幕墙（组成1台42寸等离子、7台21寸电视机），一台主控键盘。公安局远程实时传输过来的8路图像接入市政府会议室电视显示墙，通过矩阵键盘控制图像源的选择，为市政府应急指挥提供可靠的决策依据。
在市政府领导办公室配置一台电视机，一台分控矩阵键盘,从8路输入里选择一路接入电视机,通过键盘控制、选择图像视频进行实时观看，方便领导随时了解全城路况和突发事件状况.
1.1.3.2.3 系统原理图

1.1.4 城管中心安防监控
城管中心安防监控系统主要对机房主要出入口、两个中心、大楼的主要出入口进行视频实时监控，录像，以达到对机房等重要场所实行安防功能。
1.1.4.1 系统建设要求
安防系统特指针对监督中心机房、监督中心大厅、指挥中心大厅的安全监控防护，系统设置不少于8个探头，采用24小时硬盘监控录像,录像资料保留不小于24小时*7天。
机房监控系统由摄像设备、传输设备、显示与记录设备三部分组成。
在机房各主要出入口设置半球型彩色摄像机，监视人员的进出.并且在主机房内部设计带云台的彩色变焦一体化摄像机,可以让监视者方便的监视到操作人员的操作动作及操作画面。
数字硬盘录像，应具有防系统死机重新起动措施，保证系统不因为死机造成图像数据漏录。该系列主机应具有每路25帧/秒（PAL制）的录像（回放）实时性能。采用MPEG—4方式压缩录像，压缩率、码流连续可调。
1.1.4.2 系统设计
闭路监控系统主要实现图像观察、记录等功能， 闭路监控系统按功能分为：前端（摄像）、传输、控制、显示、电源以及副控点设备等几部分组成, 其系统组成示意图所图5—2：
控制部分
显示与记录部分
传输部分
前端部分

图4—2系统组成示意图

1.1.4.2.1 系统图

1.1.4.2.2 前端设计
前端设备: 主要包括固定摄像机、彩色一体化摄像机、镜头、监听器等设备。
（A)摄像机和镜头
摄像机应具有较高的清晰度和稳定度。响应技术标书功能要求，应选用日本远腾的彩色半球摄像机YT-CC3003K 5只和彩色一体化摄像机YT—629SN/E 5只.摄像机主要用于城管中心机房、两个中心进行监控,同时还需对出入口进行监视、控制。
彩色半球摄像机YT—CC3003K:

电视制式：　NTSC 　　　PAL
影像传感器：　1/3"CCD 影像传感器
扫描系统：　525扫描线,60场/秒， 625扫描线,50场/秒
同步系统：　内同步
最低照度：　0。1LUX/　　　　　　
解 析 度：　480线（彩色）　　　　　　
信 噪 比:　大于52dB(最小）/60dB（标准)自动增益控制
白平衡模式:　自动高速(无色滚动)
白平衡范围：　3200-10000K S过滤器
电子快门：　1/60—1/100000秒,　　　
镜 头：　大镜头半球
视频输出：　复合式影像信号1。0VP—P at 75Ω
灰阶检正：　0。45
影像功能：　开/关
增益控制：　自动增益
工作温度：　—20℃ TO 50℃
工作环境：　Within 85% RH
功 耗：　DC12V±10%/65mA
尺 寸： 105（直径)×80（高）mm

彩色一体化摄像机YT-629SN/E：

云台特点:
适用环境： 室内/外
双层对流通风结构设计(专利技术）可有效降低球内温度.
内侧壁加热循环风箱设计(专利技术）有效除雾/除霜。
球体内衬采用IP66防护标准。
上罩采用聚碳酸脂工程ABS材料，抗老化、抗盐缄、耐高低温、防酸雨。
内置高速预置云台及解码器.
高速球机芯特点:
采用230倍，超低照度0.01LUX彩色摄像机，6区背光补偿,WDR（Wide Dynamic Range)超级动态功能,在对比度极高，背光极强的户外同样拥有清晰自然的图像。可拆卸的IR剪切滤光片（日夜自动转换功能）及数字慢快门功能，可在光照极低的条件下使画面达到与正常光照同样的效果。
通讯协议公开，可选用多种控制主机。
64个可编程预置点及自动巡航、自动线扫描监视功能。
水平360°连续旋转，垂直0~90°旋转，并可进行180°自动翻转.
云台规格:
电 压: DC12V±3V
功 率： ﹤18W
旋转速度: 水平1～360°/S 垂直0.5～120°/S
旋转角度： 水平0～360°连续 垂直0~90°
工作温度：　—20℃ TO 50℃
云台速度与镜头方式： 自适应
通讯协议: RS485/RS422 公开Public
预 置 点： 64
重 量： 3kg
环境标准： IP66
摄像机规格：
光学变倍： 23
电子变倍： 10
合计变倍： 230
最低照度： 0。01LUX
解 析 度: 470线
日/夜自动转换功能： 有
WDR超级动态功能： 有
信 噪 比： 大于52dB
1.1.4.2.3 布点说明
本系统分别对机房、两个中心、大厅出入口监控功能配置：
在一楼主机房配置1台半球和1台全球，半球对机房出入口进行监控、全球对机房整个区域进行监控；
在监督中心配置2台全球和1台半球；
在指挥大厅配置1台全球和1台半球；
在局域网机房配置1台半球，监视出入口；
在门厅配置1台半球、在大厅配置1台全球。
系统共配置5台彩色半球摄像机、5台室内一体化球机,设备位置详见弱电系统平面图
1.1.4.2.4 控制室设备
在维修人员值班室配置设备：
21英寸电视机8台，34英寸电视机1台；
17英寸彩色显示器1台;
16*16路矩阵和16路视频分配放大器各1台及控制设备能对监控图像显示可随时切换功能；
16路硬盘录像机1台(硬盘为120G，录像保存时间为7天左右）；

YT-2000系列硬盘录像机

资 源： 显示:25/路/秒 录像:25/路/秒 回放：25/路/秒
画面显示： 1/4/8/16/25画面,可手动、自动切换,可全屏显示
回 放: 支持多画面、多种速率、局部放大回放，支持抓拍、打印、打印局部图像
压缩算法：H264
录像速度： 30—200M/小时/路
音视频同步： 回放时音视频同步
图像分辨率： 352*288
运行环境： WINDOWS 2000
显示分辨率： 800*600 1024*768 2048＊768
可靠性支持： 软件保护功能与自动恢复功能
录像文件： 6-180分钟 文件即时打包，几乎不受断电影响
网络接口： 10/100M自适应网卡
网络传输： 局域网、电话线、ISDN、ADSL、DDN 、VDSL
启动方式： 可加电自启、自动进入录像状态、不须人工操作
录像方式: 手动/定时/报警/动态检测
预录功能： 报警预录功能0—300秒，移动检测预录0—300秒
监听功能： 可现场监听任意一路的声音
磁盘分组: 可将不同的两组摄像机录到不同的磁盘组中
电子地图： 支持报警电子地图功能，支持地图分层
网络存储： 支持网络驱动器，可将录像资料直接存储到网络硬盘上
用户管理： 支持多用户，可对不同用户设置不同的操作权限
报警方式: 支持动态移动报警、报警器报警、视频信号丢失报警
报警联动: 动态移动报警、报警器报警、视频丢失均可联动到蜂鸣器、警灯
ENDO矩阵切换／控制系统

n 特性：
n 预组装系统
n 菜单综合设置
n 键盘口令输入
n 优先级操作
n 并行/成组切换
n 通用的巡视/显示序列
n 中英文两种编程菜单内置8200个汉字字符
n 摄像机现场控制定速或变速云台
n 自动报警调用
n 内部视频丢失检测-—同步检测
n 可编程报警联动表
n 15种不同的报警显示方式
n 3种报警状态消除方式
n 报警状态输出
n 图形化用户界面
n
n 功能：
n 视频切换控制:可控制系统内任意的视频输入切换至任意的视频输出, 可通过键盘或自动切换序列、同步切换序列、定时调用或报警响应来控制。
n 自动切换： 一个自动切换是指一组摄像机输入自动循环地显示在一个单独的监视器上。每个摄像
n 机画面可设为不同的停留时间,并且同一摄像机画面可在一组自动切换序列中重复出现多次。
n 自动切换可分为监视器自动切换和系统自动切换两种。
n 监视器自动切换:一个监视器自动切换序列是将一组摄像机输入编程到一个监视器上循环显示。
n 可由64个摄像机信号构成,每个摄像头画面可停留不同的时间。每个监视器拥有独立的自动切换序列。
n 万能的系统自动切换：一个系统自动切换序列可由系统设置菜单预编程，有64个序列可由操作者或定时调用在任何时刻调到任一个监视器上运行。每组自动切换序列可由64个摄像机及预置点、停留时间、备用（辅助)动作构成。在一组自动切换中，可多次出现同一个摄像机画面或一个摄像机的多种预置画面或一个摄像机的多个备用动作。
n 系统同步切换：一个系统同步切换序列是指将一组摄像机画面顺序地切换到连续的监视器上显示。有64个系统同步切换序列可由系统设置菜单预编程.每个系统同步切换序列由最多16个摄像机及其预置点、停留时间、备用（辅助）动作构成。
n 定时调用:系统可预编程35个时间来进行定时调用系统自动切换序列至各监视器。可以按天、按星期自动地调用.
n 调用系统自动切换序列：每个定时调用时间可自动地调用任一系统自动切换序列至任一监视器。
n 云台镜头控制:三维矢量变速摇杆，可控制定速和变速云台及一体化快速球，带64个预置，64级云台速度,8级镜头速度；三维摇杆可变速控制普通及变速镜头;最多可配1024(256)个1641系列解码器,控制1024(256)个云台
n 一体化快速球控制功能： 通过码转换器， 可控制多种一体化快速球， 设置,调用预置点, 水平180度自动反转， 预置点之间可变速轮流摆动等。
n 报警响应: 一个报警是指连接到1024（2052)的报警设备发出的一个触点信号。最多1024(256)个触点可编程在接收到报警信号时自动地切换摄像机画面至监视器。
n 报警摄像机编程： 每个触点可通过编程在接收到报警信号时切换摄像机画面至监视器。包括其预置点、停留时间、备用（辅助)动作。
n 报警监视器设防： 每个触点可通过编程来显示报警画面至指定的监视器。每个监视器可设定不同的报警显示和清除方式。共15种报警显示和清除方式。
n 屏幕显示: 可在各监视器屏幕的下方显示当前监视器与摄像机的对应关系、自动切换序列的运行状态、日期时间、星期等信息。
n 摄像机号及条目： 任何摄像机输入都有一个与之输入接口对应的摄像机号。每个摄像机可由用户输入一组8个汉字,英文字母数字识别条目。包括一、二级汉字库汉字及全部阿拉伯数字、 大写英文字母以及常用的符号标记共8200个，都可由及户选择输入。
n 日期/时间: 系统的日期格式能够通过编程可显示为月/日/年， 日/月/年或年/月/日，时间显示为24小时格式。年份显示为四位。
n 运行状态:显示当前的报警、锁定、运行、撤设防码、编程等信息.
控制端口：有10个控制端口，可接报警输入，音、视频矩阵扩展箱,主控键盘或分控键盘，报警联动或多媒体,解码器。
n 系统分区:　系统可编程的分区功能可对键盘访问监视器、键盘访问摄像机和监视器切换摄像机进行　限定.
n 键盘对监视器的分区:可阻止某些键盘访问某些监视器，从而可阻止这些键盘对这些监视器上显示的图象进行切换、控制；监视器对摄像机的分区：可禁止某些监视器观看系统内的某些摄像机；
n 键盘对摄像机切换的分区:可阻止某些键盘在任意监视器上调看或控制某些摄像；键盘对摄像机控制的分区：可阻止某些键盘对某些摄像头进行控制。
n 全屏幕设置菜单：系统可通过黑底全屏幕中文或英文菜单实现设置和编程,可直接显示在1号监视器上。无视频输入时也可内部产生黑屏实现设置和编程数据保存:存储在存储器中的所有用户编程的数据，至少保存十年。这些用户数据包括所有已输入的屏幕字符标志、自动切换参数、报警时的系统布防参数以及时间日期等.
1.1.4.2.5 设备安装环境要求
n 机房要求
监控室应满足环境噪声小，电磁干扰弱，并有必要的安全防范和消防设施;可与消防等控制室合用，但应相对独立；单独设置时面积不小于16M².
监控室内的温湿度宜控制在下列标准:
温度:16℃ ∽ 28℃
相对湿度：50% ∽ 70%
n 供电与接地要求
电视监控系统应由可靠的交流回路单独供电，摄像机由控制中心集中供电，以防止突然断电影响整个系统,也为今后的工程维修及管理创造条件。
系统接地宜采用一点接地方式，接地电阻不大于4Ω，当系统采用联合接地时,接地电阻不大于1Ω。

视频监控系统报价明细表
谈判人名称：南京莱斯大型电子系统工程有限公司 [货币单位：人民币元]
序号
设备名称
型号及主要技术参数
单位
数量
单价
合计
备注
1
数字化城管监控系统建设
1。01
一体化球机
YT—629SN/E
套
5
7,890.00
39,450.00
远腾
1。02
彩色半球摄像机
YT-CC3003K
套
5
880。00
4，400。00
远腾
1.03
16路硬盘录像机
YT—2016FA
套
1
13,350。00
13,350.00
远腾
1.04
16分32分配器
APT-6032
套
1
2,845.00
2，845.00

1。05
矩阵
YT—215016—16
套
1
40，900。00
40,900。00
远腾
1。06
矩阵键盘
YT-2078
套
1
5,460.00
5,460。00
远腾
1。07
转换器
232—485
套
1
195.00
195。00

1.08
屏幕墙
五联（定制)
套
1
38，000.00
38,000.00

1。09
控制台
二联（定制）
套
1
16，250.00
16，250.00

1。10
矩阵
V2015X48—16
台
1
32，300。00
32，300。00
英飞拓
1。11
视频编解码器（带一路反向数字通道)
视频MPEG2
对
8
11，800。00
94,400.00
KC
1。12
16路硬盘录像机
YT-2016FA
套
7
12，350.00
86,450.00
远腾
1。13
控制台
7联（定制）
套
1
63,800.00
63,800.00

1。14
16分32分配器
APT-6032
套
7
4,845。00
33，915。00

1。15
标准机柜

台
1
2,500.00
2,500。00

1。16
进口视频线
SYV75-5
米
1100
20.00
22,000。00

1。17
控制线缆
RVVP2＊1.0
米
300
2.91
873.60
虹达
1.18
电源线
RVV2＊1。5
米
100
2.72
271。70
虹达
1.19
24口光纤配线架
CT-GPH-1UB-24
架
2
495.00
990.00

1。2
12芯室内光纤
GJFJV 12A
米
70
15.40
1，078。00

1。21
ST光纤耦合器
ST型陶瓷芯
个
24
16.50
396。00

1。22
光纤跳线
ST-ST-1M
对
6
99.00
594.00

1.23
光纤跳线
ST-SC—3M
对
12
121.00
1,452.00

1。24
辅材

批
1
2,000.00
2,000.00

小计

503,870.30

2
政府中心监控节点建设
2.01
视频编解码器(带一路反向数字通道）
视频MPEG2
对
8
12,500。00
100,000.00
KC
2。02
矩阵主控键盘
V2115
台
1
7,000.00
7,000.00
英飞拓
2.03
矩阵分控键盘
V2110
台
1
4，600.00
4，600。00
英飞拓
2.04
标准机柜

个
1
2,500.00
2，500.00

2。04
进口视频线
SYV75-5
米
100
20.00
2,000。00

2。05
辅材

批
1
1,500.00
1,500.00

小计

117，600.00

3
合 计
621,470。30
