单片机期末考试资料汇总.doc

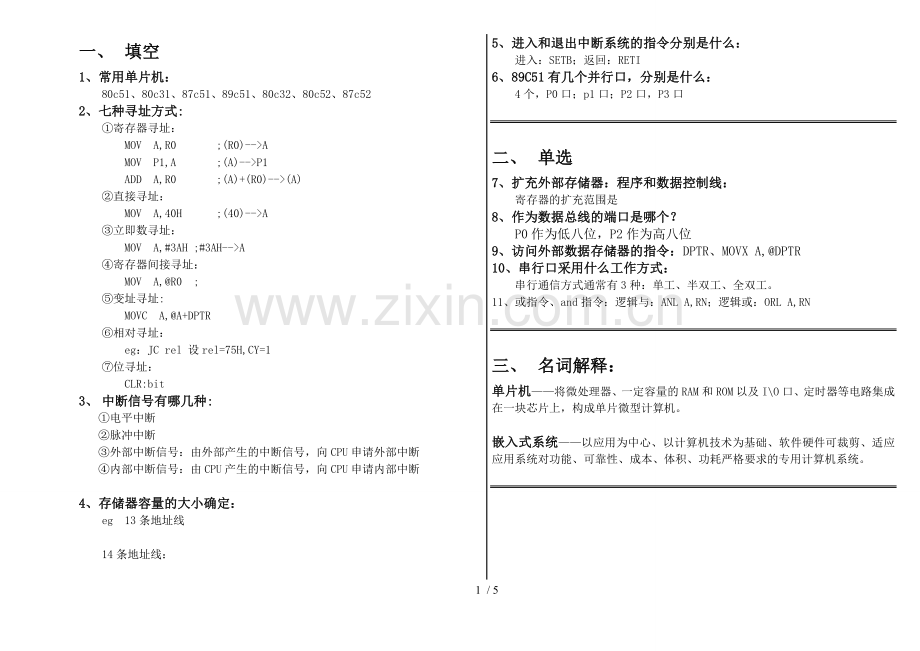

一、 填空
1、常用单片机：
80c51、80c31、87c51、89c51、80c32、80c52、87c52
2、七种寻址方式:
①寄存器寻址：
MOV A,R0 ;(R0)-->A
MOV P1,A ;(A)-->P1
ADD A,R0 ;(A)+(R0)-->(A)
②直接寻址：
MOV A,40H ;(40)-->A
③立即数寻址：
MOV A,#3AH ;#3AH-->A
④寄存器间接寻址：
MOV A,@R0 ;
⑤变址寻址:
MOVC A,@A+DPTR
⑥相对寻址：
eg：JC rel 设rel=75H,CY=1
⑦位寻址：
CLR:bit
3、 中断信号有哪几种:
①电平中断
②脉冲中断
③外部中断信号：由外部产生的中断信号，向CPU申请外部中断
④内部中断信号：由CPU产生的中断信号，向CPU申请内部中断

4、存储器容量的大小确定：
eg 13条地址线

14条地址线：

5、进入和退出中断系统的指令分别是什么：
进入：SETB；返回：RETI
6、89C51有几个并行口，分别是什么：
4个，P0口；p1口；P2口，P3口

二、 单选
7、扩充外部存储器：程序和数据控制线：
寄存器的扩充范围是
8、作为数据总线的端口是哪个？
P0作为低八位，P2作为高八位
9、访问外部数据存储器的指令：DPTR、MOVX A,@DPTR
10、串行口采用什么工作方式：
串行通信方式通常有3种：单工、半双工、全双工。
11、 或指令、and指令：逻辑与：ANL A,RN；逻辑或：ORL A,RN

三、 名词解释：
单片机——将微处理器、一定容量的RAM和ROM以及I\O口、定时器等电路集成在一块芯片上，构成单片微型计算机。

嵌入式系统——以应用为中心、以计算机技术为基础、软件硬件可裁剪、适应应用系统对功能、可靠性、成本、体积、功耗严格要求的专用计算机系统。

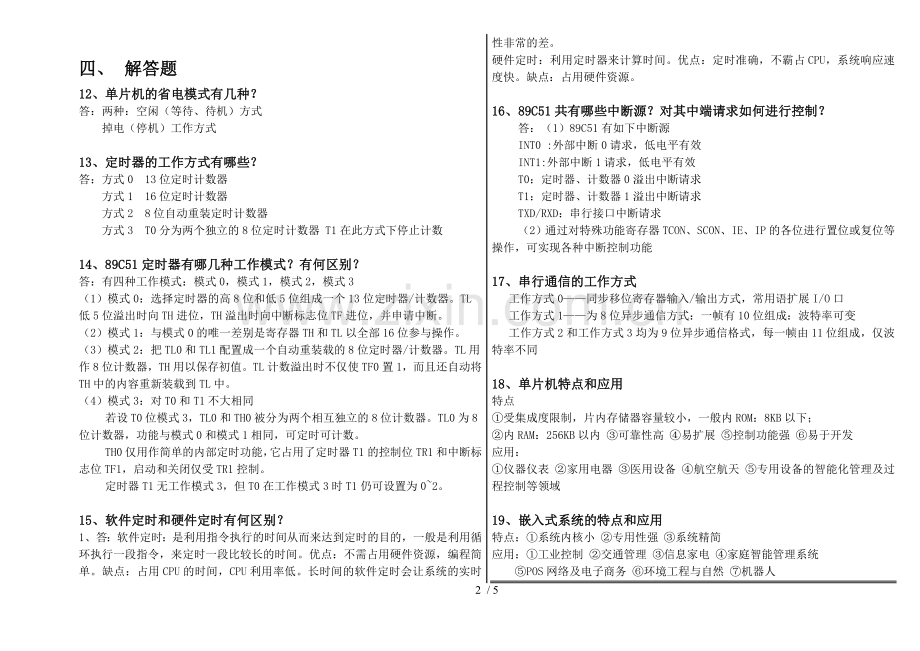

四、 解答题
12、单片机的省电模式有几种？
答：两种：空闲（等待、待机）方式
掉电（停机）工作方式

13、定时器的工作方式有哪些？
答：方式0 13位定时计数器
方式1 16位定时计数器
方式2 8位自动重装定时计数器
方式3 T0分为两个独立的8位定时计数器 T1在此方式下停止计数

14、89C51定时器有哪几种工作模式？有何区别？
答：有四种工作模式：模式0，模式1，模式2，模式3
（1）模式0：选择定时器的高8位和低5位组成一个13位定时器/计数器。TL低5位溢出时向TH进位，TH溢出时向中断标志位TF进位，并申请中断。
（2）模式1：与模式0的唯一差别是寄存器TH和TL以全部16位参与操作。
（3）模式2：把TL0和TL1配置成一个自动重装载的8位定时器/计数器。TL用作8位计数器，TH用以保存初值。TL计数溢出时不仅使TF0置1，而且还自动将TH中的内容重新装载到TL中。
（4）模式3：对T0和T1不大相同
若设T0位模式3，TL0和TH0被分为两个相互独立的8位计数器。TL0为8位计数器，功能与模式0和模式1相同，可定时可计数。
TH0仅用作简单的内部定时功能，它占用了定时器T1的控制位TR1和中断标志位TF1，启动和关闭仅受TR1控制。
定时器T1无工作模式3，但T0在工作模式3时T1仍可设置为0~2。

15、软件定时和硬件定时有何区别？
1、 答：软件定时：是利用指令执行的时间从而来达到定时的目的，一般是利用循环执行一段指令，来定时一段比较长的时间。优点：不需占用硬件资源，编程简单。缺点：占用CPU的时间，CPU利用率低。长时间的软件定时会让系统的实时性非常的差。
硬件定时：利用定时器来计算时间。优点：定时准确，不霸占CPU，系统响应速度快。缺点：占用硬件资源。

16、89C51共有哪些中断源？对其中端请求如何进行控制？
答：（1）89C51有如下中断源
INT0 :外部中断0请求，低电平有效
INT1:外部中断1请求，低电平有效
T0：定时器、计数器0溢出中断请求
T1：定时器、计数器1溢出中断请求
TXD/RXD：串行接口中断请求
（2）通过对特殊功能寄存器TCON、SCON、IE、IP的各位进行置位或复位等操作，可实现各种中断控制功能

17、串行通信的工作方式
工作方式0——同步移位寄存器输入/输出方式，常用语扩展I/O口
工作方式1——为8位异步通信方式：一帧有10位组成：波特率可变
工作方式2和工作方式3均为9位异步通信格式，每一帧由11位组成，仅波特率不同

18、单片机特点和应用
特点
①受集成度限制，片内存储器容量较小，一般内ROM：8KB以下；
②内RAM：256KB以内 ③可靠性高 ④易扩展 ⑤控制功能强 ⑥易于开发
应用：
①仪器仪表 ②家用电器 ③医用设备 ④航空航天 ⑤专用设备的智能化管理及过程控制等领域

19、嵌入式系统的特点和应用
特点：①系统内核小 ②专用性强 ③系统精简
应用：①工业控制 ②交通管理 ③信息家电 ④家庭智能管理系统
⑤POS网络及电子商务 ⑥环境工程与自然 ⑦机器人

五、 设计
① 水位控制程序
-------------------主程序清单--------------------
ORG 0030H
LOOP: ORL P1,#03H ；为检查水位状态做准备
MOV A,P1
JNB ACC.0,ONE ；P1.0=0则转ONE
JB ACC.1,TWO ；P1.1=1则转TWO
BACK: ACLL D10S ；延时10 s
AJMP LOOP
ONE: JNB ACC.1,THREE ；P1.1=0则转THREE
CLR P1.3 ；0àP1.3，启动报警装置
SETB P1.2 ；1àP1.2，停止电机工作
FOUR: SJMP FOUR
THREE: CLR P1.2 ；启用电机
AJMP BACK
TWO: SETB P1.2 ；停止电机工作
AJMP BACK
-------------延时子程序D10 S(延时10 s)------------
ORG 0100H
D10S: MOV R3,#19H
LOOP3: MOV R1,#85H
LOOP1: MOV R2,#0FAH
LOOP2: DJNZ R2,LOOP2
DJNZ R1,LOOP1
DJNZ R3,LOOP3
RET
END

DJNZ 20H,LOOP5
CLR P1.7
ACALL LOOP6
JNB P3.2,LOOP4
MOV R2,B
RET
LOOP6: MOV R2,#06H
ACALL DELAY
RET
LOOP7: MOV R2,#30H
ACALL DELAY
RET
DELAY: PUSH,024
DELAY1: PUSH,02H
DELAY2: PUSH,02H
DELAY3: PUSH,R2 DELAY3
POP 02H
DJNZ R2,DELAY2
POP 02H
DJNZ R2,DELAY1
POP O2H
DJNZ R2, DELAY
END
② 工业顺序控制
ORG 0013H
LJMP LOOP1
ORG 0580H
LOOP: MOV P1,#07FH
ORL P3,#00H
LOOP1: JNB P3.4,LOOP1
ORL IE,#84H
ORL IP,#04H
MOV PSW, #00H
MOV SP, #53H
LOOP2: MOV P1,#07EH
ACALL LOOP7
MOV P1,#070H
ACALL LOOP7
MOV P1,#07BH
ACALL LOOP7
MOV P1,#077H
ACALL LOOP7
MOV P1,#06FH
ACALL LOOP7
MOV P1,#05FH
ACALL LOOP7
MOV P1, #03FH
ACALL LOOP7
SJMP LOOP2
LOOP3: MOV B, R2
LOOP4: MOV P1,#07FH
MOV 204,#0A0H
LOOP5: SETB P1.7
ACALL LOOP6
CLR P1.7
ACALL LOOP6
