PLC期末复习题.doc

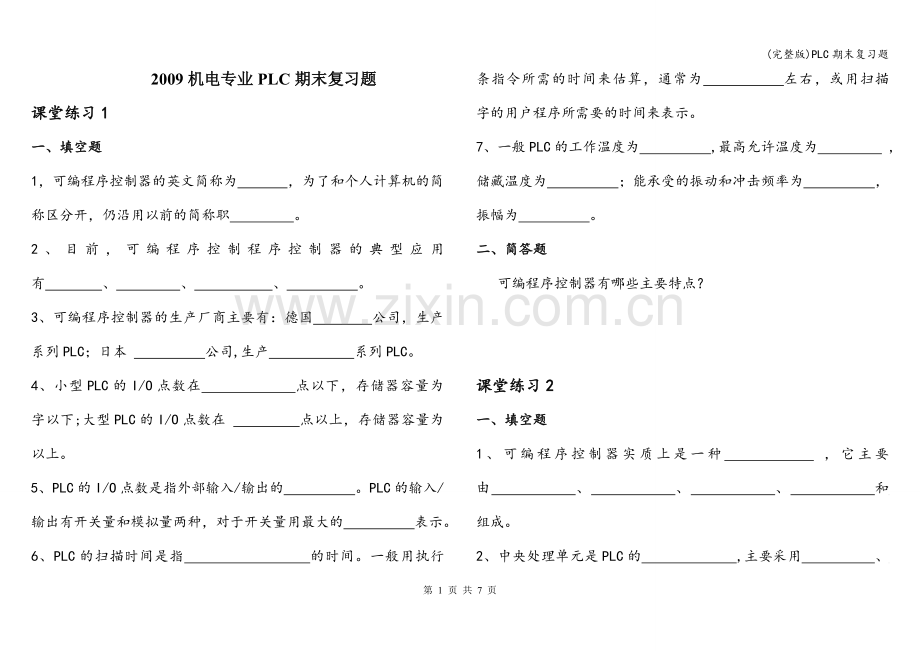

(完整版)PLC期末复习题2009机电专业PLC期末复习题课堂练习1一、填空题1，可编程序控制器的英文简称为 ，为了和个人计算机的简称区分开，仍沿用以前的简称职 。2、目前，可编程序控制程序控制器的典型应用有 、 、 、 。3、可编程序控制器的生产厂商主要有：德国 公司，生产 系列PLC；日本 公司,生产 系列PLC。4、小型PLC的I/O点数在 点以下，存储器容量为 字以下;大型PLC的I/O点数在 点以上，存储器容量为 以上。5、PLC的I/O点数是指外部输入/输出的 。PLC的输入/输出有开关量和模拟量两种，对于开关量用最大的 表示。6、PLC的扫描时间是指 的时间。一般用执行 条指令所需的时间来估算，通常为 左右，或用扫描 字的用户程序所需要的时间来表示。7、一般PLC的工作温度为 ,最高允许温度为 ,储藏温度为 ；能承受的振动和冲击频率为 ，振幅为 。二、简答题 可编程序控制器有哪些主要特点？课堂练习2一、填空题1、可编程序控制器实质上是一种 ，它主要由 、 、 、 和 组成。2、中央处理单元是PLC的 ,主要采用 、 和 三种类型。FX2系列PLC的CPU采用的是 。3、有了存储器PLC才有了 ,才能把编好的程序保存起来。PLC的存储器包括 和 两部分， 用来存放由PLC厂家编写的系统程序，并因化在ROM内， 用来存放用户针对具体控制任务编写的各种用户程序，可以是RAM或EPROM，其内容可以由用户通过 任意修改或增删。4、编程器用于将用户程序送入 ，是PLC最重要的 ，不仅用于编程，还可以用于程序的 对PLC的工作状态进行 .5、可编程序控制器的编程方式有 和 两种。6、梯形图中的继电器、定时器和计数器等都不是 ，这些器件实际上是PLC存储器中的 ,因此称为 。7、PLC的梯形图有多个梯级组成,每个梯级有 支路并有一个 构成，最右边的元件必须是 。8、PLC循环扫描工作的特点是 采样， 输出.二、判断题。1、PLC的档次越高，CPU的位数越多，运算速度也越快。 2、所有PLC的供电电源都是AC220V。 3、只有使用带显示屏的编程器才能采用离线编程方式。 4、梯形图中,为了使线圈得电，带动触点动作,必须有电流通过线圈。 5、梯形图的左母线接电源“火线”,右母线接电源“零线”. 6、语句是程序的最小独立单元. 7、PLC在执行用户程序时，可以随时接收生产现场传来的输入信号，并立即做出反应。 课堂练习3一、填空题1、为了适应不同控制对象的要求，PLC的输入/输出单元都有 和 两种。2、输入单元具有 、 和 作用.3、按照输出开关器件的种类不同输出单元又可分为 输出单元、 输出单元、 输出单元三种；其中 属于交/直流两用型输出单元, 属于直流输出单元， 属于交流输出单元。4、模拟量输入模块的基本功能就是将PLC外部输入的 转换为PLC所需的 。5、可编程序控制器的输入/输出接线方式都有 和 两种；若有多个接线点共用一个公共端(COM）和一个公共电源，则为 接线方式，若每一个接线点都有单独的电源，没有公共点，则为 接线方式。课堂练习4一、填空题1、型号FX2N-60MR中，2N是指 ，60是指 ；M是指 ；R是指 。2、输入继电器用 表示，编号采用 进制数，它是PLC接收 “窗口”。3、输入继电器用的特点是：其状态由 驱动，不受 的控制,动合、动断触点在编程时使用次数 .4、输出继电器用 表示，编号采用 进制数，它是PLC向 传递控制信号的器件。5、输出继电器的特点是：其状态受 的控制,动合、动断触点在编程时使用次数 。6、辅助继电器用 表示，编号采用 进制数,其作用与继电器控制系统中 相似,仅供 使用。7、定时器用 表示，编号采用 进制数,其作用与继电器控制系统中 相似。它的工作时间是通过 设定。8、计数器分为 和 ,计数值通过 设定,当电源因故中断时，当前的计数值能被 。二、判断题。1、PLC内部的各种继电器、定时器、计数器等都是物理器件. 2、PLC内部的各种软继电器都有确切的地址编号,编号全部采用十进制数。 3、辅助继电器也可以直接驱动外部负载。 4、若选用定时器T1，其常数设定为K100，则其设定延时间为100ms. 5、若选用计数器C1，其常用数设定为K100，则其设定计数次数为100次。 课堂练习5一、填空题1、FX系列PLC有 条基本指令。2、常闭触点与左母线的连接指令是 ;LD是 指令， 是线圈驱动指令。3、串联一个常开触点时采用 指令；串联一个常驻闭触点时采用 指令。4、ORI是 指令，ORB是 指令。5、并联一个常开触点时用 指令；ANB是 指令。6、END是 指令。二、单项选择题1、常开触点串联指令是 A、LD B、LDI C、AND D、ANI2、用于驱动线圈的指令是 A、LD B、ORB C、AND D、OUT3、并联电路块串联指令是 A、AND B、ORB C、ANB D、ANI4、并联常开触点的指令是 A、AND B、OR C、ORB D、ORI三、根据下列指令语句画梯形图1、LD X1 7 LD X42、OR X2 8 ORI M1103、ANI M101 9 ANB4、OUT Y1 10 OUT M1005、LD X3 11 END6、OR M100课堂练习6一、填空题1、FX系列PLC的基本指令中必须成对使用的指令有 2、说明下列指令名称。NOP SET PLF MCR MPS RST 3、MPD指令和MPP指令的区别是 。4、使用进栈指令 后，当时的运算结果被压入栈的 ，栈中原来的数据依次向下一层推移；使用出栈指令 时，各层的数据依次向上移动一次;使用读栈指令 时，只是读出栈中最上层所存数据,栈内的数据不会发生移动。5、用NOP指令代替ANI X2语句，相当于把ANI语句中的触点X2 ；若用NOP指令代替ORI X1语句，则相当于把ORI语句中的触点X1 .6、RST指令可以对定时器计数器、数据寄存器中的内容 。二、多选题1、下列指令必须成对使用的是 A、MPS和MPP B、MC和MCRC、SET和RST D、PLS和PLF2、下列指令无操作数的是 A、MPS B、SET C、PLS D、NOP三、将下列梯形图转化为指令程序四、画出下面指令语句的梯形图。00 LD X0 09 ORB 01 AND X1 10 ANB02 LD X2 11 LD M003 ANI X3 12 AND M104 ORB 13 ORB05 LD X4 14 AND M206 AND X5 15 OUT Y407 LD X608 AND X7课堂练习7一、填空题1、梯形图是按照 、 的顺序设计的,它以 的结束为一个逻辑行（也称为一个 ）。每个逻辑行的起点是 ，最后以 结束于右母线。2、梯形图的左母线与线圈间一定要有 ,而线圈与右母线必须 .触点只能画在 ，不能画在 。二、判断题。1、画梯型图时右母线可以省略。 2、同一编号的线圈在一个程序中可以使用多次。 3、桥式电路可以直接编程。 三、将如图所示的梯形图，用MC/MCR指令改画。四 画出下列指令语句对应的梯形图00 LD X0 09 OUT Y001 MPS 10 MPP02 AND X1 11 OUT Y103 MPS 12 MPP04 AND X2 13 OUT Y205 MPS 14 MPP06 AND X3 15 OUT Y307 MPS 16 MPP08 AND X4 17 OUT Y4第 7 页 共 7 页
