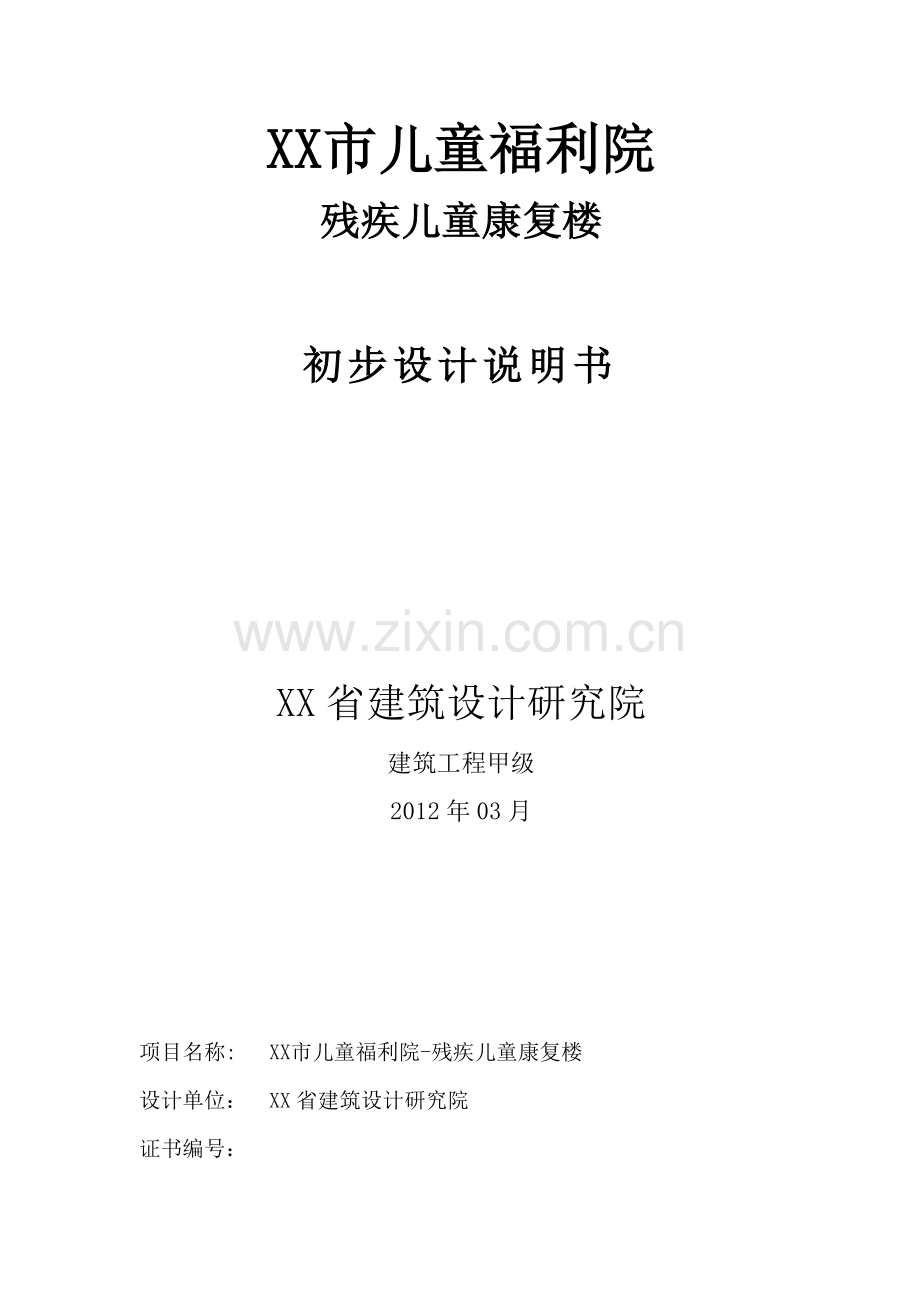

1、XX市儿童福利院残疾儿童康复楼初步设计说明书XX省建筑设计研究院建筑工程甲级2012年03月项目名称: XX市儿童福利院-残疾儿童康复楼设计单位: XX省建筑设计研究院证书编号: 目 录一、设计依据03二、工程基本情况03三、总平面设计03四、建筑平面及立面设计04五、无障碍设计05六、建筑防火05七、人防设计06八、卫生及环境保护06九、室内环境、内装修06十、绿化环境设计07十一、建筑节能07十二、劳动安全卫生及消防08十三、技术经济指标10十四、结构专业设计10十五、给排水专业设计13十六、暖通专业设计15十七、电气专业设计17一、设计依据1、规划部门批准建设单位认可的报建方案,建设单位
2、提供的地形图;2、建设单位提出的使用条件和设计要求;3、建设单位与我院签定的合同;4、有关工程建设标准、规范(建筑设计防火规范(GB50016-2006)、民用建筑设计通则(GB50352-2005)、屋面工程技术规范(GB50345-2004)、儿童福利院建设标准(建标145-2010)、城市道路和建筑物无障碍设计规范(JGJ50-2001)等);5、建设单位提供的地质勘察报告;6、规划部门提供的地形图、红线图;二、工程基本情况 本工程为XX市儿童福利院-残疾儿童康复楼,建设地点:XX市儿童福利院内。 残疾儿童康复楼建筑层数为地上五层,建筑总高度21.3m;建筑占地面积748.46平方米,总
3、建筑面积3763.38平方米。 残疾儿童康复楼位于XX市儿童福利院西北侧;残疾儿童康复楼北面为龙水路,南面为规划建设中的儿童乐园;西面为XX环城高速公路;东面为儿童福利院原有办公及康复楼。在XX市儿童福利院总图布置中地理位置重要,主要功能是作为儿童福利院儿童康复训练用房。三、总平面设计1、场地概述 本场地北面为龙水路,南面为规划建设中的儿童乐园,西面为XX环城高速公路;东面为儿童福利院原有办公及康复楼。地块形状为缓坡地形,绝对标高为1076.00-1080之间。2、总平面布置原则(1)以“XX市儿童福利院总图规划”为依据,结合地形、地貌进行布置;(2)根据设计任务书确定的建设项目和规模进行总平
4、面布置;(3)做到功能分区明确,流线清晰,交通联系方便,互不干扰;(4)尽可能保护基地原有生态,结合地形,使自然生态与建筑融为一体,创造一个良好生态校区环境。3、总平面布置及概述 残疾儿童康复与东面儿童福利院原有办公及康复楼间距为20.0米,与北面龙水路的间距为12.0米,与西面XX环城高速公路的间距为40.0米。综合楼的北侧及东侧临近道路,满足消防要求。四、建筑平面及立面设计1、平面设计 设计中遵循“科学合理”的设计指导原则,充分做到分区明确,流线清晰,交通合理。 残疾儿童康复楼位于XX市儿童福利院西北侧,主要为一栋五层建筑。总建筑面积3763.38平方米。 一层为康复门诊;面积为748.4
5、6 m2,层高为3.6 m; 二层为康复移动X光室、心电图室、B超室、计免室、化验室、医生办公室、观察室等;面积为677.46 m2,层高为3.6 m; 三层为器械运动室、康复室、特殊治疗室、水疗室、音乐治疗室、听力治疗室、视力治疗室、语训室、针灸室、评估室等;面积为748.46 m2,层高为3.6 m; 四层为家庭陪护间、儿童休息室、儿童游戏室等;面积为748.46 m2,层高为3.6 m; 五层为护理人员办公室、会议学习室、多感官室、引导教育室、做业室、档案室等;面积为748.46 m2,层高为3.6 m。 每层建筑层高均为3.6m,建筑总高度21.3m。 残疾儿童康复楼主要入口设在一层平
6、面,面向北面龙水路;楼梯间及电梯厅设在建筑中部及端部,满足疏散要求。2、立面设计 在立面设计上注意与儿童福利院规划风格的协调统一的同时,还力求突出其建筑单体的个性。 立面色彩以儿童福利院统一的藕红色氟碳漆为主材质,并在局部采用文化石及百叶装饰线条,使得整个建筑既能与儿童福利院整体风格保持一致,又增加了建筑的现代感。五、无障碍设计1、设计依据 和建筑物无障碍设计规(JGJ50-200,J114-2001);2、设计措施 要出入口位置设计残疾人坡道,坡度为1:20。六、建筑防火1、本工程占地面积748.46平方米 ,总建筑面积3763.38平方米;2、本建筑地上五层,建筑总高度21.3m。;3、本
7、建筑的合理设计使用年限为50年;4、本建筑属多层民用建筑,耐火等级为二级,建筑防火按建筑设计防火规范(GB50016-2006年版)执行。 ;5、本建筑的北侧及东侧临近道路,满足消防要求;6、本建筑按规范要求设置疏散楼梯,各个房间门至疏散楼梯的距离均达到规范要求,同时也满足各层最大人流量的疏散要求,建筑内设室内消火栓灭火系统,周围配置若干手提式干粉灭火器;7、各专业的防火要求,详见各专业说明。七、人防设计本工程人防为易地建设,由建设方交纳相应人防配套费。八、卫生及环境保护 雨水采用有组织排水,经雨水管排入儿童福利院排水管网系统;垃圾统一收集,集中处理。 污水排放详见给排水专业说明。九、室内环境
8、、内装修1、室内采光、通风、日照的设计满足相关规范规定,以充分利用自然能源;2、所用材料品种及颜色须提出样品经设计同意,其材料性能须符合民用建筑工程室内环境污染控制规范(GB50325-2001)的有关规定;3、凡进行二次室内装修者,其设计须符合建筑内部装修设计防火规范和民用建筑工程室内环境污染控制规范的有关规定,并经过原建筑设计方的同意。且室内装修工程完毕后,必须由建设单位按照规范要求,组织对室内环境质量进行检测,检测不合格者不得验收使用;4、室内装修以适合XX市儿童福利院特性及投资水平为依据,详见室内装修表。十、绿化设计建筑周边考虑绿化,同时结合南面规划建设中的儿童乐园,让建筑融于绿化中。
9、十一、建筑节能1、建筑节能设计依据(1)公共建筑节能设计标准(GB 50189-2005);(2)民用建筑热工设计规范GB50176-93;(3)XX省居住建筑节能设计标准DBJ52-49-200;2、本工程位于XX省XX市,建筑热工设计分区为:夏热冬冷地区;3、本工程体形系数、窗墙面积比如下:窗墙面积比东向0.050南向0.365西向0.065北向0.372体形系数0.24经计算各项指标均符合规范要求;本工程采用外保温,倒置式屋面保温等节能技术措施;(1)外墙保温采用加气混凝土+钢筋砼结构+HL169中空微珠无机保温砂浆,加气混凝土热工特性指标及施工技术要求参见黔07J105第28页。HL1
10、69中空微珠无机保温砂浆,材料导热系数为0.07W/(W.K),材料厚度见下表。(2)倒置式屋面保温采用钢筋混凝土板+XPS挤塑聚苯板保温体系,其热工特性指标参见XX省居住建筑节能设计标准(DBJ52-49-2008)。XPS挤塑聚苯板,1200mmx600mm,双面开槽3mmx3mm,间距50mm,厚度见下表。5、外窗类型及性能要求:(1)外窗采用塑钢外框(单框),透明中空玻璃,其传热系数及玻璃厚度见下表。外窗气密性不应低于建筑外窗空气渗透性能分级及其检测方法(GB7107)规定的4级,透明玻璃的气密性不应低于建筑幕墙物理性能分级GB/T15225规定的3级。所有外窗的可开启面积不应小于窗面
11、积的30%。(2)玻璃幕墙为隐框中空安全玻璃幕墙,传热系数及玻璃厚度按下表外窗设计值选用。玻璃幕墙应具有可开启部分或设有通风换气装置。玻璃幕墙的物理性能分级,按建筑幕墙物理性能分级(GB/T 15225-94)分别为:空气渗透性(气密性)为3级,雨水渗透性(水密性)为3级,传热系数分级为4级,遮阳系数分级为1级,隔声性为3级。(3)选用外门窗时,其传热系数及遮阳系数不应大于下表设计值。选用玻璃幕墙时,其传热系数为2.7W/(mK),其玻璃遮阳系数0.68。6、建筑外门应采取保温隔热节能措施,当为玻璃门时,按上表外窗玻璃厚度及窗框选用,当为木门或钢门时,选用成品保温门。7、室内采用高效节水型卫生
12、洁具,蹲便器、小便器采用延时自闭冲洗阀,坐便器采用6L水箱坐便器,卫生间出水龙头采用节水型龙头。8、本工程对选用的变压器,要求采用高性能、低损耗硅钢材料、铜泊绕组工艺制作的干式变压器,实施节能控制。在设备选型上对照明光源、灯具、接触器、断路器均以节能型为主。对大厅、多功能厅、餐厅等大面积照明采用分区、分片控制,防止无益的浪费,使用和节能型电感镇流器,提高照明功率因数。9、暖通节能设计详见暖通专业设计说明。10、建设设备节能措施: 各机房布置尽量靠近负荷中心,以便缩短管线,节省能源。为了减少能耗,本设计选用卫生洁具及用水设施均为节水型产品。配变电所及电气竖井靠近负荷中心设置。 所有空调设备均选择
13、节能产品,保温材料选择隔气良好的材料,减少冷热损失。 穿透外墙的洞、管口均应按节能的要求,做好周边节能的各道工序,防止出现冷桥。 建筑自动化管理系统:采用建筑自动化管理系统对建筑物内的各公用专业系统进行计算机自动化管理,有助于有效管理,减少不必要的能耗,从而达到节能的目的。11、节能专项设计待施工图设计时,根据国家规范及XX省相关技术规定进行深入完善。十二、劳动安全卫生及消防1、劳动安全卫生 按国家颁发的有关法令,条例和规定,结合荔波县职业高级中学的具体情况,采用先进、可靠、经济的建设措施,保障人员的人身安全,提高生产效率。(1)建设及生产过程中主要危险因素在建设施工过程中,安全隐患主要是机械
14、施工隐患,用电隐患,高空坠落物等隐患。工伤事故危险。在生产作业时,由于操作人员登高、接触电气设备、机械设备等均存在着高处坠落、电气伤害、机械伤害的危险。(2)安全设备及措施 在建设施工过程中,应对起重运输机械设备的安全装置进行检查,高空作业时,除配备无线电对讲机和设置足够照明外,白天施工必须用信号旗和叫笛指挥,夜间施工用信号灯指挥作业。塔机必须安装避雷装置。不准机械带病运转和在安全装置失灵的情况下进行操作。2、消防安全 消防设计认真贯彻执行“预防为主、消防结合”的消防工作方针,严格遵守国家现行有关规范和行业标准,采取各种有效防火措施,防止和减少火灾危害。 (1)设计依据建筑设计防火规范(GB5
15、0016-2006年版) 给水专业提供技术资料(2)消防设施及措施根据规范在单体建筑内设室内消火栓灭火系统,周围配置若干手提式干粉灭火器。 严格执行施工供电数频额调配,在保持施工用电量的情况下合理安全用电。按施工组织安装正规施工供电线路和配电盘、配电箱。做好机械保护接零接地工作。 施工建设过程中,搭设防护棚,防护棚钢管搭设,满铺脚手板加盖手模板。所有临设屋面满铺竹脚手架。不允许上下重叠作业,不允许在操作层下逗留通行,上班必须戴安全帽,防止高空坠落物。实训车间的布置,应按照相应级别的防火特点,严格遵守规模、标准进行设计,以满足防火距离的要求。按照防火规范要求,设置疏散指示灯、安全出口灯及消火栓等
16、消防设施。发生事故可及时报警,迅速处理。机器设备和工具要定期检修,如果损坏,应立即修理。电气设备和线路的绝缘必须良好。裸露的带电导体应该安装于碰不着的处所;否则必须设置安全遮栏和显明的警告标志。电气设备必须设有可熔保险器或者自动开关;根据技术条件采取保护性接地或者接零的措施。十三、技术经济指标名称建筑面积建筑占地面积建筑高度备 注残疾儿童康复楼3763.38m2748.46m221.3m(因建筑用地处于XX市儿童福利院内,建筑密度、容积率、绿地率等各项指标参照福利院总规有关数据)。 十四、结构专业设计(一)、工程概况1、本工程位于XX省XX市;功能为残疾儿童康复楼。2、本工程结构型式为框架结构
17、。长43.2m,宽16.8m,地面上五层楼,无地下室。建筑总高为21.30m,楼层层高为3.60m。(二)、设计依据1、本工程主体结构设计使用年限为50年。2、自然条件:基本风压为0.3KN/、基本雪压为0.20KN/,抗震设防烈度为六度第一组,设计基本地震加速度值0.05g。3、有关部门批准通过的报建设计文件4、主要采用设计规范及标准:A.建筑结构可靠度设计统一标准(GB50068-2001)B.建筑结构荷载规范(GB50009-2001)(2006版)C.砌体结构设计规范(GB50003-2001)D.建筑地基基础设计规范(GB50007-2002)E.XX建筑地基基础设计规范(DB22/
18、45-2004)F.混凝土结构设计规范(GB50010-2010)G.建筑抗震设计规范 (GB50011-2010)H.建筑工程抗震设防分类标准 (GB50223-2008)I. 其它现行有关结构设计的规程及规范J. 采用标准图集: 国标11G101-1,国标03G322-1(过梁)(三)、建筑分类等级1、本工程建筑安全等级:二级;2、地基基础设计等级暂定为丙 级;3、建筑抗震设防类别:重点设防类(乙类,按抗震设防烈度6度第一组确定地震作用,按地震烈度7度加强其抗震措施);4、钢筋混凝土框架抗震等级:三级;5、建筑防火分类:二类,耐火等级:二级。(四)、主要荷载取值1、设计采用的均布活荷载标准
19、值:l 办公室、观察室、会议学习室、接待室、游戏室、家庭陪护间、引导教育室:2.0KN/l 移动光室、心电图、洗片室、B超室、多感官室:4.0KN/l 档案室、储藏室、器械运动室:5.0KN/l 卫生间:2.0KN/l 上人屋面(不上人屋面):2.0 KN/(0.5KN/)l 走道、阳台、楼梯:2.5 KN/(消防楼梯3.5 KN/)l 卫生间降板处,填料容重:12KN/ m32、风荷载:基本风压为0.3KN/,地面粗糙度类别为B类。(五)、结构设计 结构型式:框架结构,结构主要柱网尺寸:7.2mx6.9m及7.2mx9.9m。(六)、地基基础设计 本工程由于无地勘资料,考虑当地地质情况故本次
20、初步设计基础设计等级暂按丙级考虑。基础型式暂按人工挖孔桩,地基持力层暂按中风化石灰岩考虑。(七)、结构分析1、本工程结构计算采用中国建筑科学研究院编制的“PK-PM、SATWE”电算程序计算,程序版本为2010.3版,用户编号为8515。2、结构分析采用空间计算模型,整体计算嵌固部位位于基顶位置,主要计算参数如下:总信息 .结构材料信息: 钢砼结构 混凝土容重 (kN/m3): Gc = 26.00钢材容重 (kN/m3): Gs = 78.00地下室层数: MBASE= 0竖向荷载计算信息: 按模拟施工3加荷计算 风荷载计算信息: 计算X,Y两个方向的风荷载 地震力计算信息: 计算X,Y两个
21、方向的地震力 “规定水平力”计算方法: 楼层剪力差方法(规范方法) 特殊荷载计算信息: 不计算 结构类别: 框架结构 裙房层数: MANNEX= 0转换层所在层号: MCHANGE= 0嵌固端所在层号: MQIANGU= 1墙元细分最大控制长度(m) DMAX= 1.00墙元网格: 侧向出口结点 是否对全楼强制采用刚性楼板假定 否 强制刚性楼板假定是否保留板面外刚度 是 墙梁跨中节点作为刚性楼板的从节点 是 采用的楼层刚度算法 层间剪力比层间位移算法 结构所在地区 全国 风荷载信息 .修正后的基本风压 (kN/m2): WO = 0.30风荷载作用下舒适度验算风压: WOC= 0.30地面粗糙
22、程度: B 类 结构X向基本周期(秒): T1 = 1.12结构Y向基本周期(秒): T2 = 1.12是否考虑风振: 是 风荷载作用下结构的阻尼比(%): WDAMP= 5.00风荷载作用下舒适度验算阻尼比(%): WDAMPC= 2.00构件承载力设计时考虑横风向风振影响: 否 承载力设计时风荷载效应放大系数: WENL= 1.00体形变化分段数: MPART= 1各段最高层号: NSTi = 6各段体形系数: USi = 1.30地震信息 .振型组合方法(CQC耦联;SRSS非耦联) CQC 计算振型数: NMODE= 9地震烈度: NAF = 6.00场地类别: KD =II 设计地震
23、分组: 一组 特征周期 TG = 0.35地震影响系数最大值 Rmax1 = 0.04用于12层以下规则砼框架结构薄弱层验算的地震影响系数最大值 Rmax2 = 0.28框架的抗震等级: NF = 3剪力墙的抗震等级: NW = 3钢框架的抗震等级: NS = 3抗震构造措施的抗震等级: NGZDJ =不改变 活荷重力荷载代表值组合系数: RMC = 0.50周期折减系数: TC = 1.00结构的阻尼比 (%): DAMP = 5.00中震(或大震)设计: MID =不考虑 是否考虑偶然偏心: 是 是否考虑双向地震扭转效应: 否 斜交抗侧力构件方向的附加地震数 = 0活荷载信息 .考虑活荷不
24、利布置的层数 从第 1 到6层 柱、墙活荷载是否折减 不折算 传到基础的活荷载是否折减 不折算 考虑结构使用年限的活荷载调整系数 1.00调整信息 .梁刚度放大系数是否按2010规范取值: 是 梁端弯矩调幅系数: BT = 0.85梁活荷载内力增大系数: BM = 1.00连梁刚度折减系数: BLZ = 0.60梁扭矩折减系数: TB = 0.40全楼地震力放大系数: RSF = 1.000.2Vo 调整分段数: VSEG = 00.2Vo 调整上限: KQ_L = 2.00框支柱调整上限: KZZ_L = 5.00顶塔楼内力放大起算层号: NTL = 0顶塔楼内力放大: RTL = 1.00
25、实配钢筋超配系数 CPCOEF91 = 1.15是否按抗震规范5.2.5调整楼层地震力IAUTO525 = 1弱轴方向的动位移比例因子 XI1 = 0.00强轴方向的动位移比例因子 XI2 = 0.00是否调整与框支柱相连的梁内力 IREGU_KZZB = 0强制指定的薄弱层个数 NWEAK = 0薄弱层地震内力放大系数 WEAKCOEF = 1.25强制指定的加强层个数 NSTREN = 0配筋信息 .梁箍筋强度 (N/mm2): JB = 360柱箍筋强度 (N/mm2): JC = 360墙分布筋强度 (N/mm2): JWH = 210边缘构件箍筋强度 (N/mm2): JWB = 2
26、10梁箍筋最大间距 (mm): SB = 100.00柱箍筋最大间距 (mm): SC = 100.00墙水平分布筋最大间距 (mm): SWH = 150.00墙竖向分布筋配筋率 (%): RWV = 0.30结构底部单独指定墙竖向分布筋配筋率的层数: NSW = 0结构底部NSW层的墙竖向分布配筋率: RWV1 = 0.60设计信息 .结构重要性系数: RWO = 1.00柱计算长度计算原则: 有侧移 梁柱重叠部分简化: 不作为刚域 是否考虑 P-Delt 效应: 否 柱配筋计算原则: 按单偏压计算(对角柱边柱按双偏压复核) 按高规或高钢规进行构件设计: 否 钢构件截面净毛面积比: RN
27、= 0.85梁保护层厚度 (mm): BCB = 20.00柱保护层厚度 (mm): ACA = 20.00框架梁端配筋考虑受压钢筋: 是 结构中的框架部分轴压比限值按纯框架结构的规定采用:否 是否按混凝土规范B.0.4考虑柱二阶效应: 否 荷载组合信息 .恒载分项系数: CDEAD= 1.20活载分项系数: CLIVE= 1.40风荷载分项系数: CWIND= 1.40水平地震力分项系数: CEA_H= 1.30竖向地震力分项系数: CEA_V= 0.50特殊荷载分项系数: CSPY = 0.00活荷载的组合值系数: CD_L = 0.70风荷载的组合值系数: CD_W = 0.60活荷载的
28、重力荷载代表值系数: CEA_L = 0.50 (八)、主要结构材料1、本工程主要受力结构构件(梁、板、柱)所采用的砼强度等级为C30;2、本工程梁、板、柱受力钢筋暂按HRB400级钢筋考虑,梁、柱箍筋暂按HRB400级考虑;3、本工程填充墙按蒸压加气混凝土砌块,砌块容重8,砌块强度等级MU5。 十五、给排水专业设计(一)、设计依据1、根据甲方提供的资料。2、根据建筑等相关专业提供的资料。3、民用建筑设计通则GB 0352-20054、建筑给水排水设计规范GB 50015-20035、室外给水设计规范GB 50013-20066、室外排水设计规范GB 50014-20067、建筑设计防火规范G
29、B 50016-20068、建筑灭火器配置设计规范GB 50140-20059、自动喷水灭火系统设计规范GB 50084-200110、污水综合排放标准GB 8978-1996(二)、项目概况 残疾儿童康复楼为儿童福利院内新建的一单体建筑,从甲方提供的由XX市城市规划设计研究院设计的XX市儿童村管网道路工程的综合管网变更平面图中,院区有高位水池,容积300m3,池底高程1095.0,院区有DN100的生活消防合用管网,本项目北侧设置有污水检查井。(三)、给水工程1、水量计算:名称最高日用水定额用水人数时变化系数使用时数最高日(m3)最大时(m3)办公50L/人.d100人2.01250.83儿
30、童50L/人.d400人1.410101.4客房200L/人.次8床3.0241.60.2合计16.62.43 由上表计算可知:最高日用水量16.6m3/d,最大时用水量2.43m3/h。2、 水源:项目用水由室外市政自来水供水干管双管引入,红线内形成环管。3、系统:市政管网水量及水压能满足项目内生活用水量及水压要求的,生活给水直接由市政给水管网供给 。项目内主供水管管径为DN100,管材为钢丝网骨架塑料乙烯)复合管,电熔连接。(四)、污水工程1、项目采用排水系统采用雨、污分流制。2、生活污水排放系数为1.0,污水最大日排放量为16.6m3/d。3、污水排到室外检查井后,经室外污水管网收集,排
31、至院区污水站处理后,排入院内室外污水管网系统,最后统一排入市政污水管。4、污水主干管管材为PE双壁波纹管,承插式胶粘剂粘接。(五)、热水工程1、屋面雨水经雨水斗、雨落管收集后排入室外散水沟,再排入室外雨水系统。2、本项目热水系统采用独立贮热式电热水器供水,家庭陪护间和盥洗间及水疗室分别设置100L和300L的电热水器。(六)、消防工程1、消防用水量:消火栓系统室内消火栓用水量15L/ s,火灾延续时间为2h。室外消防用水量20L/s。自动喷水灭火系统 火灾危险级别:火灾危险级别均为中危险I级。自动喷水灭火闭式系统设计水量23L/s,火灾延续时间为1h2、系统: 系统利用原有300m3高位水池,
32、水池附近增设加压泵房,内设消火栓和喷淋加压泵,系统增设增压稳压设施,维持火灾初期水压。 消火栓系统: 室内消火栓给水采用临时高压给水系统,系统压力及水量由室外加压消火栓管网供给,设两根DN100干管与室外环状管相连,设置水泵接合器一套。自动喷水灭火系统:室内喷淋给水采用临时高压给水系统,系统压力及水量由室外加压喷淋管网供给,设两根DN150干管与室外环状管相连,设置水泵接合器两套。 灭火器:办公室、儿童休息室、活动室等公共活动用房均按严重中险级于每层设置手提式干粉灭火器(磷酸铵盐)。(七)、卫生器具选用1、卫生洁具及给排水配件均采用节水型产品,不得采用淘汰品。2、考虑设置残疾人专用卫生器具。十
33、六、暖通专业设计(一)、设计依据1、采暖通风与空气调节设计规范GB500192003;2、公共建筑节能设计标准GB501892005;3、建筑设计防火规范GB500162006;(二)、设计范围1、空调系统设计; 2、按规定设置消防及通风设施;3、建筑节能设计。(三)、空调设计1、空调设计室内参数设计参数冬季夏季空调空调温度()201251风速(m/s)0.20.3相对湿度()306040652、空调冷、热源及参数 全楼设置中央空调系统,空调冷热源VRV多联机系统。3、空调冷、热负荷估算 空调冷负荷指标按100W/估算,空调冷负荷约360KW。空调热负荷指标按180W/估算,空调热负荷约660
34、KW。(四)、通风、消防及环保1、建筑中不满足自然排烟条件的以下部位:防烟楼梯间、防烟楼梯间前室、合用前室及消防电梯前室,设置机械加压送风系统防烟。2、不满足自然排烟条件的内走道采用机械排烟系统排烟。3、卫生间采用机械排风、自然进风的通风方式,通风量按10次/h换气次数计算。4、所有设备运行产生的噪声、废气、废水、废渣等均设置必要的处理措施,满足国家排放标准。(五)节能设计1、本建筑热工设计分区:夏热冬冷地区(XX省XX市)。2、本建筑的体形系数、窗墙比详建筑专业节能设计说明。围护结构的热工性能为:外墙K1.03W/m, 外窗K3.0W/m,屋面K0.68W/m, 地面热阻R2.13(mK)/
35、W建筑能耗指标:参照建筑冬季空调耗能量:41.4 W/m实际建筑冬季空调耗能量:41.2 W/m参照建筑夏季空调耗能量:25.7 W/m实际建筑夏季空调耗能量:23.8 W/m参照建筑冬季采暖耗能量:37.4 W/m实际建筑冬季采暖耗能量:37.3 W/m十七、电气专业设计(一)、强电设计 1、工程概况: 本工程为XX市儿童福利院残疾儿童康复楼。总建筑面积共3763.38。地上为五层。建筑高度21.3m,属多层民用建筑,耐火等级为二级。2、设计依据(1) 建设方提供的项目可行性研究报告及其它相关部门的审批文件。(2) 建设方提供的建筑功能要求。(3) 本院建筑、结构、给排水、暖通等各专业提供的技术资料。(4) 现行有关国家规范和标准:建筑设计防火规范GB50016-2006;供配电系统设计规范GB50052-2009;低压配电设
