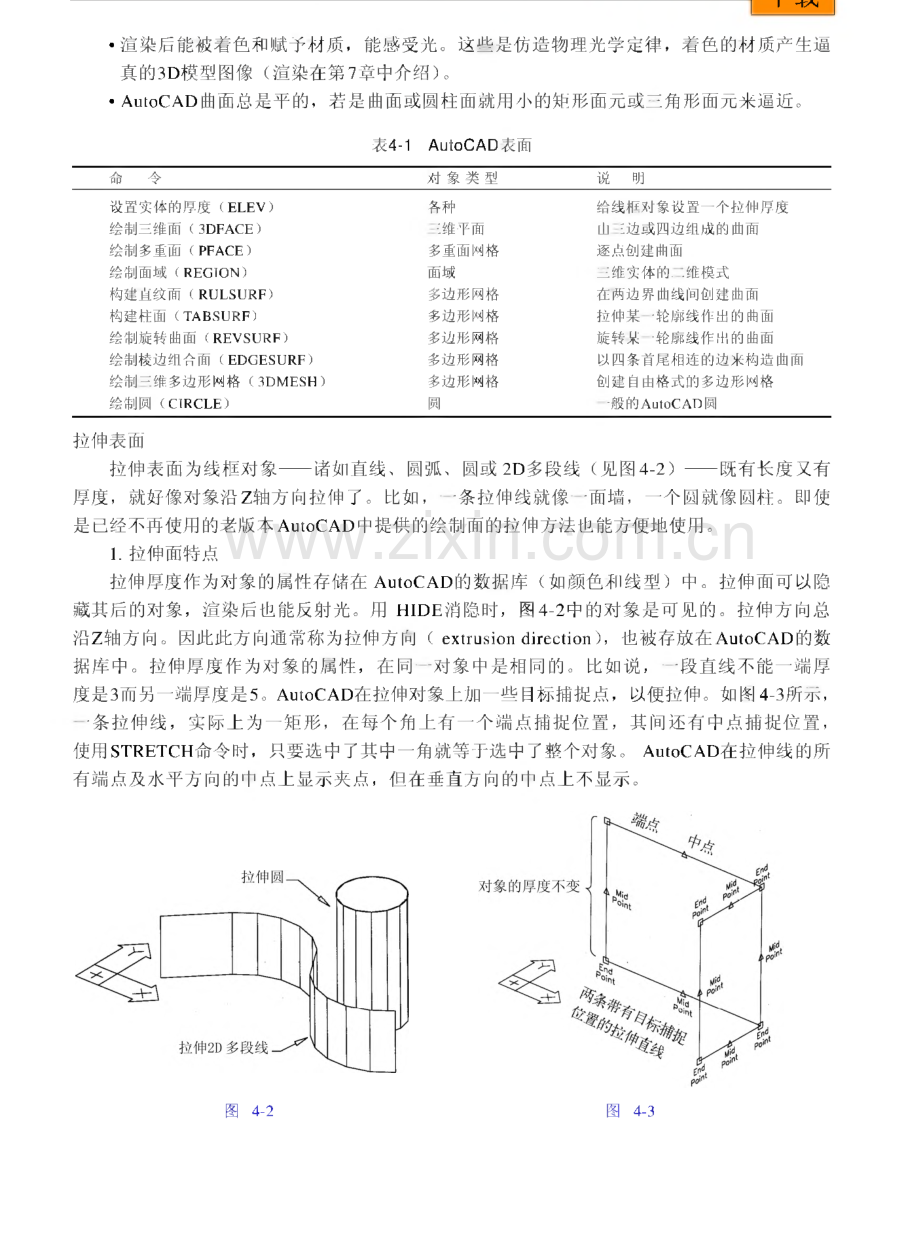

第4章表面造型学习目的表面造型除了定义3D对象的边界，还定义这些边界间的曲面。用曲面可以构造一些模型，它能隐藏表面后的对象，且能作逼真渲染的模型。通过学习第4章，可以掌握以下儿个内容：了解AutoC AD曲面对象的属性和特征。掌握如何构造拉伸曲面以及它的应用。构造平面区域曲面的最好方法以及这些命令的使用。能构造任何形状的非平面曲面。掌握如何用AutoC AD的编辑曲面的命令来改善曲面的形状。能够用剪裁平面消去曲面模型上的障碍和创建逼真的透视图。4.1 表面造型虽然线框是3D造型必不可少的一个组成部分，但由于它的粗略总给人一种未完成似的感觉，而 且由于没有逼真的外观，因此很难令人满意。而 表面造型对于构造逼真的模型就进了一层。用曲卜 面构造的房子、齿轮、茶壶等，看上去就跟真的拉 一样了（见图4-1）。后面要讲的实体造型更能逼 在和真地描述一些对象，因为除了有曲面还有材质。表面造型是许多对象，尤其是建筑物的最佳选择。另外，不能用实体造型的一些对象也可以用表面 W方刑 图4-1造型。4.2 Auto CAD曲面的特征如表4-1所示，AutoC AD有七条不同的构造曲面的命令、三个不同的曲面数据库对象，另 外还有两个模拟曲面对象。尽管这些曲面各有各的属性，但均具备以下几个共同的特征：没有厚度。表面模型仅为一空壳。看上去有点像铁丝网。其实它是一个极薄的面，有顶,有底，还有四周。曲面里是空的。若要在此面上表示一个孔。就得在其顶部、底部各挖 一个圆，再用一圆管来表示孔壁才行。调用了 HID E和SHAD EMOD E命令后，曲面模型能隐臧其后的对象及曲面。而在透明的 线框模式下，曲面总是可见的。在线框模式下，面的边界是可见的（在某些场合可消隐）；若为曲面或圆弧面，可用一 些图案来表示。这些图形可能是矩形、夹点、三角形网格或者为一组平行线、射线。用 何种图案取决于曲面的形状。110AutoCAD 2000三维造型-I下载 渲染后能被着色和赋予材质，能感受光。这些是仿造物理光学定律，着色的材质产生逼 真的3D模型图像(渲染在第7章中介绍)。AutoC AD曲面总是平的，若是曲面或圆柱面就用小的矩形面元或三角形面元来逼近。表 4-1 AutoC AD 表面命令对象类型说明设置实体的厚度(ELEV)各种给线框对象设置一个拉伸厚度绘制三维面(3D FAC E):维平面由1边或四边组成的曲面绘制多重面(PFAC E)多重面网格逐点创建曲面绘制面域(REGION)面域三维实体的.维模式构建直纹面(RULSURF)多边形网格在两边界曲线间创建曲面构建柱面(TABSURF)多边形网格拉伸某一轮廓线作出的曲面绘制旋转曲面(REVSURF)多边形网格旋转某一轮廓线作出的曲面绘制棱边组合面(ED GESURF)多边形网格以四条首尾相连的边来构造曲面绘制三维多边形网格(3D MESH)多边形网格创建自由格式的多边形网格绘制圆(C IRC LE)圆一般的AutoC AD圆拉伸表面拉伸表面为线框对象诸如直线、圆弧、圆或2D多段线(见图4-2)既有长度又有 厚度，就好像对象沿Z轴方向拉伸了。比如，一条拉伸线就像一面墙，一个圆就像圆柱。即使 是已经不再使用的老版本AutoC AD中提供的绘制面的拉伸方法也能方便地使用。1.拉伸面特点拉伸厚度作为对象的属性存储在AutoC AD的数据库(如颜色和线型)中。拉伸面可以隐 藏其后的对象，渲染后也能反射光。用HID E消隐时，图4-2中的对象是可见的。拉伸方向总 沿Z轴方向。因此此方向通常称为拉伸方向(extrusion direction),也被存放在AutoC AD的数 据库中。拉伸厚度作为对象的属性，在同一对象中是相同的。比如说，一段直线不能一端厚 度是3而另一端厚度是5。AutoC AD在拉伸对象上加一些目标捕捉点，以便拉伸。如图4-3所示，一条拉伸线，实际上为一矩形，在每个角上有一个端点捕捉位置，其间还有中点捕捉位置，使用STRETC H命令时，只要选中了其中一角就等于选中了整个对象。AutoC AD在拉伸线的所 有端点及水平方向的中点上显示夹点，但在垂直方向的中点上不显示。图4-2图4-3健吁Mom_/刀由曲线对象（如圆或圆弧）形成的拉伸面上有一系列平行线，这些线称为纹理线（tessellation line,或称素线）,由VIEWRES命令控制,执行VIEWRES的结果如图4-4所示。图4-4中虽然给出了两种不同的设置，但在同一幅图中有且只有一种设置。2.构造拉伸面拉伸厚度是由系统变量Thickness值决定的，其缺省值为0。对象画出来时被赋予与厚度相 等的高度值。若值为正，延伸沿+Z方向。若为负，则沿一Z方向。不是所有的AutoC AD平面 对象均可拉伸。不能拉伸的有：多线、构造线、射线、样条曲线和三维多段线。文字没有初 始厚度，但可用修改对象属性的命令来赋予它厚度。但多行文字（MTEXT）无论是初始状态，还是改变其属性均是没有厚度的。在AutoC AD R1 3及更早的版本中剖面线都是没有厚度的，这使得其在渲染模型中为可见的，这有利于绘制屋顶瓦片和混凝土块。而在R1 3中，只有不关 联的剖面线（即由HATC H命令而非BHATC H生成的）才可能有厚度。从R1 4开始，剖面线不管 关联与否均可以有厚度。AutoC AD提供三种设置厚度的方法：D SETVAR命令在AutoC AD命令行直接键入THIC KNESS,如下所示：C ommand：THICKNESSEnter new value for THIC KNESS：（输入一个值或回车接受当前值）2）PROPERTIES命令 本命令显示一个对话框，左边是对象属性，右边是其参数值。在 属性栏里找出厚度，键入其值。3）ELEV命令 AutoC AD首先提示一个标高值，通常设为0。然后提示输入一个新的厚度 值，如下所示：C ommand：ELEVSpecify new default elevation：（回车，设标高为0）Specify new default thickness：（输入一个值或回车接受当前值）厚度设置值存储在每一幅图的数据库中。当图纸重新打开时它仍有效，这有时会导致好 多奇怪的现象，这是因为AutoC AD没有任何内置方式如屏幕上的标志或状态条表明当前厚度 不为0。AutoC AD还提供了一些改变已绘制对象厚度的方法：1）C HANGE命令。C ommand：CHANGE112AutoCAD 2000三维造型-I下载Select Objects：（任意一种目标选择方式）Specify change point or Properties：PEnter property to change C olor/Elev/LAyer/LType/ltScale/Thickness：TSpecify new thickness current：（输入一个值或回车接受当前值）2）C H PR OP命令。与C H AN GE类似，但比它更直接。C ommand：CHPROPSelect Objects：（任意一种目标选择方式）Enter property to change C olor/LAyer/LType/ltScale/Thickness：TSpecify new thickness vcurrent：（输入一个值或回车接受当前值）3）PROPERTIES命令。选择对象，在对话框的左列找到厚度，在右边输入其值。提示虽然文本在输入时看不见厚度，但可以用上面的任一种方法设置已有文本的厚度,有时候这很管用。因为厚度为0的文本不能被HID E命令消隐，而且只有有厚度的文本 才能被渲染。应用实例第一步用三条直线来绘制拉伸面。首先，设置线厚度为0.50。设置视点坐标为（0,1,0）,从该观察方向可看到XY平面的边缘，因此在作线时必须输入坐标：C ommand：LINESpecify first point：1,1,0Specify next point or Undo：2,1,0Specify next point or Undo：3,1,5Specify next point or Undo/C lose：4,1,0Specify next point or Undo/C lose：（回车）拉伸线如图4-5所示，可以看到若直线有厚度=0.501,1,0/2.1.C4,1,0一端不在XY平面上，拉伸线就像平行四边形。这是因为拉伸厚度为Z轴方向的一段距离。第二步定二维多段线的宽度和厚度。设厚度为0.50,置视点方向与X轴夹角为300。，与XY平面的夹角为30。图4-5选择VP0 IN T里的R otate选项，设。这样就可以绘制出二维多段线了。C ommand：PLINESpecify start point：1,1C urrent line-width is 0.0000Specify next point or Arc/C lose/Halfwidth/Length/Undo/Width：WSpecify starting width：1Specify ending width：1Specify next point or Arc/C lose/Halfwidth/Length/Undo/Width：2,1Specify next point or Arc/C lose/Halfwidth/Length/Undo/Width：ASpecify endpoint of arc or Angle/C Enter/C Lose/D irection/Halfwidth/Line/Radius/Second pt/Undo/Width/：3,2Specify endpoint of arc or Angle/C Enter/C Lose/D irection/Halfwidth/Line/Radius/Second pt/Undo/Width/：LSpecify next point or Arc/C Lose/Halfwidth/Length/Undo/Width：3,3Specify next point or Arc/C Lose/Halfwidth/Length/Undo/Width：（回车）最后结果如图4-6所示，就像一速成的3D矩形通风管道的模型。有宽度的AutoC AD实体均 能被赋予厚度而变成3D图形。例如：用SOLID命令能使方形的、楔形的对象变为3D图形。图矍_7734-6中列举了一些例子。4.3平面AutoC AD除了有很多绘制平面（平的平面）的命令外，还有两个绘制三维面和多重面的 命令为3D FAC E和PFAC E。另外，还有区域命令（REGION）,同样能使没有厚度的平的平面在 渲染后能够隐藏实体和反射光线。Regions是三维对象的2D形式，将在第5章中进行论述。练习：桌子的表面模型在这个练习中，将用AutoC AD构造曲面的命令来绘制桌子的表面模型。本章后面将用来 建造和布置一个房间，因而需保存。第一个模型是用拉伸对象构造的桌子（见图4-9）,绘图步骤如下，绘图单位为英寸。图4-7第一步：绘制桌子的支撑。这全部用拉伸线来画。使用UC S命令，将坐标原点沿Z轴上移 25个单位，然后设厚度值为4,用LINE命令画出。尺寸见图4-7。此为一轴测图。若用平面视 图可能会更方便些。114AutoCAD 2000三维造型桌角支柱仅为3义3见方。两支柱间长的支撑为44个单位，短的为26个单位，均由两条直 线组成，间距为1个单位。此时，桌面和底是通的，这是为了能看到桌下的东西。这部分很像 在作二维（2D）绘图（特别是画图4-8所示的平面视图），只是直线除了长度外还具有高度。第二步：绘制桌面。用宽度为36的2D多段线拉伸。首先，沿Z轴将UC S上移4个单位，此时 XY平面距世界坐标系中的XY平面29个单位。可用系统变量Ucsorg来检查是否正确，其值应为：UC SORG=0.0000,0.0000,29.0000（只读）将系统变量Thickness之值从4改为1,调用PLINE命令。从图4-8所示的位置开始画宽度为 36的多段线，沿X轴画54个单位。这样桌面就画好了。在平面视图中，多段线会被填充实体颜 色。若因此而遮住了其他对象，AutoC AD会自动关闭“填充”。也可用FILL命令关掉“填充”。第三步：作桌面的平面视图。坐标系改为世界坐标系，/XY平面内绘平面，设厚度为29,作 桌角支柱的内切圆，其直径为3（见图4-8）。提示可与配套光盘中3cLp4 _ 01.dwg作 比较。切换到轴测图作更直观的观察。在图 4-9中，视点与XY平面的夹角为20,其 在XY平面的投影与X轴的夹角为300。启用HID E命令会隐藏桌面下的对象。HID E命令没有任何选项，可直接调用。屏 幕重新生成会恢复消隐线。对HID E的描述 将在本章的后面详细介绍。有锥度的桌腿比没有锥度的桌腿更好 看，只可惜由圆形成的拉伸面没有锥度。但在以后的章节中，可用有锥度的曲面对象来构造桌腿。4.4 3DFACE命令由此命令绘制的三维面为基本的AutoC AD对象，就像线和圆一样。3D面是AutoC AD第一 个3D曲面对象的一种（1987年2.6版本里介绍过），常用来构造由三边或四边构成的曲面。其CM哪6网M_-第4章表面造型光洁的、无网格的表面以及隐藏边界的功能使之优越于AutoC AD新的带网格的曲面类型。那 些网格线会给三维模型造成视觉混乱。3D曲面总有三条或四条连续的边，用得最多的为三维平面。尽管定位了四条边的3D曲面 的角尖后，可使之翘起或成弓型，但很少应用。3D平面只显示边界，其间无网格或填充。否 则，它就能隐藏实体。但其在渲染和着色中可着色。用一些命令可改变已有3D平面的属性使 其边界不可见。在图4-1 0中列出了D raw下拉菜单和Surface工具条。构造曲面的工具条，菜单或工具条里 的SOLID命令只能构造2D实体，不能构造曲面。2D实体用2D对象填充，就像有宽度的二维多 段线一样。用3D FAC E命令能轻易地绘出由SOLID命令生成的各种形状的平面，只是无法控制 二维实体边界的可见性。3D FAC E命令行格式为：C ommand：3DFACESpecify first point orlnvisible：（指定一个点）Specify second point:or Invisible：（指定-个点）Specify third point or lnvisible：（输入I,指定一个点或回车）Specify fourth point or lnvisible：（输入I,指定，,个点或回车）Specify third point or lnvisible：（输入I,指定一个点或回车）若在提示输入第四个点时按回车，AutoC AD将从第三点画一条轮廓线连接第一个点，并 结束此命令。这时得到的是三角形的平面。若指定第四个点，AutoC AD将从此点画一条轮廓 线至第一个点，生成一个四边形的平面，并提示输入另一个第三点。如果此时按回车,AutoC AD就会结束命令，生成一个四边形的平面。Di awHa图 4-1 0116。三维造型 China川b吧-1下载如在第四个点后再输入一些点时，提示会在第三个点和第四个点间互换，而且AutoC AD 通过在每一对新的第四点和其前的第三点间画轮廓线来生成又一个3D平面，按回车结束命令。不支持恢复点选择或返回上一个点。边界颜色为当前颜色。在输入第一个点之前，键入字母i或单词invisible,轮廓即为不可见。实际上，三维面的任何轮廓均设为不可见。这样的面仍能隐藏实体，但只有渲染或着色后才 能可见。提示虽然用3D FAC E命令一下子就可以绘出非常复杂的面，但最好输入少于四个或五 个点，然后重复命令得到所要绘制的面。Undo选项的缺少使绘图不能出错。移动或复制3D平面时，常取其轮廓为对象。因为不可见轮廓总是看不到的，因此必须拾 取可见轮廓或通过设系统变量Splframe=l来暂时显示一下不可见轮廓。绘制三维平面是很简单的过程，但必须有规律并留意所画的地方。因为它们的存在位置 有时并不十分明显，尤其是有不可见轮廓时。下面有儿种工具可提供帮助：设置系统变量Splframe=l,这样就能查看不可见轮廓的位置。当曲面后面有对象时，可用HID E命令消隐有助于查看曲面是否已完成、是否正确。当曲面后面无隐臧对象时，可引用SHAD EMOD E命令通过对面着色来查看进度。屏幕上有若干视口时，可以同时从不同的视点观察模型，这同样有助于查看进度。4.4.1 相关命令1.PFAC E命令构造二维的三边和四边曲面。只是平面为单一对象，而且面里的轮廓为不可见。2.PROPERTY命令通过对话框来改变3D平面的属性，例如点的坐标及轮廓为不可见性。3.ED GE命令本命令是自动装载的AutoLISP程序，用于修改3D平面轮廓的可见性。4.HID E命令相对于当前观察方向消去隐藏线。凡在曲面后的东西均从视图上消失。HID E命令没有任 何选项，屏幕重新生成后，仍恢复消隐前的视图状态。5.SHAD EMOD E命令对曲面着色，并隐藏曲面后的对象。4.4.2 相关系统变量SPLFRAME 命令此变量控制不可见3D面轮廓的可见性。值为1时，则3D面的不可见轮廓变为可见。缺省 值为0时，3D面的轮廓均为不可见，屏幕重新生成才有效。4.4.3 应用实例下面用四个例子说明3D FAC E命令的用法。先画图4 J1所示的最简单的三边的三维平面。C ommand：3DFACESpecify first point orlnvisible：（，点 1）Specify second point or Invisible：（点2）Specify third point or lnvisible：（点3）Specify fourth point or lnvisible：（回车）评蛔淅第4章表面造型 117Specify third point or lnvisible：（回车）其次，画图4-12中的四边形的三维平面。3C ommand：3DFACESpecify first point or Invisible：（，点：1）Specify second point or Invisible：（点2）Specify third point or lnvisible：（点3）Specify fourth point or lnvisible：（，点：4）Specify third point or lnvisible：（回车）第三个例子是，画图4 J3所示的两个四边的三维平面。由图可见，第二个面取点方向改 变了，第一个面为逆时针方向，第二个面变为顺时针方向。两面的公共边界是可见的。C ommand:3DFACESpecify first point or invisible:（点 1）Specify second point or Invisible：（点2）Specify third point or lnvisible：（点3）Specify fourth point or lnvisible：（点4）Specify third point or lnvisible：（点3a）Specify fourth point or lnvisible：（，点4 a）14 a 3 2X-X不可见边予、第二个3D平面 第一个3D平面XZ_*_Z Z ZX3a 4 142米第一个3D平面4 a3z_VA 中、/X 第二个3D平面/（-3a图 4-1 3图 4-1 4118AutoCAD 2000三维造型gO,网卜.例卜Specify third point or lnvisible：（回车）最后一个例子是用两个梯形形状的三维平面组成一个L形的曲面。两平面的公共边界不可 见，如图4-14所示。在本章后面将用此方法构造房间的墙壁。C ommand：3DFACESpecify first point or Invisible：（点 1）Specify second point or Invisible：（点2）Specify third point or lnvisible：I（使点3与4间的边不可见）Specify third point or lnvisible：（点3）Specify fourth point or lnvisible：（点4）Specify third point or lnvisible：（点3a）Specify fourth point or lnvisible：（点4 a）Specify third point or lnvisible：（回车）4.4.4 练习1.用3D曲面给线框模型加表面下面给在第2章练习里所做的线框模型加表面。首先找到并打开存储线框模型的文件。配 套光盘上的文件3d_ p2_ 01.dwg。先对模型的右边操作。由于这边有五个角，因而需两个三维 平面即一个三边和一个四边的曲面。且两平面公共边界不可见。在加上三维面之前，须得为 其建一个新层。C ommand：3DFACESpecify first point orlnvisible：（点1）Specify second point or Invisible：（点2）Specify third point or lnvisible：i（使点3和4间的边界不可见）Specify third point or lnvisible：（点3）Specify fourth point or lnvisible：（点4）Specify third point or lnvisible：（点3a）Specify fourth point or lnvisible：（点4 a）（与点3重合）Specify third point or lnvisible：（回车）图4 J5中，已用HID E命令隐藏了三维平面后的部分线框。且两面公共边界用虚线表示。用复制命令将这两个三维平面复制到模型的左边。接着给线框模型的顶部及前面加表面（见 图4-16）。即使所加表面不在同一个平面上，也只需调用一次3D FAC E命令即可。给不在同一 平面上的对象加表面时，目标捕捉很有用。C ommand：3DFACE图 4-1 5 图 4-1 6第4章表面造型119_-Specify first point or Invisible：（点1）Specify second point or Invisible：（点2）Specify third point or lnvisible：（点3）Specify fourth point or lnvisible：（点4）Specify third point or lnvisible：（点3a）Specify fourth point or lnvisible：（点4 a）Specify third point or lnvisible：（点;3b）Specify fourth point or lnvisible：（点4 b）Specify third point or lnvisible：（回车）最后调用HID E命令，模型就成了真的一样。继续给线框模型的底边加上表面。3cLp4 _ 02.dwg文件中的模型各边均已加上了表面。2.给显示器外壳加3D平面利用3D FAC E命令给一个电子设备的线框模型（显示器），或是第3章里用SPLINE命令绘 制的壳体加表面。打开储存有模型的文件，或打开光盘上3cLp3_ 03.dwg文件，构造线框模型 是最复杂的。加表面包括拾取线框对象及端点。用3D平面给图4-17中线框对象的四边形区域 加上表面。用端点捕捉可以很容易地作出3D平面，这里不再详述。另给3D平面设置一个新层（比如为SURF-01层）以区别于线框对象。图4-1 7所示的是调用了 SHAD EMOD E命令后的情形。在这个例子中，HID E命令作用不大，因为可隐藏的东西几乎没有。从X轴正端看，有一平面 上有很多洞，故没有给它加上表面。图 4-1 7本书提供的光盘文件3cLp4 _ 03.dwg已加上了八个3D平面。3.构造房间的墙壁用3D FAC E命令造一个房间来放前面用拉伸面所做的桌子。在以后的练习中，还会用 AutoC AD的表面造型命令添置更多的家具。120AutoCAD 2000三维造型建房的第一步是构造线框模型，虽然大部分线框在加上表面后看不见了，但这有助于定 位3D平面的角。线框在一个新层上绘制，以区别于放置三维平面的层，绘图单位与前面一致，采用英尺和英寸。房间线框尺寸见图4-18。如果用AutoC AD的捕捉模式，捕捉距离取为6较合适。使用UC S 使每条边均在XY平面内，这样就能很容易地作出这个线框。利用等轴测图非常有用。图4-1 8 中的视点与XY平面的夹角为30,与X轴的夹角为300。线框画好后，恢复世界坐标系并切换到3D平面层，先画世界坐标系中的XZ面上的完整的 墙，绕X轴旋转UC S90。这样就可以在XY面上画四边的3D平面，顶点如图4-1 9所示。C ommand：3DFACESpecify first point orlnvisible：（点1）Specify second point or Invisible：（点2）Specify third point or lnvisible：（点3）Specify fourth point or lnvisible：（点4）Specify third point or lnvisible：（回车）也可以用端点捕捉来建立3D平面的角，将UC S绕Y轴旋转90,或用目标捕捉拾取三维 平面的角来绘制带窗户的墙，这面墙至少要有四个三维平面，因为AutoC AD无法在一个表面 上挖洞（孔）。若一个平面区域内有孔，那只能在其周围作曲面。用两个L形状的3D平面来构造此墙。第一个面取点4、5、11、12、8、1。点5和点11、点 1和点11、点8和点12之间的边界为不可见。C ommand：3DFACESpecify first point or Invisible：（点4）Specify second point or Invisible：I第4章表面造型121w i-Specify second point or Invisible：（点5）Specify third point or lnvisible：ISpecify third point or lnvisible：（点 1 1）Specify fourth point or lnvisible：（点1）Specify third point or lnvisible：ISpecify third point or lnvisible：（点8）Specify fourth point or lnvisible：（点 1 2）Specify third point or lnvisible：（回车）若忘记了输入字母I使某一边不可见，可继续使用3D FAC E命令，而后用ED GE.LSP程序 来改变边界的可见性。另一个L形状的面，取点7、8、9、10、5和6。点8和点9、点9和点6、点5和点10之间的边界不可见。C ommand：3DFACESpecify first point orflnvisible：（点7）Specify second point or Invisible：ISpecify second point or Invisible：（点8）Specify third point or lnvisible：ISpecify third point or lnvisible：（点9）Specify fourth point or lnvisible：（点6）Specify third point or lnvisible：ISpecify third point or lnvisible：（点5）Specify fourth point or lnvisible：（点 1 0）Specify third point or lnvisible：（回车）最复杂的一面墙就算完成了。调用四次3D FAC E命令画四个矩形的平面，并使一些边界为 不可见。对于第三面墙，将UC S原点移到点7,并绕Y轴旋转-90（或不移动UC S,用目标捕捉来 定3D FAC E的一点）。首先过点6、7、15和13作一个四边形的三维平面，且点13和15之间的边122AutoCAD 2000三维造型-I下载界不可见。C ommand：3DFACESpecify first point orlnvisible：（点6）Specify second point or Invisible：（点7）Specify third point or lnvisible：ISpecify third point or lnvisible：（点 1 5）Specify fourth point or lnvisible：（点 1 3）Specify third point or lnvisible：（回车）这面墙剩下的部分为L形，可以取点19、16、17、18、13和14构造0点17和点18、点13和 点14之间的边界不可见。C ommand：3DFACESpecify first point or Invisible：（，点 1 9）Specify second point or Invisible：（点 1 6）Specify third point or lnvisible：ISpecify third point or lnvisible：（点1 7）Specify fourth point or lnvisible：（点 1 8）Specify third point or lnvisible：ISpecify third point or lnvisible：（点1 3）Specify fourth point or lnvisible：（点 1 4）Specify third point or lnvisible：（回车）这样，这面墙就成了。同样可以移动UC S去完成剩 下的墙，过点2、3、24和23作一个矩形平面，点20、19、18、21、22和24间用两个L形的平面。命令行提示与前 面一样。图4-20给出的是调用HID E命令后的已完成的墙本书提供的光盘文件3cLp4 _ 04.dwg文件中有此墙模型。4.5 PFACE命令PFAC E命令建造三边或四边的二维曲面。与3D FAC E命令一样，调用一次可作出若干平 面。不同的是，用PFAC E命令构造的平面总与单一对象联系在一起。而且面与面的公共边自 动为不可见。由两命令形成的对象也不相同。3D FAC E命令构造的对象为三维平面，它为 AutoC AD的基本曲面类型。而PFAC E命令构造的对象称为多重面网格的多段线。这种不同，有时会影响编辑和修改的操作。而且PFAC E命令的输入方式与3D FAC E也不同。它分为两步，首先提示输入曲面的顶点、角。在空间拾取点作顶点。AutoC AD对选定的点进行标号。然后 AutoC AD根据所输入的顶点数构造曲面。曲面由边或四边的面元组成，这些面元可构成不同 的平面。因此AutoC AD提示输入面元数及其顶点数。AutoC AD的菜单及工具条均没有PFAC E 命令，因此只能从命令行输入。C ommand：PFACESpecify location for vertex 1：（指定一个点）Specify location for vertex 2 or：（指定一个点或回车）Specify location for vertex n or：（指定个点或回车）ChiM雌下载|-第4章表面造型123输入点的位置及个数是随意的，当按了回车后，AutoC AD进行第二步操作（运行结果如 图4-21所示）。Face 1,vertex 1：Enter a vertex number or C olor/Layer：（输入C、L或一个顶点数）Face 1,vertex 2：Enter a vertex number or C olor/Layer：（输入C、L或一个顶点数；或回车）Face 1,vertex n：Enter a vertex number or C olor/Layer：Face m,vertex n：（输入C、L或一个顶点数；或回车）Enter a vertex number or C olor/Layer：（输入C、L或一个顶点数；或回车）6 平面顶点 一条位于面下的边（常为不可见）图 4-21按回车后，AutoC AD移到下一个面。提示输入这个面的第一个顶点的编号。连续按两次 回车结束此命令。命令结束后AutoC AD才绘出这个平面。没有“UND O”来改正输入或取消 命令。在命令的第二步，当提示输入顶点数时，可以输入“color”和“layer，或字母“c”和“1”，AutoC AD将提示为当前及随后的面元，选定颜色或建立一个新层。各面间的交线是可见 的，除非在其间的顶点标号前加负号。提示PFAC E命令由于要其输入太多而不常用。但给一个多边图形加上表面，如六边形，用PFAC E命令就比3D FAC E命令简单，因为此时无须考虑边界的可见性.多重面网格在渲染材质图案时很有用，因为每个对象都有各自的材质。例如，用三个 3D平面构造墙体时，就得为每个三维平面选图案（就像墙纸），并且调整每个3D平面上的 图案比例。另外，如果是用一个多重面网格去构造墙面，就只能选用一个图案且只调整一 次图案比例。124。三维造型 CM懵，虫队-1卜载4.5.1 相关命令1.D FAC E 命令构造三边或四边的曲面。2.HID E命令清去隐藏线。相对当前观察方向，面后的物体均从屏幕上消失。3.SHAD EMOD E命令用对象颜色填充表面，它同样隐藏表面后的对象。4.5.2 相关系统变量SPLFRAME控制内表面轮廓的可见性。若值设为1,则当隐藏重新生成后，原来不可见的内表面的轮 廓变成了可见。4.5.3 应用实例以图4-22中的六边形的平面为例来说明PFAC E命令的用法。对于这样的形状，用PFAC E 比用3D FAC E命令简单得多。点的位置如图4-22a所示。命令行提示及输入如下：C ommand：PFACESpecify location for vertex 1：(p1)Specify location for vertex 2 or：(p2)Specify location for vertex 3 or：(p3)Specify location for vertex 4 or：(p4)Specify location for vertex 5 or：(p5)Specify location for vertex 6 or：(p6)Specify location for vertex 7 or：(回车)Face 1,vertex 1：Enter a vertex number or C olor/Layer：1Face 1，vertex 2：Enter a vertex number or C olor/Layer：2Face 1,vertex 3：Enter a vertex number or C olor/Layer：3Face 1,vertex 4：Enter a vertex number or C olor/Layer：4Face 1,vertex 5：Enter a vertex number or C olor/Layer：5Face 1,vertex 6：Enter a vertex number or C olor/Layer：6Face 1,vertex 7：Enter a vertex number or C olor/Layer：(回车)Face 2,vertex 1：Enter a vertex
