平行检验专项方案.doc

　溧水区都市污水解决厂再生水回用工程
平 行 检 验 方 案

内容提纲：
监理目的
核心控制点
监理办法
其他

项目监理部（章）：　　　　　　　　
专业监理工程师：
总监理工程师：　　　　　　　　 　（执业印章）
　　　　　 日期：　　　　　　　　　　　 　　

江苏省建设厅建设监理处监制

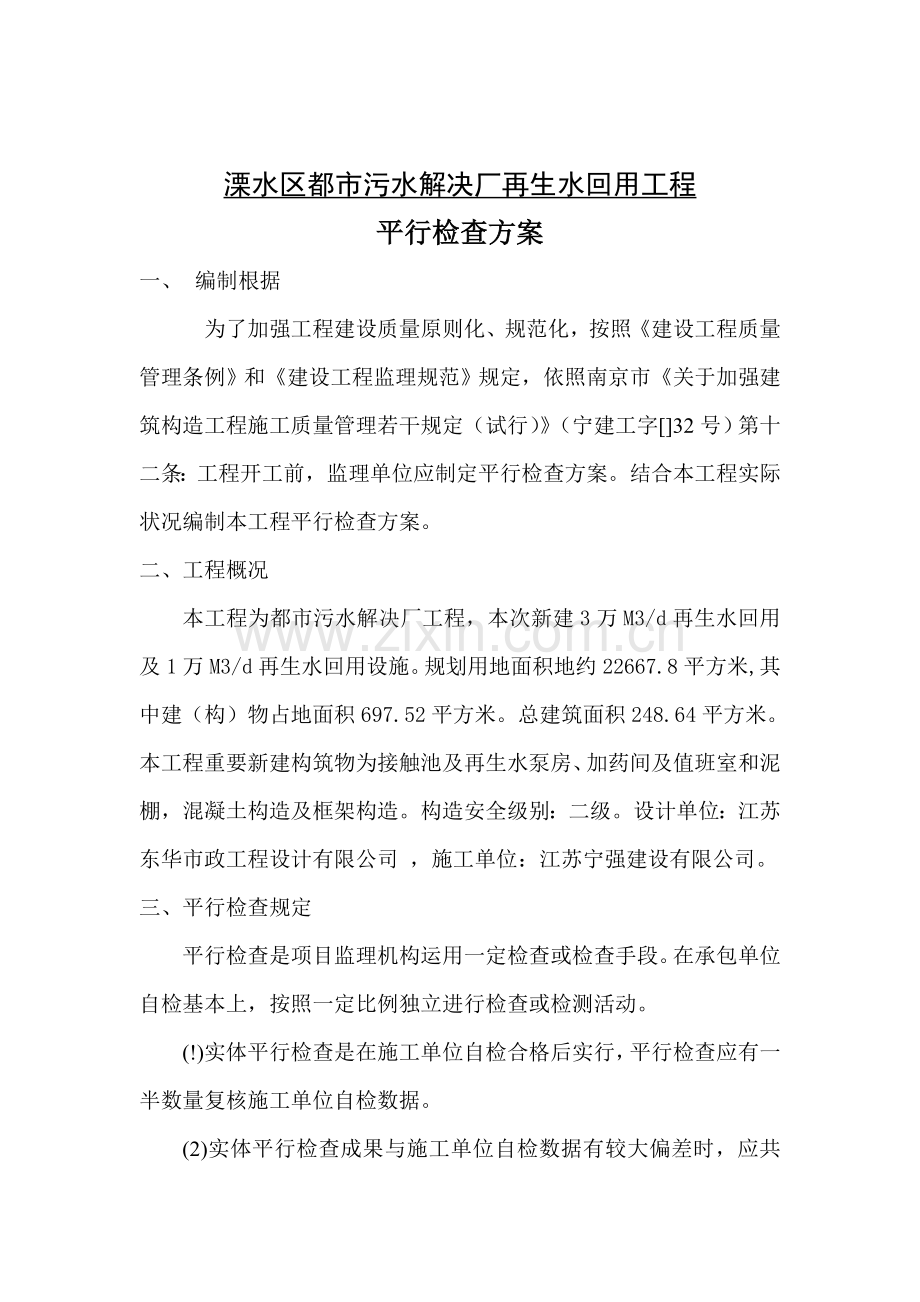

溧水区都市污水解决厂再生水回用工程
平行检查方案
一、 编制根据
为了加强工程建设质量原则化、规范化，按照《建设工程质量管理条例》和《建设工程监理规范》规定，依照南京市《关于加强建筑构造工程施工质量管理若干规定（试行）》（宁建工字[]32号）第十二条：工程开工前，监理单位应制定平行检查方案。结合本工程实际状况编制本工程平行检查方案。
二、工程概况
本工程为都市污水解决厂工程，本次新建3万M3/d再生水回用及1万M3/d再生水回用设施。规划用地面积地约22667.8平方米,其中建（构）物占地面积697.52平方米。总建筑面积248.64平方米。本工程重要新建构筑物为接触池及再生水泵房、加药间及值班室和泥棚，混凝土构造及框架构造。构造安全级别：二级。设计单位：江苏东华市政工程设计有限公司 ，施工单位：江苏宁强建设有限公司。
三、平行检查规定
平行检查是项目监理机构运用一定检查或检查手段。在承包单位自检基本上，按照一定比例独立进行检查或检测活动。
(!)实体平行检查是在施工单位自检合格后实行，平行检查应有一半数量复核施工单位自检数据。
(2)实体平行检查成果与施工单位自检数据有较大偏差时，应共同重新检测或委托有资质检测单位进行检测，找出因素后，对相应楼层重新进行自检和平行检查。
(3)混泥土强度会谈平行检查成果低于设计值1个级别或钢筋保护层、构件尺寸、轴线、层高平行检查数据超过规范容许偏差1.5倍（钢构造1.2倍）时，鉴定为平行检查不合格。
四、平行检查内容
平行检查内容涉及砖（砌块）、钢筋、模板、预拌砼坍落度，钢筋保护层，砼强度，轴线尺寸，层高等。
五、检查数量和办法
1、原材料
(1)钢筋
检查数量：按进场批次，没进场一批次，检查一批次。
检查办法：与施工单位共同目测和钢尺量测检查。
不合理解决办法：原材料平行检查不合格应加倍进行检查，加倍检查仍不合格应做退货解决，也不得用于工程。
(2)模板
检查数量：按同期进场，同品种，同一规格，同一工程为一批次进行验收；清理保养每周转一次应验收一次。
检查办法：与施工单位共同目测和钢尺量测检查。
不合理解决办法：原材料平行检查不合格应加倍进行检查，加倍检查仍不合格应做退货解决，也不得用于工程。
(3)砖（砌块）
检查数量：每日进场同厂家、同品种、同规格为一批，每批抽20块进行外观质量检查。
检查办法：与施工单位共同目测和钢尺量测检查。
不合理解决办法：原材料平行检查不合格应加倍进行检查，加倍检查仍不合格应做退货解决，也不得用于工程。
(4)坍落度
检查数量：每十车检查一次。
检查办法：用坍落度检查器和钢尺量测检查。
不合理解决办法：原材料平行检查不合格应加倍进行检查，加倍检查仍不合格应做退货解决，也不得用于工程。
2、实体检查
(1)回弹检测：
检查数量：每一楼层同一类型构件各不少于2个。
检查办法：回弹仪检测
不合理解决办法：混泥土强度回弹平行检查不合格应委托有资质检测单位进行检测。检测成果仍不合格按质量问题解决。
(2)钢筋保护层
检查数量：每层不少于2个
检查办法：非破损法，局部破损法
不合理解决办法：实体平行检测不合格应对同一楼层同一类型构件加倍进行检查，加倍检查仍不合格，按质量问题解决。
(3)构件尺寸
检查数量：每一楼层同一类型构件不少于2个
检查办法：钢尺测量
不合理解决办法：实体平行检测不合格应对同一楼层同一类型构件加倍进行检查，加倍检查仍不合格，按质量问题解决。
(4)轴线
检查数量：每一楼层不少于10条
检查办法：钢尺或红外线测距仪量测
不合理解决办法：平行检查不合格，按质量问题解决。
(5)层高
检查数量：每一楼层不少于10个自然间
检查办法：钢尺或红外线测距仪量测
不合理解决办法：平行检查不合格，按质量问题解决。

表2.1 建筑构造工程原材料及实体检查检查规定

检 查
项 目
检查检查数量
检查
办法
检查
用表
不合格
解决办法
施工自查
监理平行检查
原材料
钢筋
按进场批次。
施工、监理共同目测和钢尺量测检查
表2.2
原材料平行检查不合格应加倍进行检查，加倍检查仍不合格应做退货解决，也不得用于工程。
模板
按同期进场、同品种、同一规格、同一工程为一批进行验收；清理保养每周转一次应验收一次

表2.3
砖（砌块）
每日进场同厂家、同品种、同规格为一批，每批抽20块进行外观质量检查
表2.4
坍落度
每车检查一次
每十车检查一次
用坍落度检测器和钢尺量测检查
表2.5
实体检查
回弹
检测
-------
每一楼层同一类型构件各不少于2个
回弹仪
检测
表2.6
混凝土强度回弹平行检查不合格应委托有资质检测单位进行检测。检测成果仍不合格按质量问题解决。
钢
筋
保
护
层
每层梁、板构件不少于10个，其中悬挑等重要受力构件所占比例不适当不大于50%
每层不少于2个
非破损法、局部破
损法
表2.7
实体平行检查不合格应对同一楼层同一类型构件加倍进行检查，加倍检查仍不合格，按质量问题解决。
构件
尺寸
每一楼层同一类型构件不少于10个
每一楼层同一类型构件不少于2个
钢尺量测
表2.8
轴线
全数检测
每一楼层不少于10条
钢尺或红外线测距仪量测
表2.9
平行检查不合格，按质量问题解决。
层高
每一楼层不少于10个自然间
阐明
1、实体平行检查是在施工单位自检合格后实行，平行检查应有一半数量复核施工单位自检数据。
2、实体平行检查成果与施工单位自检数据有较大偏差时，应共同重新检测或委托有资质检测单位进行检测，找出因素后，对相应楼层重新进行自检和平行检查。
3、混凝土强度回弹平行检查成果低于设计值1个级别或钢筋保护层、构件尺寸、轴线、层高平行检查数据超过规范容许偏差1.5倍（钢构造1.2倍）时，鉴定为平行检查不合格。

表2.2、钢筋进场外观检查（报验）记录

工程名称： 编号:
序号
钢筋
型号
生产厂家
进场时间
数量（t）
炉批号
直径
偏差（mm）
外观质量
外加工进场抽检状况
检查
结论
锈蚀(颗粒状、片状)
裂纹
油污
平直
损伤

检查结论

施工单位检查人 ： 监理机构检查人：
质检员： 监理工程师：
年 月 日

阐明
1、施工单位专职质检员、材料员与监理机构监理工程师、监理员一起进行检查。
2、直径偏差容许值：交货为A级不不大于0.3mm，交货为B级不不大于0.4mm；偏差超过容许值应退货或降级使用。
3、外观质量：钢筋应平直、无损伤，钢筋表面不得有裂纹、起皮、油污、颗粒状或片状老锈等，并在相应栏内填“有”或“无”，平直栏直接填“平直”或“弯曲”。
4、产品标牌上标记炉批号应与质量保证书上一致，并做好记录。当不一致时，应查明材料来源，否则应退货。
5、当钢筋表面存在裂纹、起皮应退货；若存在损伤、不平直应剔出退货；存在油污应清理干净；存在颗粒状或片状老锈应除尽，若影响截面尺寸，应降级解决。
6、外观检查合格后，应及时见证取样送有资质检测机构进行复试，复试合格后方可使用。

表2.3、模板试拼装及周转检查（报验）记录

工程名称 编号
模板类型
□大模 □拼装
模板
厚度（mm）
钢模

□钢模 □木模
木模

□底模 □侧模
其她

试 拼 装
检查时间
尺寸及编号
起皮脱胶
边角缺损
脱模剂
平整度及拼缝

序号

保养更换记录(块)
项目
检查层次及部位

起皮

脱胶

边角缺损

平整度

接缝

翘曲

脱模剂

清理数量

整修数量

更换数量

检查结论：

施工单位检查人： 监理机构检查人：
质检员： 监理工程师

年 月 日
阐明：
1、木模拼装和保养更换验收由施工单位质量员、技术员（施工员）和监理机构专业监理工程师、监理员一起进行，并以每一流水施工段为一种检查批。
2、木模板材厚度不得浮现负偏差，起皮和脱胶应更换。
3、模板每周转一次应对保养更换状况进行检查记录，在本表相应栏内填“块数”。
4、脱模剂应有出厂合格证，不得使用废机油等污染性强代替产品，并在相应栏内填涂刷了隔离剂模板“块数”。

表2.4 砖（砌块）外观检查（报验）记录

工程名称 编号
砖（砌块）品种

规格

数量

进场时间

合格证

准用证

检测项目
原则规定
检查办法
检查记录

砖
（砌块）
几何尺寸
偏差：±2mm
采用砖用卡尺或尺量检查。精度05—1mm

缺棱掉角
个数不多于1处、尺寸不得不不大于20mm
尺量检查缺损投影尺寸

裂纹长度
大面上宽度方向不不不大于30 mm，长度方向不不不大于50 mm
尺量检查裂纹长度

检查结论：

施工单位检查人： 监理机构检查人：
质 检 员： 监理工程师：
年 月 日

阐明

1、每日进场（同毕生产厂、同品种、同规格）砖（砌块）为一检查批，由施工单位材料员、质量员、监理单位专业监理工程师、监理员等一起随机抽取20块砖（砌块）对几何尺寸、外观质量等进行检查验收。
2、当检查有四块砖（砌块）存在不合格指标时，应双倍取样，仍有八块及以上砖（砌块）存在不合格指标时，鉴定该批砖（砌块）为不合格，应退货。
3、每一次采购进场同毕生产厂、同品种、同规格砖（砌块）应至少提供一份合格证或新产品准用证（或有关文献），并将证件编号填写在本表相应栏内。
4、外观检查合格后，应按有关规范和原则规定见证取样送有资质检测机构进行检测，合格后方可使用。

表2.5 混凝土坍落度检测记录

工程名称：　　　　　　 　　　　　　　　　　　 编 号： 　　　　　　　　　　　　　　　　　　　　
混凝土浇筑部位

浇筑方量（M2）

商品混凝土厂家

总车次

合格证明书编号

配合比坍落度值

外加剂名称

序号
车牌号
检测时间
（年月日时分）
施工自检
平行检查
检查意见
坍落度（cm）
检查人
坍落度（cm）
检查人

检查结论 ：

质 检 员 ：
监理工程师：

年 月 日

阐明
1、检查办法：用坍落度检测器和钢尺量测检查。
2、检查数量：施工单位应对每车预拌混凝土坍落度进行检查，监理单位至少每十车进行一次平行检查。
3、施工单位自检，监理人员可不签字，监理平行检查，施工单位人员也不用签字，但平行检查应由监理独立完毕。
4、外观检查合格后，应按有关规范和原则规定见证取样送有资质检测机构进行检测，合格后方可使用。

表2.6 混凝土强度回弹平行检查记录
工程名称： 编 号：
构造
类型
□砌体承重
□混凝土构造
构造
层数
地上 层
地下 层
混凝土
类型
□ 自 拌
□ 泵 送
形象
进度

仪器
型号

检测构件
及部位
强度设计级别

龄期（天）
测
区
编
号
回弹值Ri
测区平均值
测
量
角
度
浇
筑
面

碳
化
深
度
(㎜)
强度换算值
泵送修正值
修正后值

强度值（MPa）
检测部位
构件类型
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

水平 向上向下
侧面顶面 底面
Ｌ１＝
Ｌ２＝
Ｌ３＝
ｍＬ＝

最小值fccu,min：
平均值mf：
原则差sf：
推定值fcu,e：

水平 向上向下
侧面顶面 底面
Ｌ１＝
Ｌ２＝
Ｌ３＝
ｍＬ＝

最小值fccu,min：
平均值mf：
原则差sf：
推定值fcu,e：

水平 向上向下
侧面顶面 底面
Ｌ１＝
Ｌ２＝
Ｌ３＝
ｍＬ＝

最小值fccu,min：
平均值mf：
原则差sf：
推定值fcu,e：

平行检查意见：
□所检测构件强度检测成果符合规定；
□所检测构件中， 检测成果不符合规定，需委托有资质检测单位检测。
□ 。
检测人员： 监理工程师 ： 年 月 日

阐明：
1.检测部位一栏要注明检测楼层和轴线。
2.监理人员在同养试块强度达到龄期后独立完毕检查，并及时填写本表。
3.检测数量为每一楼层同一类型构件各不少于2个。
4.长度不不大于3m构件，每一试件测区数应不少于10个。

表2.7 钢筋保护层厚度检测记录
工程名称：　　　　　　　　　　　　　□施工自检□平行检查 编号：
施工单位

监理单位

构造层次

建筑面积（M2）

形象进度

检测办法
□无损法　　□局部破损法
检测仪器
钢筋扫描仪型号：
构件名称
层次
轴线部位
目测有
无露筋
实测值
与否平行检查

结论：
实测梁 个构件 点，合格 点，最大偏差值 ；
实测板 个构件 点，合格 点，最大偏差值 ；
共 个构件 点，合格 点，合格率为 % ；解决意见 ：所抽测构件钢筋保护层抽测成果
□符合规定;
□不符合规定，需＿＿＿＿＿＿＿＿＿＿＿ 。
抽测人：

年 月 日
质 检 员：
监理工程师：

阐明：
1、混凝土构造钢筋保护层厚度检测数量：自检为每层梁、板不少于10个构件，其中悬挑构件等重要受力构件所占比例不适当不大于50%；监理平行检查为每层不少于2个构件，其中一种构件为复核施工单位自检。
2、混凝土构造钢筋保护层厚度检测前，应全面进行外观检查，对浮现漏筋和锈斑构件进行详细记录，并分类抽取有代表性构件进行检测。
3、对选定梁类构件，应对梁底所有纵向受力钢筋保护层厚度进行检查；对选定板类构件，应抽取不少于6根纵向受力钢筋保护层厚度进行检查。对每根钢筋，应在有代表性部位测量1点。
4、纵向受力钢筋保护层厚度容许偏差：梁类为+10mm,—7mm，板类构件为+8mm，-5mm。对于超过容许偏差点应在实测值中“О”出；不合格点最大偏差均不应不不大于规定容许偏差1.5倍。
5、当检查合格率为90%及以上、且最大偏差不超过容许偏差1.5倍时判为合格；当合格率不大于90%但不不大于80%时，可再抽取相似数量构件检查，按两次抽样总和计算合格率为90%以上时，仍判为合格；对于检测不合格应请有资质检测机构进行检测鉴定。
6、施工单位自检，监理人员可不签字，监理平行检查，施工单位人员也不用签字，但平行检查应由监理独立完毕。
7、纵向受力钢筋混凝土保护层最小厚度（mm）。

环境和条件
板、墙
梁
柱
≤C20
C25-C45
≥C50
≤C20
C25-C45
≥C50
≤C20
C25-C45
≥C50
室内正常环境
20
15
15
30
25
25
30
30
30
室内潮湿或
最大环境
-
20
20
-
30
30
-
30
30
基本
有垫层
40
-
无垫层
70
-

表2.8 现浇混凝土构件尺寸检测记录
工程名称： □施工自检 □平行检查 　　　
编 号：
构造
类型
□ 砌体承重
□ 混凝土构造
构造
层数
地上 层
地下 层
混凝土
类型
□ 自 拌
□ 泵 送
形象
进度

检测构件及部位
设计值
（mm）
长×宽
容许偏差
（mm）
测 点 值（mm）
检测成果
与否平行检查
检测项目
楼层及
构件类型
轴线
部位
1
2
3
4
5
测点数
合格
点数
合格率
（%）
最大
偏差
尺寸（梁
柱
板
墙）

+8
-5

-

-
-

-

检测意见：
□所检测构件尺寸检测成果符合规定。
□所检测构件中， 检测成果不合格，应对同一楼层同一类型构件加倍进行检查。
□经加倍检查 ， 检测成果仍不合格，应按质量问题解决。
□　　　　　　　　　　　　　　　　　　　　　　　　　　。
检查人员： 年 月 日
质检员

监理工程师

阐明：
1、本表检测由施工单位、监理单位在现浇混凝土构件拆模后及时完毕。
2．检测数量不少于如下规定：施工单位每一楼层同一类型构件不少于10个，监理单位每一楼层同一类型构件不少于2个。
3、检测办法：用钢尺量测。
4、柱和梁尺寸应注明“高×宽”，如“600×400”。
5、每一根梁、柱检测两端和中部共三个点；每一块墙、板检测四个角和中间共五个点。
6、施工单位自检，监理人员可不签字，监理平行检查，施工单位人员也不用签字，但平行检查应由监理独立完毕。

表2.9 轴线、层高检测记录
工程名称： □施工自检 □平行检查 　　　
编 号：
构造
类型
□ 砌体承重
□ 混凝土构造
构造
层数
地上 层
地下 层
混凝土
类型
□ 自 拌
□ 泵 送
形象
进度

检测项目
及部位
设
计
值
（mm）

容许
偏差
（mm）

测 点 值（mm）
检测成果

与否平行检查
检测项目
楼层
轴线
部位
H1
(L1)
H2
(L2)
H3
H4
H5
测点数
合格
点数
合格率
%
最大
偏差
轴线

8

\
\
\

\
\
\

\
\
\

\
\
\

\
\
\

\
\
\

\
\
\

\
\
\

\
\
\

\
\
\

层高

±10

检测意见：
□所检测轴线、层高检测成果符合规定。
□所检测轴线、层高中， 检测成果不合格，应对同一楼层同一类型构件加倍进行检查。
□经加倍检查 ， 检测成果仍不合格，应按质量问题解决。
□　　　　　　　　　　　　　　　　　　　　　　　　　　。　　　
检测人员： 年 月 日
质检员

监理工程师

阐明：
1、轴线、层高检测由施工单位、监理单位在现浇混凝土构件拆模后及时完毕。
2、检测数量不少于如下规定：施工单位全数检测；监理单位每一楼层轴线检测不少于10条，层高（构造净高）检测不少于10个自然间。
3、检测办法：轴线用钢尺量测轴线控制线两端；层高用红外线测距仪在每个自然间四个角附近及中心位置测量。（如下图）
轴线、层高（构造净高）尺寸测量示意图：

4、施工单位自检，监理人员可不签字，监理平行检查，施工单位人员也不用签字，但平行检查应由监理独立完毕。

表2.10 建筑构造工程平行检查、隐蔽验收汇总表
工程名称：　　　　　　　　　　　　　　　　　　　　　　　　　　监督注册号：
地下构造层次

地上构造层次

建筑面积（M2）

项目名称、内容
检查检查总量
发现
问题
数量
问题检查
记录编号
解决办法
备注
进场
批次

平行检查
原
材
料
钢筋
次
次
次

加倍检查　 次
退 货　　次

模板
进场 次
次
次

加倍检查　 次
退 货　　次

周转 次
整 改 次

砖（砌块）
次
次
次

加倍检查　 次
退 货　　次

塌落度
车
车
车

退 货　　次

实
体
检
验
回 弹 检 测
总计： 个
柱 ： 个
梁 ： 个
个

委托检测 个
不合格构件
数量： 个
钢筋保护层
总计： 个
板 ： 个
梁 ： 个
个

加倍检查　 次
不合格构件
数量： 个
构件尺寸
总计： 个
板 ： 个
梁 ： 个
柱 ： 个
个

加倍检查　 次
不合格构件
数量： 个
轴线
条
条

重新检查　 次
不合格轴线
数量： 条
层高
间
间

重新检查　 次
不合格房间
数量： 间
隐
蔽
验
收
流水段层次、范畴

项 目
合计一次验收
通过
二次验收，通过率％
备注
基坑
次
次
次；

模板
次
次
次；

钢筋
次
次
次；

混凝土
次
次
次；

砌体
次
次
次；

施工单位（总包）
项目经理：
（公章）
年　　月　　日
监理单位：
总监理工程师：
（公章）
年　　月　　日
建设单位：
项目负责人：
（公章）
年　　月　　日

阐明：
1、监理（建设）单位应按《关于加强建筑构造工程施工质量管理若干规定》（简称《规定》）规定，在建筑构造工程竣工后、主体分部工程验收前结合过程检查记录（建筑构造工程涉及各项隐蔽验收记录中应包括《规定》中有关技术办法），对照上表选用相应检查项目进行审查（同步应注明过程检查时间段）。每个“检查内容“检查后应明确审查意见：“符合规定”或“不符合规定”（写明存在问题），并明确检查结论。本表是申报优质构造工程评比重要根据。
2、建筑构造工程隐蔽验收原则上每层进行一次，当采用流水施工方案时应分段验收，并应在表中注明划分流水段层次及相应轴线范畴。
3、建筑主体构造中基坑、钢筋、混凝土、模板、砌体工程等隐蔽验收应包括《关于加强建筑构造工程施工质量管理若干规定》有关内容（可采用统一表格）。
