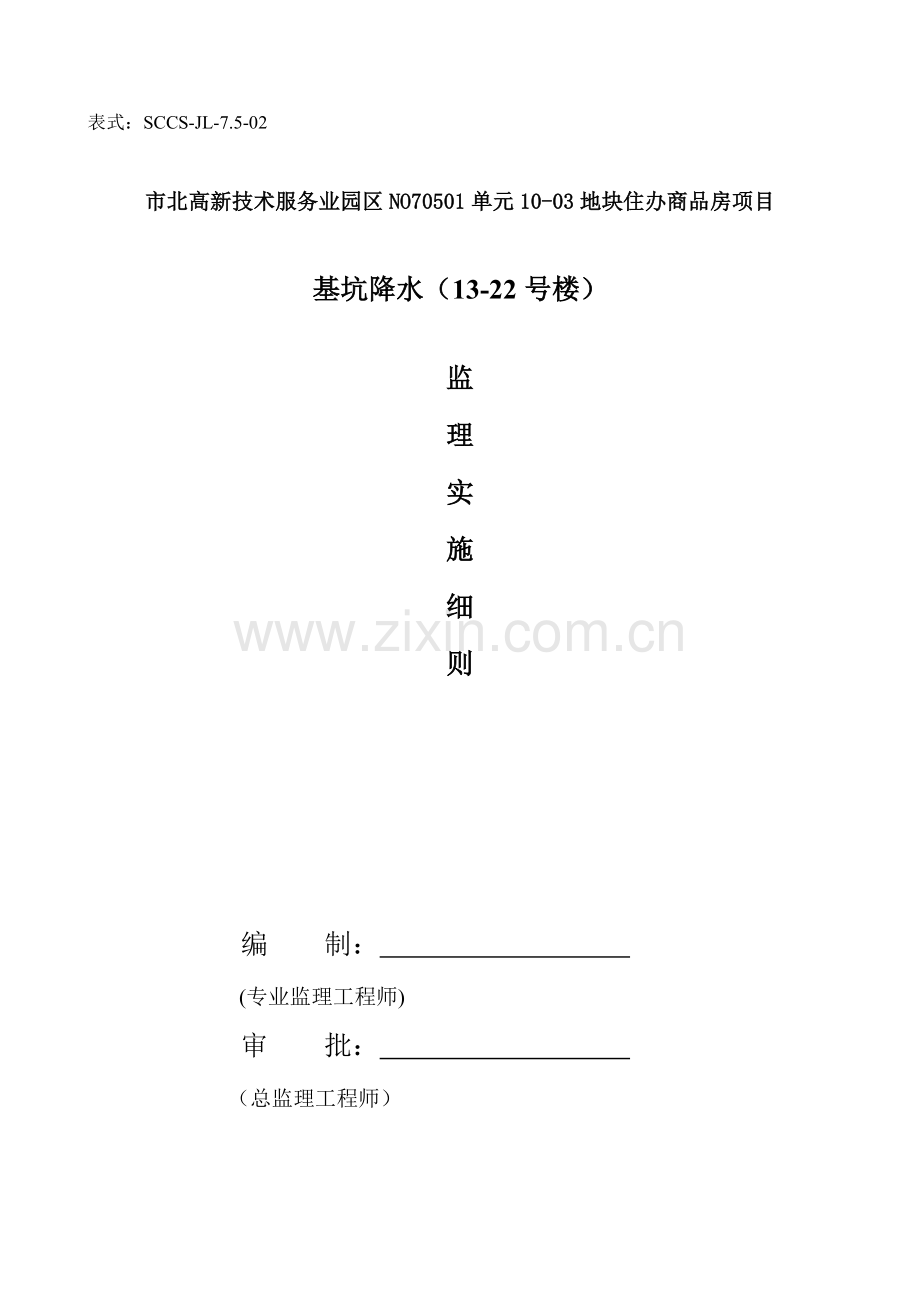

表式：SCCS-JL-7.5-02

市北高新技术服务业园区NO70501单元10-03地块住办商品房项目

基坑降水（13-22号楼）

监
理
实
施
细
则

编 制：
(专业监理工程师)
审 批：
（总监理工程师）

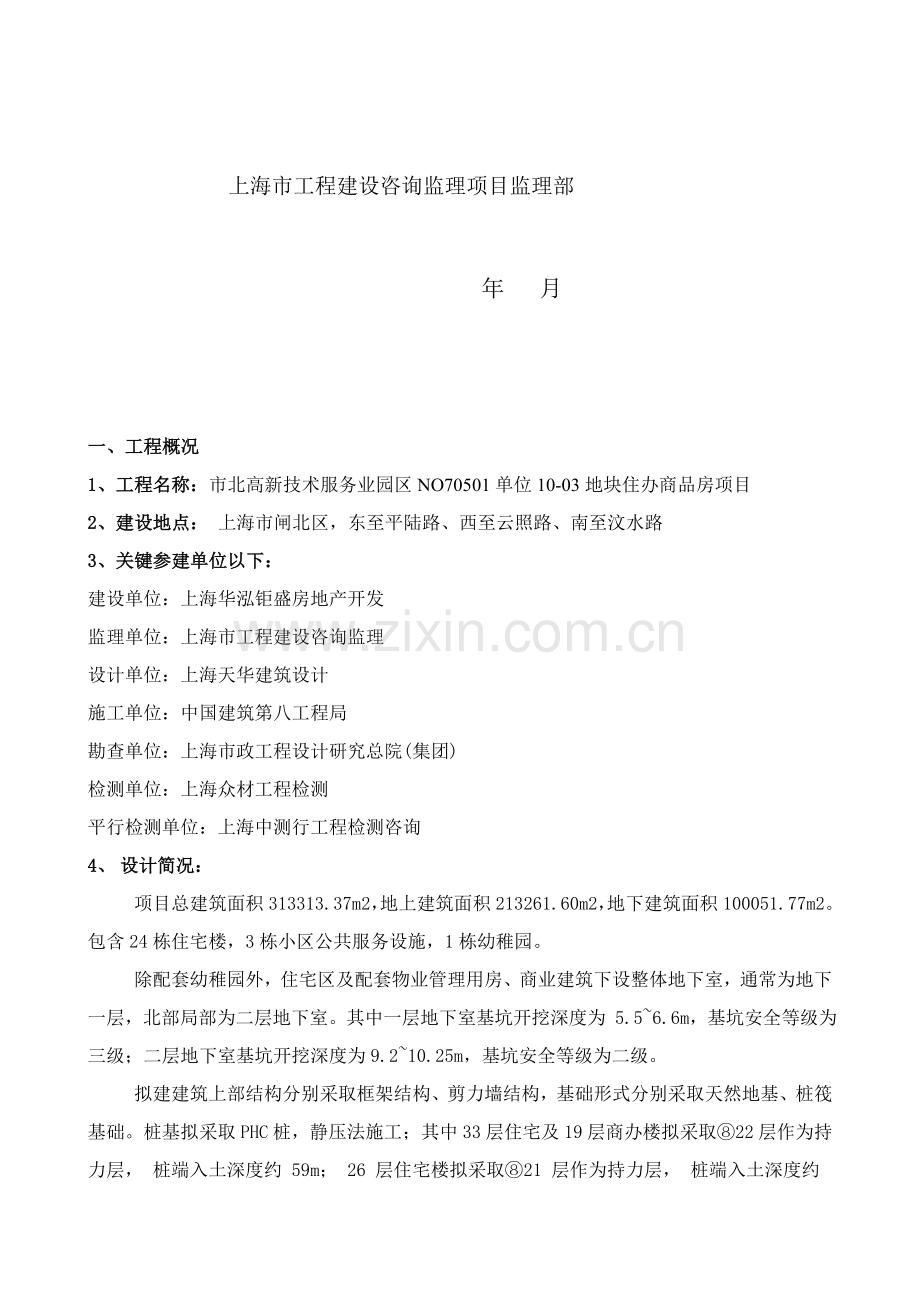

上海市工程建设咨询监理项目监理部

年 月

一、工程概况
1、工程名称：市北高新技术服务业园区NO70501单位10-03地块住办商品房项目
2、建设地点： 上海市闸北区，东至平陆路、西至云照路、南至汶水路
3、关键参建单位以下：
建设单位：上海华泓钜盛房地产开发
监理单位：上海市工程建设咨询监理
设计单位：上海天华建筑设计
施工单位：中国建筑第八工程局
勘查单位：上海市政工程设计研究总院(集团)
检测单位：上海众材工程检测
平行检测单位：上海中测行工程检测咨询
4、 设计简况：
项目总建筑面积313313.37m2，地上建筑面积213261.60m2，地下建筑面积100051.77m2。包含24栋住宅楼，3栋小区公共服务设施，1栋幼稚园。
除配套幼稚园外，住宅区及配套物业管理用房、商业建筑下设整体地下室，通常为地下一层，北部局部为二层地下室。其中一层地下室基坑开挖深度为 5.5~6.6m，基坑安全等级为三级；二层地下室基坑开挖深度为9.2~10.25m，基坑安全等级为二级。
拟建建筑上部结构分别采取框架结构、剪力墙结构，基础形式分别采取天然地基、桩筏基础。桩基拟采取 PHC 桩，静压法施工；其中 33 层住宅及 19 层商办楼拟采取⑧22 层作为持力层， 桩端入土深度约 59m； 26 层住宅楼拟采取⑧21 层作为持力层， 桩端入土深度约 52m；18 层住宅楼拟采取⑧1 层作为持力层，桩端入土深度约 45m； 6 层别墅拟采取⑧1 层作为持力层，桩端入土深度约 37m；二层地库抗拔桩桩端入土深度约 31m，一层地库抗拔桩桩端入土深度约26m。
5、本工程围护设计概况：
1-1剖面，重力坝：搅拌桩采取双轴搅拌桩2ø700@1000，前后排桩内插6mø48*3钢管，其它桩内插钢筋，压顶采取20cm厚钢筋混凝土；
2-2剖面，重力坝：搅拌桩采取双轴搅拌桩2ø700@1000，前后排桩内插6mø48*3钢管，其它同1-1剖面；
3-3剖面采取土工法：两排2ø700@1000双轴搅拌桩，内插H500*300*11*18型钢“隔一插一”，顶部设圈梁；
4-4剖面“椅子型”重力坝+灌注桩双排桩门架：2ø700@1000双轴搅拌桩，内外排套打ø650@1000/钻孔灌注桩；
6-6剖面，钢板桩拉锚/土工法+斜抛撑；
7-7剖面，SMW工法：3ø850@1200三轴搅拌桩，内插H700*300*12*24型钢“插二跳一”，定设圈梁。
7a-7a剖：SMW工法采取3∅850@1200三轴搅拌桩，水泥掺量20%，搅拌桩长21.2m，内插H700×300×13×24型钢“插二跳一”，型钢长22.0m。
双轴水泥土搅拌桩采取Φ700两轴搅拌桩，采取P.O42.5级一般硅酸盐水泥，水灰比0.5~0.6，水泥掺量13%，若遇暗浜，提升至18%，相邻桩间歇不得超出16小时，桩位偏差小于50mm，垂直度小于1/150。基坑开挖前宜对搅拌桩强度进行钻芯取样检测，取样数量不少于总桩数0.5％且不少于3根，钻孔取芯完成后空隙立即注浆填充。搅拌桩采取二喷三搅施工工艺。
三轴搅拌桩采取P.O42.5级一般硅酸盐水泥，水灰比1.5~2.0，不插型钢时水灰比不宜超出1.5，水泥掺量20%，正常情况下成桩采取一喷一搅搅拌工艺，砂性土地层宜采取两喷两搅，水泥掺量大于25%：搅拌桩钻芯数量不宜少于总桩数2％，且不应少于3根，钻孔取芯完成后空隙应立即注浆填充。
高压旋喷采取800@500高压旋喷桩水泥掺量25%，水泥浆液水灰比为0.8～1.0。
钻孔灌注桩采取850@1050钻孔灌注桩，有效桩长20.5m； 750钻孔灌注桩，有效桩长17m；600钻孔灌注桩，有效桩长8m。
支撑体系采取立柱：基坑采取2道钢砼水平支撑，立柱桩坑底下采取∅650顶部4500扩径850（二期扩至800）mm钻孔灌注桩，桩长22m，栈桥下加长至25米，坑底以上采取480×480格构柱，角钢型号4L140×14、栈桥下4L140×16角钢，全部立柱桩在电梯井、集水井等深坑处，格构柱及灌注桩长度均加长1.5m；K、P站坑底以下采取∅750钻孔灌注桩，桩长16m，坑底以上采取400×400格构柱，角钢型号4L125×12。
主楼电梯井及消防集水井加固采取双轴搅拌桩水泥土搅拌桩加固、主楼电梯井采取压密注浆及高压旋喷桩进行封底。

基坑开挖关键参数一览表
区域
地下层数
开挖深度（m）
基坑面积（㎡）
基坑周长（m）
挖深（m）
最大深度（m）
1期
1层
5.25
20500
800
5.25
5.8
2期
1层
5.65
15100
590
5.65
5.65
2层
8.7
0
630
8.7
10.35
5、 地质水文情况
依据《岩土工程勘察汇报》拟建场地地下水关键有：浅部土层潜水、深部土层中第一承压含水层（第⑦层）。
1） 潜水
拟建场地浅部地下水属潜水类型，受大气降水及地表径流补给，地下水位丰水期较高，枯水期较低。勘察期间所得地下水静止水位埋深通常在0.5m~1.45m之间，上海市年平均高水位埋深0.5m，低水位埋深为1.5m，拟建场地潜水位基础稳定。
2） 承压水
依据上海地域经验，浅部承压水位及深部水位均低于潜水位，年呈周期性改变，场地内第⑦层粉（砂）性土层为第一承压含水层，承压水位埋深考虑（即承压水头埋深3.0m左右），第⑦层顶板埋深按24.20m考虑，依据上海市工程建设规范《岩土工程勘察规范》（DGJ08-37-）中12.3.3条公式计算判别，pcz/pwy>1.05，拟建场地第⑦层承压水对基坑施工基础无突涌等不良影响。

二、降水井布设表

三、监理依据
1、 业主和承包商签署施工承包协议或协议书；
2、 工程项目施工图纸及技术说明（包含设计交底，会审纪要，技术核定，图纸变更）；
3、 本工程施工组织设计批件，现行工程建设施工验收规范；
4、 政府相关法律、法规、法令、监理法规等；
5、 和建设方签定施工监理协议；
6、 本工程地质勘察汇报
7、 建筑工程施工质量统一验收标准 （GB50300-）
8、 地下工程防水技术规范 （GB50108-）
9、 建筑边坡工程技术规范 （GB50330-）
10、 基坑工程技术规范 （DG/TJ08-）
11、 建筑和市政降水工程技术规范 （JGJ/T111-98）
12、 其它相关本工程国家及上海市相关本工程法律、法规、规范等
四、 深井降水施工监理控制程序
(一) 深井降水施工质量监理控制程序
审核审批施工单位进场资料

中管钻孔定位验收

审核审查进场机械设备
钻机定位验收

钻进成孔深度验收

审核审批深井降水施工组织设计（方案）

扫孔检验

监理向施工总分包方进行技术安全交底

二次冲孔检验

进场设备及安全设施进行全方面检验

安装井管验收
验收井管质量

填充过滤层验收
施工准备阶段

洗井

降水系统试运转

监理检验抽水统计

正式抽降水
验收粗砂质量

五、监理工作控制和目标值
事前、事后控制：

类型
控制关键点
目 标 值
巡视、旁站控制点
备注
事 前 、后控 制
设计交底
检验施工图纸有效性；
督促总、分包单位提出阅图意见；
提出书面监理阅图意见；
参与设计交底会并予签认。

总包单位管理体系审查
质量管理体系；
技术管理体系；
质量确保体系；
安保体系。
检验其组织结构、管理制度、人员上岗证等。

分包单位资质审查
审查“建筑专业资格证书”、“营业执照”、“安全生产许可证”、“分包协议”、“安全协议”、管理人员和操作人员资格证、上岗证、操作证。
审批《分包单位资格报审表》。

施工组织设计审批
结合工程实际，从“人、机、物、法、环”诸要素着手，审查施工组织设计中相关质量、进度、安全文明施工等方面人员、组织管理体系、确保体系人员、方法等是否完善。
检验总、分包单位审批手续是否齐全。
审查施工次序和检测手段。
提出书面监理审批意见。

机械设备控制
设备型号、数量应和施工组织设计相符；
检验检修统计、合格证、操作证等。

人员控制
检验管理人员、操作人员上岗证、特殊工种操作证。

专题会议
进行具体监理交底。
业主主持，监理统计；

降水
井管
1、 深井钻孔直径６５０mm，孔深４１m。
2、 井管直径273mm，井管长16.3m。
3、 滤管长度：底管6m，中部4m。
4、 过滤层为粗沙，填至距基坑底面下0.5-1.0m。
1、 深井及管道真空度－0.02-0.06MPa。
2、 降水至基坑底以下0.5-1.0m。
3、 降水原始统计。
现场检验验收
现场检验

降水
降水和排水
深井降水
1、 严禁挖土机碰撞降水井管。
2、 伴随挖土深度增加，井管可分节拆除，并立即用粘土将井管周围封密实。
3、 垫层施工完后，井管拔除和保护，依据现场具体情况决定。
4、 如坑底发觉管涌来流沙等情况立即开启承压水井。
观察井管出土情况及降水效果

明排水
1、 基坑周围设防水沟，防地表水流入坑内。
2、 经过水泵将水井集水抽至地面排水沟，保护坑内土体干燥。
观察坑内集水情况

六 监理工作方法及方法
Ａ、巡视、旁站
１、审查深井降水工程施工单位资质、安全生产许可证和安全协议；
２、审查施工单位人员资格、操作人员上岗证、操作证和安全三级教育工作；
３、检验施工单成井机械，降水设备合格证和机械设备安装验收工作。较大型钻井机械须经检测单位验收合格后方可使用；
４、审查降水施工方案，降水方案已经过科技委教授论证；
５、检验降水施工送配电设施；
６、降水达成开挖面下0.5～1.0m方可挖土；
７、降水施工中，注意监测数据，关注对地铁和管线影响，如达成报警值，立即分析原因并采取相关方法。在坑外水位下降到报警值，可采取回灌方法；
Ｂ、严格检验验收程
2、严格检验验收程序
降水施工中，全部存在总包、分包及其下层劳务队伍，安全、质量管理和控制，严格根据班组自查自检→分包自查→总包复查验收→监理复核验收程序进行。
3、监理指令
存在问题
监理方法
监理指令
准备工作和施工过程中存在问题
巡视
口头通知、《监理工作联络单》、《监理工程师通知单》
关键部位哪个控制点存在问题
旁站
口头通知、《监理工程师通知单》、质量专题会
工序验收节点存在问题
检验、验收
口头通知、《监理工作联络单》、《监理工程师通知单》
进度方面存在问题
人、机、物和工作效率统计
《监理工作联络单》、进度专题会
安全文明施工存在问题
巡视、检验
口头通知、《安全监理联络单》
4、安全会议
每七天四召开安全例会针对关键安全问题召开专题会议。
5、影象资料
在降水和排水施工中，在现场拍摄影象，统计施工中安全控制情况。
（二） 监理方法：
1、组织方法：
⑴、人员分工：
依据降水工艺和施工特点，对监理项目部人员进行合理分工，以下表：
项目监理人员组成和职责
专业
岗位
岗位职责
工民建
总监理工程师
项目部实施总监理工程师负责制，总监理工程师负责全方面推行项目监理协议义务.
土木工程
总监代表
负责总监理工程师指定或交办监理工作;
按总监理工程师授权,行使总监理工程师部分职责和权利.
土建
土建监理工程师
负责编写监理实施细则；负责监理工作具体实施:
组织、指导、检验和督促监理员工作，当人员需要调整时，向总监理工程师提出提议；
审查承包单位提交计划、方案、申请、变更，并向总监理工程师提出汇报；
负责降水工程验收；
定时向总监理工程师提交监理工作实施情况汇报,对重大问题立即向总监理工程师汇报和请示；
审查降水施工方案，降水方案已经过科技委教授论证；
检验降水施工送配电设施；
降水达成开挖面下0.5～1.0m方可挖土；
降水施工中，注意监测数据，关注对地铁和管线影响；如达成报警值，立即分析原因并采取相关方法，在坑外水位下降到报警值，可采取回灌方法；
做好监理日志;负责监理资料搜集、汇总及整理，参与编写监理月报；
文档
资 料 员
负责图纸资料保管及技术档案管理，制订收发文件编号及存档措施；统计天天现场天气情况及人员考勤；登记监理台帐。
安全
安全监理工程师
1. 监督检验施工单位安全生产协议书中安全员落实情况及相关条款实施情况。。
2. 监督检验本工程重大危险工程实施过程，天天不少于一次进行旁站检验并有对应统计。
3. 督促检验施工单位在施工过程中人、机、料、法和环境安全情况，对存在安全隐患和不安全原因提出整改，并复查整改工作落实情况。
4. 督促检验施工单位落实各项安全防护设施。
5. 每日统计安全监理工作情况（日志）。
6. 参与安全生产事故分析和处理。
7. 建立健全安全监理工作台帐。
2、技术方法:
⑴、组织全部监理人员全方面地阅读图纸等技术文件,提出书面意见,参与设计交底,制订具体监理细则。
⑵、具体审核施工方提交组织设计；严格审查施工总包安全管理和安保体系建立、健全和实施。
⑶、研究分析施工安全风险点，合理确定安全控制关键点。
降水系统
a） 管井控制
经过检验孔位、孔深、清孔、井管长度、滤网安装、井管安装、过滤层填充、洗井等控制管井施工质量。
b) 降水控制
经过检验降水设备合格证，试降水运转情况、真空度和降水统计等控制降水质量。
4） 监测
a) 监测次数控制
依据现场具体情况，在原有计划安排基础上，可作调整，如遇险情，应全天跟踪监测。
b) 监测数据分析利用
在收到监测汇报后，对数据认真分析，出现报警后，依据现场情况采取对应方法。在施工中，要施工单位加强监测点保护工作。
3、 重视质量、进度、文明综合监控。
在支撑、降水和挖土施工监理过程中，除施工交底外，首先对施工质量按设计和规范要求进行监控，对工序质量进行检验验收，发觉问题通知施工单位立即整改，关键问题经过召开专题会议处理，依据现场施工进度情况，检验施工进度，对影响施工进度设备故障及材料供给不立即等问题数次提醒施工单位工作全部要有提前意识，以防被动，同时要求施工单位在编制进度计划时要综合考虑，使进度计划更符合实际，更含有可操作性。在全部施工过程中，除在每个分项工程开工前进行安全体系、安全方法和安全教育检验外。在施工监理过程中，每个监理人员全部注意检验是否有不安全原因，发觉隐患立即要施工单位整改。
4、安全、文明施工监理方法
⑴ 安全监理工作方法
1）安全制度体系监理
在每个分项工程施工组织设计审查中，对安全生产制度，安全生产确保体系，进行检验审核，并督促健全完善，要求安全体系从总包到施工班组全部要落实到人。对施工单位在施工过程中制订各项安全技术方法进行检验，审核，并对其具体实施情况进行监理。
2） 施工设备安全监理
对施工单位施工机械设备数量、性能、合格证、检修证，及特种工种作业人员操作证进行检验、监督，尤其对大型机械设备和塔吊安装完后，要经上海建设机械检测中心检测合格后才能使用，确保机械设备正常运转，消除不安全隐患。
3） 施工过程安全监理
依据安全生产法规、要求、标准及监理协议要求，督促协调施工单位从管理入手，在施工中全方面实施多种规范，对可能发生事故，采取预防方法，实施施工过程安全生产。立即阻止和纠正多种违章作业，立即发觉多种隐患，督促其整改。对其重大隐患和问题有权责令施工单位停工整改，停工前应事先通知业主，并取得业主方支持。
a降水施工
严格控制坑底以下0.5~1.0m降水深度，不准超深度降水，对周围建筑物和管线影响，发觉不良现象立即上报，立即采取保护方法，降低降水速度或回灌，以防安全事故发生。挖土中不准碰撞井管。
b监测
依据设计明确监测和控制值及现场实际情况编制监测方案，开挖阶段亲密关注土坡稳定情况及槽底隆起情况，必需对进行跟踪监测。在施工中做好监测点保护工作，监测资料立即流转反馈，做到信息化施工。
⑵ 文明施工监理工作方法
1）检验督促施工单位按要求做好施工区域和非施工区域之间分隔、路拦设置。
2）检验本工地排水设施，督促封堵排水管道申报手续。
3）检验管线保护方法和其它应急设施（包含防污设施）落实。
4）检验督促施工单位保持施工沿线单位居民出入口和道路通畅、整齐，凡在施工道路交叉口要按要求设置交通标志牌，夜间设示警灯，预防事故发生。
5）检验督促施工单位按要求落实各类材料及土方堆放，做到整齐有序，不侵占人行道、车行道、消防通道。
6）检验督促施工单位在施工中预防渣土洒落，泥浆废水流溢，粉尘飞扬，降低施工对市容环境和绿化污染。严格控制噪声。
7）检验督促施工单位按要求做到工地“五小”设施齐全，建立各项管理制度，落实卫生包干责任制，搞好施工区域和生活区域环境卫生。
8）工程完工后，检验督促施工单位在要求期限内完成现场清场工作。
9）对检验中发觉存在问题，要以书面通知施工单位，落实整改并立即向建设单位反馈。
七 监理旁站内容、方法和要求
（一） 旁站工序：
本工程水井深度、降水真空度、支撑钢筋、模板、混凝土施工、钢支撑预加顶力、挖土分层高度和工程桩、支撑系统、基坑围护及周围建筑物安全等关键工序，要求当班监理人员必需实施旁站监理。
（二） 工作要求：
①检验施工单位管理人员到位情况；
②检验施工实施施工方案和工程建设强制标准情况；
③严格根据监理工作控制关键点和目标值中对应工序质量要求进行过程检验；
④认真、正确地做好旁站监理统计。
⑤发觉异常问题，当班监理员应立即向专业监理师或总监进行汇报，经妥善处理后方可转入下道工序施工。
