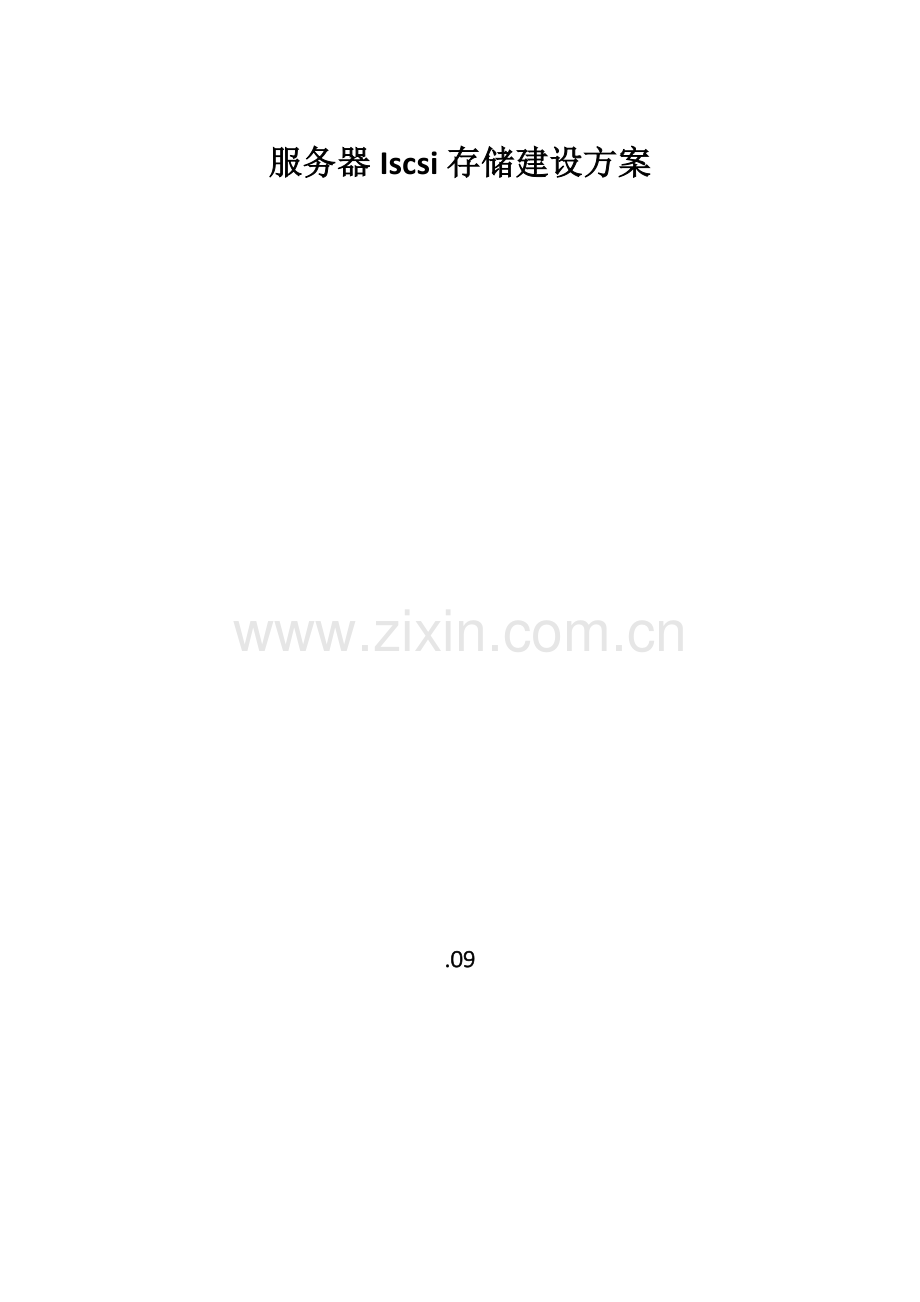

服务器Iscsi存储建设专项方案.doc

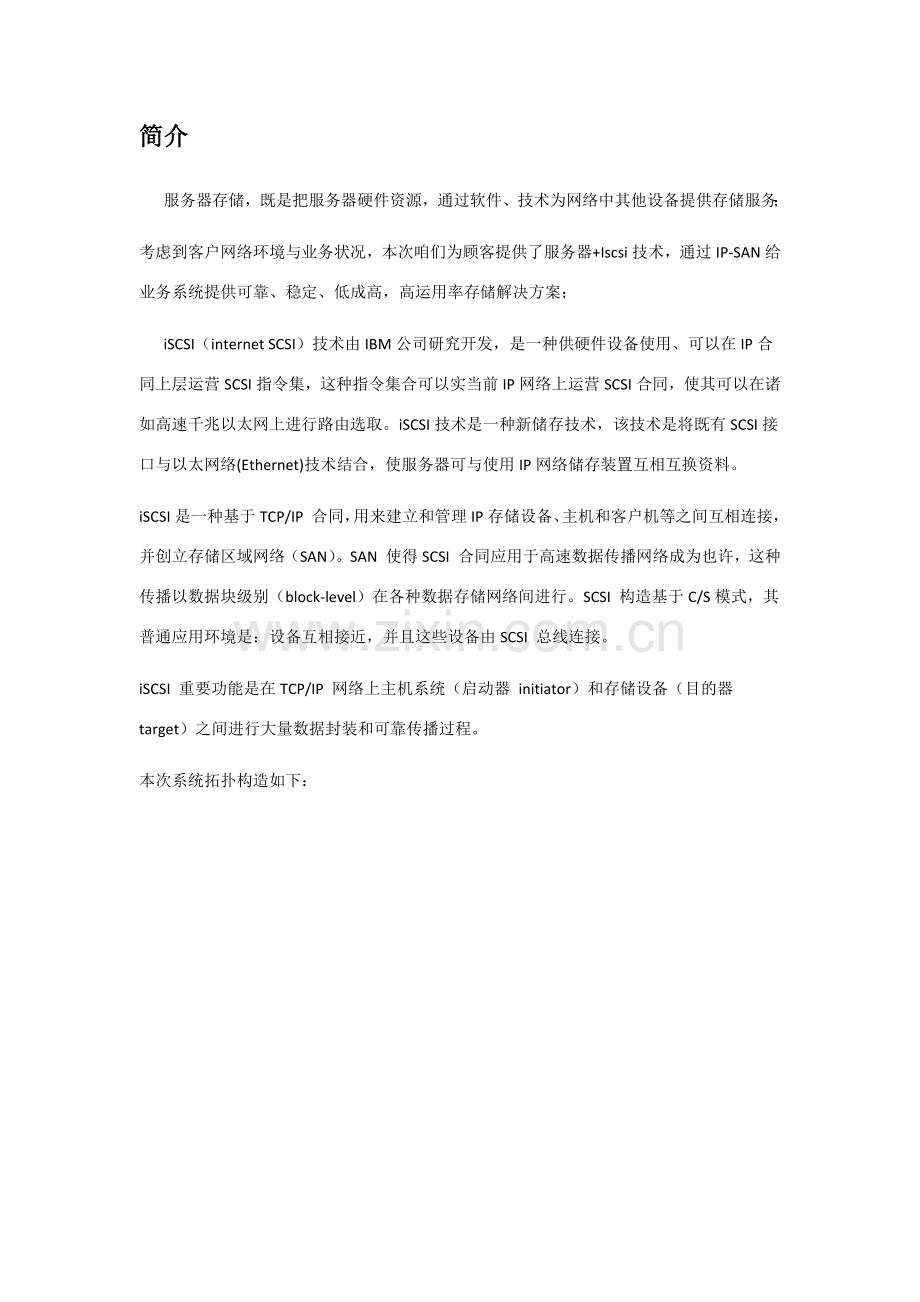

服务器Iscsi存储建设方案.09简介 服务器存储，既是把服务器硬件资源，通过软件、技术为网络中其他设备提供存储服务；考虑到客户网络环境与业务状况，本次咱们为顾客提供了服务器+Iscsi技术，通过IP-SAN给业务系统提供可靠、稳定、低成高，高运用率存储解决方案； iSCSI（internet SCSI）技术由IBM公司研究开发，是一种供硬件设备使用、可以在IP合同上层运营SCSI指令集，这种指令集合可以实当前IP网络上运营SCSI合同，使其可以在诸如高速千兆以太网上进行路由选取。iSCSI技术是一种新储存技术，该技术是将既有SCSI接口与以太网络(Ethernet)技术结合，使服务器可与使用IP网络储存装置互相互换资料。iSCSI是一种基于TCP/IP 合同，用来建立和管理IP存储设备、主机和客户机等之间互相连接，并创立存储区域网络（SAN）。SAN 使得SCSI 合同应用于高速数据传播网络成为也许，这种传播以数据块级别（block-level）在各种数据存储网络间进行。SCSI 构造基于C/S模式，其普通应用环境是：设备互相接近，并且这些设备由SCSI 总线连接。iSCSI 重要功能是在TCP/IP 网络上主机系统（启动器 initiator）和存储设备（目的器 target）之间进行大量数据封装和可靠传播过程。本次系统拓扑构造如下：方案简介工作过程：当iSCSI主机应用程序发出数据读写祈求后，操作系统会生成一种相应SCSI命令，该SCSI命令在iSCSI initiator层被封装成ISCSI消息包并通过TCP/IP传送到设备侧，设备侧iSCSI target层会解开iSCSI消息包，得到SCSI命令内容，然后传送给SCSI设备执行；设备执行SCSI命令后响应，在通过设备侧iSCSI target层时被封装成ISCSI响应PDU，通过TCP/IP网络传送给主机ISCSI initiator层，iSCSI initiator会从ISCSI响应PDU里解析出SCSI响应并传送给操作系统，操作系统再响应给应用程序。重要优势：这几年来，iSCSI存储技术得到了迅速发展。iSCSI最大好处是能提供迅速网络环境，虽然其性能和带宽跟光纤网络尚有某些差距，但能节约公司约30-40%成本。iSCSI技术长处和成本优势重要体现涉及如下几种方面：硬件成本低：构建iSCSI存储网络，除了存储设备外，互换机、线缆、接口卡都是原则以太网配件，价格相对来说比较低廉。同步，iSCSI还可以在既有网络上直接安装，并不需要更改公司网络体系，这样可以最大限度地节约投入。操作简朴，维护以便：对iSCSI存储网络管理，事实上就是对以太网设备管理，只需耗费少量资金去培训iSCSI存储网络管理员。当iSCSI存储网络浮现故障时，问题定位及解决也会由于以太网普及而变得容易。扩充性强：对于已经构建iSCSI存储网络来说，增长iSCSI存储设备和服务器都将变得简朴且无需变化网络体系构造。带宽和性能：iSCSI存储网络访问带宽依赖以太网带宽。随着千兆以太网普及和万兆以太网应用，iSCSI存储网络会达到甚至超过FC（FiberChannel，光纤通道）存储网络带宽和性能。突破距离限制：iSCSI存储网络使用是以太网，因而在服务器和存储设备空间布局上限制就会少了诸多，甚至可以跨越地区和国家。安全性：iSCSI和FC采用不同办法保证存储访问安全，这也许是多合同存储架构师必要解决最大问题。FC运用FC互换机实行分区，通过全局名称排列LUN编号和主机标记，而iSCSI采用上述隔离iSCSI物理和虚拟办法，通过IP地址、主机系统和存储设备名称、内部/外部CHAP身份验证等方式限制访问，从而保证存储安全。建设过程1 准备工作iSCSI可分享设备类型有诸多，涉及镜像文献（*.img）、分区（partition）、物理硬盘、raid设备、逻辑卷等，下面咱们将准备其中几种来测试，其她类型人们可以自行测试。1.1 模仿镜像在iSCSI Target/srv目录下创立一种200M大小镜像文献。# mkdir /srv/iscsi# dd if=/dev/zero of=/srv/iscsi/disk1.img bs=1M count=200# ll -lh /srv/iscsi/disk1.img1.2 建立分区创立一种500M大小分区/dev/sdb1.# fdisk /dev/sdb1.3 创立逻辑卷创立一种800M大小LV.# pvcreate /dev/sdc# vgcreate vg0 /dev/sdc# lvcreate -L 800M -n lv1 vg02配备iSCSI Target2.1 安装tgtCentOS 自带了scsi-target-utils 软件，咱们使用该软件进行target设立。# yum -y install scsi-target-utils2.2 配备tgttgt主配备文献为/etc/tgt/targets.conf，下面咱们来设立改文献。在该文献最后新增如下设立： backing-store /srv/iscsi/disk1.img backing-store /dev/sdb1 backing-store /dev/vg0/lv1 backing-store /dev/sdd 阐明：iqn = iSCSI Qualified NameiSCSI target名称规则如下：iqn.-07.dev.iscsi-target:iscsidiskiqn.年份-月份.域名反写.设备辨认每个在同一种target上backing-store 称为逻辑单元号（Logical Unit Number，LUN）；2.3 启动iSCSI target# /etc/init.d/tgtd start# chkconfig tgtd on# netstat -tulnp|grep tgt2.4 查看iSCSI target# tgt-admin showLUN0 是控制器，可以看到各个LUN大小和磁盘途径。至此，iSCSI Target 设定完毕。3、配备iSCSI Initiator3.1 安装initiator# yum -y install iscsi-initiator-utils3.2 设立开机启动# chkconfig iscsid on# chkconfig iscsi on3.3 配备文档initiator配备文档位于/etc/iscsi/，该目录下有两个文献，initiatorname.iscsi 和iscsid.conf，其中iscsid.conf 是其配备文献，initiatorname.iscsi 是标记了initiator名称，它默认名称是InitiatorName=iqn.1994-.redhat:b45be5af6021，咱们可以依照实际状况进行更改，比较好区别，这里咱们修改为InitiatorName=iqn.-07.dev.iscsi-initiator:initiator。由于在target里面，咱们并没有设立访问限制，因此iscsid.conf 文献并不需要修改。3.4 侦测target如果咱们事先不懂得目的主机target名称，咱们就需要进行侦测，下面来解说。# iscsiadm -m discovery -t sendtargets -p 192.168.1.21阐明：-m discovery/侦测target-t sendtargets/通过iscsi合同-p IP:port/指定targetIP和port，不写port话，默以为32603.5 查看nodesiscsiadm 侦测到成果会写入/var/lib/iscsi/nodes/ 中，因而只需启动/etc/init.d/iscsi 就可以在下次开机时，自动连接到对的target了。# ll -R /var/lib/iscsi/nodes/侦测信息都写入了/var/lib/iscsi/nodes/iqn.-07.dev.iscsi-target:iscsidisk/192.168.1.21,3260,1/default 文献中了。3.6 连接target查看当前系统上面所有target# iscsiadm -m node登录target# iscsiadm -m node -T iqn.-07.dev.iscsi-target:iscsidisk login3.7 查看磁盘状况# fdisk l可以看到，initiator 上面多了四块硬盘，大小和target上LUN一致。这时你就可以像使用本地磁盘同样使用这些iSCSI设备了，下面咱们来测试。3.8 将/dev/sdb 和/dev/sdc 创立成LV挂载使用创立LV# pvcreate /dev/sdb /dev/sdc# vgcreate iscsi /dev/sdb /dev/sdc# lvcreate -L 1G -n iscsilv iscsi格式化并挂载# mkfs.ext4 /dev/iscsi/iscsilv# mkdir /mnt/iscsi# vi /etc/fstab创立测试文献挂载成功，创立测试文献成功。3.9 重启测试测试成功。3.10 查看target信息# tgt-admin show可以看到，此时使用该targetinitiator 为iqn.-07.dev.iscsi-initiator:initiator，也就是咱们上面更改initiatorname，IP地址为192.168.1.22。至此，iSCSI 置完毕
