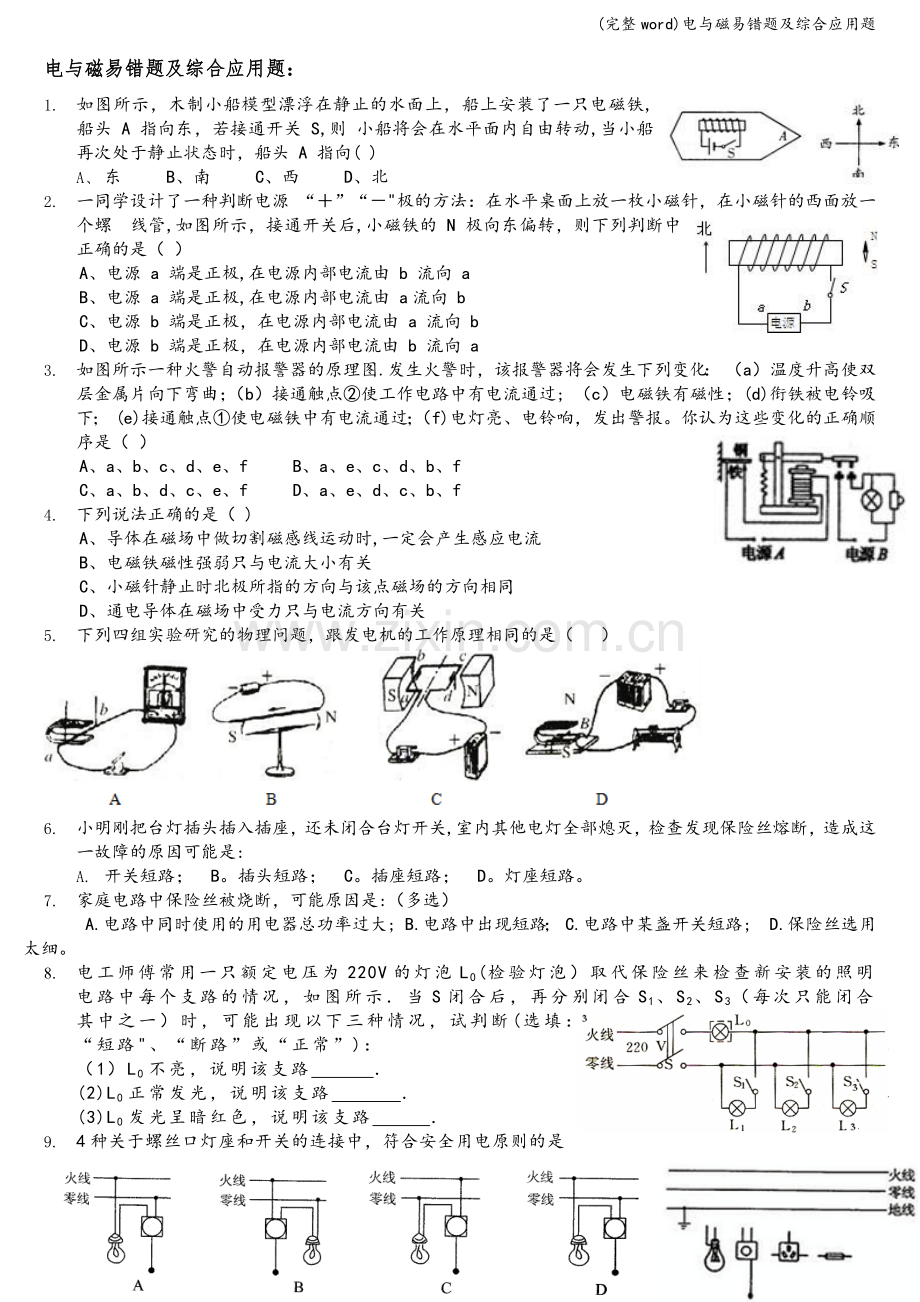

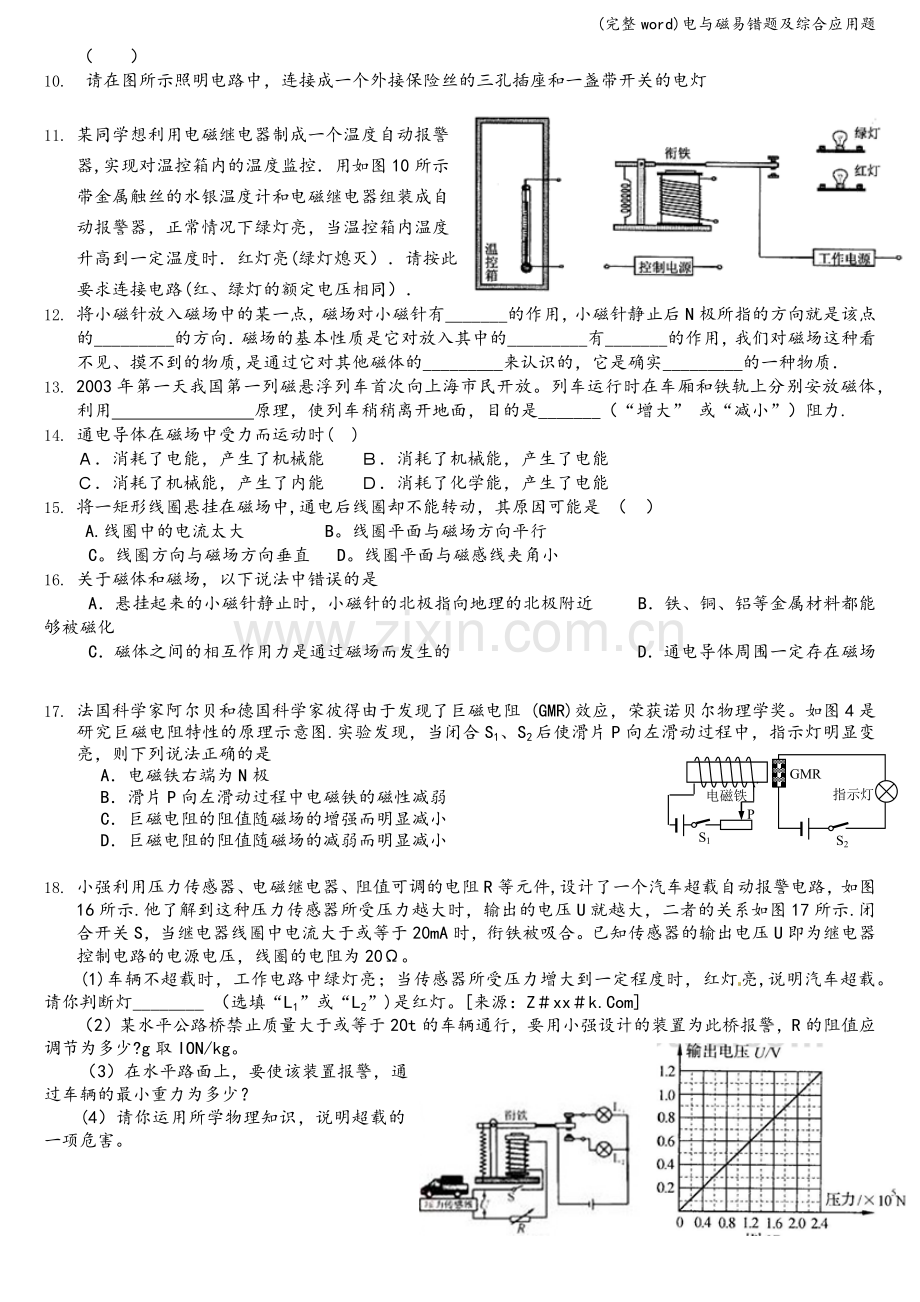

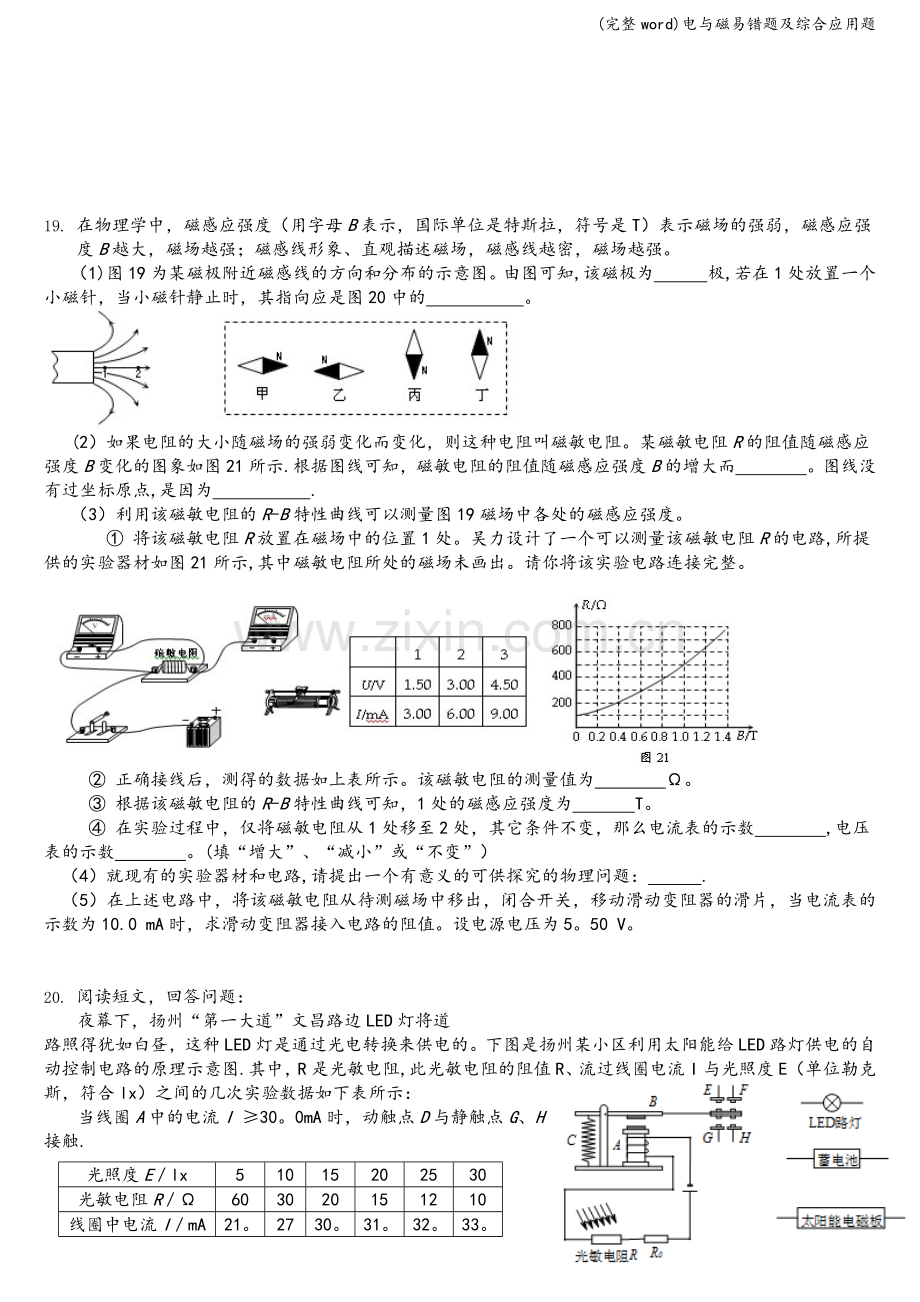

(完整word)电与磁易错题及综合应用题电与磁易错题及综合应用题：1. 如图所示，木制小船模型漂浮在静止的水面上，船上安装了一只电磁铁,船头 A 指向东，若接通开关 S,则 小船将会在水平面内自由转动,当小船再次处于静止状态时，船头 A 指向( )A、 东 B、南 C、西 D、北2. 一同学设计了一种判断电源 “”“极的方法：在水平桌面上放一枚小磁针，在小磁针的西面放一个螺线管,如图所示，接通开关后,小磁铁的 N 极向东偏转，则下列判断中正确的是（ ）A、电源 a 端是正极,在电源内部电流由 b 流向 a B、电源 a 端是正极,在电源内部电流由 a流向 bC、电源 b 端是正极，在电源内部电流由 a 流向 b D、电源 b 端是正极，在电源内部电流由 b 流向 a3. 如图所示一种火警自动报警器的原理图.发生火警时，该报警器将会发生下列变化： （a）温度升高使双层金属片向下弯曲；（b）接通触点使工作电路中有电流通过; （c）电磁铁有磁性；(d)衔铁被电铃吸下； (e)接通触点使电磁铁中有电流通过；（f)电灯亮、电铃响，发出警报。你认为这些变化的正确顺序是（ ） A、a、b、c、d、e、f B、a、e、c、d、b、f C、a、b、d、c、e、f D、a、e、d、c、b、f4. 下列说法正确的是（ ) A、导体在磁场中做切割磁感线运动时,一定会产生感应电流 B、电磁铁磁性强弱只与电流大小有关 C、小磁针静止时北极所指的方向与该点磁场的方向相同 D、通电导体在磁场中受力只与电流方向有关 5. 下列四组实验研究的物理问题，跟发电机的工作原理相同的是（ ） 6. 小明刚把台灯插头插入插座，还未闭合台灯开关,室内其他电灯全部熄灭，检查发现保险丝熔断，造成这一故障的原因可能是: A. 开关短路； B。插头短路； C。插座短路； D。灯座短路。7. 家庭电路中保险丝被烧断，可能原因是:（多选）A.电路中同时使用的用电器总功率过大; B.电路中出现短路； C.电路中某盏开关短路; D.保险丝选用太细。8. 电工师傅常用一只额定电压为220V的灯泡L0(检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示当S闭合后，再分别闭合S1、S2、S3（每次只能闭合其中之一）时，可能出现以下三种情况，试判断(选填：“短路、“断路”或“正常”)：（1）L0不亮，说明该支路 (2)L0正常发光，说明该支路 (3)L0发光呈暗红色，说明该支路 9. 4种关于螺丝口灯座和开关的连接中，符合安全用电原则的是（ ） 10. 请在图所示照明电路中，连接成一个外接保险丝的三孔插座和一盏带开关的电灯11. 某同学想利用电磁继电器制成一个温度自动报警器,实现对温控箱内的温度监控用如图10所示带金属触丝的水银温度计和电磁继电器组装成自动报警器，正常情况下绿灯亮，当温控箱内温度升高到一定温度时红灯亮(绿灯熄灭）请按此要求连接电路(红、绿灯的额定电压相同）12. 将小磁针放入磁场中的某一点，磁场对小磁针有_的作用，小磁针静止后N极所指的方向就是该点的_的方向磁场的基本性质是它对放入其中的_有_的作用，我们对磁场这种看不见、摸不到的物质,是通过它对其他磁体的_来认识的，它是确实_的一种物质13. 2003年第一天我国第一列磁悬浮列车首次向上海市民开放。列车运行时在车厢和铁轨上分别安放磁体，利用 原理，使列车稍稍离开地面，目的是_（“增大” 或“减小”）阻力.14. 通电导体在磁场中受力而运动时()消耗了电能，产生了机械能 消耗了机械能，产生了电能消耗了机械能，产生了内能 消耗了化学能，产生了电能15. 将一矩形线圈悬挂在磁场中,通电后线圈却不能转动，其原因可能是 （ ） A.线圈中的电流太大 B。线圈平面与磁场方向平行 C。线圈方向与磁场方向垂直 D。线圈平面与磁感线夹角小 16. 关于磁体和磁场，以下说法中错误的是A悬挂起来的小磁针静止时，小磁针的北极指向地理的北极附近 B铁、铜、铝等金属材料都能够被磁化C磁体之间的相互作用力是通过磁场而发生的 D通电导体周围一定存在磁场GMR指示灯S1S2P电磁铁17. 法国科学家阿尔贝和德国科学家彼得由于发现了巨磁电阻 (GMR)效应，荣获诺贝尔物理学奖。如图4是研究巨磁电阻特性的原理示意图.实验发现，当闭合S1、S2后使滑片P向左滑动过程中，指示灯明显变亮，则下列说法正确的是A电磁铁右端为N极B滑片P向左滑动过程中电磁铁的磁性减弱C巨磁电阻的阻值随磁场的增强而明显减小D巨磁电阻的阻值随磁场的减弱而明显减小18. 小强利用压力传感器、电磁继电器、阻值可调的电阻R等元件,设计了一个汽车超载自动报警电路，如图16所示.他了解到这种压力传感器所受压力越大时，输出的电压U就越大，二者的关系如图17所示.闭合开关S，当继电器线圈中电流大于或等于20mA时，衔铁被吸合。已知传感器的输出电压U即为继电器控制电路的电源电压，线圈的电阻为20。 (1)车辆不超载时，工作电路中绿灯亮；当传感器所受压力增大到一定程度时，红灯亮,说明汽车超载。请你判断灯_ （选填“L1”或“L2”)是红灯。来源：Zxxk.Com（2）某水平公路桥禁止质量大于或等于20t的车辆通行，要用小强设计的装置为此桥报警，R的阻值应调节为多少?g取ION/kg。（3）在水平路面上，要使该装置报警，通过车辆的最小重力为多少？(4）请你运用所学物理知识，说明超载的一项危害。19. 在物理学中，磁感应强度（用字母B表示，国际单位是特斯拉，符号是T）表示磁场的强弱，磁感应强度B越大，磁场越强；磁感线形象、直观描述磁场，磁感线越密，磁场越强。（1)图19为某磁极附近磁感线的方向和分布的示意图。由图可知,该磁极为 极,若在1处放置一个小磁针，当小磁针静止时，其指向应是图20中的 。(2）如果电阻的大小随磁场的强弱变化而变化，则这种电阻叫磁敏电阻。某磁敏电阻R的阻值随磁感应强度B变化的图象如图21所示.根据图线可知，磁敏电阻的阻值随磁感应强度B的增大而 。图线没有过坐标原点,是因为 .（3）利用该磁敏电阻的R-B特性曲线可以测量图19磁场中各处的磁感应强度。 将该磁敏电阻R放置在磁场中的位置1处。吴力设计了一个可以测量该磁敏电阻R的电路,所提供的实验器材如图21所示,其中磁敏电阻所处的磁场未画出。请你将该实验电路连接完整。 正确接线后，测得的数据如上表所示。该磁敏电阻的测量值为 。 根据该磁敏电阻的R-B特性曲线可知，1处的磁感应强度为 T。 在实验过程中，仅将磁敏电阻从1处移至2处，其它条件不变，那么电流表的示数 ,电压表的示数 。(填“增大”、“减小”或“不变”）（4）就现有的实验器材和电路,请提出一个有意义的可供探究的物理问题： .（5）在上述电路中，将该磁敏电阻从待测磁场中移出，闭合开关，移动滑动变阻器的滑片，当电流表的示数为10.0 mA时，求滑动变阻器接入电路的阻值。设电源电压为5。50 V。20. 阅读短文，回答问题： 夜幕下，扬州“第一大道”文昌路边LED灯将道路照得犹如白昼，这种LED灯是通过光电转换来供电的。下图是扬州某小区利用太阳能给LED路灯供电的自动控制电路的原理示意图.其中，R是光敏电阻,此光敏电阻的阻值R、流过线圈电流I与光照度E（单位勒克斯，符合lx）之间的几次实验数据如下表所示：当线圈A中的电流I 30。0mA时，动触点D与静触点G、H接触.光照度Elx51015202530光敏电阻R603020151210线圈中电流ImA21。427330。031。632。633。3由表格中数据可知，光敏的阻值R随光照度E的增强而 。白天，太阳能电池板将 能转化为 能。这种能量通过再次转化储存在大容量蓄电池内.傍晚，当光照度小于 lx（勒克斯）时,路灯开始工作.请用铅笔画线将电路原理图连接完整，使工作电路能正常工作(与触点的接线只能接在静触点上，图中已给出静触点E、F、G、H的四根引线；连线不能交叉）.（4)根据有关部门发布消息，5年内全市小区将全面覆盖LED路灯。但目前有部分市民反映LED题路灯亮度不够，请你提出一条能提高亮度的合理化的建议： .1. 楼道里声光控开关的工作特点是：白天光控开关是断开的,晚上是闭合的;声控开关有声音时是闭合的，没声音时是断开的.请在图中连接好开关电路，使其能合乎实际要求。2. 如图甲所示、是家庭电路中带有控制开关的三孔插座，请在图乙中,用笔画线将控制开关和三孔插座正确地连接在家庭电路中，连接前请标明火线和零线。 3. 某同学在学习家庭电路时，安装了两盏额定电压均为220V的完好的白炽灯（甲和乙)和两个插座，如图1所示，如果两个插座均未连入家用电器，将电路中的开关全部闭合，保险丝未熔断，那么各用电器工作的情况是( )A、甲、乙都正常工作 B、只有乙正常工作 甲、乙都不正常工作 D、只有甲正常工作4. 图是某居民家中的部分电路,开始时各部分工作正常.将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常工作。拔出电饭煲的插头，电热壶仍不能工作。把测电笔分别插入插座的左、右插孔,氖管均能发光.若电路中仅有一处故障,则（ ）A. 电热壶所在电路的B、D两点间断路 B. 插座的接地线断路C. 插座左、右插孔短路 D. 电路的C、D两点间导线断路5. 关于如图所示的四幅图片，下列说法正确的是第4题A使用三孔插座是为了节能B三脚插头内有一根导线与用电器的外壳相连C熔丝（俗称保险丝）烧断一定是发生了短路D高压警示牌提醒我们安全电压为220V6. 验电器的工作原理是_，人们常用测电笔辨别家庭电路中的_线与零线。7. 家庭电路中，照明灯泡与控制它的开关之间是 联的，开亮的灯越多,总电阻 . 8. 我国家庭照明 电路的电压是 V，台灯和控制它的开关是 （串联/并联),开关必须接在 线上。9. 某家用电器正常工作时，通过的电流大约为5A，该用电器可能是（ )A电视机 B白炽灯 C洗衣机 D空调知识点1 通电螺线管的磁场通电螺线管的磁场（2）通电螺线管磁性的有无，取决于导体中电流的通断，而磁极的极性取决于电流的方向,磁性的强弱取决于电流的大小。（3）通电螺线管的磁感线方向：在其外部从N极指向S极；在其内部从S级指向N极。（4)应用安培定则来正确判断通电螺线管的N，S极.安培定则又叫右手螺旋定则,是判断通电螺线管N，S极的主要反复.应用安培定则判定通电螺线管的N，S极的一般步骤为：首先在螺线管上标明导线中电流的方向，再用右手握住螺线管，让四指弯向电流的方向，则拇指指向一端就是通电螺线管的N极。知识点2 电磁铁电磁铁的工作原理：电磁铁是通电螺线管的实际应用，是利用电流的磁效应工作的。电磁铁的构成：将螺线管紧密地套在一个铁心上，就构成了电磁铁。电磁铁的特点(1)磁性.电磁铁实质上是一个插有铁心的通电螺线管，它的磁性有无由电流的通断来决定。（2）磁极方向。电磁铁的磁极方向由线圈中的电流方向决定，当线圈中的电流方向改变时，电磁铁的极性也随之改变，具体的变化关系可利用安培定则判定。（3）磁性强弱.电磁铁磁性的强弱一般由三个因素决定：电磁铁的磁性强弱跟线圈中的电流大小有关，线圈中的电流越大,磁性越强，电流越小,磁性越强。电磁铁的磁性强弱还跟线圈的匝数有关，匝数越多，磁性越强；匝数越少，磁性越强。电磁铁的磁性强弱还跟是否插入铁心有关,插入铁心时磁性强；拔出铁心时，磁性弱。知识点3 扬声器是怎样发声的扬声器的构造由永久磁体、线圈、锥形纸盆构成.扬声器是怎样发声的SN永磁体和线圈相当于两个磁场。当线圈中通过如图所示的电流时，线圈受到磁体的吸引而向左运动.当线圈中通过的电流相反时,线圈受到磁体的排斥向右运动，由于通过线圈的电流是交流电,它的方向是不断变化的，线圈就不断地来回振动，带动纸盆也来振动，于是扬声器发声。作用 扬声器是把电信号转换成声信号的装置.（3)磁体对电流的作用与哪些因素有关跟电流有关，当磁场不变时，电流越大，通电导体受力越大；电流方向改变时,导体受力方向也随之改变，且作用力的方向始终与电流方向垂直。跟磁场有关,当电流不变时,磁场越强，通电导体受力越大，磁场方向改变时,通电导体受力方向也随之改变，且作用力方向始终与磁场方向垂直。知识点4 生活中的电动机交流电动机,用电网供给交流电。例如：电风扇、洗衣机、电表箱等家庭用电器中的电动机。直流电动机：用直流电源供给直流电。例如：电动玩具、录音机等小型用电器。优点：构造简单、控制方便、体积小、效率高、污染小。知识点5 什么情况下磁能生电（1）电磁感应：通过上面的实验可知，磁能生电，物理学中把这种由于导体在磁场中运动产生电流的现象叫做电磁感应现象,产生的电流叫做感应电流。(2)磁生电的条件：电路是闭合的；一部分导体在磁场中切割磁感线运动.（3)感应电流的大小与哪些因素有关。实验表明：感应电流跟线圈的匝数和磁场强弱有关，线圈匝数越多，磁场越强,产生的感应电流越大.实验：如上图所示的实验中。（1）保持磁场方向不变，让ab导体左右做切割磁感线运动。观察现象：向左和向右摆动时,电流表的指针摆动方向相反。（2）保持ab导体向某个方向定向做切割磁感线运动，把两个磁极对调.观察现象：电流表的指针摆动方向也相反。结论：导体中感应电流方向跟导体运动方向和磁感线方向有关.
