2018年初三物理电路图练习题及答案.doc

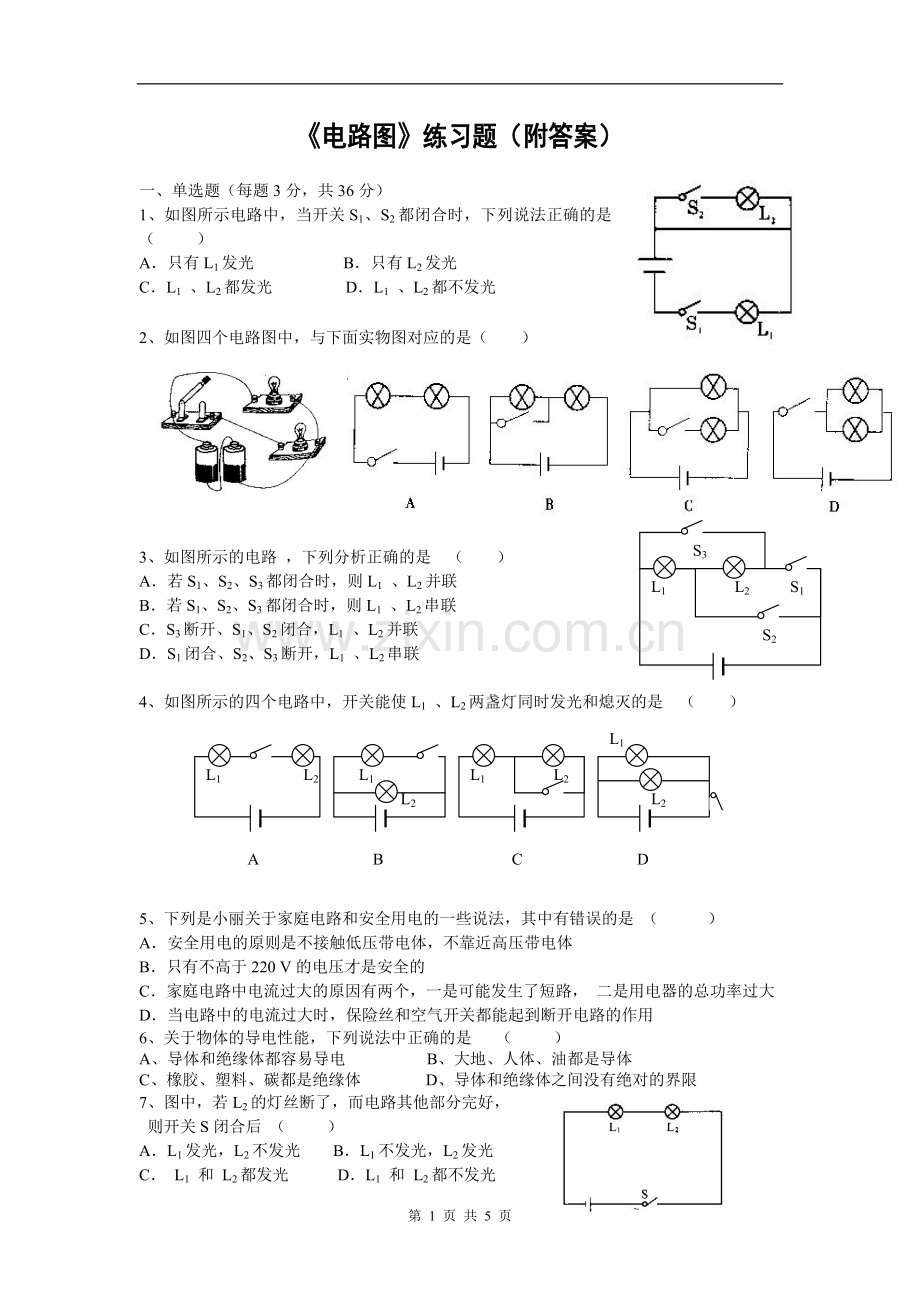

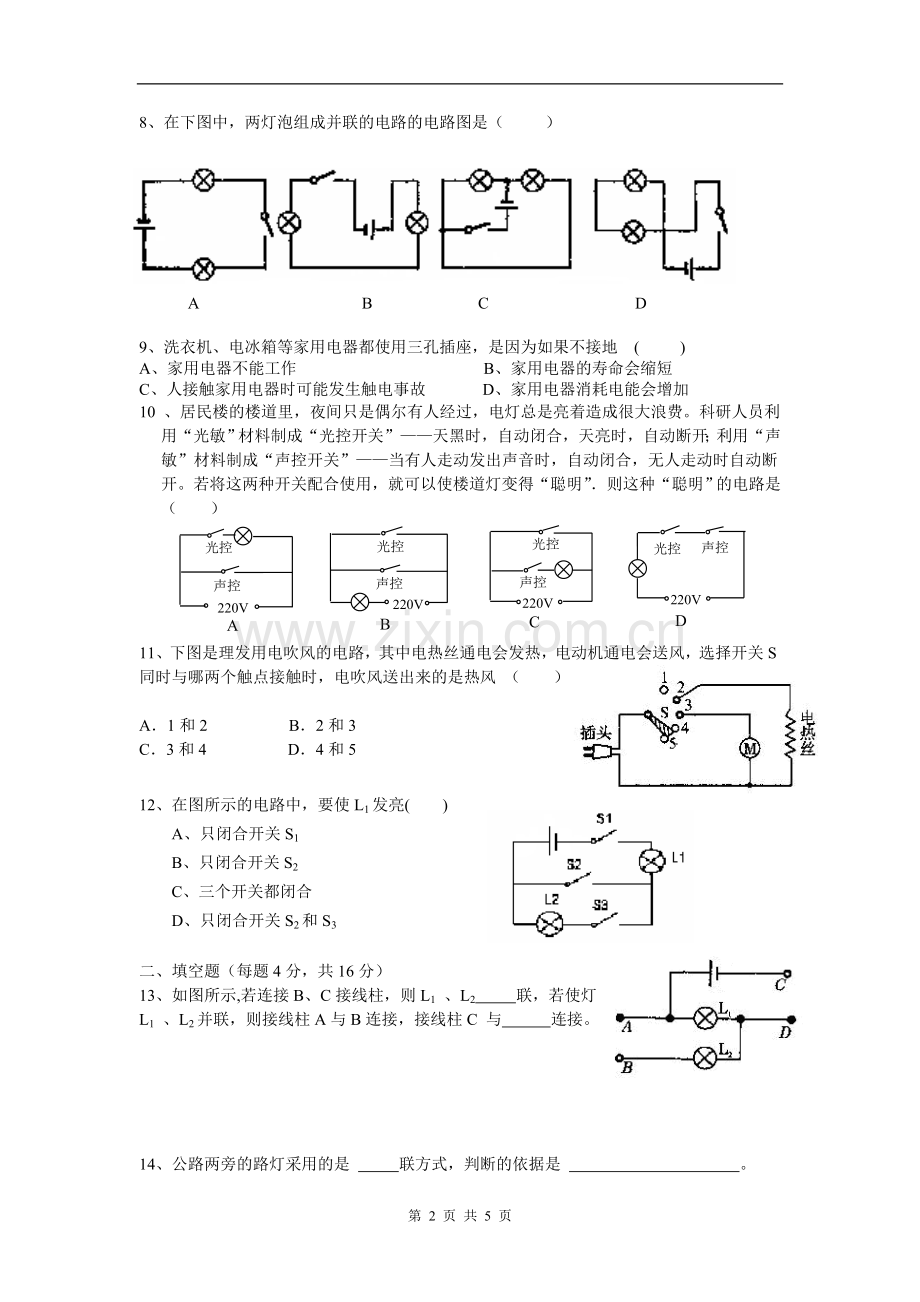

电路图练习题（附答案）一、单选题（每题3分，共36分）1、如图所示电路中，当开关S1、S2都闭合时，下列说法正确的是 （ ）A只有L1发光 B只有L2发光CL1 、L2都发光 DL1 、L2都不发光 2、如图四个电路图中，与下面实物图对应的是（ ）L2L1S1S3S23、如图所示的电路 ，下列分析正确的是 （ ）A若S1、S2、S3都闭合时，则L1 、L2并联B若S1、S2、S3都闭合时，则L1 、L2串联CS3断开、S1、S2闭合，L1 、L2并联 DS1闭合、S2、S3断开，L1 、L2串联 4、如图所示的四个电路中，开关能使L1 、L2两盏灯同时发光和熄灭的是 （ ）L2L1L2L1L2L1L2L1ADCB5、下列是小丽关于家庭电路和安全用电的一些说法，其中有错误的是 （ ）A安全用电的原则是不接触低压带电体，不靠近高压带电体B只有不高于220V的电压才是安全的C家庭电路中电流过大的原因有两个，一是可能发生了短路， 二是用电器的总功率过大D当电路中的电流过大时，保险丝和空气开关都能起到断开电路的作用6、关于物体的导电性能，下列说法中正确的是 （ ）A、导体和绝缘体都容易导电 B、大地、人体、油都是导体C、橡胶、塑料、碳都是绝缘体 D、导体和绝缘体之间没有绝对的界限7、图中，若L2的灯丝断了，而电路其他部分完好， 则开关S闭合后 （ ）AL1发光，L2不发光BL1不发光，L2发光C L1 和 L2都发光DL1 和 L2都不发光8、在下图中，两灯泡组成并联的电路的电路图是（ ） A B C D9、洗衣机、电冰箱等家用电器都使用三孔插座，是因为如果不接地 ( )A、家用电器不能工作 B、家用电器的寿命会缩短C、人接触家用电器时可能发生触电事故 D、家用电器消耗电能会增加10 、居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制成“光控开关”天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”则这种“聪明”的电路是（ ）220V220V220V220VABCD光控声控声控光控光控声控光控声控11、下图是理发用电吹风的电路，其中电热丝通电会发热，电动机通电会送风，选择开关S同时与哪两个触点接触时，电吹风送出来的是热风 （ ）A1和2 B2和3C3和4 D4和512、在图所示的电路中，要使L1发亮( )A、只闭合开关S1 B、只闭合开关S2 C、三个开关都闭合 D、只闭合开关S2和S3 二、填空题（每题4分，共16分）13、如图所示,若连接B、C接线柱，则L1 、L2 联，若使灯L1 、L2并联，则接线柱A与B连接，接线柱C 与 连接。14、公路两旁的路灯采用的是 联方式，判断的依据是 。15、下面4个电路中，根据要求填写图号。（1）、已造成短路的有 图，闭合开关S后会出现短路的有 图。（2）、组成串联电路的有 图，组成并联电路的有 图。16、某兴趣小组的同学在了解冰箱压缩机和灯泡连接情况的过程中，打开冰箱门后，根据看到的 的现象，可以断定压缩机和灯泡是 联。三、作图题17、（1）将图中的器材用笔画线代替导线，按下列要求连接起来：两灯泡并联，开关控制整个电路。（2）画出它的电路图。18、如图所示。现有一个电池组。两个开关和两盏电灯，请你连接好下面的实物电路图，使S1闭合时L1亮，使S2合时L2亮。19、如图所示，将L1和L2并联，用S1控制L1，用S同时控制L1和L2，按要求在下面画出电路图。L1L2S1S220、按要求连图，要求：灯泡L1和L2并联，开关控制二个灯泡。 L1 L221、在“用电流表测电流”的实验中某同学连接的电路如图所示。（1）闭合开关，观察到灯泡L1和L2的发光情况是 。（2）针对上述现象，该电路存在的问题是 。（3）图上只改动一根导线，使两只电流表分别测干路和支路的电流。（要求：在需改动的导线上画“”，用笔将改动后的导线画出，导线不许交叉）电路图练习题答案题号123456789101112答案ACDDBDDCCDBC13、串，D14、并，任意一盏路灯坏了不影响其他路灯工作15、d，a。c，b。16、灯亮压缩机停止工作 并17-21答案略第 5 页 共 5 页
