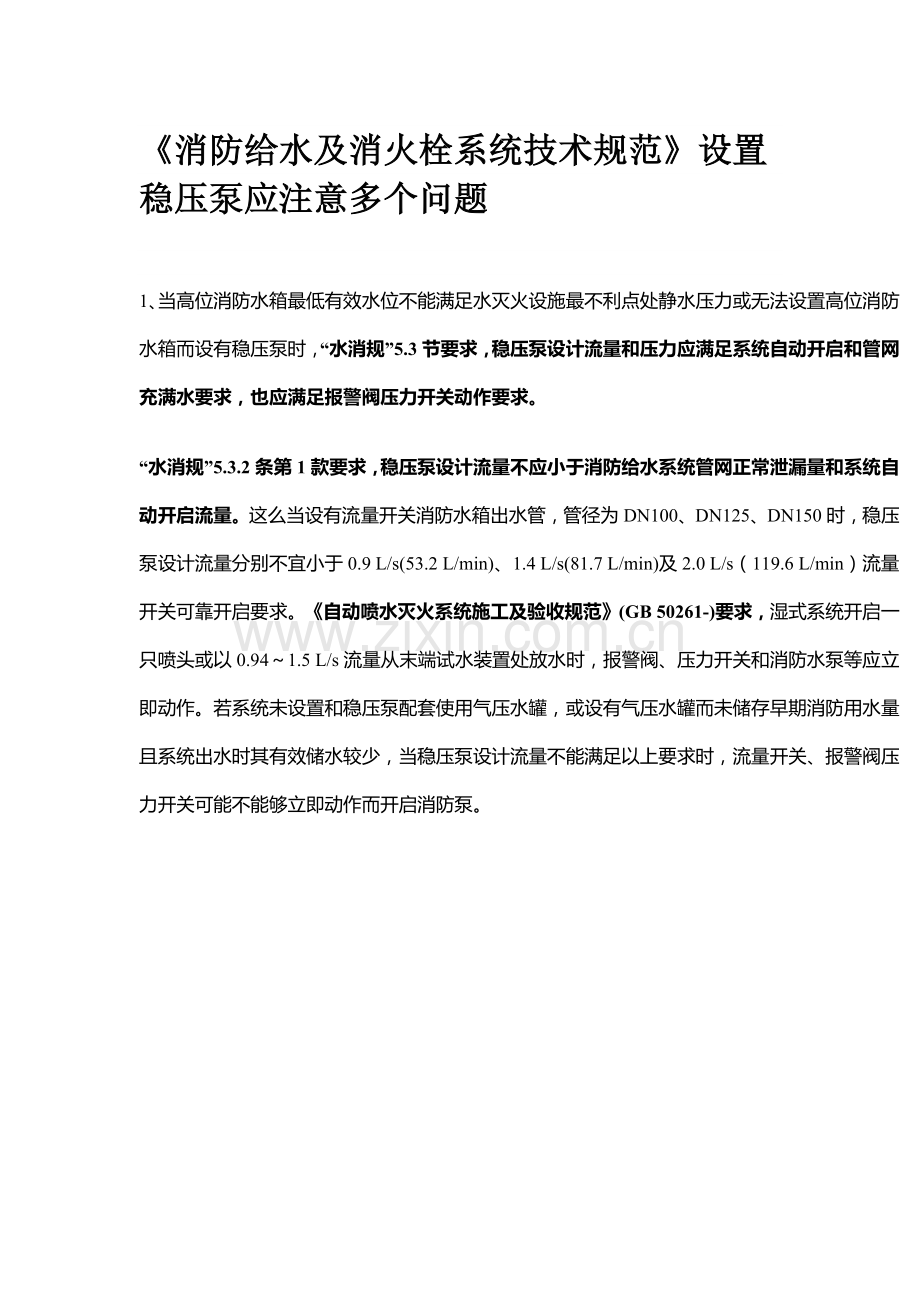

消防给水及消火栓系统技术规范设置稳压泵应注意多个问题1、当高位消防水箱最低有效水位不能满足水灭火设施最不利点处静水压力或无法设置高位消防水箱而设有稳压泵时，“水消规”5.3节要求，稳压泵设计流量和压力应满足系统自动开启和管网充满水要求，也应满足报警阀压力开关动作要求。“水消规”5.3.2条第1款要求，稳压泵设计流量不应小于消防给水系统管网正常泄漏量和系统自动开启流量。这么当设有流量开关消防水箱出水管，管径为DN100、DN125、DN150时，稳压泵设计流量分别不宜小于0.9 L/s(53.2 L/min)、1.4 L/s(81.7 L/min)及2.0 L/s（119.6 L/min）流量开关可靠开启要求。自动喷水灭火系统施工及验收规范(GB 50261-)要求，湿式系统开启一只喷头或以0.941.5 L/s流量从末端试水装置处放水时，报警阀、压力开关和消防水泵等应立即动作。若系统未设置和稳压泵配套使用气压水罐，或设有气压水罐而未储存早期消防用水量且系统出水时其有效储水较少，当稳压泵设计流量不能满足以上要求时，流量开关、报警阀压力开关可能不能够立即动作而开启消防泵。2、因为“水消规”未提出气压水罐储存早期消防用水要求，而该规范11.0.3条要求消防水泵从接到启泵信号到水泵正常运转自动开启时间不应大于2min，在这段时间内，最不利点室内消火栓或喷头供水需要依靠稳压泵来确保。此时该泵实际起增压泵作用。如建筑物火灾危险性较高，为安全起见，稳压泵 设计流量不 应小于消防给水系统 管网正常泄漏量和系统自动开启流量；消 防给水系统管网 正常泄漏量应依据管道材质 、接 口 形式等确定 ， 当没有管网泄漏量数据时 ，稳压泵设计流量宜按消 防给水设计流量 1 %3 %计 ，且不宜小于 lL/s ;3、当稳压设备设于高位消防水箱间时，消防水箱出水管上流量开关应设于水箱出水管和稳压设备出水管连接点（顺水流方向）以后，这么，当发生火情时流量开关才能立即动作。不然，因稳压泵出水压力大于消防水箱重力出水压力，流量开关处水流不会流动，当然也不会动作而自动启泵。当稳压设备设于消防水泵房时，若高位消防水箱出水管和稳压设备出水管分别连接到系统不一样部位，则水箱出水管上流量开关设置点处前后压力存在差异。流量开关以后由稳压设备造成压力通常大于前方由高位消防水箱造成压力。发生火情后，如稳压设备正常运行，系统出水量将由稳压设备从消防水池吸水补充，流量开关将不会立即动作。如要改变这种情况，需要将高位消防水箱出水管引至消防水泵房，先和稳压设备出水管连接后再设置流量开关，然后和系统管道连接。4、在未设有高位消防水箱室内消防系统及独立临时高压室外消火栓系统中，如建（构）筑物火灾危险性较大，宜考虑稳压设备电接点压力表自动开启消防泵。5、稳压泵 设计压力 应满足系统 自 动开启 和管 网充满水要求； 稳压泵设计压力应保持系统 自 动启泵压力设置点 处 压力 在准工作状态时大于 系统设置 自 动启 泵压力 值 ， 且增加值宜为o. 07MPa0. lOMPa；稳压泵设计压力 应保持系统最不利点处水灭火设施在准工作状态时静水压力应大于 0. 15MPa。6、设置稳压泵临 时高压消 防给水系统应设置 预防稳压泵频繁启 停技术方法 ， 当采取气压水罐时 ， 其调整容积应依据稳压泵启 泵次数小于 15 次h 计算确定 ， 但有效储水容积不宜小于150L。7、稳压泵吸水管应设置明杆闸 阀 ， 稳压泵出 水管应设置消声止 回 阀和明杆闸 阀；同时稳压泵应设置备用泵 。
