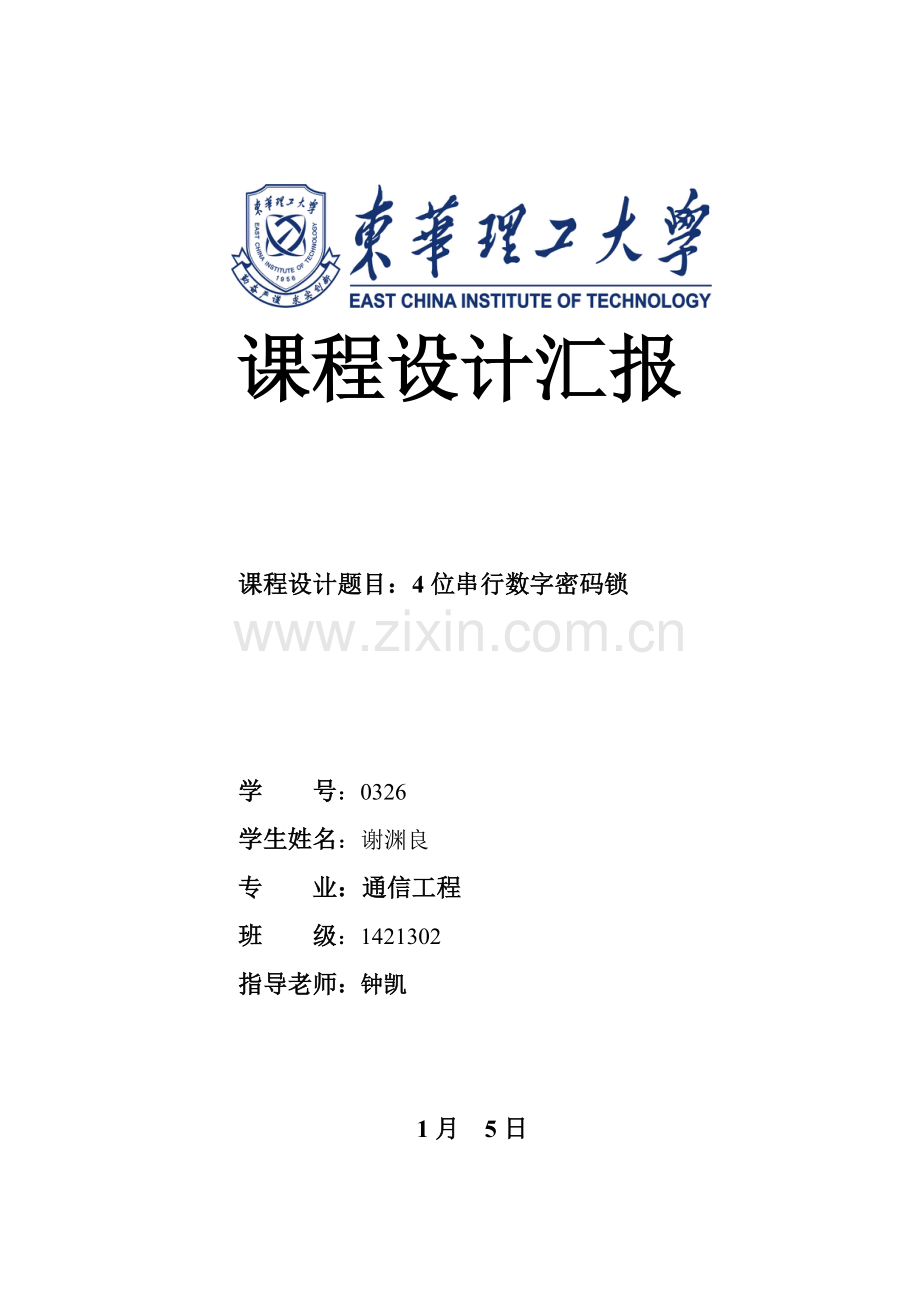

课程设计汇报

课程设计题目：4位串行数字密码锁

学 号：0326
学生姓名：谢渊良
专 业：通信工程
班 级：1421302
指导老师：钟凯

1月 5日

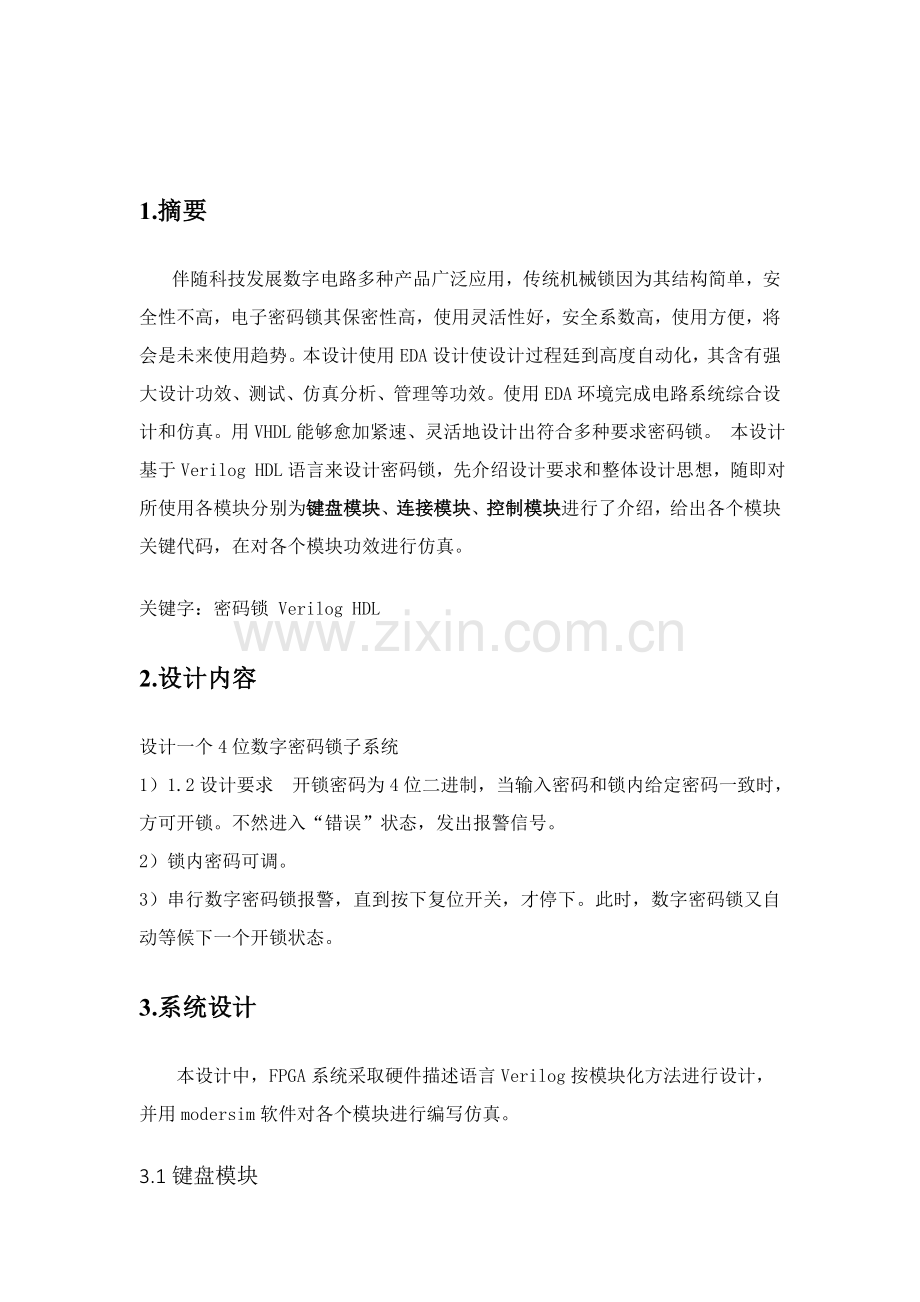

1.摘要
伴随科技发展数字电路多种产品广泛应用，传统机械锁因为其结构简单，安全性不高，电子密码锁其保密性高，使用灵活性好，安全系数高，使用方便，将会是未来使用趋势。本设计使用EDA设计使设计过程廷到高度自动化，其含有强大设计功效、测试、仿真分析、管理等功效。使用EDA环境完成电路系统综合设计和仿真。用VHDL能够愈加紧速、灵活地设计出符合多种要求密码锁。 本设计基于Verilog HDL语言来设计密码锁，先介绍设计要求和整体设计思想，随即对所使用各模块分别为键盘模块、连接模块、控制模块进行了介绍，给出各个模块关键代码，在对各个模块功效进行仿真。

关键字：密码锁 Verilog HDL
2.设计内容
设计一个4位数字密码锁子系统
1） 1.2设计要求 开锁密码为4位二进制，当输入密码和锁内给定密码一致时，方可开锁。不然进入“错误”状态，发出报警信号。
2） 锁内密码可调。
3） 串行数字密码锁报警，直到按下复位开关，才停下。此时，数字密码锁又自动等候下一个开锁状态。
3.系统设计
本设计中，FPGA系统采取硬件描述语言Verilog按模块化方法进行设计，并用modersim软件对各个模块进行编写仿真。
3.1键盘模块
键盘电路理想接口图：

键盘模块

0
1 flag
Set
Reset key_value

设计原理：
本模块采取2×2扫描键盘电路，对输入信号进行采集，此模块关键功效是每按下一个按键，flag产生一个矩形波，作为连接模块触发信号。同时key_value值为所按下键编码值，和flag一同传入连接模块。
实际设计接口图：

键盘模块

b a

flag
key_value

键盘模块仿真图：

跟据图中所表示当输出kevalue：10值时候，flag出现一个矩形波。
当输出kevalue:11值时候，flag再次出现上跳沿。实际上，上面图写测试文件是有一点错误，当a扫描到第三个值（01）时，b在实际电路中应该是01而不是11，此时依据程序flag应置为1，当然此时flag原来就是1，不会发生错误。在实际中，时钟频率跳如此之快，人按一下按键连续时间还是有，所以flag应在按键按完后再下降下来。不然多出很多无用矩形波，这个装置就没用了。
3.2连接模块
连接模块接口图：

连接模块

a_led b_led

flag flag2

a
keyvalue b
c
d
set

reset

设计原理：本连接模块经过flag信号下降沿触发，将keyvalue送入连接模块进行运算，当连续四个0和1键按下时，flag2产生一个矩形波，并将四个值分别送入a,b,c,d中，假如按下是set键，则set置1，假如按下是reset键，则reset键置1；a_led,b_led是灯泡，假如按是0键，则a_led置1，若是1键，则b_led置1。

连接模块仿真图以下：

这里有一个需要注意点是，当第一次按了0键后立即按reset键，再按一下1键时，a值是1，而不是0。每次按了reset或set，a,b,c,d全部是要重新赋值，这才符合实际情况。
3.3控制模块：
因为这个密码锁是循环使用，就一定有不一样状态。这里采取有限状态机方法进行设计。所以把开锁过程分为三个部分：
1.等候输入状态；
2.重设密码状态；
3.输出结果状态；
重设完密码标志
Reset=1
输完密码标志
Set=1
重设密码状态
输出结果状态
等候输入状态
状态转换图以下所表示：

控制模块接口图：

控制模块

flag2 ena
a
b c_led
c
d d_led
set
rese
clkt

设计原理：经过多种状态转变，实现密码锁开锁，报错，重设密码功效。当密码错误是ena=1;当重设密码成功时c_led置为1；当输入密码成功开锁时d_led为1。
控制模块仿真以下：

因为初设密码是0000，所以在第一个flag2矩形波到来后，d_led出现一个矩形波，实际上不应该出现矩形，一直亮直到reset重置才行。或设计一个计数器全部行，即使只是部分小错误，但假如在实际验证中可能现象就不易观察了。然后就是按下set键模拟了，波形全部达成了课设要求。这是令人欣喜，即使经过了很数次修改，实在是很不轻易。
4.试验心得
我从第二个星期星期一开始做，原来只是随便做一下，不过看到周围同学全部热情高昂，我也深受感染，然后开始查资料，后面看到这个状态机方法很不错，很方便处理了状态转换问题，然后我就尝试这个方法。同时在写程序时候我也碰到了很多了困难，其中最难找错误就是逻辑错误，不过最终还是一一被我处理了。心中成就感还是有部分。经过此次课设，使我对数字电路设计有更深层次了解（多种时序），对verilog语言利用也愈加熟练。因为时间和心力有限原因，使我只能止步各个模块设计了。原来还想联合仿真，不过电脑里只装了modersim，其中又有一个键盘开关硬件，还是比较难实现。我想，假如我程序下载到fpga芯片里，那是一定会出现不少错误，实际情况往往愈加复杂，这也是我一大遗憾！最终我要感谢我室友，感谢她们对我关爱，在我将要放弃时候激励我，使我主动向前。在此，我还要尤其感谢英明兄无私帮助，降低了我找编译错误时间。还依稀记得上次数电感觉也是如此，很不错啊。

附：
Verilog程序代码
1.1 Key_board_input:
module key_board_input(clk,a,b,keyvalue,flag ,q,j);
input clk;
input[1:0] b;
output reg[1:0] a;
output reg[1:0] keyvalue;
output reg flag;
output reg q=1;
output reg[1:0] j=0;
always @(posedge clk)
begin
q=q+1;
case(q)
0:a=2'b01;
1:a=2'b10;
endcase
case({a,b})
4'b10_01:begin
keyvalue=2'b00;flag=1;j=3;end
4'b10_10:begin
keyvalue=2'b01;flag=1;j=3;end
4'b01_01:begin
keyvalue=2'b10;flag=1;j=3;end
4'b01_10:begin
keyvalue=2'b11;flag=1;j=3;end
default:keyvalue=keyvalue;
endcase
begin
j=j+1;
if(j==3) flag=0;
end
end
endmodule
1.2 key_board_test:
`timescale 1s/1s
module key_board_test();
reg clk;
reg[1:0] b;
wire[1:0] a;
wire[1:0] keyvalue;
wire flag;
wire q;
wire [1:0] j;
key_board_input u2(clk,a,b,keyvalue,flag,q,j);
initial
begin
#0 clk=0;
#2 clk=1;b=1;
#2 clk=0;
#2 clk=1;b=3;
#2 clk=0;
#2 clk=1;b=3;
#2 clk=0;
#2 clk=1;b=3;
#2 clk=0;
#2 clk=1;b=2;
#2 clk=0;
#2 clk=1;b=3;
#2 clk=0;
#2 clk=1;b=3;
#2 clk=0;
#2 clk=1;b=3;
end
endmodule
2.1 connect:
module connect(flag,keyvalue,a_led,b_led,flag2,a,b,c,d,set1,reset,jishu,jishu1,jishu2,hh);
input flag;
input [1:0]keyvalue;
output reg a_led,b_led,flag2,a,b,c,d,set1,reset;
output reg [1:0] jishu=2'b00;
output reg [1:0]jishu1=0,jishu2=0,hh=0;
always@(negedge flag)
begin
jishu2<=jishu2+1;
jishu1<=jishu1+1;
if(keyvalue<2)
begin
if(jishu==3)
begin
jishu<=0;
end
else
jishu<=jishu+1;
end
if(jishu==0)
flag2=0;
if(keyvalue==2)
begin
hh<=jishu1;
jishu<=0;
end
if(jishu1==(hh+1))
begin
set1<=0;
end
if(keyvalue==2'd3)
begin
hh<=jishu2;
jishu<=0;
end
if(jishu2==(hh+1))
begin
reset<=0;
end
/*if(jishu==0)
flag2=0;/*??????set????*/
case(jishu)
0:
begin
case(keyvalue)
0:begin
a<=0;
a_led=1;
b_led=0;
end
1:begin
a=1;
a_led=0;
b_led=1;
end
2:begin
set1=1;
end
3:begin
reset=1;
end

endcase
end
1:
begin
case(keyvalue)
0:begin
b=0;
a_led=1;
b_led=0;
end
1:begin
b=1;
a_led=0;
b_led=1;
end
2:begin
set1=1;
end
3:begin
reset=1;
end
endcase
end
2:
begin
case(keyvalue)
0:begin
c=0;
a_led=1;
b_led=0;
end
1:begin
c=1;
a_led=0;
b_led=1;
end
2:begin
set1=1;
end
3:begin
reset=1;
end
endcase
end
3:
begin
case(keyvalue)
0:begin
d=0;
a_led=1;
b_led=0;
flag2=1;
end
1:begin
d=1;
a_led=0;
b_led=1;
flag2=1;
end
2:begin
set1=1;
end
3:begin
reset=1;
end
endcase
end
endcase
end
endmodule
2.2 connect_test:
`timescale 1s/1s
module connect_test();
reg flag;
reg[1:0] keyvalue;

wire a_led,b_led,flag2,a,b,c,d,set1,reset;
wire [1:0]jishu;
wire[1:0] jishu1,jishu2,hh;

connect u2(flag,keyvalue,a_led,b_led,flag2,a,b,c,d,set1,reset,jishu,jishu1,jishu2,hh);
initial
begin
#0 flag=0;
#2 flag=1;keyvalue=1;
#2 flag=0;
#2 flag=1;keyvalue=3;
#2 flag=0;
#2 flag=1;keyvalue=0;
#2 flag=0;
#2 flag=1;keyvalue=0;
#2 flag=0;
#2 flag=1;keyvalue=1;
#2 flag=0;
#2 flag=1;keyvalue=0;
#2 flag=0;
end
endmodule
3.1 control:
module control(clk,flag2,a,b,c,d,set1,reset,control_set,ena,c_led,d_led,state,a1,b1,c1,d1,hhh);
input clk,flag2,a,b,c,d,set1,reset;
output reg ena,c_led,d_led,control_set;
output reg[1:0] state=0;
output reg a1=0,b1=0,c1=0,d1=0;
output reg hhh=0;
parameter in=2'b00,set=2'b01,out1=2'b10;
always@(posedge clk or posedge set1 or posedge reset or flag2)
begin
case(state)
in:begin
if(reset==1)
state=in;
else if(set1==1)
begin
state=set;
control_set=1;
end

else if (control_set==1&&hhh==1)
begin
state=in;
control_set=0;
hhh=0;
end
else if(flag2==1)
state=out1;
else
begin
ena=0;
c_led=0;
control_set=0;
d_led=0;
end
end
set:begin
if(reset==1)
state=in;
else if(set1==1)
begin
state=set;
control_set=1;
end
else if(flag2==1&&control_set==1)
begin
a1=a;
b1=b;
c1=c;
d1=d;
hhh=1;
c_led=1;
state=in;
end
end
out1:begin
if(reset==1)
state=in;
else
begin
if(a==a1&b==b1&c==c1&d==d1)
begin
ena=0;
d_led=1;
state=in;
end
else
begin
ena=1;
state=out1;
end
end
end
default:state=in;
endcase
end
endmodule
3.2 control_test:
`timescale 1s/1s
module control_test();
reg clk,flag2,a,b,c,d,set1,reset;
wire ena,c_led,d_led,control_set;
wire [1:0] state;
wire a1,b1,c1,d1;
wire hhh;
control u2(clk,flag2,a,b,c,d,set1,reset,control_set,ena,c_led,d_led,state,a1,b1,c1,d1,hhh);
always #10 clk=~clk;
initial
begin clk=0;reset=0;flag2=0;a=0;b=0;c=0;d=0;set1=0;reset=0;
#10 a=0;
#20 b=0;
#20 c=0;
#20 d=0;flag2=1;
#20 flag2=0;
#50 reset=1;
#20 reset=0;

#50 set1=1;
#20 a=1; set1=0;
#20 b=1;
#20 c=0;
#20 d=0;flag2=1;
#20 flag2=0;
#20 reset=1;
#20 reset=0;
#80 a=0;
#20 b=0;
#20 c=0;
#20 d=0;flag2=1;
#20 flag2=0;
#20 reset=1;
#20 reset=0;
end
endmodule
