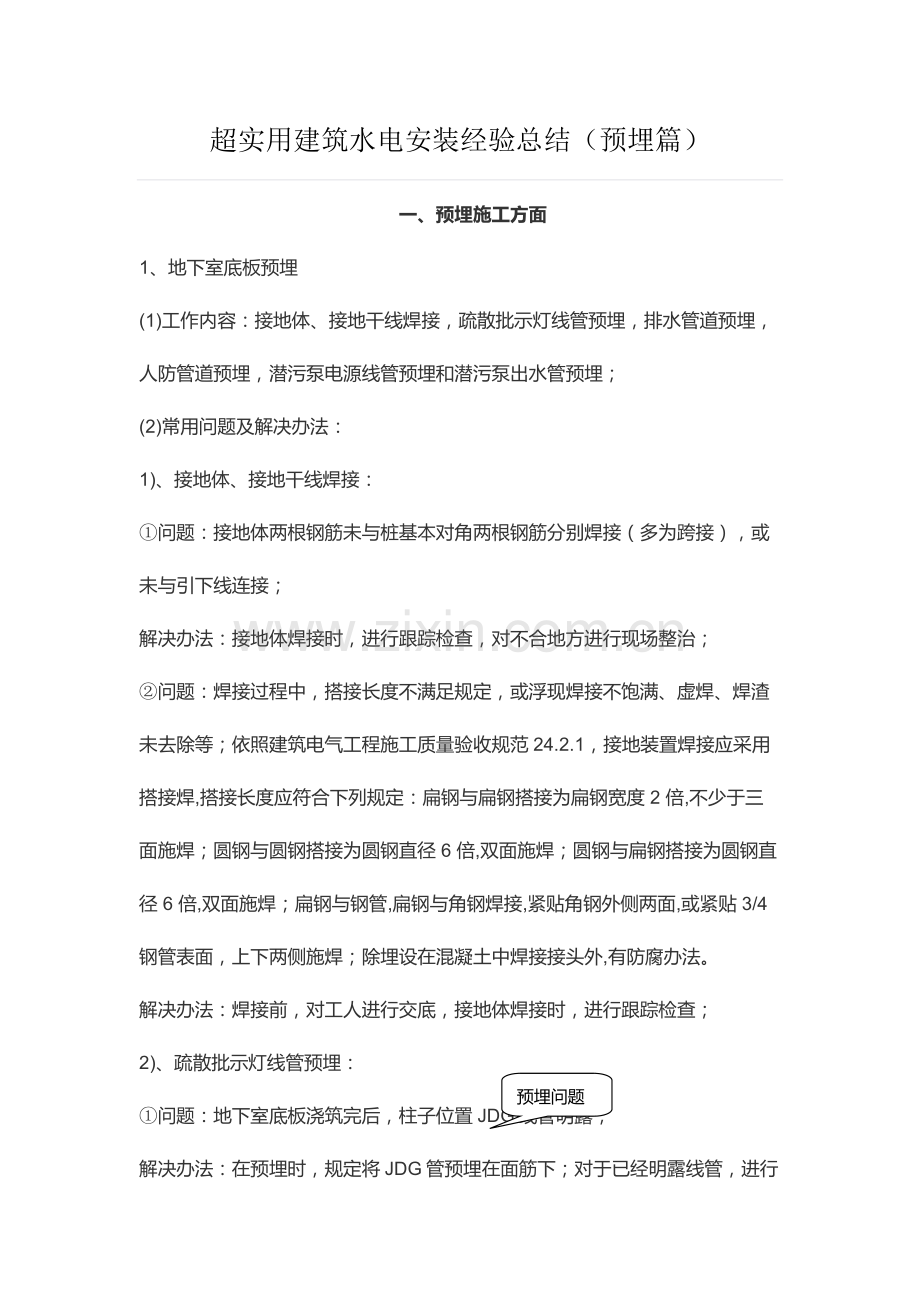

超实用建筑水电安装经验总结（预埋篇）
预埋问题
一、预埋施工方面
1、地下室底板预埋
(1)工作内容：接地体、接地干线焊接，疏散批示灯线管预埋，排水管道预埋，人防管道预埋，潜污泵电源线管预埋和潜污泵出水管预埋；
(2)常用问题及解决办法：
1)、接地体、接地干线焊接：
①问题：接地体两根钢筋未与桩基本对角两根钢筋分别焊接（多为跨接），或未与引下线连接；
解决办法：接地体焊接时，进行跟踪检查，对不合地方进行现场整治；
②问题：焊接过程中，搭接长度不满足规定，或浮现焊接不饱满、虚焊、焊渣未去除等；依照建筑电气工程施工质量验收规范24.2.1，接地装置焊接应采用搭接焊,搭接长度应符合下列规定：扁钢与扁钢搭接为扁钢宽度 2 倍,不少于三面施焊；圆钢与圆钢搭接为圆钢直径 6 倍,双面施焊；圆钢与扁钢搭接为圆钢直径 6 倍,双面施焊；扁钢与钢管,扁钢与角钢焊接,紧贴角钢外侧两面,或紧贴 3/4 钢管表面，上下两侧施焊；除埋设在混凝土中焊接接头外,有防腐办法。
解决办法：焊接前，对工人进行交底，接地体焊接时，进行跟踪检查；
2)、疏散批示灯线管预埋：

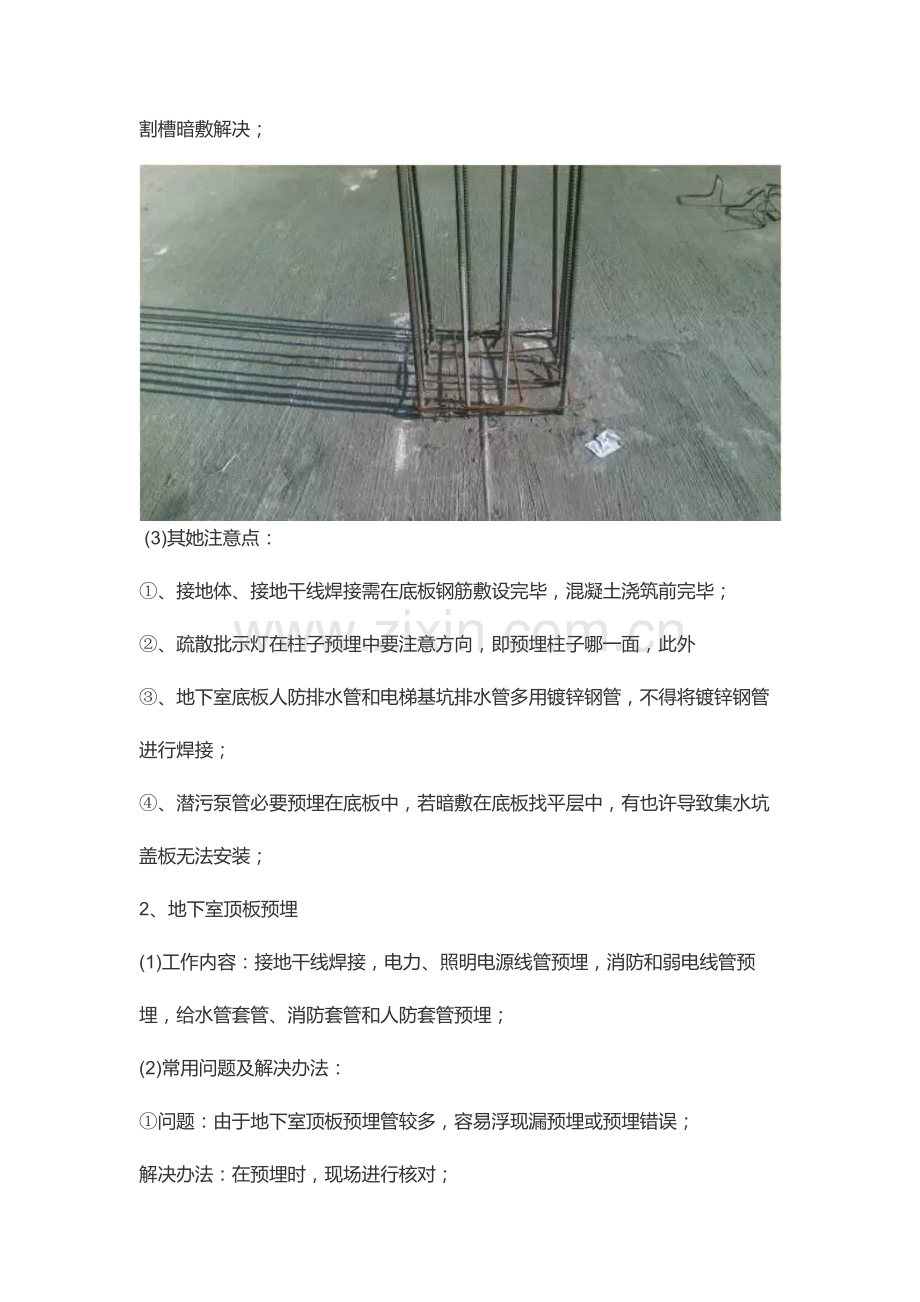

①问题：地下室底板浇筑完后，柱子位置JDG线管明露；
解决办法：在预埋时，规定将JDG管预埋在面筋下；对于已经明露线管，进行割槽暗敷解决；
(3)其她注意点：
①、接地体、接地干线焊接需在底板钢筋敷设完毕，混凝土浇筑前完毕；
②、疏散批示灯在柱子预埋中要注意方向，即预埋柱子哪一面，此外
③、地下室底板人防排水管和电梯基坑排水管多用镀锌钢管，不得将镀锌钢管进行焊接；
④、潜污泵管必要预埋在底板中，若暗敷在底板找平层中，有也许导致集水坑盖板无法安装；
2、地下室顶板预埋
(1)工作内容：接地干线焊接，电力、照明电源线管预埋，消防和弱电线管预埋，给水管套管、消防套管和人防套管预埋；
(2)常用问题及解决办法：
①问题：由于地下室顶板预埋管较多，容易浮现漏预埋或预埋错误；
解决办法：在预埋时，现场进行核对；
(3)其她注意点：
①、地下室顶板预埋套管要用防水套管；
②、地下室顶板预埋中，JDG管都要进行扣压，同步用紧定螺钉进行固定；
③、在浇筑混凝土时，必要有人进行护管；
3、主体预埋阶段
(1)工作内容：
①、强电系统预埋：户内开关、插座、灯具、配电箱预埋，井道开关、插座、灯具、电缆套管预埋，屋面开关、插座、灯具、电缆套管预埋；
②、给排水系统预埋：户内排水套管、给水管套管预埋，水井给排水套管预埋；
③、消防系统预埋：水井消防立管和喷淋立管套管预埋，喷淋支管预埋，烟感探测器、消火栓按钮、手动报警按钮、声光报警器、闭门器、楼层灯、正压送风阀等预埋；
④、弱电系统预埋内容涉及：可视对讲室内分机、燃气泄露探测器、门磁和紧急按钮预埋；
⑤、防雷接地预埋：接地干线预埋，防雷检测点预埋，卫生间等电位焊接预埋，均压环预埋，引下线预埋，屋面电梯机房等电位预埋；
(2)常用问题及解决办法：
1).电力插座预埋常用问题
①问题：叠管，即在分户配电箱、多媒体相处，以及管线密集处容易浮现，同一种点上3根PVC管重叠，导致保护厚度不够，影响构造；
解决办法：在预埋时，进行跟踪检查，对叠管地方进行现场整治；

②问题：并管，在分户配电箱、多媒体相处和管线密集处容易浮现多根PVC管并列不论影响混凝土浇筑和板质量，导致后来板漏水；因而需要留一定间距。
解决办法：在预埋时，进行跟踪检查，对叠管地方进行现场整治；

③问题：在配电箱处，因模板移动或旧模板使用，导致在模板上钻洞位置偏移，以致梁模板上孔太多且没封堵，影响梁浇筑质量。
解决办法：若本来钻洞不用，需规定班组对其进行封堵，若孔洞较多则需要联系木工班组对模板进行更换；

④问题：在配电箱处，电线管集中在梁局部，影响粱有效断面，规定分开设立，保持一定间距。
解决办法：施工前针对该问题对班组进行充分交底，在预埋时要特别注意检查；

⑤问题：在时间比较赶时候，会浮现上翘PVC管不绑扎固定，容易被踩浇筑到板中而堵管。
解决办法：施工前对班组进行充分交底，混凝土浇筑前对预埋状况进行检查；

2）.照明预埋常用问题
①问题：户内照明灯头盒偏位，屋面（特别是斜屋面）灯头预埋盒数量与否对的；
解决办法：施工前对班组进行充分交底，混凝土浇筑前对预埋状况进行检查；
②问题：卫生间防水吸顶灯到等电位端子排LEB之间没有预埋管道。
解决办法：施工前对班组进行充分交底，混凝土浇筑前对预埋状况进行检查；
③问题：金属导管禁止对口熔焊连接；镀锌和壁厚不大于等于2mm钢导管不得套管熔焊连接。公共部位JDG管不得焊接。
解决办法：施工前对班组进行充分交底，施工时要对JDG施工工艺进行监督；

3）.防雷接地预埋常用问题
①问题：引到LEB箱钢筋截面积不能太小，不能不大于25*4扁钢或12mm²圆钢。
解决办法：施工前对班组进行充分交底，混凝土浇筑前对预埋状况进行检查；

②问题：引到LEB箱钢筋不能点焊在两根不同钢筋上。
③问题：若引到LEB箱钢筋从梁上焊接，则这根梁钢筋必要和钢筋网焊接在一起。
解决办法：施工前对班组进行充分交底，钢筋网焊接时进行检查；

(3)其她注意点：
①、电气预埋在底筋绑扎完，面筋没绑时完毕；
②、电力插座PVC预埋管上翘某些尽量预埋在梁里或者剪力墙里，这样比较不容易因被踩而导致堵管；
③、在剪力墙里管可以一次预埋到插座高度，这样可以少一种接头。

④、剪力墙中插座预埋时，要考虑到找平层3~5cm高度；
⑤、埋时可以在模板安装完毕且没有绑扎底筋时，对插座和灯盒位置进行提前放样，画出走向，这样可以提高预埋速度，在浇筑完毕后也可以懂得预埋方向。

⑥、桥架到配电箱引线普通在板顶用一根JDG管和一种JDG盒预埋。
⑦、跃层顶层配电箱普通是从跃底层配电箱处往上引线，普通不从桥架引线；

⑧、PVC管绑扎：惯用PVC管普通都是4m长，要是在现浇混凝土里预埋话，需要在管接头位置把专用胶涂抹均匀粘接，并在管接头两侧各15cm处用绑钢筋用铅丝捆扎牢固，中间某些分均距离绑扎两道。注意；尽量顺着某一根钢筋绑扎。
⑨、PVC管线不能在灯盒上面，影响保护厚度。
⑩、PVC管尽量不要整根预埋在梁中，如果堵管很难解决。

⑪、混凝土浇筑完毕后，上翘PVC管要用混凝土包住，并涂上油漆，以免管材被破坏、被踩弯，导致背面还要开凿楼板。
⑫、预埋时，管道要隔间距分开绑扎固定，不能所有绑在一起。

⑬、土建梁有变动，要此外浇筑时要及时解决，否则后来又要开凿。
⑭、强弱电套管重要检查套管数量、大小、离底板距离与否合格，此外，尚有检查套管与否有倾斜，套管长度与否太短，两头与否有封堵。

15、钢筋网焊接点间距不能不不大于0.6m,同始终线上所有焊接点与否在同一钢筋上。
⑯、钢筋网焊接钢筋不能选被排水立管或排风口阻挡而断开钢筋。
⑰、刚焊接温度比较高，容易把模板烧焦，要注意浇水降温。
⑱、均压环圈梁要和所有柱子引下线焊接或跨接。
