技能培训专题之锅炉巡检手册.docx

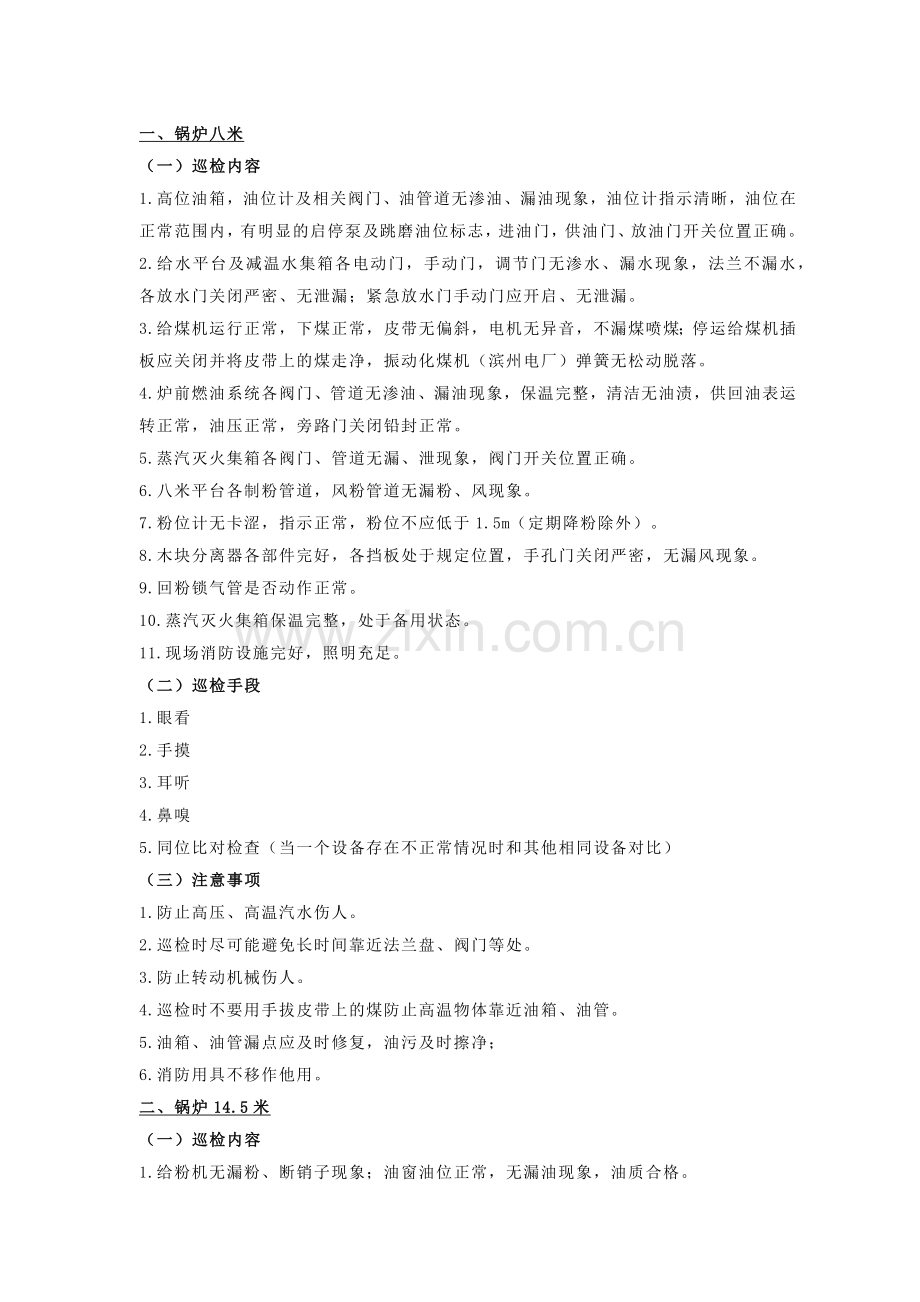

一、锅炉八米（一）巡检内容1.高位油箱，油位计及相关阀门、油管道无渗油、漏油现象，油位计指示清晰，油位在正常范围内，有明显的启停泵及跳磨油位标志，进油门，供油门、放油门开关位置正确。2.给水平台及减温水集箱各电动门，手动门，调节门无渗水、漏水现象，法兰不漏水，各放水门关闭严密、无泄漏；紧急放水门手动门应开启、无泄漏。3.给煤机运行正常，下煤正常，皮带无偏斜，电机无异音，不漏煤喷煤；停运给煤机插板应关闭并将皮带上的煤走净，振动化煤机（滨州电厂）弹簧无松动脱落。4.炉前燃油系统各阀门、管道无渗油、漏油现象，保温完整，清洁无油渍，供回油表运转正常，油压正常，旁路门关闭铅封正常。5.蒸汽灭火集箱各阀门、管道无漏、泄现象，阀门开关位置正确。6.八米平台各制粉管道，风粉管道无漏粉、风现象。7.粉位计无卡涩，指示正常，粉位不应低于1.5m（定期降粉除外）。8.木块分离器各部件完好，各挡板处于规定位置，手孔门关闭严密，无漏风现象。9.回粉锁气管是否动作正常。10.蒸汽灭火集箱保温完整，处于备用状态。11.现场消防设施完好，照明充足。（二）巡检手段1.眼看2.手摸3.耳听4.鼻嗅5.同位比对检查（当一个设备存在不正常情况时和其他相同设备对比）（三）注意事项1.防止高压、高温汽水伤人。2.巡检时尽可能避免长时间靠近法兰盘、阀门等处。3.防止转动机械伤人。4.巡检时不要用手拔皮带上的煤防止高温物体靠近油箱、油管。5.油箱、油管漏点应及时修复，油污及时擦净；6.消防用具不移作他用。二、锅炉14.5米（一）巡检内容1.给粉机无漏粉、断销子现象；油窗油位正常，无漏油现象，油质合格。2.给粉机电机转动无异音，旋转方向正确。3.煤粉仓严密无漏粉现象。4.一次风门挡板位置正确、完整，开关灵活、动作正常。5.下粉管无漏粉、堵塞现象。6.粉仓振打装置应完好无损。7.回粉管锁气器动作正常。8.连排扩容器水位、压力正常。（二）巡检手段1.眼看2.手摸3.耳听4.鼻嗅5.测振仪测振6.测温仪测温7.同位比对检查（三）注意事项1.防止转动机械伤人。2.巡检时不要摸设备的转动部分三、汽包房（一）巡检内容1.各受热面无泄漏，异音。2.水位计指示清晰，电接点水位计电极不漏汽，防护罩完整，最高、最低水位线有标示。3.汽包人孔封闭严密。4.汽包压力表指示正确，额定压力应有红线，刻度清晰。5.安全门对空排气无泄漏。6.集箱压力表指示正常，额定压力标有红线，刻度清晰。7.膨胀指示器指示正确，指针与刻度盘之间应有适当间隙.8.空气门无漏气。9.疏水门无泄漏。10.本体各阀门开关位置正确。11.汽水管道保温完整。12.法兰阀门不应有滴水和刺汽现象。13.自用蒸汽门无泄漏。14.吹灰器正常。15. 吹灰器电磁阀动作正常，进汽门位置正确。16.照明充足。（二）巡检手段1.眼看2.耳听3.手摸4.同位比对（三）注意事项1.防止高温、高压汽水伤人。2.巡检时应尽可能避免靠近法兰盘阀门等处。3.巡检时尽可能避免长时间停留在高温高压水位计、压力表等处。4.吹灰时要加强监盘，禁止进行重大操作。5.吹灰器故障，长时间不投运，再次投运时要先稍开进汽门，待稳定一段时后再开大并开足。四、锅炉26米（一）巡检内容1.细粉格筛无杂物，积粉，细粉格筛处手柄完好，转动灵活。2.锁气器动作正常，重锤无丢失、无脱落。3.取样器处不跑粉。4.输粉机处无积粉、杂物、不堵塞；无积粉自燃现象；外壳不超温。5.输粉机转动时无异音，电流表指示在允许范围内，油位正常。6.吸潮管位置正确。7.各制粉三通挡板位置正确、到位；手柄与挡板连接正常。8.下雨天细粉格筛处不漏雨。9.油杯油位正常，定期加油。10.吹灰器滤网不漏汽。（二）巡检手段1.眼看2.手摸3.耳听4.鼻嗅5.测振仪测振6.测温仪测温7.同位比对检查（三）注意事项1.清理细粉格筛内杂物时防止跑粉，并戴手套以防烫伤。2.上、下格筛时要逐挡上、下。五、引风机（一）巡检内容1.引风机电机内无异音、振动正常、温度正常（不超过90C），旋转方向正确，6KV接线绝缘良好，接地装置完整可用，地脚螺栓无松动。2.液力偶合器内无异音、振动正常（不超过0.10mm）、油位正常、油质合格、油位计清晰可见，出入口油温、油压正常（0.050.35MP），各处无漏油现象，执行器完整（液偶入口温度（4550）出口温度（4585）出口油压（0.050.35MPa）。3.风机轴承振动正常（不超过0.10mm）、温度正常（不超过80C）、无异音，润滑油油位正常、油质合格、油位计清晰可见，各处无漏水、漏油、渗水现象，冷却水畅通。4.风机涡壳内无异音、振动正常，各处无冒烟、冒灰现象，入口执行器完整。5.冷油器各处无漏油、漏水、渗油、渗水现象。6.事故按钮完整好用，防护罩完整。7.靠背轮上防护罩无松动现象。8.冷油器供、回水门全开，冷却水量充足、投入正常。（二）巡检手段1.眼看2手摸3耳听4鼻闻5测振仪测振动6测温仪测温度7.同位比对检查（三）注意事项1.防止转动机械伤人，巡检时不要摸设备的转动部份，不要跨越转动部分。2.防止电机漏电伤人。3.上、下爬梯要抓好扶手，防止滑跌。4.雷雨天气远离烟囱，防雷击伤人。六、送风机（一）巡检内容1.风机轴承温度正常（不超过80C）、温度表指针准确、振动正常（不超过0.085mm）。2.油位计清晰油色正常，无死油或假油位现象，无渗油现象。3.冷却水管法兰连接处无漏水，涡壳内无叶片摩擦声。4.液力偶合器油位正常，出口油温及油压正常，出口油压表指针指示准确（液偶进口温度在（4550）出口温度（4585）；液偶油压在（0.050.35MPa）；液偶油位在（1/22/3）轴承油位（1/31/2）。5.液力偶合器轴承无异音及漏油现象，供回油管法兰盘无漏油。转速表显示准确。6.进出口温度表显示正确，事故按钮完整可靠7.冷油器冷却水供回水正常，阀门及法兰盘无渗油8.电机振动正常（不超过0.085mm），温度正常，旋转方向正确、无异音。9.6KV接地良好，电机绝缘可靠，地脚螺丝无松动、振动，温度正常，冷却水畅通，油位正常。10.冷油器供、回水门全开，冷却水量充足、投入正常。11.风机严密、无漏风现象。（二）巡检手段1.眼看2.手摸3.耳听及用听针4.鼻闻5.测振动用测振仪6.测温度用测温仪7.同位比对检查（三）注意事项1.上、下爬梯小心。2.防止转动部分绞卷衣服。3.禁止擦拭机械的旋转部分。4.禁止触摸机械的转动部分。5.电机绝缘不良带电伤人。七、排粉机（一）巡检内容1.排粉机涡壳无漏粉，防护罩良好。2.排粉机电机侧、风机侧温度正常。3.电机无异音。4.电机温度正常。5.排粉机电机侧、风机侧振动正常。6.电机振动正常（排粉机振动0.10mm）。7.排粉机油位正常（1/2-2/3）。8.排粉机冷却水通畅，无堵塞。9.排粉机靠背轮、保护罩牢固，地脚螺栓无松动现象。（二）巡检手段1.眼看2.手摸3.耳听及用听针4.鼻闻5.测振动用测振仪6.测温度用测温仪7.同位比对检查（三）注意事项1.上、下爬梯小心。2.防止转动部分绞卷衣服。3.禁止擦拭机械的旋转部分。4.禁止触摸机械的转动部分。5.电机绝缘不良带电伤人。6.防止高空坠物。八、磨煤机（一）巡检内容1.磨煤机靠背轮接触良好，所有遮栏及保护罩完整牢固，地脚螺栓不松动，齿轮密封严密。2.磨煤机防爆门及事故按钮完整。3.电动机接地线良好。4.磨煤机无漏粉、漏煤现象。5.磨煤机轴承温度正常、振动正常。6.磨煤机轴承冷却水正常，运行中无甩油现象。7.磨煤机油窗照明正常。8.磨煤机轴承处无异音。9.冷却水管道通畅，无堵塞10.磨煤机大瓦下油监视窗清洁，大瓦下油门确处于开位，各油线均匀无堵塞，照明应充足。11.磨煤机变速箱冷却水确处于开位置，冷却水畅通。12.磨煤机大齿轮喷油装置油位正常，能够正常投入。13.磨煤机大瓦温度不超过40,回油温度不超过50，滚动轴承温度不超过80。14.磨煤机稀油站无积油积水，油位清晰可见，无漏油，油质合格。15.稀油站工作油泵出口门，冷油器进出口门开启，供油总门开启，供油管上的循环门关闭。16.滤油器的进出口油压差不得超过0.05Mpa。17.稀油站工作油泵应能在高位油箱油位高时自停，低时自启。18.稀油站仪表清晰可见，油泵运行正常。19. 稀油站所有阀门灵活可动，滤油网完好。20. 冷油器运行正常。21. 稀油站内无积水（二）巡检手段1.眼看2.手摸3.耳听及用听针4.鼻闻5.测振动用测振仪6.测温度用测温仪7.同位比对检查（三）注意事项1.上、下爬梯小心。2.防止转动部分绞卷衣服。3.禁止擦拭机械的旋转部分。4.禁止触摸机械的转动部分。5.电机绝缘不良带电伤人。6.防止高空坠物。7.注意地面突出物以防跌伤。8.注意防火。九、锅炉0米（一）巡检内容1.捞渣机，旋转方向正确无卡堵及断销现象。2.捞渣机内无积渣及积灰现象。3.控制柜显示运行情况准确，正反转操作灵活，自动投入正常，紧急停运按钮及其它按钮灵活可靠。4.电机振动、温度正常，绝缘良好，无异音。5.电机接地线绝缘良好，地脚螺栓不松动。6.冷灰斗内无堵塞，无积渣现象，无漏水，漏灰渣的地方。7.上水封补水正常，无断水及堵塞现象；补水阀门开关灵活，无漏水；补水管无堵塞。8.碎渣机旋转方向正常，无堵卡及漏水现象。9.冲渣喷嘴和地沟喷嘴位置正确，各阀门完整严密不漏。10.冲渣沟内无杂物，渣沟盖板齐全。11.除渣机械及其传动装置完好，无焦渣及杂物。喷嘴出力正常，渣沟无积渣。12.淋灰水上水封、轴封水各管路畅通，无堵塞、泄漏现象。13.灰渣门关闭严密，无锈蚀。14.捞、碎渣机油位正常、油质合格。15.各定排阀门无泄漏，各底部加热蒸汽门完好、无泄漏。（二）巡检手段1.眼看2.手摸3.耳听及用听针4.鼻闻5.测振动用测振仪6.测温度用测温仪7.同位比对检查（三）注意事项1.防止渣沟盖板掉落。2.捅渣沟时，防止掉进渣沟及冷灰斗。3.看冷灰斗内积渣时，防止炉膛正压运行及爆炸等情况造成向外喷水伤人。4.防止转动机械绞卷衣服；5.防止灰渣门突开。十、渣浆泵区（一）巡检内容1.渣浆泵法兰及管道应严密不滴水、漏水。2.各轴承室油位1/31/2，油温正常。3.各电机及其对应轴承的振动正常、温度正常，润滑油温正常。4.渣浆泵的电流指示在允许范围内；5.冷却水系统无堵塞和泄漏6.泵体及输水管路不漏水，轴承温度正常、振动正常。7.渣浆泵出口门及入口门法兰不漏水、盘根不漏水，密封水门及法兰不漏水。8.减速机油温正常，振动正常、油位正常。9. 排污泵、搅拌机出力正常，电机及对应轴承振动正常、温度正常（二）巡检手段1.眼看2.手摸3.耳听及用听针4.鼻闻5.测振动用测振仪6.测温度用测温仪7.同位比对检查（三）注意事项1.上、下爬梯缓慢小心。2.防止转动部分绞卷杂物，不要跨越转动部分。3.开关阀门应缓慢小心。十一、给粉机层（一）巡检内容1.给粉机转动方向正确、无异音，竖轴润滑脂充足，油窗清晰、油质合格、油位正常。2.靠背轮连接牢固、正确。3.下粉插板开关位置正确，无跑粉、漏粉、漏油现象。4.电动机工作正常、无异音，转动方向正常，振动、温度正常。5.各热体管道保温齐全、完整。6.电动执行机构无异常，手动插板开关灵活，位置正确。7.给粉机减速机油位正常、油质合格、油窗清晰。8. 粉仓保温完整齐全，振打桩完整、牢固。9.照明齐全完整，光亮充足10.灭火器完整、合格（二）巡检手段1.眼看2.手摸3.耳听及用听针4.鼻闻5.测振动用测振仪6.测温度用测温仪7.同位比对检查（三）注意事项1.防止转动机器绞卷衣服。2.防止烫伤。3.漏油、漏粉及时清除，防止着火。十二、锅炉看火处（一）巡检内容1.各检查孔、看火孔无焦块。2.火焰监视器完好、玻璃清洁完整，无灰尘。3.炉膛负压正常、看火孔、打焦门处不应向炉外喷灰、喷火。4.喷燃器出口煤粉着火良好（煤粉火焰应具有金黄色火焰，均匀的充满炉膛）。5.着火点应离喷燃器出口300mm左右。6.火焰中心应在燃料室中部，火焰中心下部不应有煤粉分离出来，也不应有明显的星点。7.炉膛负压正常。8.炉内无结焦现象。（二）巡检手段1.眼看（三）注意事项1.防止从看火孔打焦门处向炉外喷灰、喷火。2.上、下楼梯时防止滑跌。3.看火时应站在看火孔、打焦门侧面。4.配看火时应佩戴有色眼镜。十三、空压机房（一）巡检内容1.空压机电机无异音，振动正常，温度正常。2.空压机连续排污和定期排污正常。3.冷却水压力正常（在0.40MPa左右）。4.缓冲罐的排污正常，压力正常。5.汽分离器的油位正常，油气分离器油位在1/2-2/3之间。6.排气温度（不高于90）、排气压力正常。7.空压机无异音，振动/温度正常。8.干燥机无异音，振动正常，各表指示正常。9.空压机控制面板无报警显示。10.设备的指示牌无损坏，脱落或错误。11.地脚螺栓不松动。（二）巡检手段1.眼看2.手摸3.耳听及用听针4.鼻闻5.测振动用测振仪6.测温度用测温仪7.同位比对检查（三）注意事项1.转动机械伤人，巡检时不要接触设备转动部分。十四、仓泵房（一）巡检内容1.就地控制柜指示与进出料阀开关位置一致。2.仓泵与管道无漏灰。3.灰斗下灰正常，振打电机声音、振动正常。4.仓泵温度、压力正常。5.仓泵振打电机无异音、异味。6.卸灰电机无异音、异味，仓泵、管道、灰斗无漏灰。7.伴热无漏汽现象。8.就地仓泵压力表压力值不超过规定值。（二）巡检手段1.眼看2.手摸3.耳听及用听针4.鼻闻5.测振动用测振仪6.测温度用测温仪7.同位比对检查（三）注意事项1.上下楼梯应扶好扶手，防止滑跌。2.输灰管二楼盖板应铺好，严密，防止踏空。十五、电除尘（一）巡检内容1.阴、阳极振打正常（振打有节奏）。2.阴、阳极振打电机无异音，振打正常，转动方向正确。3.振打电机无渗油、漏油，防护罩无脱落。4.阴、阳极振打与本体连接处无漏风。5.楼梯不应损坏，无障碍物。6.振打电机油位正常（油位1/2-2/3之间），油质合格。7.人孔门关闭严密。（二）巡检手段1.眼看2.手摸3.耳听及用听针4.鼻闻5.测振动用测振仪6.测温度用测温仪7.同位比对检查（三）注意事项1.上下楼梯应抓好扶手。2.楼梯栏杆无损坏残缺。3.本体平台应无障碍物，以防跌倒。4.清除本体上的积水积雪，以防滑跌。5.注意高处落物。十六、烟汽在线监测站（一）巡检内容1.门窗玻璃完整。（二）巡检手段1.眼看2.手摸（三）注意事项1.雷雨天气防雷击伤人。十七、油泵房（一）巡检内容1.泵体、进出口油门、过滤器无漏油、渗油。2.供油泵进出口压力表完整、指示正确，油泵温度、振动正常，泵体地角螺丝不松动。3.油泵配套电机温度、振动、电流（供油泵电流不超过30.3A；卸油泵电流不超过21.8A正常，接地线良好，地角螺丝不松动、靠背轮连接牢固，防护罩完整、安装牢固。4.油罐无漏油渗油现象，油罐测温设备完整，油位计指示正确。5.防爆门完整，透气孔畅通，油罐供回油管、进放油管各阀门、排污门、取样门等均应完整无漏油、渗油现象。6.伴热管道及其阀门应无漏汽、漏水，接地良好。7.与油泵、油罐相连的油管道均要求无漏油。8.油泵房通风设备（风机）工作正常，油区避雷装置完整，接地良好。9.所有照明良好为防爆型，风机正常工作。10.厂房完整、油区围墙完整，其内部无杂物、杂草，无其它易燃物品等。11.灭火器材完整、良好，随时可用。12.电源正常，电线为暗线。13.工作的供油泵振动不能超过0.085mm，卸油泵振动不能超过0.06mm对应电机一样。14.油温要加强监测不能超过60。15.供、回油流量表滤网无堵寒，指示正常。（二）巡检手段1.眼看2.手摸3.耳听及用听针4.鼻闻5.测振动用测振仪6.测温度用测温仪7.同位比对检查（三）注意事项1.不准带火种。2.不准穿钉有铁钉、铁掌的鞋子。3.进入油区必须登记。4.动火须办理动火工作票。5.电气设备的检修必须停电进行。6.卸油工作必须按卸油规定操作。7.必须有良好的通风。8.灭火器材必须完整随时可用。9.转动机械伤人，巡检时不要摸设备的转动部分，不要跨越转动机械转动部分。
