机械基础轮系习题.doc

(完整版)机械基础轮系习题

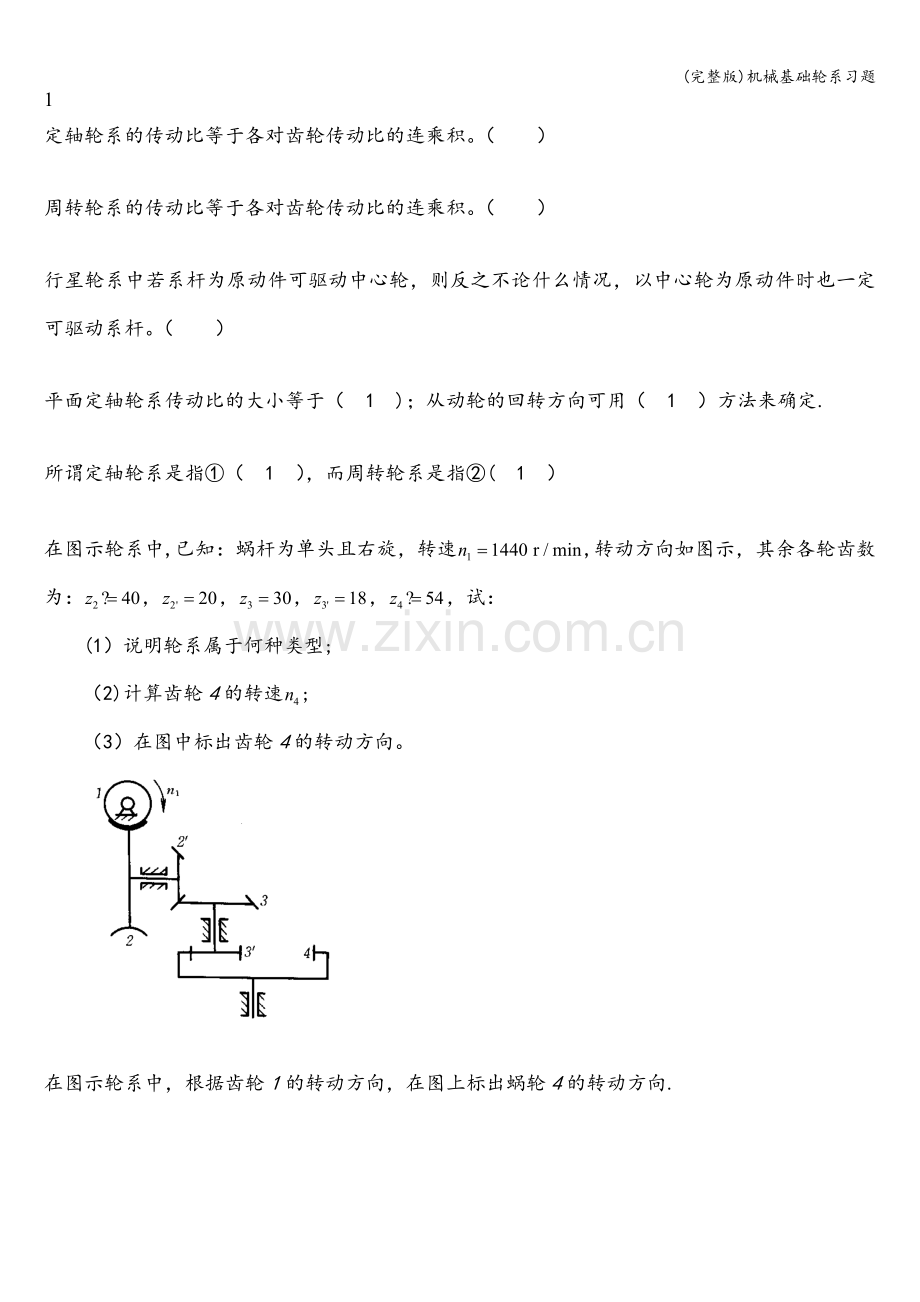

1
定轴轮系的传动比等于各对齿轮传动比的连乘积。（ ）

周转轮系的传动比等于各对齿轮传动比的连乘积。（ ）

行星轮系中若系杆为原动件可驱动中心轮，则反之不论什么情况，以中心轮为原动件时也一定可驱动系杆。（ ）

平面定轴轮系传动比的大小等于（ 1 )；从动轮的回转方向可用（ 1 ）方法来确定.

所谓定轴轮系是指①（ 1 ），而周转轮系是指②( 1 ）

在图示轮系中,已知：蜗杆为单头且右旋，转速,转动方向如图示，其余各轮齿数为：，，，，，试：
(1）说明轮系属于何种类型;
（2)计算齿轮4的转速;
（3）在图中标出齿轮4的转动方向。

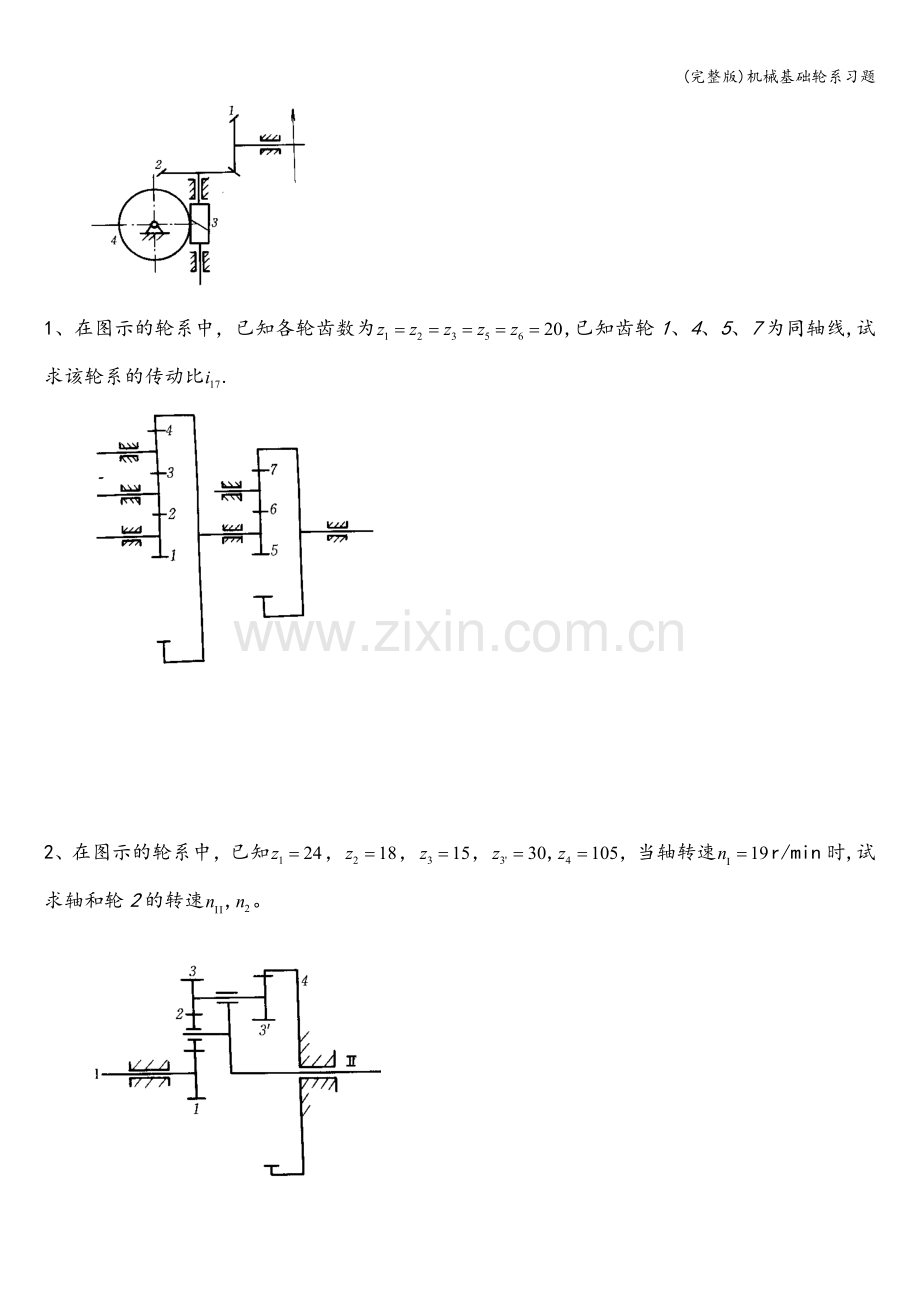

在图示轮系中，根据齿轮1的转动方向，在图上标出蜗轮4的转动方向.

1、在图示的轮系中，已知各轮齿数为,已知齿轮1、4、5、7为同轴线,试求该轮系的传动比.

2、在图示的轮系中，已知，，，,，当轴转速r/min时,试求轴和轮2的转速,。

3、计算图示轮系的传动比，并确定输出杆H的转向。已知各轮齿数，，
，，，，蜗杆左旋,转向如图示。

4、在图示增速器轮系中，设已知各轮齿数为。试求传动比.

5、在图示轮系中，已知各轮齿数分别为(右旋)， ， r/min，试求的大小和方向(方向可用箭头表示)。

6、轮系如图示，由电动机带动齿轮1，其转速为，转向如图示,。求:
1)蜗轮9的每分钟转数；
2）蜗轮9的转向(以箭头表示在题图上）；
3〕蜗轮齿的倾斜方向。

7、在图示轮系中，已知试求传动比。

8、在图示轮系中，各轮的齿数为： ，转向如图所示.试求齿轮4转速的大小和方向。

9、在图示轮系中,已知各齿轮的齿数为： .试求传动比.

10、图示轮系中，齿轮2、3、4、5均为标准直齿圆柱齿轮，且模数相同。已知齿数为(左旋),。转速r/min，r/min，其转向如图示。试计算的大小和转向。
