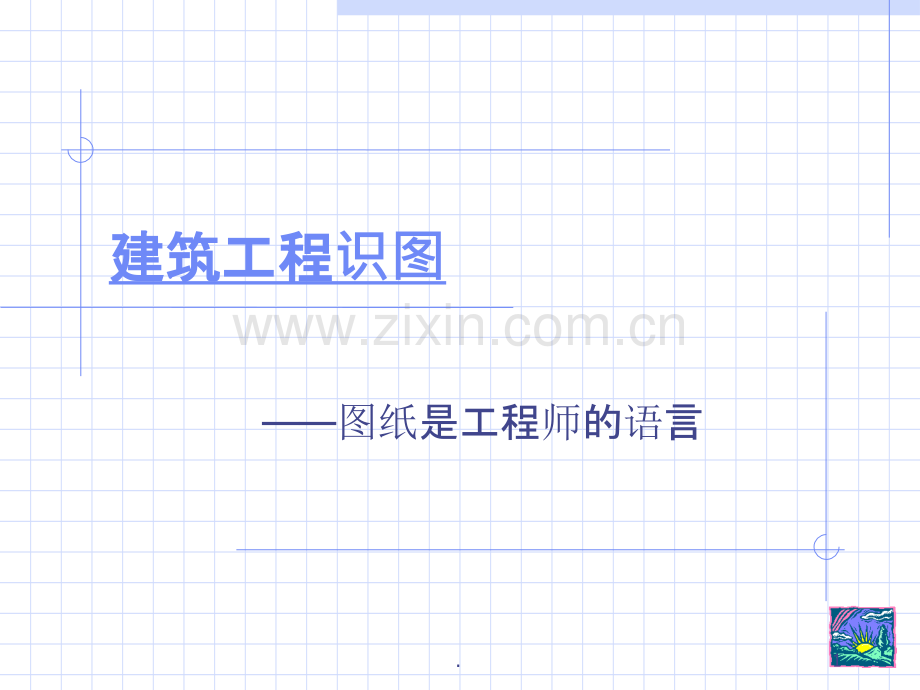

建筑工程建筑工程识图 图纸是工程师的语言1.建筑识图总论第一篇 建筑施工图识读第二篇 建筑结构施工图识读2.总论建筑工程制图n以国家建筑制图标准为依据，用图形、符号、带注释的围框、简化外形表示其系统、各部分之间相互关系及其联系，并以文字说明其组成建筑工程制图的主要内容n建筑施工图n结构施工图n设备施工图：电气、给排水、采暖与通风3.第一篇 建筑施工图识读第一章 投影的基本知识第二章 立体的投影第三章 建筑制图的基本知识第四章 房屋建筑施工图的主要内容4.第一章 投影的基本知识投影的基本概念和分类正投影的基本特征三面正投影平面立体上点、直线和平面的投影5.投影的基本概念和分类投影的概念（手影）n投影中心、投影线、投影面、投影图投影的分类n中心投影n平行投影w正投影w斜投影6.平行投影7.正投影的基本特性全等性积聚性类似性8.全等性9.积聚性10.类似性11.三面正投影三面正投影图的形成三面正投影图的展开三面正投影图的投影规律n长对正、高平齐、宽相等三面正投影图的作图方法（举例）12.三面正投影图的形成13.三面正投影图的展开14.平面立体上点、直线和平面的投影平面立体上的点点的投影n点的标注、重影点、体上的点的投影（举例）平面立体上直直线的投影平面立体上平面平面的投影15.平面立体上直线的投影投影面的平行线n只平行于一个投影面投影面的垂直线n垂直于一个投影面,平行于另两个投影面一般位置线n与三个投影面都倾斜直线在空间位置的识读制图课件对应位置16.直线在空间位置的识读17.平面立体上平面的投影投影面的平行面n平行于一个投影面，垂直于另两个投影面投影面垂直面n只垂直一个投影面一般位置面n对三个投影面都倾斜平面空间位置的识读18.平面空间位置的识读判断下图所示的几何形体三面正投影图中平面ABGF、ABCDE、MNP的空间位置19.立体的投影平面体的投影曲面体的投影剖视图和断面图20.平面体的投影平面体：由平面围成的形体（梁、板、柱）基本平面体n棱柱、棱锥、棱台平面组合体的投影n基本形体叠加n基本形体切割（举例）平面组合体的阅读21.平面体的叠加22.平面组合体的阅读23.曲面体的投影基本曲面体的投影n圆柱、圆锥、球体基本曲面体截切.n圆柱的截切n圆锥的截切n球的截切24.剖视图和断面图剖视图的形成（杯形基础）剖视图的特性剖视图的种类剖面图的表示方法（图示）断面图的形成断面图的画法25.剖面图的特性假想的剖切平面必须是投影面的平行面假想的剖切平面应通过形体孔、洞、槽的中心线剖到的面的轮廓线用粗实线绘制剖切平面没有剖到，但沿投射方向可以看到的部分用中粗实线绘制未剖到的面，也未看到的面，剖面图中不予表示为了使剖面图更加清晰，应在剖到面中画上剖面线26.剖面图的种类全剖面图半剖面图阶梯剖面图局部剖面图分层剖面图27.全剖面图28.半剖面图29.阶梯剖面图30.局部剖面图31.分层剖面图32.断面图的形成33.断面图的画法移出断面中断断面重合断面34.中断断面35.重合断面36.第三章 建筑制图的基本知识制图工具n图板、丁字尺、三角板n绘图仪器：圆规等制图标准n图幅、标题栏、会签栏、图线、字体、比例、尺寸标注(详图编号、坡度与坡向、对称符号）37.第四章 房屋建筑施工图的主要内容建筑工程图的基本知识建筑总平面图建筑平面图建筑立面图建筑剖面图建筑详图墙身详图楼梯详图38.建筑工程图的基本知识建筑工程图的产生、分类及编排次序图纸索引图纸中常用的符号和记号标准图施工图的图示特点施工图的阅读方法39.建筑工程图的产生、分类及编排次序图纸设计阶段划分n方案图、技术设计阶段、施工图设计阶段图纸分类n建筑施工图w工程概况、设计依据、设计标准、施工要求n结构施工图w设计依据、自然条件、使用要求、施工要求、材料质量要求n设备施工图w给排水、采暖通风、电气40.图纸索引被索引的详图在同一张图纸内被索引的详图不在同一张图纸内被索引的详图在标准图中被索引的剖视详图在同一张图纸内被索引的剖视详图不在同一张图纸内41.图纸中常用的符号和记号定位轴线标高符号42.定位轴线43.施工图的图示特点正投影绘制比例小国标规定图例线型粗细变化44.建筑总平面图基本知识总平面图的形成和作用总平面图反映的内容总平面图的阅读（复印62页）45.总平面图的基本知识风向频率玫瑰图指北针坐标系统绝对标高、相对标高等高线总平面图例46.风玫瑰图和指北针47.坐标系统48.等高线的形成49.总平面图反映的内容表明建筑物的总体布局确定新建建筑物定位方法表明建筑物首层地面的绝对标高风向和朝向了解地形50.建筑平面图学习平面图应具备的知识n开间和进深n建筑面积和使用面积平面图的形成和作用n反映平面形状、大小和房间的布置、墙柱位置、厚度、材料、门窗的位置、大小、开启方向平面图的识读（教材132）51.建筑立面图基本知识n檐口、散水、勒脚立面图的形成和作用n反映建筑物的艺术处理n反映房屋的外貌和立面装修做法 立面图的识读（教材134页）52.建筑剖面图基本知识n层高和净高n建筑标高和结构标高剖面图的形成和作用n表示建筑物内部的结构形式、分层情况、各部分的竖向联系、材料及高度。剖面图的识读（教材137、138页）53.建筑详图详图的特点：n大比例n全尺寸n详说明详图的分类n节点详图n房间详图n构配件详图54.墙身详图基本知识n过梁、圈梁、泛水墙身详图的识读（教材138页）55.楼梯详图基本知识n楼梯的组成n板式楼梯、梁板式楼梯n踏步尺寸b=250350 h=120175楼梯详图的内容n楼梯平面图n楼梯剖视图n楼梯节点详图:栏杆、扶手及踏步楼梯详图的识读56.建筑结构施工图识读 建筑结构施工图识读n建筑结构应满足的功能n建筑结构的分类建筑结构识图的基本知识n概述n建筑结构施工图的主要内容n钢筋砼结施平面表示方法57.建筑结构应满足的功能安全性：在预计使用期限及突发的偶然事件后，能保持必要的整体稳定性适用性：正常使用时，能具有良好的工作性能，满足预定要求耐用性：材料在正常维护下，不发生变化，不影响建筑物的正常使用58.建筑结构的分类建筑结构：在房屋建筑中，由构件组成的能承受“作用”的体系。按所用材料分按承重结构类型分59.按所用材料分砌体结构钢筋砼结构钢结构木结构60.按承重结构类型分砖混结构：砌体和其他材料框架结构：纵梁、横梁和柱组成的结构框架剪力墙结构：增设厚度大于140的钢筋砼墙剪力墙结构：纵横的钢筋砼墙组成筒体结构：钢筋砼墙围成的排架结构：屋架、柱、基础组成61.概述结构施工图的种类钢筋砼结构图钢结构图62.结构施工图的种类结构布置平面图n基础平面图n楼层结构图剖面图节点详图构件图63.钢筋砼结构图钢筋砼结构钢筋砼结构图的内容n平面图、剖面图、详图钢筋的标注及图例钢筋砼梁配筋图的识读（复印147）64.(1).(1).钢筋分筋分类w 光面光面圆钢筋筋 w按外形分按外形分 w 螺螺纹钢筋筋 w HPB235w按按强度等度等级分分 HRB335w HRB400w RRB400w 普通碳素普通碳素钢钢筋筋w按化学成份分按化学成份分w 普通低合金普通低合金钢钢筋筋 w 碳素碳素钢丝w 刻痕刻痕钢丝w按机械性能分按机械性能分 钢丝及其制品及其制品w 钢绞线w 冷拔低碳冷拔低碳钢丝w 钢筋砼结构65.按按钢筋在筋在砼中的作用的分中的作用的分类：受力筋受力筋受拉受拉钢筋筋弯起筋弯起筋 受受压钢筋筋构造筋构造筋分布筋分布筋架立筋架立筋 箍筋箍筋66.dD平直长度钢筋末端筋末端180180弯弯钩 （2)2)1 1、钢筋弯筋弯钩的形式的形式 67.钢筋末端筋末端135135弯弯钩 2.2.钢筋末端需作筋末端需作135 135 弯弯钩时，、级钢筋筋的弯弧内直径不的弯弧内直径不应小于小于钢筋直径的筋直径的4 4倍倍 ，弯，弯钩后后的弯后平直部分的弯后平直部分长度度应符合符合设计要求要求；68.钢筋末端筋末端9090弯弯钩3.3.钢筋做不大于筋做不大于9090的弯折的弯折时，弯折，弯折处的弯的弯弧内直径不弧内直径不应小于小于钢筋直径的筋直径的5 5倍。倍。69.常用常用钢筋符号与筋符号与图例例图例或符号例或符号名名 称称公称直径公称直径HPB235HPB235级钢筋筋8-208-20mmmmHRB335HRB335级钢筋筋8-25mm28-40mmHRB400HRB400级钢筋筋8-25mm28-40mmRRB400RRB400级钢筋筋10-2810-28mmmm带半半圆弯勾的弯勾的钢筋筋无弯勾的无弯勾的钢筋筋带直弯勾的直弯勾的钢筋筋70.钢筋砼结构砼的等级nC10C60保护层n1070钢筋砼梁71.钢筋砼梁72.钢结构图型钢的种类及其尺寸标注型钢的连接n焊接、铆接、螺栓连接钢屋架结构图的内容n表明钢屋架的形式、大小、型钢的规格、尺寸、杆件的组合和连接情况。常用符号nGWJ18-1、上下弦杆、腹杆、节点板73.型钢的种类及其尺寸标注等边角钢、不等边角钢工字钢、槽钢方钢、扁钢圆钢、钢管钢板、起重机钢轨74.等边角钢、不等边角钢75.工字钢、槽钢176.方钢、扁钢177.圆钢、钢管178.钢板、起重机钢轨179.建筑结构施工图的主要内容基础平面图及详图地沟的构造详图楼层结构平面布置图及详图钢筋砼梁详图钢筋砼柱结构详图楼梯结构详图80.钢筋的标注及图例钢筋的表示方法钢筋的画法钢筋在平面、立面、剖面中的表示方法n钢筋在平面图中的表示方法n钢筋在立面图、断面图中的配置方法81.装饰装修工程施工图82.83.大堂平面及大堂平面及A A立面立面84.大堂平面及大堂平面及B B立面立面85.衣帽衣帽间平面及平面及C C立面立面86.87.88.89.休息室平面及休息室平面及D D立面立面90.91.92.过厅平面及平面及A A立面立面93.过厅平面及平面及B B立面立面94.过厅平面及平面及C C立面立面95.过厅平面及小平面及小桥D D立面立面96.97.98.中餐中餐厅平面及平面及A A立面立面99.中餐中餐厅平面及平面及B B立面立面100.中餐中餐厅平面及隔断平面及隔断A A立面立面101.隔断立面及平面隔断立面及平面102.103.104.105.106.中餐中餐厅平面平面及及圆柱立面柱立面107.108.109.110.111.顶棚装棚装饰平面平面图112.大堂大堂顶棚棚113.中餐中餐厅顶棚棚114.过厅顶棚棚115.
