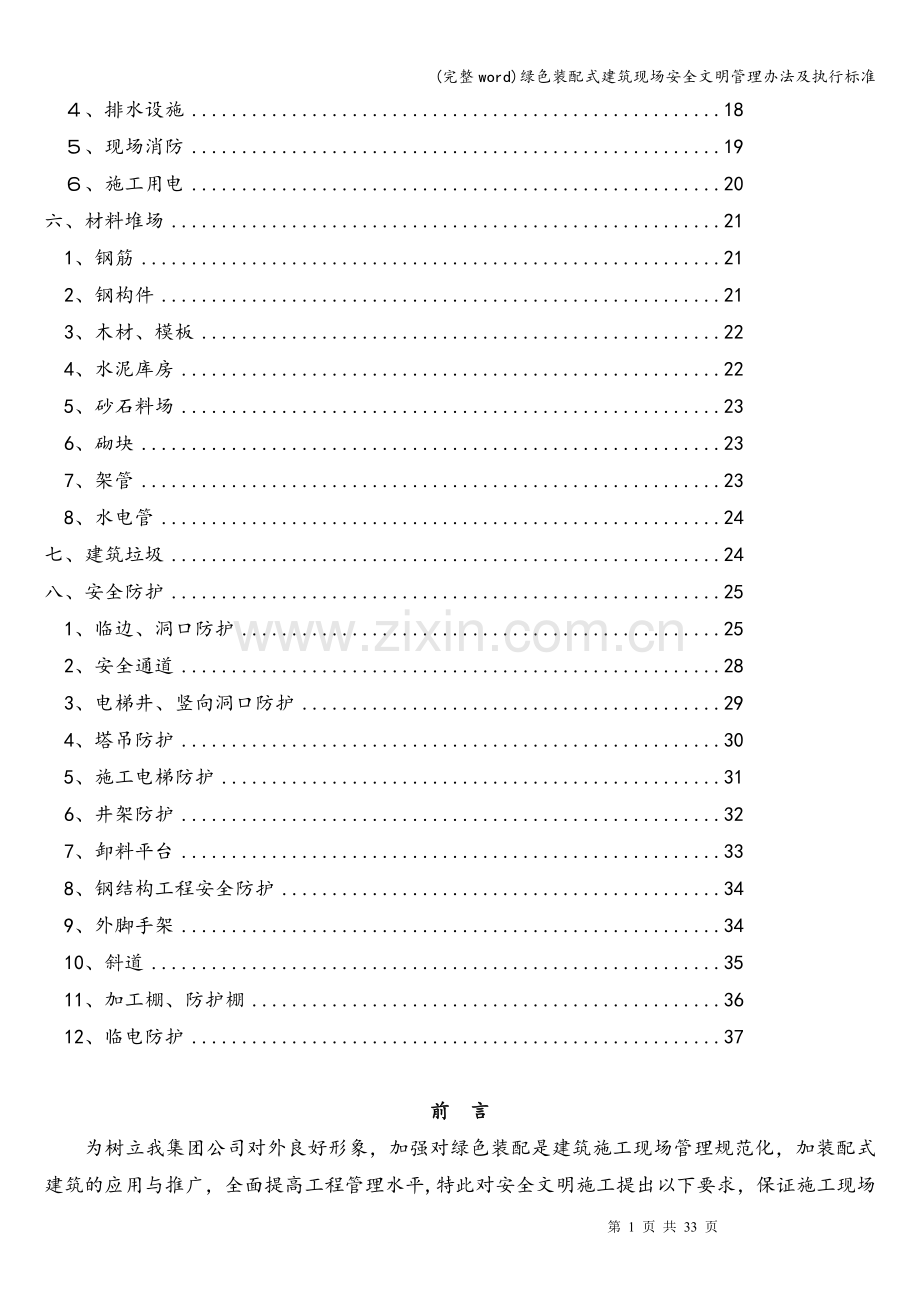

(完整word)绿色装配式建筑现场安全文明管理办法及执行标准绿色装配式建筑现场安全文明管理办法及执行标准目 录前 言4一、工地外貌41、大门42、围墙5二、现场图牌61、八牌二图62、安全警示镜(牌）73、办公室门牌74、办公室内图牌85、材料标识牌86、其它标牌9三、临建91、现场办公室102、会议室103、门卫室114、宿舍125、食堂126、厕所及浴室137、医疗室148、文化活动室149、吸烟室和饮水室1410、标准养护室14四、人员形象15五、道路及水电151、道路及场地硬化152、工地洗车台163、扬尘监控系统设施及现场裸露土覆盖措施17、排水设施18、现场消防19、施工用电20六、材料堆场211、钢筋212、钢构件213、木材、模板224、水泥库房225、砂石料场236、砌块237、架管238、水电管24七、建筑垃圾24八、安全防护251、临边、洞口防护252、安全通道283、电梯井、竖向洞口防护294、塔吊防护305、施工电梯防护316、井架防护327、卸料平台338、钢结构工程安全防护349、外脚手架3410、斜道3511、加工棚、防护棚3612、临电防护37前 言为树立我集团公司对外良好形象，加强对绿色装配是建筑施工现场管理规范化，加装配式建筑的应用与推广，全面提高工程管理水平,特此对安全文明施工提出以下要求，保证施工现场的安全零事故，文明施工达到国家标准要求。此标准作为施工单位安全文明施工措施费的计取依据，并与工程款挂钩。装配式建筑施工单位严格按此标准积极组织实施。一、工地外貌1、大门工地大门位置宜结合项目总平面设计，与正式大门方位相符。统一采用门楼式大门，门洞净高5m、净宽8m.门扇框为金属管焊制，门面为1。2mm厚钢板焊接;门扇为对开，高2m，宽8m；门扇底色为白色，中间1m宽蓝色；中间蓝带处均匀分布“企业名称四个反白黑体字。门柱1m1m采用L40角钢焊接而成，外包薄铁皮；门柱基础1。4m1。4m，埋深1m,采用C20砼；门柱地面以上高6.5m,从地面起2m为蓝色,25m高处为白色。门楣为灯箱制作，1.5m10m，门楣为蓝色，标志及字体反白;门楣的内外两侧均有标志与文字，字体均为反白黑体字。在门卫室一侧开职工出入口并设置打卡机，打卡进出入门口.在大门内外门口两侧均应设置绿化带区域。2、围墙工地实行封闭式管理,现场四周除出口通道外均设置连续封闭的围墙。围墙施工应结合工程设计及营销等多种因素考虑以避免后期施工中返工，当无特殊要求时参照以下方案施工。外围墙：按设计正式围墙施工（未设计时采用砖砌围墙，市区主要路段围墙高2。5m、一般路段围墙高度2m，墙体内外抹20mm厚1：3水泥砂浆,刷白色涂料,其中围墙上端0.2米高和下端0。3米高刷蓝色涂料.墙上图案为卓达标识、标语、品牌宣传等）。内围墙：采用彩钢板（蓝色）围挡，高度1.8m.二、现场图牌1、八牌二图工地大门内一侧设置“八牌二图：卓达标识牌、工程概况牌、工程效果图、管理人员名单牌、施工总平面图、入场须知牌、安全生产牌、文明施工牌、消防保卫牌、安全无重大事故倒计时牌.图牌做法:不锈钢架、框灯箱，灯箱尺寸1。2m0。8m；平直板材复户外写真图牌,颜色为白色，红色标题，内容为蓝字。2、安全警示镜（牌） 在施工区入口处设置安全帽牌和安全警示镜，提醒施工人员进入施工现场必须戴安全帽，对镜整理防护用品穿戴情况。图牌采用不锈钢钢架，高2。2m，宽1.2m。3、办公室门牌材质:不锈钢拉丝板.尺寸：289厘米（长宽）,标志尺寸为4.54.5厘米，字小于标志(1：0。8)。颜色：蓝标、黑字.位置:正面贴于门上。4、办公室内图牌图牌内容主要为岗位职责制度牌、施工进度图等。材质：KT板写真.红色标题、蓝色黑体字内容，镶灰色边框。规格：3955厘米办公室文员岗位职责A、负责工程建设文件的收集、整理、归档、移交；B、负责内部文件的打印、收发、登记、保管；C、负责部门资产的申报、领用、保管、借用登记；D、负责工程部印章的使用及管理； E、负责本部门监理合同、施工合同、采购合同的管理；F、负责做好相关会议的记录工作，会后整理成为会议纪要； G、为本部门及人员做好财务接口和考勤工作；H、完成领导交办的其他工作。卓达宣化新型建材产业园专业工程师岗位职责A、协助工程部经理（或助理）工作；B、编制项目工作计划和方案；C、参与项目招投标工作（文件审核、踏勘及答疑等）D、负责设计变更、洽商、签证、进度款和结算款的审核工作；E、审查并汇总施工图纸存在问题，参加设计交底和施工图纸会审；F、审核施工组织设计（方案）和总进度计划，监控实施情况，并及时进行调整；G、负责甲供材料/设备进场计划的制定和审核工作，参加进场验收；H、定期组织质量及安全文明施工检查，组织施工各阶段的验收；I、解决施工过程中存在的技术问题，对工程质量事故或问题提出处理意见；J、负责监督施工单位建立符合公司品牌形象要求的工地环境；K、填写工作日志；L、完成领导交办的其他工作。卓达宣化新型建材产业园5、材料标识牌在材料堆放区摆放或悬挂材料标识牌。（1）落地式材料标识牌：宽高=400300mm，采用铝塑板制作，周边采用30mm不锈钢包边,面层采用户外车贴，底为白色，字为蓝色；底座用40角钢做十字型，立柱用20角钢，面漆为白色.(2)悬挂式材料标识牌：宽高=200150mm，采用铝塑板制作,周边采用30mm不锈钢包边，面层采用户外车贴，底为白色，字为蓝色。6、其它标牌(1）施工区域安全标志醒目。安全标志有：必须戴好安全帽、禁止吊篮载人、禁止烟火、禁止入内、当心触电、当心吊物、高处作业必须系好安全带、当心落物等，分别悬挂于施工现场相应位置.（2)危险区域禁令标志明显。在预留洞口、坑井口、通道口边、危险机械等区域设置明显的禁令标志牌与防护栏杆，在配电室、电焊气割场所设置明显的禁令标志牌与防火措施.(3）现场要求所有的机械设备均做到一机一牌制，安全操作规程及操作人员的岗位责任。三、临建办公区、生活区、施工区分开设置，用围墙形成封闭管理,并应划分属地管理责任区，设置责任区图牌.要求规划布置合理，环境卫生整洁优美，水电到位，设施齐全。办公区和生活区应部分绿化,设置垃圾箱，专人负责洒水和打扫卫生，垃圾定期及时清运。工地内办公区用房包括：会议室、建设单位/监理/施工单位管理人员办公室、厕所、医疗室、文化活动室、门卫室等；承建单位生活区宜工地外就近租赁或设在最晚开发的范围内以减少搬迁影响，工地内生活区用房包括：宿舍、食堂、厕所、门卫室等;施工区用房包括：厕所、吸烟室和饮水室、标准养护室等。工地内临建房(食堂除外）统一采用不燃型夹芯彩钢板活动房。标准规格为双层或三层,活动房骨架为方管、角钢、工字钢等型钢制作。1、现场办公室办公室墙面为本色,室内顶棚为石膏板吊顶，室内地面为地板砖。办公室内必须张挂有相应岗位的岗位责任制，并将施工平面图、进度图、管理机构图、质量方针、质量目标等内容制成标牌上墙。办公室用品摆放整齐有序，环境卫生要求保持清洁，无污物和污水。2、会议室会议室设在一层，墙面为本色，室内顶棚为铝扣板吊顶、地面为地板砖，窗帘为蓝色，高档长方形会议桌,上面摆放公司桌旗、绿化盆景。卓达宣化新型建材产业园3、门卫室工地和生活区大门处设置门卫室并配备门卫，门卫必须24小时值勤，值班人员必须穿统一的制服，并建立值班制度，实行人员出入登记和门卫人员交接班制度，加强对工地进出人员及车辆的管理。门卫室采用彩钢板活动房,保持其本色,蓝檐、蓝脚；地面为水泥地。 警卫室4、宿舍宿舍区与施工区分开,设置大门和门卫室。宿舍外形为彩钢板活动房，室内为水泥地面。宿舍内采用上下床铺、严禁使用通铺，宿舍外墙张贴宿舍管理制度、宿舍人员一览表等图牌. 每幢宿舍前统一制作晾衣区，楼层上下放置垃圾箱,指定专人负责宿舍及生活区环境卫生。做到宿舍清洁卫生,美观舒适，被褥叠放整齐，生活用品摆放整齐，窗明地净。5、食堂项目部根据就餐人数，建立职工食堂。食堂与厕所、垃圾站等污染源的距离不宜小于30m，且不应设在污染源的下风侧。食堂所有墙体采用MU10灰砂砖，M5水泥砂浆砌筑，外墙180mm厚，内墙120mm厚，高3m；基础采用条形砖基础，参照围墙基础大放角做法；食堂内外墙体均抹20mm厚1:3水泥砂浆，内外墙刷白色涂料;操作间内900mm高墙体和灶台、工作台均贴白色瓷砖；食堂地面80mm厚C15砼垫层铺地砖，食堂室内地面均高出室外地面150mm；食堂屋架采用型钢骨架，蓝色镀锌铁皮瓦屋盖。食堂应设置隔油池，食堂外应设置密闭式泔水桶，并应及时清理.食堂地面排水良好,安装排风扇,冰柜等设施,做到生熟食品分开加工与储存。食堂内配备防蝇、虫、鼠等设施，地面、台面时刻保持整洁状态，对餐饮器具、食堂区域定期消毒,不得有垃圾、污泥、积水现象。内墙悬挂责任制、卫生须知、食堂管理制度、健康证、卫生许可证等.人员着装：白色厨师服、白色厨师帽、白色口罩。炊事员有卫生健康证，并按规定定期体检。6、厕所及浴室工地内应布置男女厕所及浴室，采用彩钢板活动房，地面铺设地砖.厕所设自动冲水设备，蹲位比例1：25，内设隔墙、小便槽，浴室有更衣间。卫生间应设专人管理，及时冲刷干净，喷洒药物消毒,防止蚊蝇。7、医疗室工地内应设卫生医疗室，配备常用药品、救护担架和保健急救箱。项目部与就近医院取得联系，并签有就医协议开辟24小时救护绿色通道。8、文化活动室现场设置文化活动室（场所面积：500人以下不小于30;500人以上不小于50），并配备电视机、棋盘、台球桌、乒乓球台等其他体育和娱乐设施，配备报刊、杂志等刊物，制定管理制度并由专人负责管理。9、吸烟室和饮水室工地现场应设置简易吸烟室和饮水室，采用彩钢板活动房。 10、标准养护室施工现场设置标准养护室，建议尺寸不得小于12，标养室分工作间和养护间，其中工作间不少于4，养护间必须安装养护室温湿度自动控制仪,养护架采用角钢拼接，工作间与养护间之间须安装密闭门，确保养护室温度为202，湿度为95%以上。养护间须设置温湿度计，每天上、下午各记录一次。工作间须挂设管理制度牌等标识牌，并配备数量充足的试模及试块制作工具。四、人员形象对项目部管理人员应制定严格的行为规范准则。项目部所有管理人员和一线施工人员要求统一着装，并佩带证明其工作职责的胸卡。胸卡内容有：姓名、照片、岗位、职务等,胸卡证统一制作、发放。安全帽标志统一，管理层和操作层安全帽的颜色要区分开.五、道路及水电1、道路及场地硬化施工区、生活区、办公区主要道路必须进行硬化，并构成环型通道;搅拌站周围及砂、石堆料场必须进行硬化处理.项目部派专人负责道路每日洒水和清扫工作.临时道路尽量结合总平面设计的正式道路,将临时路与永久路相结合以节约成本。如项目总图出图进度能够保证，则正式道路路基及管线可先施工,作为临时施工道路使用，标高按正式道路最终完成面标高预留200进行控制（预留高度待入伙前再施工）；如项目总图出图进度不能够保证，临时施工道路规划时，也应尽量和方案图中的小区道路定位一致。临时道路做法：大门内外10m范围道路宽8m,硬化采用C30砼300mm厚；施工现场道路主路宽6m，次路宽4m，硬化采用C20砼200mm厚。场地硬化采用C15砼100mm厚。2、工地洗车台主要施工大门处须设置（自动)洗车台，确保出行车辆洁净，不污染场外道路。洗车台四周设置沟槽，用于冲洗水回收，节约水资源。洗车台两旁喷水杆上挂设“车辆冲洗处”、“责任牌”、“管理制度”等图牌。3、扬尘监控系统设施及现场裸露土覆盖措施（1）建立远程监控系统，对施工现场各个部位的扬尘污染情况实施动态监控，远程监控系统前端摄像头等设备主要安装在建筑起重机械设备顶端、施工现场出入口及现场周边等部位。需制定专人对监控系统进行日常维护保养，确保每个监控点都能正常运行。施工现场远程监控系统应与市建设局、各城区建设管理局联网。（2）开挖完毕的土方、非施工作业面的裸露地面及砂石料等易产生扬尘的细颗粒建筑材料必须进行覆盖。4、排水设施施工区、办公区、生活区及道路两侧修筑排水沟,全场区排水系统必须保持畅通，地面无积水。施工道路两侧雨水沟渠的砌筑要牢固，沟渠两侧要采用水泥砂浆抹面，防止暴雨冲刷时沟渠侧壁倒塌；场地内雨水沟渠与市政雨水井驳接前需要设置沉砂池，沉砂池要定期清淤避免阻塞市政雨水管井。施工场地内的雨、污水尽量分开排放，如不能分开排放也需设置专门的污水管，对污水进行收集并处理后才能排放。污水的排放需要提前向城管部门申请并办理有关手续，避免施工过程中手续不全而遭致处罚。如室外管线设计在主包单位进场前已出图,可考虑临时道路与正式道路相结合，一些主要管网和化粪池提前分判、提前施工。如化粪池离道路较近且开挖时会影响道路,应尽可能在道路施工前完成化粪池施工。提前完成的化粪池在今后施工期间可作为蓄水池、养护池或临时化粪池等多种用途.5、现场消防项目部应编制消防安全专项方案，制定消防器材管理制度与消防器材平面布置示意图,按规定对消防器材配置齐全。在不同区域配备不同的消防器材，定期检查，及时更换和补充，保证消防器材有效使用。在现场设置专用的消防给水管网与消防通道，注意各部位的安全防火距离.组织防火领导小组与义务消防队，制定各部位,各工种的一系列防火制度，严格防火管理，确保工地防火安全。现场应设消防水池，并配备增压水泵，随建筑物设消防竖管，竖管每层设置消火栓口,并配置水带和水枪。消防水池大小可根据实际情况确定,墙体采用MU10灰砂砖，M5水泥砂浆砌筑,20m厚1：3水泥砂浆抹面。施工现场应根据实际情况配置一定数量消防器材，施工层配备灭火器不少于4个,非施工层一般按每一楼层在楼梯口设置2只灭火器。施工现场沿主施工道路每隔80米设置1个消防器材集中点，内配备消防斧、消防铲、消防桶、灭火器，底部MU10灰砂砖，M5水泥砂浆砌筑消防砂池，外侧及顶面20mm厚1:3水泥砂浆抹面。 6、施工用电施工现场临时用电必须采用TN-S系统，符合“三级配电两级保护”,达到“一机一闸一漏一箱的要求。电工应持证上岗,安装、巡查、维修或拆除临时用电设备和线路由电工完成。施工现场临时用电应编制专项方案、定期检查，并建立安全技术档案。六、材料堆场现场内各种材料应按照施工平面图统一布置,分类码放整齐，材料标识要清晰准确。1、 钢筋 钢筋应架空堆放，避免与土壤接触.底部采用砼梁,宽30cm，高25cm，C30砼；钢筋两侧采用0。6m高16槽钢或工字钢围挡，围挡间距1。2m，槽钢埋入砼梁内不少于200mm.钢筋堆放高度不得超过两侧槽钢高度。 2、钢构件 钢构件分类、分区域堆放，做到“一头齐，设材料标识牌及警示标识牌。不同构件垛之间净距1500mm.腹板高度500mm的不超过2层，腹板高度800mm的构件严禁叠放，应有防倾覆措施. 3、木材、模板 木材、模板堆放要求上盖下垫，地面硬化、不积水,堆放限高2米。4、水泥库房水泥存放搭设专用仓库，库房要干燥。地面垫板要离地30cm，四周离墙30cm，堆放高度10袋,按照到货先后依次堆放，尽量作到先到先用，防止存放过久。悬挂标识牌，标注清楚生产厂家、标号、数量、生产日期、进货日期、检验状态等。5、砂石料场砂石料堆放要求场地硬化、地面不积水，可砌1.2m高240mm厚砖挡墙，防止跟其它材料交叉污染,堆放高度不能超过砖墙高度。建议采用砼预制块代替砖砌矮墙。悬挂标识牌，注明产地、日期等.6、砌块砖砌块堆放要求场地硬化,地面不积水，下垫上盖，不同尺寸砌块分类堆放，堆放高度2米。防护棚可采用钢管搭设或定型化设施，上部可采用彩钢板作为盖板。7、架管架管堆放要求场地硬化、地面不积水，堆放限高1.2米，采用搭钢管架子堆放限高2米,对生锈的钢管必须刷防锈漆进行保护。8、水电管水电管材堆放区采用钢管搭设,材料堆放离地100120mm,上部设盖板，可采用彩钢板作为盖板。七、建筑垃圾施工现场应设置建筑垃圾堆场，施工中产生的垃圾应堆放到指定的垃圾池，并按照可回收垃圾、不可回收垃圾进行分类集中,裸露面进行覆盖，应及时组织将垃圾清理运走。垃圾池制作要求:砌砖再抹灰，周边设置要有效排水沟，保持垃圾池不积水，垃圾池限高1.5米，宽度3米,长度5米（宽度及长度可根据垃圾量多少适当放大或缩小）.八、安全防护1、临边、洞口防护（1）水平洞口防护边长在25200mm（含200mm）的水平洞口防护:采用洞口楔紧2跟木枋(立方），上盖18mm厚木胶合板用铁钉钉牢,面层刷红白相间的警示油漆间距20cm角度45.边长在200500mm（含500mm）的水平洞口防护：采用洞口上部盖18mm厚木胶合板用8膨胀螺栓固定,面层刷红白相间的警示油漆间距20cm角度45.边长在5001500mm（含1500mm）的水平洞口防护：采用洞口上部铺木枋（立放）400mm，上盖18mm厚木胶合板用铁钉钉牢，木枋侧面与地面之间的缝隙也用18mm厚木胶合板封严，面层刷红白相间的警示油漆间距20cm角度45。洞口周边设置交圈的48钢管防护栏杆，防护栏杆的水平杆、立杆刷间距为400mm红白相间油漆，并在最上一道水平杠处悬挂“当心坠落”警示标志。所以水平杆控制伸出立杆外侧100mm。边长在1500mm以上的水平洞口防护：洞口周边设置交圈的48钢管防护栏杆，立杆间距不大于1800mm，防护栏杆下部设置200mm高18mm厚木胶合板挡脚板,防护栏杆的水平杆、立杆以及挡脚板，必须刷间距为400mm红白相间油漆,防护栏杆外立面满挂密目网并在最上一道水平杠处悬挂“当心坠落”警示标志。（2）临边防护基坑临边防护：基坑开挖深度超过2m时，必须搭设基坑临边防护栏杆。基坑临边防护栏杆采用钢管搭设，设置三道水平杆，立杆间距不大于1。8m，立杆打入地面以下深度700mm(若基坑顶面有砼压顶梁则预埋118钢筋，深度500mm、外露150mm,与立杆焊接）,防护栏杆下部设置200mm高18mm厚木胶合板挡脚板，防护栏杆的水平杆、立杆以及挡脚板，必须刷间距为400mm红白相间油漆。防护栏杆靠基坑侧满挂密目安全网，在醒目处悬挂“当心坠落”警示标志,并设置夜间警示灯。基坑排水沟设置在防护栏杆外侧，采取有组织排水。楼梯临边防护楼梯及休息平台临边采用48钢管防护栏杆,水平杆二道（需要挂设安全网的位置为三道水平杆）；防护栏杆的水平杆、立杆必须刷间距为400mm红白相间油漆；防护栏杆立杆固定方式：采用冲击钻钻孔,打入118钢筋,深度200mm、外露150mm，与立杆焊接；建筑物有裙楼的，裙楼部分的楼梯防护栏杆必须挂安全网。建筑物无裙楼的在14层标准层楼梯防护栏杆必须挂安全网。其他楼层根据各单位实际情况或地方要求确定是否挂安全网。楼梯间必须设置照明,采用36V低压供电，并设置灯罩。楼层、屋面临边防护当临边窗户或屋面女儿墙高度800mm，外侧高差大于2000mm时，需要搭设临边防护;楼层临边防护栏杆采用48钢管搭设，水平杆设置三道立杆间距不大于1800mm，防护栏杆下部设置200mm高18mm厚木胶合板挡脚板；立杆与建筑物必须有牢固的连接。有结构柱处采用钢管抱箍方式拉结,其余部位采用冲击钻,打入118钢筋，深度200mm、外露150mm,与立杆焊接，并每隔2根立杆设置一斜拉杆，底部打入118钢筋与拉杆焊接,深度80mm、外露150mm。也可利用原有外架连墙杆预埋的短钢管与立杆用旋转扣件连接；防护栏杆的水平杆、立杆以及挡脚板,必须刷间距为400mm红白相间油漆；作业层的防护栏杆高度不低于1200mm，屋面层防护栏杆不低于1500mm,第一道离地200mm，第二道离地850mm。2、安全通道在进入建筑物入口处，或建筑物边物体坠落半径范围内的人行横道处均需设置安全通道；安全通道采用48钢管搭设，长度为36m（根据建筑物高度确定危险半径）、宽度为4m、高度为3.8m。安全通道防护棚采用双层防护，两层之间距离为800mm，顶层铺脚手板、下层铺50100木枋350,上钉18mm厚木胶合板。安全通道防护棚顶层设置防护栏杆,高度1200mm，两道水平杆，栏杆刷间距为400mm红白相间油漆,除入口处外其余三面满挂密目安全网.安全通道防护棚两侧应设置八字撑，并满挂密目安全网；安全通道防护棚进口两侧应搭设钢管立柱(900900）,在安全通道防护棚进口处张挂安全警示标志牌和安全宣传标语;安全标牌制作底板采用PVC板或铝塑板，面层采用户外贴膜。3、电梯井、竖向洞口防护电梯井门洞安装1800mm高立式钢筋防护门，钢筋直径1416，竖向钢筋间距不大于150mm；底部安装200mm高、1mm厚钢板,刷红白相间警示油漆间距400mm；钢筋防护门的四个角焊接5mm厚150150mm钢板，8膨胀螺栓与电梯井墙体固定；电梯井洞口防护门均刷蓝色油漆；电梯井井道内挂设安全平网,作业层以下每隔10米设置硬质全封闭，0。000处为第一层全封闭层；每2层全封闭层中间设置1道水平网.窗台低于80cm的窗洞等竖向洞口，如外侧落差大于2m时，需加设1200mm高防护栏杆;洞口宽度1800mm的采用单立杆，冲击钻钻孔，打入118钢筋，深度200mm、外露150mm，与立杆焊接；洞口宽度1800mm的按照“楼层、屋面临边防护”要求搭设防护栏杆。4、塔吊防护塔吊附墙位置需要搭设操作平台，设置1200mm高防护栏杆,刷红白相间警示油漆。塔吊底层需要设置1600mm高防护栏杆，刷红白相间警示油漆，居中位置设置钢筋防护门，门框及骨架采用2550mm方钢焊接制作，骨架内钢筋直径为1416，竖向钢筋间距不大于150mm，刷蓝色油漆,上锁。门上悬挂“禁止攀登”安全警示标志;塔吊楼层洞口按照“水平洞口防护”防护要求搭设防护栏杆。5、施工电梯防护施工电梯底面吊笼入口处需搭设安全通道，做法同“2、安全通道”；施工电梯应单独搭设架体与外架完全分开,施工电梯平台脚手架两侧应设置之字斜撑,每层平台两侧应设置2道防护栏杆，高1200mm，底部设置200mm高18mm厚木胶合板挡脚板；挡脚板和防护栏杆均刷红白相间警示油漆间距400mm，立杆内侧满挂密目安全网.施工电梯平台脚手架每层楼应设置连墙杆和八字撑，并严格按照施工方案要求采取卸载措施;平台边至吊笼之间的净距100mm;人货电梯楼层卸料平台进出口处设置金属防护门,门框及骨架用2550mm方钢焊接制作，骨架内采用厚度1mm钢板以及3030mm钢板网,刷蓝色油漆;防护门高度为1800mm，宽度1300mm，防护门外侧安装开关插销；施工电梯平台两扇门中间模板封闭，内外刷蓝色油漆，喷楼层标识.6、井架防护井架底面吊笼入口处需搭设安全通道,做法同“2、安全通道”；井架应单独搭设架体与外架完全分开，井架平台脚手架两侧应设置由上至下的连续式剪刀撑，平台内栏杆、挡脚板、安全网等做法同“5、施工电梯防护”；井架楼层卸料平台进出口处设置钢筋防护门,门框及骨架用2550mm方钢焊接制作，骨架内钢筋直径为1416，竖向钢筋间距不大于150mm，底部安装200mm高、1mm厚钢板;防护门中部设置厚度1mm宽400mm的钢板，防护门靠楼层侧安装开关插销及限位器；防护门表面刷蓝色油漆，喷楼层标识.7、卸料平台卸料平台的制作安装必须编制专项施工方案，并经设计计算后方可实施；卸料平台采用16#工字钢焊接成主框架，上铺501002000mm木枋300mm,面层18mm厚木胶合板；卸料平台必须与建筑结构有可靠连接,两侧应分别设置前后两道14.619+1斜拉钢丝绳,使用绳卡连接,禁止使用花篮螺栓进行连接，锚固预埋20U型环；钢丝绳卡固定时，绳卡数量不得少于4个,绳卡间距不少于6D,等间距排列.绳头距最后一个绳卡的长度不少于140mm，并采用细钢丝绑扎,绳卡滑鞍放在钢丝绳工作时受力的一侧，U型螺栓扣在钢丝绳的尾端一侧，不得正反交错设置绳卡。钢丝绳受力前固定绳卡，受力后要再度紧固，并拧紧到使两绳直径高度压扁1/3,作业中经常检查紧固情况；卸料平台两侧设置二道1200mm高防护栏杆，其主杆必须与主悬挑工字钢焊接固定，防护栏杆内侧满挂密目安全网，底部设置200mm高18mm厚木胶合板，立杆、防护栏杆、挡脚板均刷红白相间警示油漆间距400mm，卸料平台两侧悬挂卸载标识牌。卸料平台正面设置950（宽)575（高）mm双开门，骨架用2550mm方钢焊接制作,骨架内采用1mm厚3030mm钢板网，外侧设置安全平网。8、钢结构工程安全防护 (1)水平安全网防护 （2)外挑网防护（3）通道防护 （4)操作平台防护9、外脚手架（1）落地式脚手架立杆、水平杆、栏杆、横向斜撑为红色，剪刀撑为红白相间（每段长度为400mm）；安全网强度符合规范要求，且张挂平整，并保持整洁无破损；沿外架四周，每隔3层或10m张挂一道平网，并设置20cm高安全警示带（兼挡脚板)，第一道设于第2层水平封闭层处；警示带安装于外架外立杆的内侧，采用18mm厚木胶合板.警示带外立面采用油漆刷成红白相间的色条,色条宽150mm。一字型、开口型双排脚手架的两端必须设置横向斜撑,中间每隔6跨设置一道;高度在24m以下的封闭型双排脚手架可不设横向斜撑，高度在24m以上，除拐角应设置外，中间每隔6跨设置一道。（2)悬挑脚手架悬挑外架的警示带设于悬挑型钢的顶部,每悬挑一次设置一道；悬挑工字钢刷红白相间油漆,尺寸同警示带.其余同落地式脚手架。10、斜道 斜道应满铺脚手板，脚手板设置防滑木条。上下人斜道宽度不小于1米，立杆间距不大于1200mm，坡度值采用1:3，休息平台宽度不应小于斜道宽度。运料斜道宽度不宜小于1500mm，坡度值采用1:6.斜道两侧应设置踢脚板和双道防护栏杆（上道栏杆高度 1200mm，中间栏杆居中设置).踢脚板高度 200mm，栏杆和踢脚板表面刷红白警示色。斜道两侧挂密目安全网封闭。斜道的侧立面应设置剪刀撑。 11、加工棚、防护棚（1）钢筋、木工加工棚施工现场所有钢筋、木工加工场均需设置加工棚，在塔吊覆盖范围内的加工棚需要设置双层防护.加工棚顶面四周悬挂安全警示标语及安全警示牌。（2）防护棚施工现场所有输送泵、搅拌机、砂浆机、直螺纹机均需搭设防护棚,防护棚采用48钢管搭设。防护棚采用双层防护，两层之间距离为500mm，顶层铺脚手板、下层铺50100木枋350，上钉18mm厚木胶合板；防护棚两侧应设置八字撑,并满挂密目安全网;防护棚两头进出口处张挂安全警示标志牌和安全宣传标语；安全标牌制作底板采用PVC板或铝塑板,面层采用户外贴膜。12、临电防护（1)变压器防护变压器防护搭设材料采用圆竹和圆木，变压器四周砌筑2m高M7.5水泥砂浆MU10灰砂砖180mm宽砖墙，外侧抹20mm厚1:3水泥砂浆，围墙上端0。2m高、下端0.3m高刷蓝色色带；居中位置金属防护门,门框及骨架用2550mm方钢焊接制作，骨架内采用厚度1mm钢板以及3030钢板网,刷蓝色油漆、上锁。门上悬挂“当心触电、禁止入内安全警示牌。（2）配电房配电房墙体采用M7。5水泥砂浆MU10灰砂砖180mm宽砖墙砌筑，3米高，现浇钢筋砼屋面板，内外侧抹20mm厚1：3水泥砂浆，外刷白色涂料，上端0.2m高、下端0。3m高刷蓝色色带.配电房内电缆沟、消防砂池用M7.5水泥砂浆MU10灰砂砖120mm宽砖墙砌筑，外侧、顶面抹20mm厚1:3水泥砂浆。配电房内悬挂操作规程牌，配电柜上贴电路系统图.(3)电线、电缆敷设电线可以架空、桥架敷设,不可以埋地；电缆可以选用架空、桥架、埋地敷设。(4）配电箱施工现场一、二级配电箱应设置防护棚。防护棚采用可装拆式钢板网利用角钢和螺栓进行组装。防护棚高2m、宽1。4m、长17m，压顶外挑1 0cm，高12cm。防护棚地面应做硬化处理，地面应干净整洁，不得堆放妨碍操作、维修的物品。（5）楼层用电布设主线走向不能固定在外加上.楼层内的电缆、电线必须采用瓷瓶架空；楼通道内的照明可以选用预埋PVC套管走线或直接利用水电安装已完管线接线。（6)低压照明安全要求比较潮湿或灯具离地面高度低压2.5米等场所的照明，电源电压不应大于36V；潮湿和易触及带电体场所的照明，电源电压不应大于24V；特别潮湿场所、导电良好的地面、锅炉或金属容器内照明，电源电压不应大于12V。 第 32 页 共 33 页
