建筑物理(第四版)刘加平课后习题答案第4章.doc

(完整word)建筑物理(第四版)刘加平课后习题答案第4章

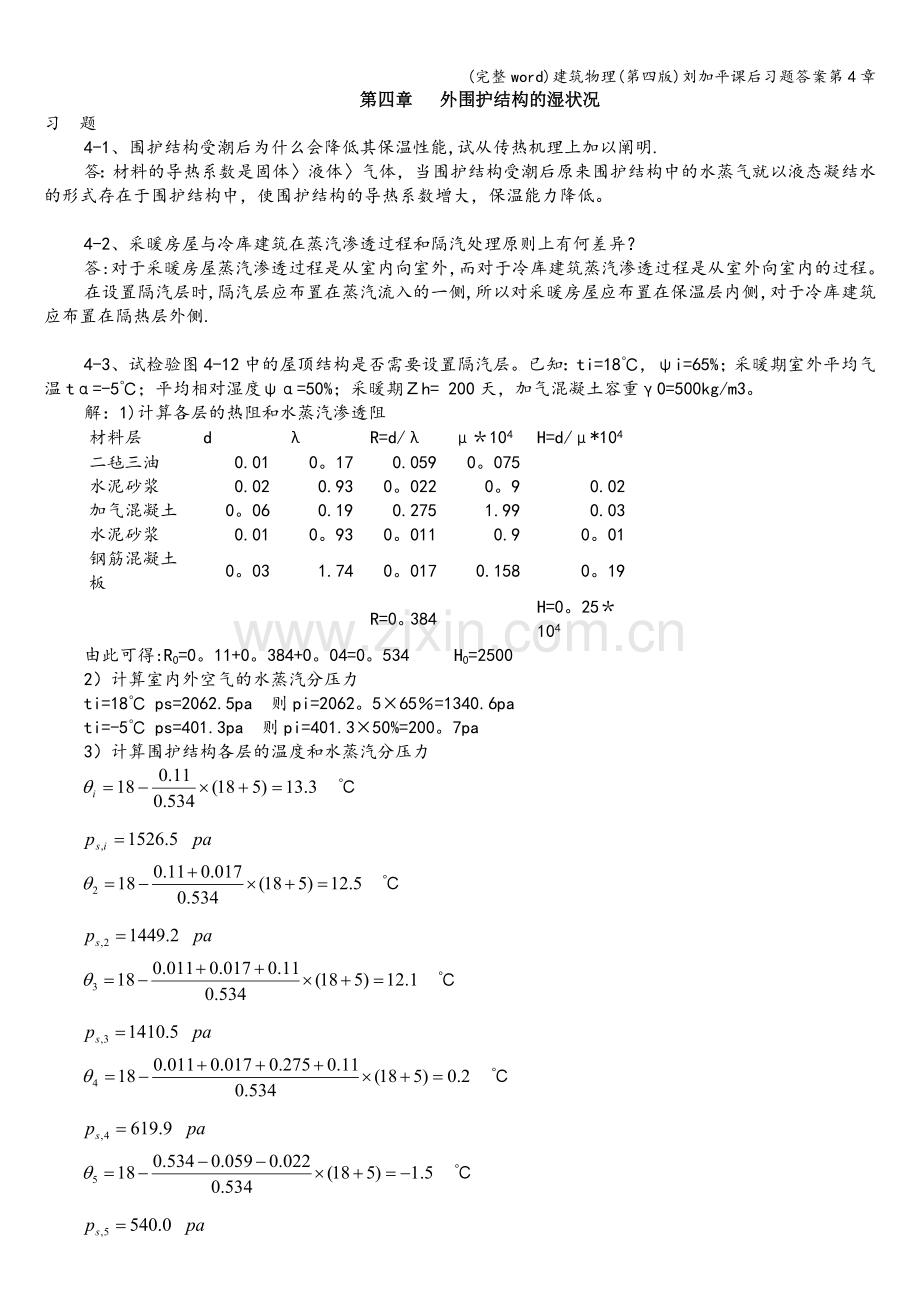

第四章 外围护结构的湿状况
习 题
4-1、围护结构受潮后为什么会降低其保温性能,试从传热机理上加以阐明.
答：材料的导热系数是固体〉液体〉气体，当围护结构受潮后原来围护结构中的水蒸气就以液态凝结水的形式存在于围护结构中，使围护结构的导热系数增大，保温能力降低。

4-2、采暖房屋与冷库建筑在蒸汽渗透过程和隔汽处理原则上有何差异？
答:对于采暖房屋蒸汽渗透过程是从室内向室外，而对于冷库建筑蒸汽渗透过程是从室外向室内的过程。
在设置隔汽层时,隔汽层应布置在蒸汽流入的一侧,所以对采暖房屋应布置在保温层内侧，对于冷库建筑应布置在隔热层外侧.

4-3、试检验图4-12中的屋顶结构是否需要设置隔汽层。已知：ti=18℃，ψi=65%；采暖期室外平均气温tα=-5℃；平均相对湿度ψα=50%；采暖期Ζh= 200天，加气混凝土容重γ0=500kg/m3。
解：1)计算各层的热阻和水蒸汽渗透阻
材料层
d
λ
R=d/λ
μ＊104
H=d/μ*104
二毡三油
0.01
0。17
0.059
0。075

水泥砂浆
0.02
0.93
0。022
0。9
0.02
加气混凝土
0。06
0.19
0.275
1.99
0.03
水泥砂浆
0.01
0。93
0。011
0.9
0。01
钢筋混凝土板
0。03
1.74
0。017
0.158
0。19

R=0。384

H=0。25＊104
由此可得:R0=0。11+0。384+0。04=0。534 H0=2500
2）计算室内外空气的水蒸汽分压力
ti=18℃ ps=2062.5pa 则pi=2062。5×65％=1340.6pa
ti=-5℃ ps=401.3pa 则pi=401.3×50%=200。7pa

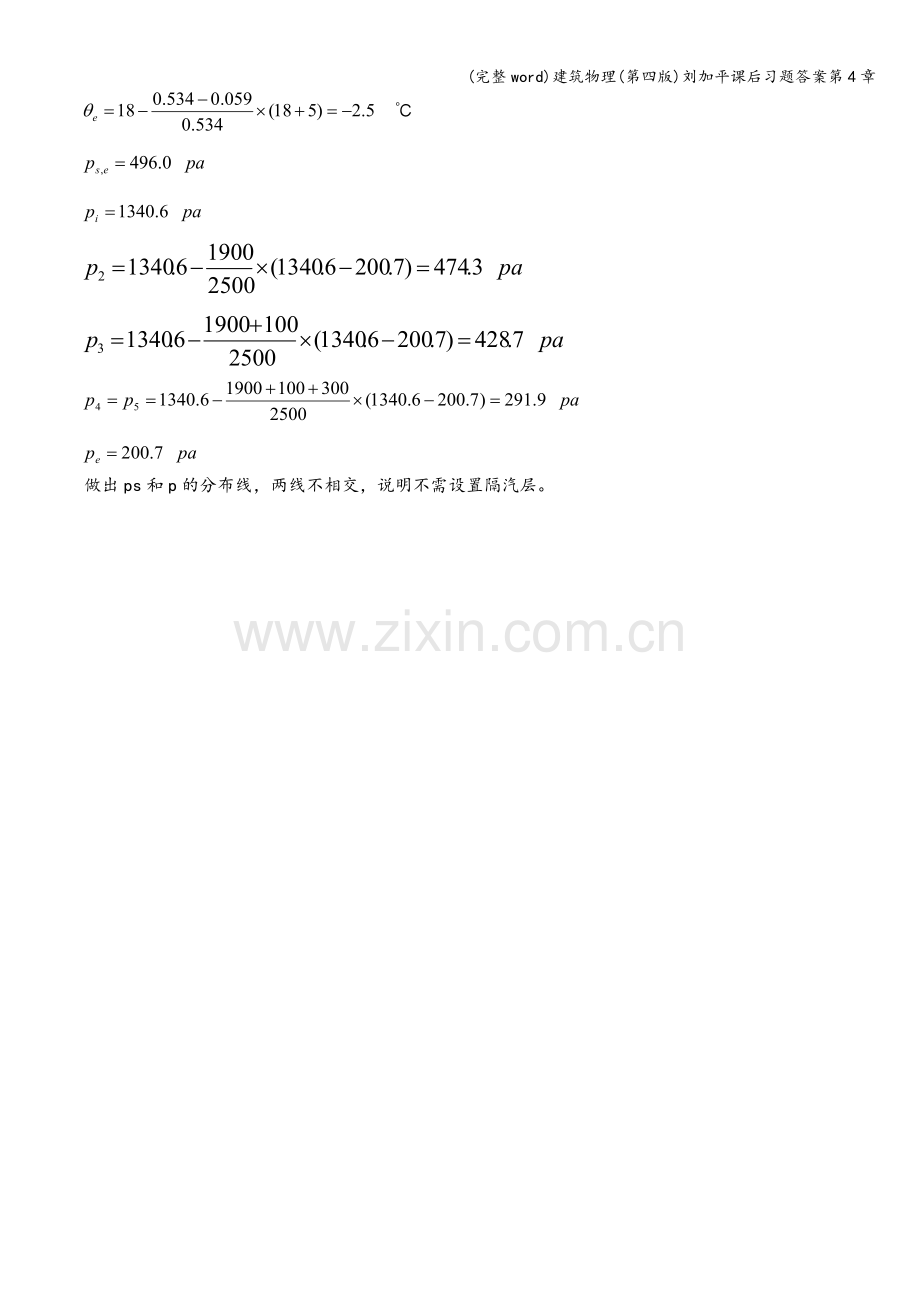

3）计算围护结构各层的温度和水蒸汽分压力
℃

℃

℃

℃

℃

℃

做出ps和p的分布线，两线不相交，说明不需设置隔汽层。
