建筑住宅楼工程平行检验制度及附表制度.doc

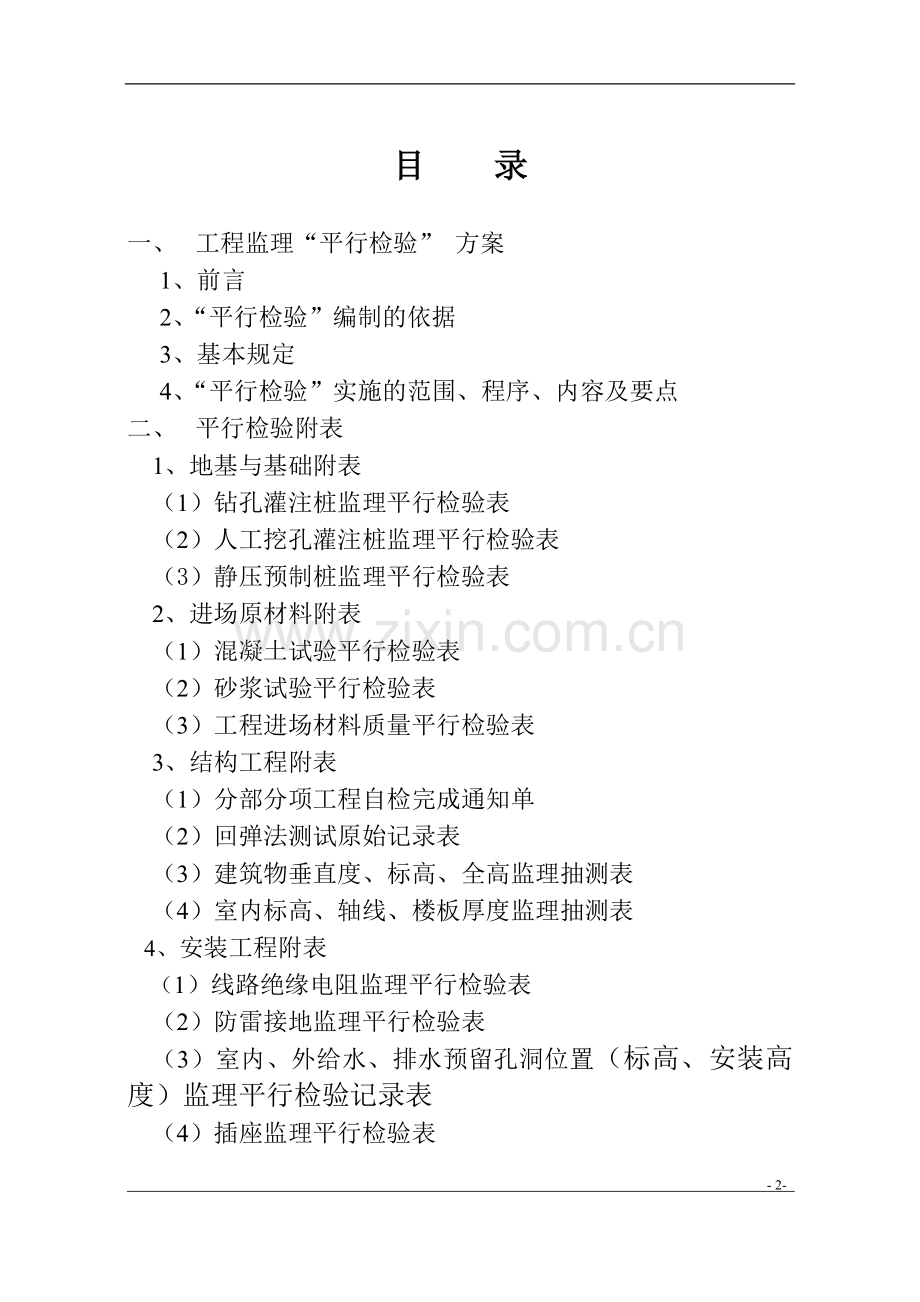

xxxxxx宅楼工程平行检验制度及附表编写： .审 批： .审批日期： xxxxxx监理部 xxxxxxxx监理公司 HENAN JIANDA ENGINEERING CONSTRUCTION SUPERVISION CO.目 录一、 工程监理“平行检验” 方案1、前言2、“平行检验”编制的依据3、基本规定4、“平行检验”实施的范围、程序、内容及要点二、 平行检验附表1、地基与基础附表（1）钻孔灌注桩监理平行检验表（2）人工挖孔灌注桩监理平行检验表（3）静压预制桩监理平行检验表2、进场原材料附表（1）混凝土试验平行检验表（2）砂浆试验平行检验表（3）工程进场材料质量平行检验表3、结构工程附表（1）分部分项工程自检完成通知单（2）回弹法测试原始记录表（3）建筑物垂直度、标高、全高监理抽测表（4）室内标高、轴线、楼板厚度监理抽测表 4、安装工程附表（1）线路绝缘电阻监理平行检验表（2）防雷接地监理平行检验表（3）室内、外给水、排水预留孔洞位置（标高、安装高度）监理平行检验记录表（4）插座监理平行检验表工程监理“平行检验” 方案一、 前言：“平行检验”是施工阶段建设工程监理对工程实体进行质量控制的重要手段。监理规范中明确规定“平行检验的做法：即项目监理机构利用一定的检查或检测手段，在承包单位自检的基础上，按照一定的比例独立进行检查或检测活动。”（GB50319-2000）。建筑工程施工质量统一标准GB50300-2001中明确了建筑工程施工质量控制及验收必须由监理机构检查认可并得结论。因此，监理机构必须正确运用“平行检验”这一手段做好工程质量的过程控制工作。二、 “平行检验”编制的依据：1、建设工程监理规范2、建筑工程施工质量验收统一标准3、工程建设标准强制性条文4、各分部工程质量验收规范如：砌体工程施工质量验收规范混凝土结构工程施工质量验收规范屋面工程质量验收规范5、南京市住宅工程质量通病防冶导则6、设计图纸和技术资料7、已批准的监理规划和施工组织设计三、 基本规定：1、“平行检验”的实施由项目监理机构进行，依据国家现行标准、规范、设计文件对被检验项目自行作出判断的检查验收。2、开工前，监理机构应会同建设单位、施工单位制定“平行检验” 方案并明确实施的范围、程序。3、对高层（小高层）的房屋建筑工程，项目监理机构应当配备激光测距仪、回弹仪、砼保护层测定仪、数显卡尺、绝缘电阻测试仪、漏电保护相位检测器等专用检测工具，其它检测仪工具的配备须满足工程建设的要求。4、“平行检验”必须在承包单位自检的基础上向监理机构报验，由项目监理机构根据承包单位报验自检的结果进行现场复验（即“平行检验”。）5、“平行检验”的应按照一定比例进行。其最低比例规定如下：项目检验比例检测方法备注砼强度10%每一层不少于3个构件钢筋保护层2%不少于3块板垂直度外墙每幢不少于4处20m查一处（大阳角）内墙自然间10%不少于3间，2处框架柱构件的10%不少于3个构件室内净高10%自然间不少于3间，每间不少于3点结构板厚10%不少于3间，每间不少于5点轴线尺寸10%不少于3自然间平整度10%不少于3自然间排水管线灌水试验5%每两层不少一处漏电保护及相位5%每两层不得少于一套外墙保温5、对于专业检测、试验机构出具的检验、试验报告，监理机构应收集验看检测试验报告是否合格。6、“平行检验”活动必须由监理机构组织，承包单位参加。监理机构应按公正、独立、自主的原则进行。以确保“平行检验”所获得的数据和质量评估结论准确。7、“平行检验”的结论分正常和异常，监理机构检验的数据在国家标准、规范和设计文件等规定允许的误差范围内为正常，超出允许误差范围为异常。当异常数据偏差在规范允许误差范围的15%以内时监理机构应在报监时通知质监部门；当异常数据偏差在规范允许误差范围的15%以外时监理机构应会同建设单位、施工单位提出新的平行检测方案。如三方对新的平行检测方案不统一时，可提交质量监督部门确认。 四、“平行检验”实施的范围、程序、内容及要点：（一） 地基与基础工程（见附表）（二） 进场原材料（见附表）（三） 结构工程（见附表）（四） 安装工程（见附表）一、地基与基础工程（附表）地附-1钻孔灌注桩监理平行检验表工程名称： 施工单位： 时 间：桩机号桩 号泥浆比重成 孔记录设 计 桩 径（mm）设计有效桩长（m）孔口标高(m)成孔深度（井深）（m）沉 渣 厚 度（mm）入 岩 时 间入 岩 深 度（m）开 机 时 间终 机 时 间钢筋笼吊放记录主 筋 规 格 数 量钢筋笼长度（m）（允许误差50 mm）箍筋规格间距（mm）（允许误差20mm）笼 径（mm）（允许误差10mm）保 护 层 厚 度（mm）吊 筋 长 度（m）备 注砼浇灌记录砼 配 合 比坍 落 度（mm）设计灌注标高（m）实际灌注标高（m）砼 试 块留 取制 作 时 间位 置制 作 人见 证 人理 论 灌 入 量实 际 灌 入 量方（m3）方（m3）备 注施工方代表（签字）： 监理单位代表（签字）：地附-2人工挖孔灌注桩监理平行检验表工程名称： 施工单位：时 间桩 号成 孔记录设 计 桩 径（mm）设计有效桩长（m）孔口标高(m)成孔深度（井深）（m）封 底 厚 度（mm）扩大头尺寸入 岩 深 度（m）挖 孔 时 间终 孔 时 间钢筋笼吊放记录主 筋 规 格 数 量钢筋笼长度（m）（允许误差50 mm）箍筋规格间距（mm）（允许误差20mm）笼 径（mm）（允许误差10mm）保 护 层 厚 度（mm）备 注砼浇灌记录砼 配 合 比坍 落 度（mm）实际灌注标高（m）砼 试 块留 取制 作 时 间位 置制 作 人见 证 人理 论 灌 入 量实 际 灌 入 量方（m3）方（m3）备 注施工方代表（签字）： 监理单位代表（签字）：地附-3静压预制桩监理平行检验表工程名称： 施工单位： 日期桩号桩 长（M）最终压力值（T）送桩深度（M）设计桩顶标高(M)实际桩顶标高（M）备 注监理工程师： 施工方代表：二、进场原材料（附表） - 9- 进附-1混 凝 土 试 验 平 行 检 验 表工程名称： 施工单位： 设计强度等级结构部位配合比单编号外加剂名称取样日期塌落度（cm）见证取样 人试验报告编号报告返回日期试验结果进附-2砂 浆 试 验 平 行 检 验 表工程名称： 施工单位： 序号设计强度等级结构部位配合比单编号外加剂见证取样人取样日期试验报告编号报告返回日期试验结果名称掺量 进附-3 工程进场材料质量平行检验表序号名称规格型号数量生产厂家使用部位合格证外观检查日期检查人结论目测实测直径工程名称： 施工单位：三、结构工程（附表）结附-1分部分项工程自检完成通知单致： （项目监理部）：我方 工程 分部(分项)工程已完成，经我项目部组织检查情况如下：1、土建工程：（1）模板工程：已完成，我方自检合格。检查人(签名)： （2）钢筋工程：已完成，我方自检合格。检查人(签名)： 2、安装工程：已完成，我方自检合格。检查人(签名)： 3、工程质保资料：已完成，我方自检合格。检查人(签名)： 请监理人员接到此通知后于 月 日 时前对上述工程实物进行复验。工程项目部（盖章）项目经理(签名): 年 月 日结附-2回弹法测试原始记录表 工程名称： 施工单位：编号回弹值Ri碳化深度dm构件测区12345678910111213141516N测 面状 态测面、表面、底面、风干、潮湿、光洁、粗糙回弹仪型号回弹仪校验证号测 试角 度水平、向上、向下编号率定值测试人： 记录人： 测试日期： 年 月 日结附-3建筑物垂直度、标高、全高监理抽测表工程名称： 施工单位：层次形象进度测量仪器测量日期测量项目层次、部位允许偏差实测偏差（mm）备注标高层高：10mm全高30mm垂直度层高：5m，8mm。5m，10mm。全高：H/1000且30mm实测标高 点，偏差超标 点实测垂直度 点，偏差超标 点结论： 合格 不合格抽测人：年 月 日 结附-3 室内标高、轴线、楼板厚度监理抽测表工程名称： 施工单位： 测量日期测量仪器测量项目层次或部位设计值允许偏差实测偏差室内标高10实测 点，不合格 点。抽测人： 轴线墙、柱、梁：8，剪力墙：5实测 点，不合格 点。抽测人： 楼板厚度-5+8实测 点，不合格 点。抽测人： 处理意见 合格不合格 监理工程师：年 月 日注：实测偏差超过允许偏差时，在表中直接将该值圈出。四、安装工程（附表）安附-1线路绝缘电阻监理平行检验表工程名称： 施工单位：测量仪器测量日期检验部位（配电箱名称）回路名称实测数值相间对地检查人规范要求实测规范要求实测安附-2防雷接地监理平行检验表工程名称： 施工单位：测量仪器检验日期检验部位（接地体或引下线）接地主筋直径焊接长度引下线标记接地钢筋数量检查人安附-3 室内、外给水、排水预留孔洞位置（标高、安装高度）监理平行检验记录表工程名称： 施工单位：序号检验部位设计数据实测数据检查人结论备注 安附-4 插座监理平行检验表工程名称： 施工单位： 测量仪器测量日期测量项目层次或部位两孔插座左零右相三孔插座左零右相接地上孔检查人插座
