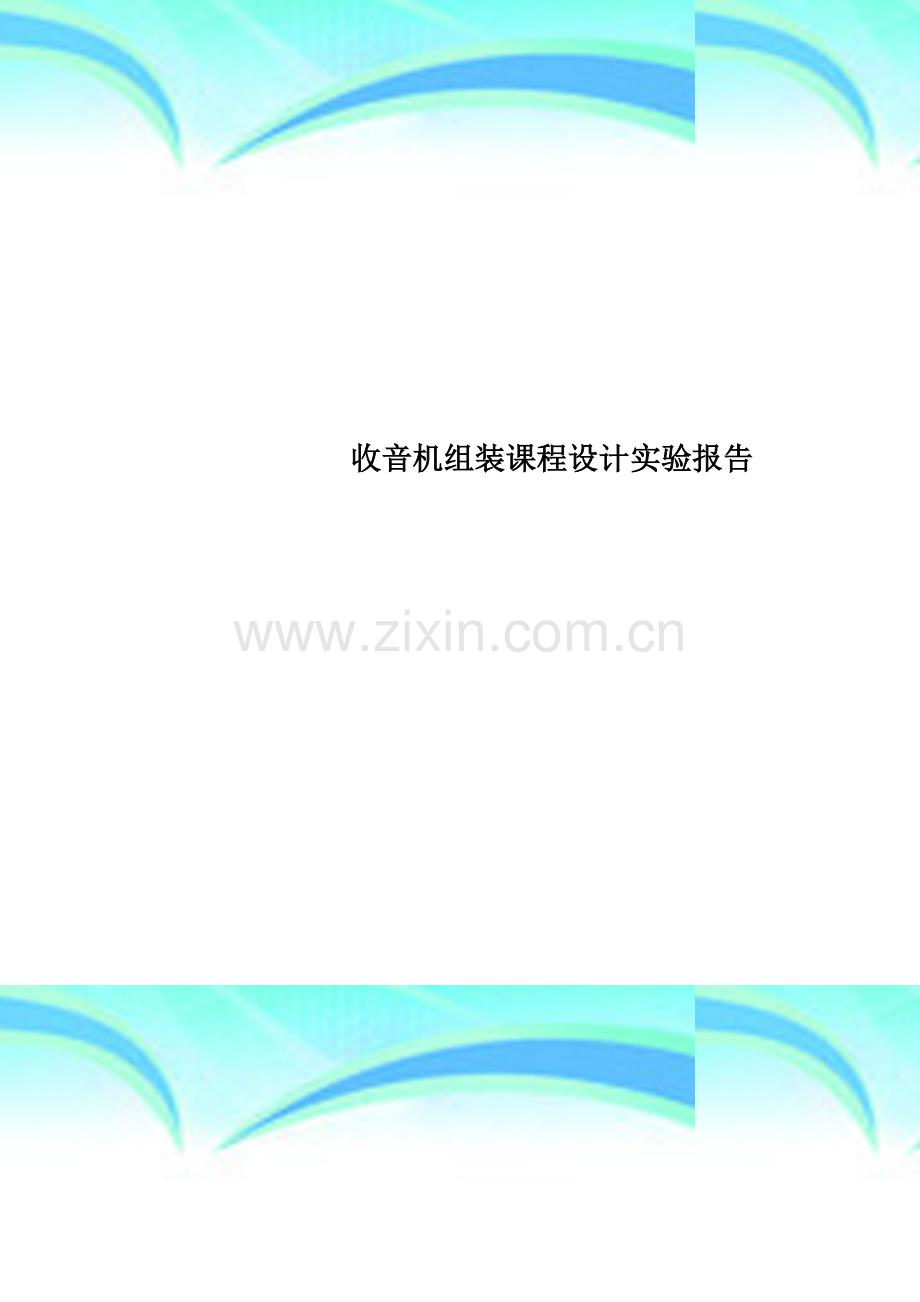

收音机组装课程设计实验报告.doc

收音机组装课程设计实验报告 作者： 日期：14 个人收集整理 勿做商业用途收音机组装课程设计实验报告。txt我这辈子只有两件事不会：这也不会,那也不会。人家有的是背景，而我有的是背影。 肉的理想，白菜的命。肉的理想,白菜的命。白马啊你死去哪了！是不是你把王子弄丢了不敢来见我了。 本文由涩琪宝宝贡献 ppt文档可能在WAP端浏览体验不佳。建议您优先选择TXT,或下载源文件到本机查看。 第三章 超外差式收音机原理 1。 声波：人们说话时，声带的振动引起周围空气共振， 并以340米/秒的速度向四周传播，称为声波. 2。 声波频率：人能够听到声波在20Hz20kHz范围内 3. 声波传递途径：声波在媒质中传播产生发射的散射， 声音强度随距离增大而衰减,远距离声波传送必须 依靠载体来完成，这个载体就是电磁波. 4。电磁波：电磁波是电磁振荡电路产生的，通过天线 传到空中去,即为无线电波。电磁波的传送速度为 光速（3108米/秒）。选择电磁波作为载体是非常 理想的. 5.无线电的发射：声波经过电声器件转换成声频电信 号，调制器使高频等幅振荡信号被声频信号所调制; 已调制的高频振荡信号经放大后送入发射天线,转 换成无线电波辐射出去. 第三章 超外差式收音机原理 6。无线电广播的接收:收音机的接收天线收到空中的 电波；调谐电路选中所需频率的信号；检波器将高 频信号还原成声频信号(即解调）； 7。无线电通信(广播也属于无线电通信范畴)的发送和 接收概括为互为相反的三个方面的转换过程,即: 传送信息-低频信号、低频信号-高频信号、高频信 号-电磁波。 8.调制方式：利用无线电波作为载波，对信号进行传 递，可以用不同的装载方式。在无线电广播中可分 为调幅制、调频制两种调制方式。 振幅调制（简称调幅） 振幅调制（简称调幅） 目前,调幅制无线电广播分做长波、中波和短波三 个大波段,分别由相应波段的无线电波传送信号. 1长波（LW：Long Wave） （频率：150kHz 415kHz） 2中波(MW：Medium Wave） (频率：535kHz 1605kHz） 3短波（SW：Short Wave） （频率：1。5MHz 26。1MHz） 我国只有中波和短波两个大波段的无线电广播.中波 广播使用的频段的电磁波主要靠地波传播，也伴有 部分天波；短波广播使用的频段的电磁波主要靠天 波传播，近距离内伴有地波. 简称调频) 频率调制 (简称调频 简称调频 调频制无线电广播多用超短波(甚高频)无线电波传送信号, 使用频率约为87MHz108MHz，主要靠空间波传送信号。 目前,地面的广播电视分做VHF（甚高频或称米波)和UHF(特 高频或称分米波)两个频段.在我国，VHF频段电视使用的 频率范围是48.5MHz-300MHz，划分成112频道，UHF频段 使用的频率范围是470MHz-956MHz，划分成:368频道。 它们基本上都是靠空间波传播的。国际上规定的卫星广 播电 视有6个频段，主要频段是12kMHz，也是靠空间波传播。 调频（FM）广播频率是在VHF波段中划分出的一段，规定 专门用于广播。 电视信号的传播也采用调频方式，由于原理相近，因此可将 调频收音机接收头作部分改动，使得收音机不仅能覆盖87 108MHz波段,还能达到更低频率或更高频率，这样就能接 收到电视伴音. 调幅和调频优缺点 调幅（AM） 传播距离远，覆盖面大 电路相对简单 调频（FM） 1。传送音频频带较宽（100Hz- 5KHz） 适宜于高保真音乐广播 2。抗干扰性强，内设限幅器除去幅度干扰 3。应用范围广,用于多种信息传递 4。可实现立体声广播 优 点 缺 点 1。 传送音频频带窄 1。传播衰减大，覆盖范围小 （200Hz2500Hz）， 高音缺乏 2.传播中易受干扰，噪 声大 第二节 调制 将音频信号加载在高频载波信号（通常用正 弦波）上，经过高频放大后，通过天线发送 出去，就形成无线电广播。 音频信号加载到载波信号上的过程，称为调 制。根据调制方式不同，分成调幅（AM）和 调频（FM)。 一、调幅（AM） 调幅（ ） 调幅：是使载波的振幅随着调制信号的变化规律而变化； 设调制信号为 U (t)=U mcos t 载波信号为 UC（t）=Ucmcosct 调幅波的表示为: UAM(t)=Umo（1+macos t）cosct 它保持着高频载波的频率特性,调幅波振幅的包络变化 规律与调制信号的变化规律一致。 二、调频（FM) 调频（ ） 调频:使载波频率按照调制信号幅值的改变而改变的调制方式 设调制信号为 U (t）= U mcos t 载波信号为 UC（t）= UCmcosCt 调频时，载波电压振幅度Ucm不变，而载波瞬时间频率则随调 制信号规律变化，即为 （t)=c+KfU （t)=c+?（t） t 调频波的表示式为 U FM （t ) = U cos c t + K f 0 U ? （t ) dt 调制信号幅度最大时,调频波最密，频率最大；而当调制信 号负的绝对值最大时，调频波最稀疏,频率最低。 第三节 超外差收音机原理 一、 最简收音机原理 由于高放式收音机中高频放大器只能适应较 窄频率范围的放大，要想在整个中波频段 535kHZ-1605kHZ获得一致放大是很困难的。 因此用超外差接收方式来代替高放式收音机。 第三节 超外差收音机原理 二、超外差式收音机原理 通过输入回路先将电台高频调制波接收下来，和本地振荡回路产 生的本地信号一并送入混频器,再经中频回路进行频率选择，得到一固 定的中频载波调制波（调幅中频国际上统一为465KHz或455KHz） . 超外差式收音机具有以下优点：1.接收高低端电台(不同载波频率) 的灵敏度一致;2。灵敏度高；3。选择性好（不易串台）。 用同轴双联可变电容，使输入回路电容C1-2和本振回路电容C11 同步变化，从而使频率差值始终保持近似一致，其差值即为中频， 即：f本振-f信号=f中频 如接收信号频率是: 600kHz，则本振频率是 1055kHz； 1000kHz，则本振频率是 1455kHz； 1500kHz,则本振频率是 1955kHz； 第四节 收音机工作原理 一、调幅（AM)工作原理 调幅 工作原理 调幅收音机由输入回路、本振回路、混频电路、检 波电路、自动增益控制电路（AGC)及音频功率放大电 路组成，本振信号经内部混频器，与输入信号相混合。 混频信号经中周和455kHz陶瓷滤波器构成的中频选择回 路得到中频信号。至此，电台的信号就变成了以中频 455kHz为载波的调幅波。如图所示. 第四节 收音机工作原理 二、调频(FM）工作原理 调频（ ) 调频（FM)收音机由输入回路、高放回路、本振回路、混频回路、 中放回路、鉴频回路和音频功率放大器组成. 信号与本地振荡器产生的本振信号进行FM混频，混频后输出。 FM混频信号由FM中频回路进行选择,提取以中频10.7MHz为载波的 调频波。该中频选择回路由10。7MHz滤波器构成.中频调制波经中放电 路进行中频放大，然后进行鉴频得到音频信号，经功率放大输出，耦合 到扬声器，还原为声音。如图所示。 第四章 电子产品的装配 作为电气类工程 师，对电子产品的设 计与生产的各个环节 必须非常熟悉。电子 产品的安装与焊接也 是必备的基本技能。 本章以实践产品为对 象,介绍电子产品的 安装和焊接知识。 装配调试一个电子产品, 必须具备以下几方面知识： （1）识别元器件； （2)理解电路原理； (3)看懂电路原理图； （4）电路装配图； (5）印刷电路板图; (6）整机总装图 ； （7）具备基本操作技能等。 第四章 电子产品的装配 第一节 元器件识别及基本参数测试 装配前识别不同的元器件，以及 判别所装配的元器件性能的好坏,是 保证装配电子产品质量的重要步骤。 识别元器件及参数,需要具备相关知 识;而判别元器件性能的好坏可通过 外观检查、仪器测试来完成。一般情 况下，是运用万用表进行元器件好坏 的粗略判别. 收音线路板 F1 一、F1电路板印刷层 （PCB） 二、F1电路板丝印层 一、电阻（P18-19) 电阻（ ） 1、电阻的主要参数 、 电阻的值：单位有 、K 、M 。 电阻的功率：电阻有额定功率，P=I R， 2 设计电路时要考虑电阻的功率,即I P/R 2 电阻的温度特性:温度的改变电阻的阻值也 会发生改变。 2、电阻的分类 、 a。 固定电阻 b. 可变电阻（电位器) 3、电阻值大小的识别 、 电阻的阻值标注有两种方法，一是直接在电 阻上标出数据；二是用色环表示阻值。色环表示 阻值可在任意角度识别其阻值大小,不受电阻体 积限制，使用方便，被广泛运用。 色环电阻 （1）五道色环电阻 （2)四道色环电阻 色环电阻表示方法 (1） 五道色环电阻 第一环表示阻值的第一位数字； 第二环表示阻值的第二位数字; 第三环表示阻值的第三位数字; 第四环表示幂的次方； 第五环表示误差. （2） 四道色环电阻 第一环表示阻值的第一位数字； 第二环表示阻值的第二位数字； 第三环表示幂的次方； 第四环表示误差。 （3）表示误差的色环间距较 其他色环间距大些。并且颜色 一般为棕、金、银色。 颜 左第 左第 左第 右第 右第一位 色 一位 二位 三位 二位 （误差) 棕 1 红 2 橙 3 黄 4 绿 5 蓝 6 紫 7 灰 8 白 9 黑 0 金 银 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 101 102 103 104 105 106 107 108 109 100 101 10-2 J5% K10 D0。5% C0.25% B0.1 F1 G2 二、电容（P1921） 电容（ ） 电容的电气特性是“隔直通交。在电路中为容性, 容抗： Zc=1/jC 1、电容的主要参数 、 a。电容的容量：瓷介质电容容量小，容量范围一般在 电容的容量： 电容的容量 1PF1uF之间。 形似圆饼状,其表示方法有: -9 -6 (1）直接表示法， 用uF=10 F，nF=10 F， -12 pF=10 F来表示电容单位. F 举例：“3p”，“0.01u”，“4n7”=4.7nF=470pF （2）不标单位的直接表示法 举例：“3=3pF，“27”=27pF,“0。047=0.047uF （3）数码表示法,一般用三位数表示，前两位表示 容量有效数字，第三表示幂指数。即“0”的个数， 默认单位为pF。 3 1 举例：“203=2010 =0.02uF “221=2210 =220pF 4 3 “104”=1010 =0.1uF “103=1010 =0。01uF 二、电容(P1921） 电容（ ） b。电容的耐压： 电容的耐压： 电容的耐压 电容的耐压是一个非常重要 的指标，加在电容两端电压必须 小于额定耐压值，有些电容参数 标注在塑封外壳上。 例如：“1uF50V”代表：容量 1uF，耐压值50V。 c。电容的耐温特性 电容的耐温特性： 电容的耐温特性 电容的耐温特性也是一个非 常重要的指标，电容的使用环境 主要是对温度的要求，特别是电 解电容，一般使用温度是40+85。 d.电容的极性 电容的极性 新的电解电容可以管脚为标 志：长脚为正极,短脚为负极. 在外壳封装上有极性标志。 C C 二、电容（P1921) 电容（ ） d.电容的极性 电容的极性 新的电解电容可以管脚为标 志:长脚为正极， 短脚为负极。 在外壳封装上有极性标志. d.电容的极性 电容的极性 C C C 三、电感（P2122） 电感（ ） 电感的电气特性是“隔交 通直。在电路中为感性， 感抗： Z L=jL 2电感的量 -3 电感量用mH=10 H、 -6 H=10 H来表示电感量级 单位。色环电感的电感量与 色环电阻的阻值表示方法基 本相同。 电感用于收音机并联谐 振回路中，其中部分在调试 中需要调整。 L 四、晶体振荡器（P23) 晶体振荡器（ ) 晶体振荡器简称晶振，晶振 具有压电效应特性，晶振的材料 是石英晶体，即SiO4,石英晶体 按照不同的切削方式就具有不同 压电效应频率，而且具有非常稳 6 定振荡频率，稳定度达10 以上, 从而在很多领域得到广泛应用。 电路符号： 五、陶瓷滤波器(P23） 陶瓷滤波器（ ） 陶瓷滤波器是一个或多个陶瓷 振子组成,根据用处不同，陶瓷振 子数目、内部结构和外部连接方式 不同，其输入输出方式有两端、三 端和多端,其优点是体积小、成本 低、选择性好、频响特性好、性能 稳定。 三端陶瓷滤波器是由一个压电 陶瓷振子组成，其外形、电路符号 和等效电路如图46所示。455KHZ 三端陶瓷滤波器，一般用于调幅收 音机的中频滤波，代替23只中周。 组合型陶瓷滤波器是由两个以上 压电陶瓷振子组成，10.7MHz陶瓷 滤波器是由两个三端陶瓷滤波器 构成，其外形、电路符号如图4-7 所示。 这种滤波器常用于FM收音机中 代替10。7MHz选频中周。 六、晶体二极管（P24） 晶体二极管（ ） 晶体二极管具有单向 导电特性，一般用于整 流、检波。晶体二极管 PN结存在结电容，变容 二极管就是利用这个特 性。还有稳压二极管利 用PN结的击穿特性.测 试方法见第二章MF47万 用表的使用。 七、晶体三极管 晶体三极管种类非常多， 一般用于功率放大等；以后要 进一步学习。 晶体管直流参数的测量: （1)直流放大倍数hFE的测量; (2)反向截止电流Iceo、Icbo 的测量； （3)三极管管脚极性的辨别。 测试方法见第二章MF47 万 用表的使用。 八、集成电路 集成电路是将晶体管、二 极管、电阻、电容、连线等集 中光刻在一小块固体硅片上并 封装于外壳内,构成一个完整 的、具有一定功能的电路. 液晶显示器、 九。液晶显示器、斑马纸 液晶显示器 液晶显示器在外加电压下 使液晶颗粒的方向有规律改变， 从而反光区发生改变，按照一 定规律施加电压就能显示一定 规律的字符图形。 斑马纸作用是连接液晶显 示器和电路板的，斑马纸 的黑 色条纹是导电材料. 液晶显示器与斑马纸连接 处的明暗条纹中的明条纹是导 电的，连接时斑马纸的黑色条 纹应与液晶显示器的明条纹一 一对应粘贴. 十。 其他 1. DC插座 2.耳机插座 3.轻触按键开关 4.蜂鸣片 5。电池片 6.拉杆天线 7.喇叭 8。电位器 9.五芯排线 10.导线 等等 F1电路装配 R-858焊接实物照片 F1电路装配 R858装配实物照片 R-858物料清单 （P31-32） 物料清单 一、F1电路板印 刷层(PCB） 二、F1电路板 丝印层 R-858物料清单 (P31-32） 物料清单 序号 1 2 物料名称 集成电路 集成电路 规 格 CD9088CB D2822A 数量 1 1 应用位置 IC1 IC2 序号 3 4 5 72 6 7 8 9 10 11 12 13 14 15 16 73 物料名称 规 格 2 10 20 数量 1 1 3 1 1 1 1 1 1 3 2 1 1 8 应用位置 C23 C24 C27、C26、C27 C10 C9 C6 C11 C8 C13 C2、C4、 C19 C5、C7 C20 C14 C1、C3、C12、 C15、C17、C18 C21、C28 R-858物料清单 物料清单 瓷 片 电 容 25 82 181 221 331 471 202 332 103 683 104 R858物料清单 物料清单 序号 17 18 物料名称 电解电容 规 格 220F/10V 470 F/10V 数量 1 2 应用位置 C23 C16C22 R-858物料清单 物料清单 序号 物料名称 规 格 20 21 22 23 24 25 26 27 75 10 560 1.5k 数量 应用位置 2 1 1 1 2 1 1 2 1 R5、R8 R7 R10 R2 R3、R4 R6 R1 R11、R9 R12 碳 膜 电 阻 2.2k 5。6k 10 k 22k 120K 6.8K R858物料清单 物料清单 序号 28 29 74 30 31 物料名称 二极管 变容二极管 二极管 三极管 三极管 规 格 1N4001 BB910 1N4148 S9018 S 9014 数量 1 1 1 2 1 D2 D1 D3 Q1,Q2 Q3 应用位置 R-858物料清单 物料清单 序号 32 33 34 35 36 37 38 39 物料名称 4。5线圈（P向) 7。5T线圈(Q向） 色环电感 直立式磁心电感 电位器 DC插座 耳机插座 轻触按键开关 规 格 3.5/4。5T/0.6 3。0/7.5T/0.6 20H 1/4W 工字磁芯53mH 12 50K带开关 黑色三脚 黑色五脚 5.5mm 数量 1 1 1 1 1 1 1 2 J S1,S2 应用位置 L1 L2 L4 L3 R858物 物 料清单 序号 41 42 43 44 45 46 47 48 物料名称 五芯排线32线 30#线 规 格 40mm 棕红橙黄绿色 90mm 红色 60mm 红色 90mm 黑色 60mm 红色 60mm 黑色 50mm 红色 50mm 黑色 数量 1 1 1 1 1 1 1 1 应用位置 接显示板 接天线 接电池正 接电池负 接蜂鸣片 接蜂鸣片 接喇叭 接喇叭 R858物料 物料 清单 序号 49 50 51 52 物料名称 蜂鸣片 电池片 拉杆天线 喇叭（铁） 规 格 R-85815mm R858 用 R858 用 40 TL 数量 1 1 1 1 应用位置 R858物料清单 物料清单 序号 53 54 55 56 57 螺丝 物料名称 规 格 2.08mm PA 2。05mm KB 1。74mm PM 1。75mm KB 23mm KM 数量 1 1 1 6 1 底壳 电池仓 音量钮 固定线路板F1,F2 固定天线 应用位置 R-858物料 物料 清单 序号 58 59 60 61 62 63 64 65 66 物料名称 面壳、底壳 电镀圈 手挽带 音量推钮 饰件 功能按钮 时间按钮 喇叭网 镜片 规 格 R858 R-858电镀 R858 R858 R858 R-858电镀 R858电镀 R-858 R858 丝印 数量 1 1 1 1 1 1 1 1 1 R858物料 物料 清单 序号 67 68 69 70 71 物料名称 显示线路板 集成电路 液晶显示器 斑马纸 锅仔 规 格 R-858 F2 SL3610 2313.52 0。6350。635 23mm 6450g0。 8脚长 数量 1 1 1 1 5 R858物料 物料 清单 序号 72 73 74 75 76 77 物料名称 瓷片电容 瓷片电容 二极管 碳膜电阻 晶振 单面贴海绵 20P 规 格 104P 1N4148 6。8k 32.268kHz 51mm 数量 1 1 应用位置 C26,C27 C28 D3 R12 XL 收音机R-858 电路原理图(SCH） 电路原理图（ 收音机 ） L1 4。5T OSC OSC C1 104 2.55 C3 104 2.69 C6 181 2.44 C8 331 C12 104 C15 104 C16 SPEAKER R5 R8 10 C21 104 10 HR 1 C4 202 RESET S2 C14 S1 C13 D1 R3 5。6K 16 TUNE MUTE 3 LOOP 7 CLP1 2。47 2.47 10 13 CLP2 XLIM 470uF GND 3V C7 332 MIN 5 OSC UD 4 VIIF 9 1 8 C18 104 C19 202 2 7 3 6 4 UCC 5 R7 560 C22 470uF 220uF UCC TDA2822 1.67 K TIME D3 BATTERY SET CD9088CB VDIF 8 IFFB 6 C23 683 RUN 2.12 471 C5 332 15 CAP VIRF 11 VIRF 12 GND 14 VOAF 2 R1 C17 104 50K RV1 R6 10k C20 103 GND 0。91 L2 7.5T C9 82 R10 L4 120k OSC C23 OSC C11 221 R2 2。2K ON ALARM OFF C2 202 22K C10 25 C28 104 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 GND 1.5k R9 Q1 9018 SC3610D C25 20 UCC UCC 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 R11 C24 10 120k Q2 9018 C27 1 2 3 4 5 1 2 3 4 5 R12 20 XL 20 6.8K C26 LCD screen 2 L3 Q3 9014 斑马纸 GND XL1 收音机R858 电路原理图（SCH） 电路原理图（ 收音机 ） L1 4。5T OSC C1 104 2。55 C3 104 2。69 C6 181 2.44 C8 331 C12 104 C15 104 C16 470uF GND 收 音 解 调 部 分 OSC 1 C4 202 RESET S2 D1 R3 5.6K 16 TUNE 5 OSC 3 7 2。47 2.47 10 13 CLP2 XLIM MUTE LOOP CLP1 UD 4 VIIF 9 3V C7 332 CD9088CB VDIF 8 IFFB 6 1.67 C14 683 S1 RUN C13 471 C5 332 15 CAP 2.12 VIRF 11 VIRF 12 GND 14 VOAF 2 R1 C17 104 50K RV1 0.91 L2 7。5T C9 82 C10 25 C11 221 R2 2。2K 202 22K C2 收音机R858 电路原理图（SCH) 电路原理图( 收音机 ) C16 R5 SPEAKER 10 470uF C19 202 R6 10k C20 103 GND 220uF 104 BATTERY 音 频 功 率 放 大 部 分 470uF GND C21 104 R8 10 1 8 C18 2 7 3 6 4 UCC 5 R7 560 C22 UCC TDA2822 K C23 收音机R858 电路原理图（SCH） 电路原理图( 收音机 ） 时钟、闹钟、收音频率显示部分 C28 104 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 SC3610D 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 C27 1 2 3 4 5 20 XL 20 R12 6。8K C26 LCD screen 斑马纸 收音机R-858 电路原理图（SCH) 电路原理图（ 收音机 ) C2 C9 82 C10 25 R2 2.2K 202 GND 1。5k R9 R10 L4 R11 C24 120k Q1 9018 10 Q2 9018 UCC UCC 频 率 取 样 蜂 鸣 部 分 120k OSC C23 OSC C25 20 1 2 3 4 5 1 2 3 4 5 2 L3 Q3 XL1 9014 GND 电路装配图 收音线路板F1丝印层 （ P29） 收音线路板F1 F1电路装配图P29 F1电路装配 R-858装配实物照片 收音线路板F1 F1电路板印刷层（PCB）P28 F1电路装配 R858焊接实物照片 印刷电路板图 F1印刷电路板图（PCB）P28 显示线路板F2(P30) 一、F2电路板印刷层（PCB） 二、F2电路板丝印层 显示线路板F2（P30） 一、F2电路板印刷层（PCB） 二、F2电路板丝印层 第二节 安装与焊接(P25-37) 一、安装的技术要求 1.凡有文字表示名称和特性的 元器件，在安装后应能方便 地看到文字标志。 2.元器件在印刷电路板上的分 布应尽量均匀、整齐，不允 许斜排、立体交叉和重叠排 列。 3。有安装高度的元器件要符合 规定要求，同一规格的元器 件应尽量安排在同一高度上。 在装配工作中，焊 接技术是很重要的.收 音机元件安装主要是靠 锡焊，它不仅能固定元 件，而且能保证可靠的 电路连通。焊接质量的 好坏,将直接影响收音 机质量。焊接不好，会 使元器件损坏或电路不 通,或者引起接触不良 的噪声,以及焊点脱落 和虚焊等。 安装的技术要求 安装顺序一般为先低 后高,先轻后重，先易后 难,先一般器件后特殊器 件. 5。 元器件引脚成形必须 利用镊子、尖咀钳等工具. 不得随意弯曲,以免损伤 元器件。 6 印刷电路板要保持干 净，不要用汗手摸电路板 上焊盘,以免焊盘氧化生 锈，导致焊接困难和虚焊。 4. 7 集成电路的焊接首先要 注意方向性，其次要注意各 引脚与焊盘的位置上下、左 右对齐，即可焊接。焊接各 引脚时,速度尽量快，以免 温度过高烫坏集成电路，焊 好一处，应稍停留一下，等 温度下降再焊另一引脚. 8 发现元器件有错误,如 方向反、错位应立既停止焊 接，小心取下并恢复正常， 方可继续焊接，注意不要搭 焊、虚焊、漏焊。如果有搭 焊可用通针拨开，焊开。 一、安装的技术要求 9 各元器件焊接在电路板 上，焊盘上的元器件引脚不 高出电路板面1mm，高出 的部分用斜口钳或其它剪切 工具剪下.焊点大小均匀整 洁,焊锡适量，剪切高度一 致,元器件摆放位置合适、 整齐。 二、安装步骤 认真做好焊接装配前的 准备工作： 1、仔细阅读电路原理图、元 器件电路装配图、印刷电路 板图及整机总装图； 2、认清各种元器件及元器 件代号; 3、准备好焊接装配工具、 器材; 4、认真按照装配步骤表操 认真按照装配步骤表操 作(本装配步骤只适用于学 生手工操作）； 5、点清各种元器件. 二、安装步骤 1、外壳机械部件装 配工艺： 二、安装步骤 2。收音线路板F1集成电路CD9088CB的焊接工艺: 二、安装步骤 3。收音线路板F1的焊接工艺： 二、安装步骤 4.收音线路板 的导线焊接工艺： 收音线路板F1的导线焊接工艺： 收音线路板 的导线焊接工艺 5.收音线路板的电阻测试与试听： 收音线路板的电阻测试与试听 收音线路板的电阻测试与试听： 二、安装步骤 6。显示线路板 集成电路 显示线路板F2集成电路 显示线路板 SM3610D的焊接工艺： 的焊接工艺： 的焊接工艺 7。显示线路板 的焊接工艺： 显示线路板F2的焊接工艺 显示线路板 的焊接工艺： 显示线路板的电阻测试: 8。显示线路板的电阻测试： 显示线路板的电阻测试 9.显示线路板的加电调试： 显示线路板的加电调试： 显示线路板的加电调试 10。整机的装配与调试： 整机的装配与调试： 整机的装配与调试 第五章 AM/FM收音机的调整和调试 收音机的调整和调试 P3840 装配和调试作为整个实践环节的两个阶 段都是非常重要的。 装配是电子器件的初步 组装，构成硬件基础；调试包括调整和测试， 调整是对组成整机的可调元器件、部件进行 调整，测试是对整机各项电气性能进行测试， 将各硬件特性相互协调，使整机性能达到最 佳状态。 AM/FM收音机的调整和调试 收音机的调整和调试 1.AM的中频是455KHz,AM中波波段的频率 范围是535KHz1605KHz。 2。FM的中频为10。7MHz，FM调频波段的频率 范围是87MHz108。6MKHz。 3.整机调试过程可参照图4-1所示进行。 第一节 外观检查及开口检查（P38-40) 一、外观检查 1检查各元器件安装是否有误，尤 其是集成块不得装反,电解电容 “+，“-极性是否安装正确。检查 天线、蜂鸣片线、电源线、喇叭线 是否连好。 2各焊点有无虚焊,漏焊，碰焊. 第一节 外观检查及开口检查（P3840) 二、开口检查与试听 开口检查是调试前的初步调整，判断电路是否基本正常. 如果检查满足要求,就可进行试听电台的播音。 1。收音线路板电源“+”“极间正反电阻的测量及加电检查 与试听。 a。测量电阻 不安装电池，打开音量开关，用MF47万用表选择1K 档位测量电池正负极间的正反电阻，R6k，R 10k,接近值也属正常，若不正常应检查是否有元器件错焊、 搭焊、虚焊、漏焊，各导线、跳线连接等。 第一节 外观检查及开口检查（P38-40） b.通电检查 电池正负极间的正反电阻R、R为正常值, 方可安装电池通电检查。拨开L1匝间距离，间隙为 1mm 1mm，打开音量开关，按S1和S2应能搜索到FM电 S1 S2 FM 台，在电台正常播放时间里若不能收到电台，应取 出电池继续仔细检查有无错误，必要时用MF-47型 万用表分别以黑表笔和红表笔接地测量IC1各脚电 阻和对地电位是否与参考值一致,并记录下各值作 教师辅导分析使用. 第一节 外观检查及开口检查（P3840） 2.显示线路板正反电阻的测量及加电检查 a.测量电阻 测量正向电阻R31 =5k。 反向电阻R 13=200k 或接近值也属正常。若不正常应检查是否有 元器件错焊、搭焊、虚焊、漏焊，各导线、 跳线连接等 第一节 外观检查及开口检查（P3840） 2。显示线路板正反电阻的测量及加电检查 b.加电检查 五芯排线1与3间的正反向电阻为正常值,方可安 装电池通电检查.取下电池正负极与电路板F1焊接 点E、F，将电池正极与五芯排线3相连，电池负极 与五芯排线1相连，此时液晶显示屏应有时钟显示, 若时钟段码不显示应取出电池继续仔细检查是否有 错误，若时钟段码显示不全应检查斑马纸与液晶显 示屏、集成块SM3610输出端焊盘的连接处是否连 接好，若时钟显示正常，应取下电池正负极与五芯 排线1、3连接，安装固定好显示电路板F2。 （4）电路装配图 R858装配实物照片 (4)电路装配图R-858焊接实物照片 (4)电路装配图1
