(完整版)机械制图与CAD试卷(A卷)

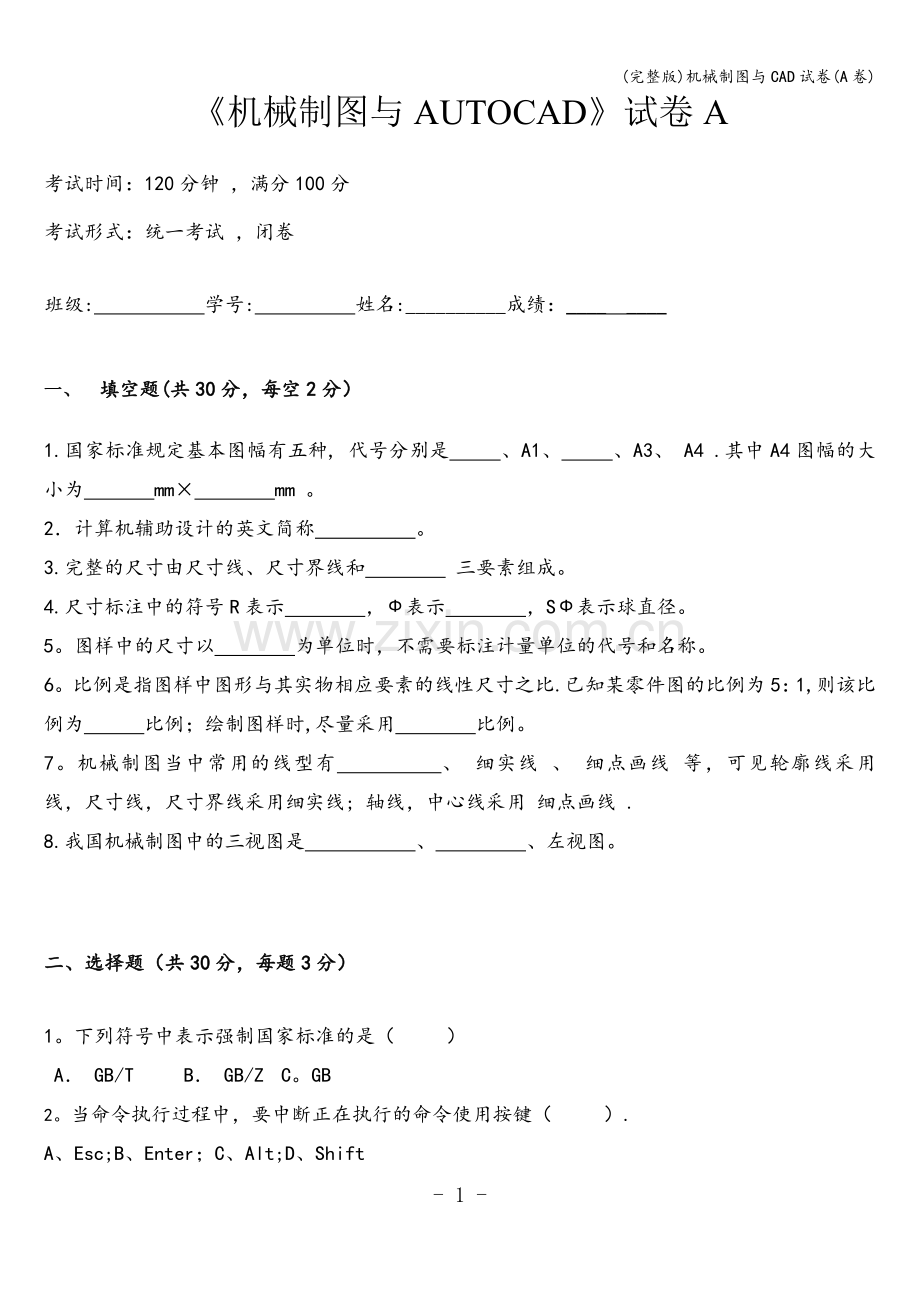

《机械制图与AUTOCAD》试卷A

考试时间：120分钟 ，满分100分
考试形式：统一考试 ，闭卷

班级: 学号: 姓名:__________成绩：____ ____

一、 填空题(共30分，每空2分）

1.国家标准规定基本图幅有五种, 代号分别是 、A1、 、A3、 A4 .其中A4图幅的大小为 mm× mm 。
2．计算机辅助设计的英文简称 。
3.完整的尺寸由尺寸线、尺寸界线和 三要素组成。
4.尺寸标注中的符号R表示 ，Ф表示 ，SФ表示球直径。
5。图样中的尺寸以 为单位时，不需要标注计量单位的代号和名称。
6。比例是指图样中图形与其实物相应要素的线性尺寸之比.已知某零件图的比例为5：1,则该比例为 比例；绘制图样时,尽量采用 比例。
7。机械制图当中常用的线型有 、 细实线 、 细点画线 等，可见轮廓线采用 线，尺寸线，尺寸界线采用细实线; 轴线，中心线采用 细点画线 .
8.我国机械制图中的三视图是 、 、左视图。

二、选择题（共30分，每题3分）

1。下列符号中表示强制国家标准的是（ ）
A． GB/T B． GB/Z C。GB
2。当命令执行过程中，要中断正在执行的命令使用按键（ ）.
A、Esc;B、Enter；C、Alt;D、Shift
3。打开“正交”模式后，利用“LINE”命令，可以画（ ）。
A、只能是水平线；B、只能是垂直线;C、可以是45度斜线;D、只能是水平线和垂直线
4。不能删除的图层为( ）。
A、1图层；B、0图层;C、中心线图层；D、尺寸标注图层
5。下列命令中没有复制功能的是( ）。
A、移动命令;B、矩阵命令；C、偏移命令;D、镜像命令
6。不可见轮廓线采用（ ）来绘制。
A．粗实线 B．虚线 C.细实线
7.下列比例当中表示缩小比例的是（ ）
A．1：1 B． 2：1 C。1:2
8.已知带有圆孔的球体的四组投影，正确的一组是( ）

9.已知物体的主、俯视图，正确的左视图是（ ）

10。已知物体的主、俯视图，正确的左视图是（ ）

二、 作图题(共40分)

1.根据模型或轴测图，补画所缺视图。(每题10分）

（1）

（2）

2.根据轴侧图画三视图（在图中量取长度）.（20分）

（3）

参考答案

1填空题

1。国家标准规定基本图幅有五种, 代号分别是 A0 、A1、 A2 、A3、 A4 。其中A4图幅的大小为 210 mm× 297 mm 。
2．计算机辅助设计的英文简称 CAD 。
3。完整的尺寸由尺寸线、尺寸界线和 尺寸数字 三要素组成。
4.尺寸标注中的符号R表示 圆的半径 ，Ф表示 圆的直径 ，SФ表示球直径。
5。图样中的尺寸以 毫米/mm 为单位时，不需要标注计量单位的代号和名称.
6.比例是指图样中图形与其实物相应要素的线性尺寸之比。已知某零件图的比例为5：1，则该比例为 放大 比例；绘制图样时，尽量采用 原值 比例。
7.机械制图当中常用的线型有 粗实线 、 细实线 、 细点画线 等，可见轮廓线采用 粗实线 线，尺寸线，尺寸界线采用 细实线 线,轴线，中心线采用 细点画线 。
8。我国机械制图中的三视图是 主视图 、 俯视图 、左视图。

2 选择题
CADBA BCDAA

3.作图题
略
