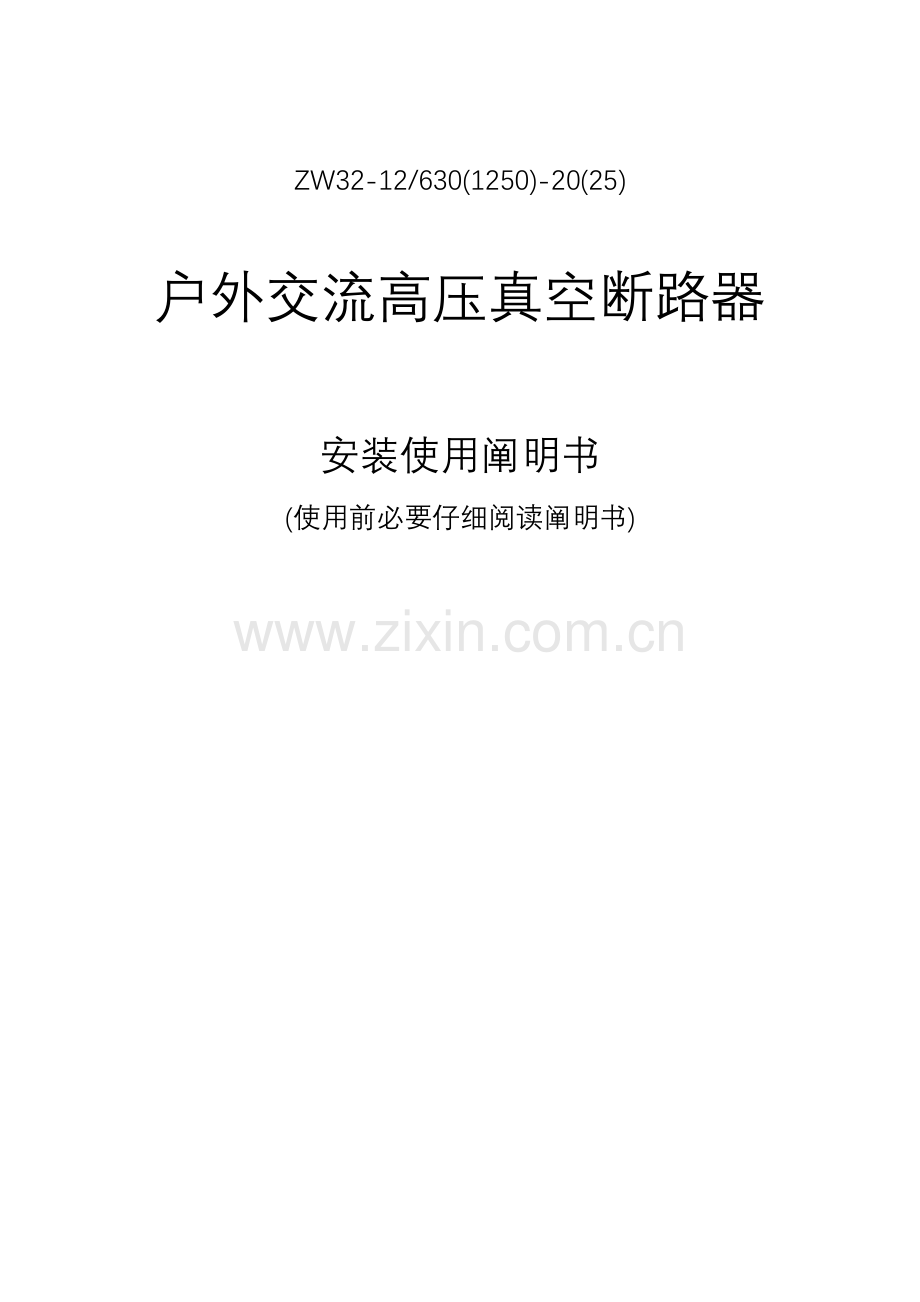

ZW32-12/630(1250)-20(25)

户外交流高压真空断路器

安装使用阐明书
(使用前必要仔细阅读阐明书)

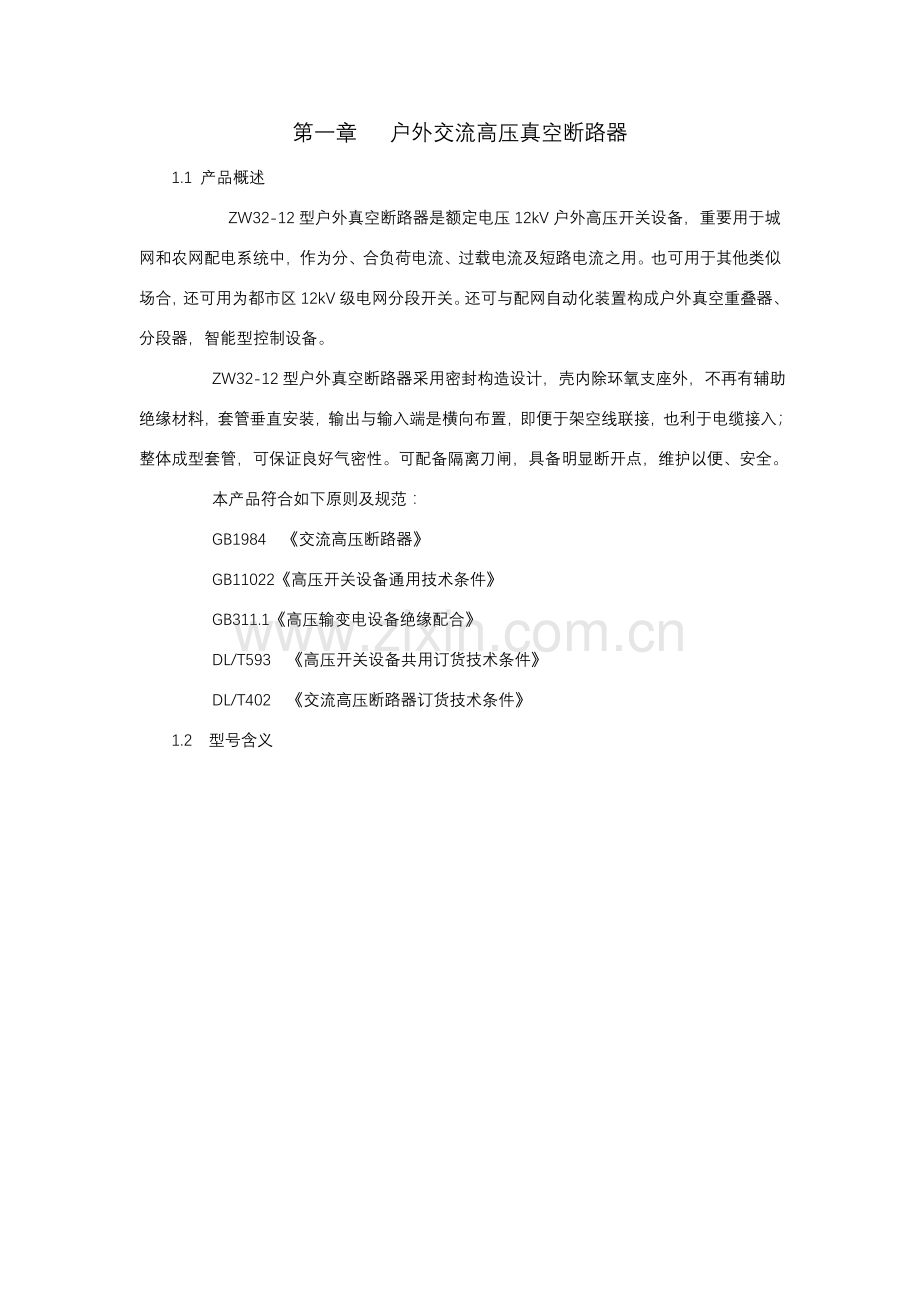

第一章 户外交流高压真空断路器
1.1 产品概述
ZW32-12型户外真空断路器是额定电压12kV户外高压开关设备，重要用于城网和农网配电系统中，作为分、合负荷电流、过载电流及短路电流之用。也可用于其他类似场合，还可用为都市区12kV级电网分段开关。还可与配网自动化装置构成户外真空重叠器、分段器，智能型控制设备。
ZW32-12型户外真空断路器采用密封构造设计，壳内除环氧支座外，不再有辅助绝缘材料，套管垂直安装，输出与输入端是横向布置，即便于架空线联接，也利于电缆接入；整体成型套管，可保证良好气密性。可配备隔离刀闸，具备明显断开点，维护以便、安全。
本产品符合如下原则及规范：
GB1984 《交流高压断路器》
GB11022《高压开关设备通用技术条件》
GB311.1《高压输变电设备绝缘配合》
DL/T593 《高压开关设备共用订货技术条件》
DL/T402 《交流高压断路器订货技术条件》
1.2 型号含义

例如：ZW32-12P/630-20户外高压真空断路器，不锈钢外壳、电动机构、额定电流630A、额定开断电流为20kA。

1.3 工作条件
本产品合用于如下工作条件：
a、周边空气温度：-40℃~+85℃；
B、海拨高度：不超过2500m；
c、相对湿度：日平均不不不大于95%，月平均不不不大于90%；
d、风压：不超过700Pa（相称于风速34m/s）；
e、空气污秽限度：按GB5582规定为IV级；
F、地震烈度：不超过8度。
1.4 附加其他装置后重要性能
1.4.1 可加装户外隔离开关和断路器形成一体化，断路器与隔离开关具备可靠机构联锁，具备防误操作功能。
1.4.2 可加装外置电子PT，使断路器具备操作电源和具备防涌流，过流保护，就近遥控控制功能。
1.4.3 可加装避雷器，避雷器可依照顾客需要装于电源侧或负荷侧。

1.4.4 可与配网自动化装置构成户外真空重叠器、分段器，智能型控制设备。
1.4.5 可以与柱上开关远程监控系统配套使用，采用GPRS无线通信，实现户外真空断路器远程实时监控，满足配电自动化规定。
1.5 重要技术参数
1.5.1 断路器重要技术参数
表1 断路器重要技术参数
1.5.2 断路器调节后达到重要机械数据
表2 断路器重要机械参数
1.5.3 操作机构重要技术参数
1.5.3.1 储能电机：采用单相永磁直流电动机，其技术数据见表3。
表3 储能电机重要技术参数
1.5.3.2 手力储能操作力：采用机构所配储能手柄正常操作，其操作力不大于100N·M。 1.5.3.3 合闸/分闸用螺管式电磁铁，其技术数据如表4。
表4 合闸/分闸电磁铁重要技术参数
1.5.3.4 过电流脱扣电磁铁，其技术数据如表5。
表5 过电流脱扣电磁铁重要技术参数
1.5.4 电流互感器变比
断路器本体可加装套管式电流互感器，变比为75/5～1250/5顾客自选，其保护级精度为3级。
1.5.5 加装电压互感器
1.5.5.1 断路器可加装户外电压互感器作为操作电源，变比10000V/220V 精度0.5级，保证在任一端供电使用时，都能为电动机构始终提供独立操作电源。
1.5.6 加装隔离开关技术参数如表6
表6 隔离开关重要技术参数

1.6 断路器构造和工作原理
1.6.1 构造特点
a、断路器由三相支柱和操作机构箱构成，构造简朴明了。三相支柱采用进口环氧树脂固体绝缘，具备耐高、低温、耐紫外线、耐老化等长处。断路器外形尺寸图及安装孔尺寸见附图1和图2。
b、装有真空灭弧室柱上真空断路器开断性能稳定可靠，具备无燃烧和爆炸危险、安全、免维护、体积小、重量轻和使用寿命长等特点。
c、采用小 型化弹簧操动机构，分合闸能耗低，机构传动输出采用主轴滑动方式，无扭力损耗，分合闸传动件少，可靠性高。
d、断路器采用全封闭构造，密闭性能好，有防潮、防凝露性能，适应于高、低温潮湿地区使用。
e、断路器合、分闸可手动或电动操作，亦可遥控。
f、操作机构新颖、简朴、动作可靠，体积小、机构寿命可达10000次。
g、断路器装设电流互感器，可选取二相或三相CT，电流互感器最多有3组变比。
h、进出线及金属连接件均采用铝合金材料，耐腐蚀。
J、断路器安装方式可采用单杆安装或双杆安装方式。断路器安装示意图见附图3和图4。
1.6.2 工作原理
1.6.2.1 导电回路
电流方向为：电流互感器接线端子→法兰 →软连接→导电夹→真空灭弧室动端→真空灭弧室静端→上出线端子。
1.6.2.2 灭弧原理
ZW32-12型真空断路器采用真空灭弧室，以真空作为灭弧和绝缘介质，具备极高真空度。当动、静触头在操动机构作用下带电分闸时，在触头间将会产生真空电弧，同步，由于触头间隙中也会产生恰当纵向磁场，促使真空电弧保持为扩散型，并使电弧均匀地分布在触头表面燃烧，维持低电弧电压，在电流自然过零时，残留离子、电子和金属蒸汽在微秒数量级时间内就可复合或凝聚在触头表面和屏蔽罩上，灭弧室断口介质绝缘强度不久被恢复，从而电弧被熄灭达到分断目。由于采用纵向磁场控制真空电弧，因此本真空断路器具备强而稳定开断电流能力。
1.6.2.3 动作原理
一方面手动或电动为操作机构合闸簧储能；
手动或电动合闸中，合闸簧能量释放，机构拐臂带动主轴转动，主轴拉动绝缘拉杆向下运营，绝缘拉杆拉连杆在轨道中运动，关节轴承和调节螺杆带动真空灭弧室端，实现合闸操作。在合闸同步电机储能(电动)。手动或电动分闸，分闸簧能量释放，各动动组件向合闸相反方向运动，实现分闸操作。在合闸已储能状态下，机构处在重叠闸状态，可实现“分-0.3S-合分”重叠闸操作。断路器自身还配有机构联锁，保证机构处在合闸位置时不再实现合闸操作。断路器二次原理图及接线图见附图5。
1.6.3 隔离开关分、合闸操作
(仅合用于带隔离开关户外高压真空断路器)
由于隔离开关与断路器之间设有机构闭锁防操作装置，只有当断路器处在分闸位置时，隔离开关才可以进分、合操作，防止隔离开关带负荷电流分合闸或者误操作事故发生。注意把手上两端向下分、合箭头方向，用绝缘操作棒钩住操作把柄上拉环并向下拉动，隔离开关即可进行分、合闸操作，向下拉动速度应尽量快某些(向下拉动力必要不不大于40kg)，以保证隔离开关分、合闸操作具备一定速度和冲击力。
1.7 涌流控制器（TC-42E）(选配)
1.7.1基本功能
控制器保护模式为：涌流延时+过流故障延时+短路故障瞬动。该模式长处：在保证消除合闸涌流引起误动作，以及可靠削除过流线圈抖动基本上，既消除了线圈瞬时过流性故障引起误动作，又保证短路故障迅速分段，大大提高了供电可靠性。
1.7.2 涌流控制器电流整定办法
(1) 整定A相时，把A相二次电流固定为待整定值（3A-6A）或A相一次固定为相应电流，再把所有拔码开关拔向“ON”一边后，调节A相电位器使“红色批示灯”由不亮变成均匀闪烁，A相即可得到调节。（2）C相整定办法同A相。涌流控制器接线办法如下图所示。

第二章 产品实验安装使用与运营维护

产品出厂前已调节到最佳状态，注意：使用时请严格遵守使用规程和操作规范!
4.1 实验和调试
在进行开关实验和调试各项工作前应仔细阅读本阐明书，理解本产品原理、特点及设备性能，开关实验和调试各项工作应由专业检测人员进行，工作中必要考虑相应保护和防止办法。
4.1.1 实验准备
1) 断路器开箱后，检查产品铭牌、合格证与否与订货单相符。
2) 检查断路器有无损坏、绝缘套管支柱有无破裂现象。
3) 清理断路器表面灰尘污垢。
4) 用箱内所带控制电缆线将断路器和控制箱连接。
5) 将断路器、控制箱连接接地线，进行安全接地。
6) 接入AC220电源至控制箱，打开控制箱内交流开关。
4.1.2 实验内容
1) 进行断路器绝缘实验，检查高压侧与否有绝缘损伤。
2) 电动合分闸操作：将转换开关置手动档，按合、分闸按钮进行合、分闸操作，检查断路器动作与否正常，并检查分合闸批示与否对的。
4.2 产品安装与接地
4.2.1 产品吊运
产品运送过程中宜在合闸位置，不得翻转倒置，起吊时必要勾住断路器上吊环，并保持水平起吊，绳索不能作用在绝缘套管和电流互感器上。原则安装支架合用于大某些电杆。
4.2.2 安装前需要工作
安装本产品之前，在搬动断路器时不要在绝缘套管支柱上施力。小心将断路器取出，将断路器与控制器用相应连接电缆插入各自插座并旋好、连好，在安装前需进行外观检查及机械操作和特性测试。外表没有损伤，各部螺钉不松动，销子没有脱落迹象，分、合闸批示牌批示位置对的。
4.2.3 安装和接地
用安装支架固定控制箱在电杆上，并通过控制电缆使其与断路器连接。断路器和控制箱必要做好接地连接。
4.2.4 现场安装环节(所有安装必要在停电检查完毕后进行)
1) 运送到现场依照需要进行垂直安装实验。
2) 保证电杆有足够强度支撑断路器。
3) 将断路器、控制箱、外部电源PT安装支架牢固地安装到电杆上，并提高装置、控制箱、外部电源PT到位，固定在安装支架上。
4) 完毕高压连接或按现场安装合理性进行，产品两侧引出线应有一定弛度，以防引线对产品产生过大应力。引线连接应保持一定接触面积，当负载电流较大(不不大于300A)应采用两只M12螺栓连接。
5) 对公共接地进行连接。
6) 连接受控线路与断路器间电缆(务必在受控线路停电检查完毕后安装)。
7) 断开所有控制箱内开关使控制箱断电，再连接断路器与控制箱电缆。
8) 合上控制箱内开关给控制箱送电。
9) 实验控制箱功能正常。
至此断路器可交付使用。
4.3 产品运营维护
断路器绝缘套管支柱装配为终身免维修构造，只需每隔三年左右进行一次工频耐压实验。隔离开关应三年进行一次维修检查转动某些添加润滑油，清理接触某些涂抹电力脂(或者中性凡士林)，并实验操作3～5次应正常。产品贮存期为15-。
4.4 产品出厂文献
4.4.1 产品合格证一份。
4.4.2 安装使用阐明书一份。
4.4.3 产品出厂调节实验记录一份。
4.4.4 产品电气原理图及接线图各一份。
4.4.5 装箱清单一份。
4.5 顾客订货须知
订货时请阐明产品型号、参数(断路器额定开断容量、断路器与否带隔离开关、断路器辅助电源方式等)、电流互感器变比、数量、交货期及其她特殊规定，如：辅助开关触点、附件等。
附 录
图1断路器外形尺寸图
图2断路器安装孔尺寸图
图3断路器单杆安装示意图
图4断路器双杆安装示意图
