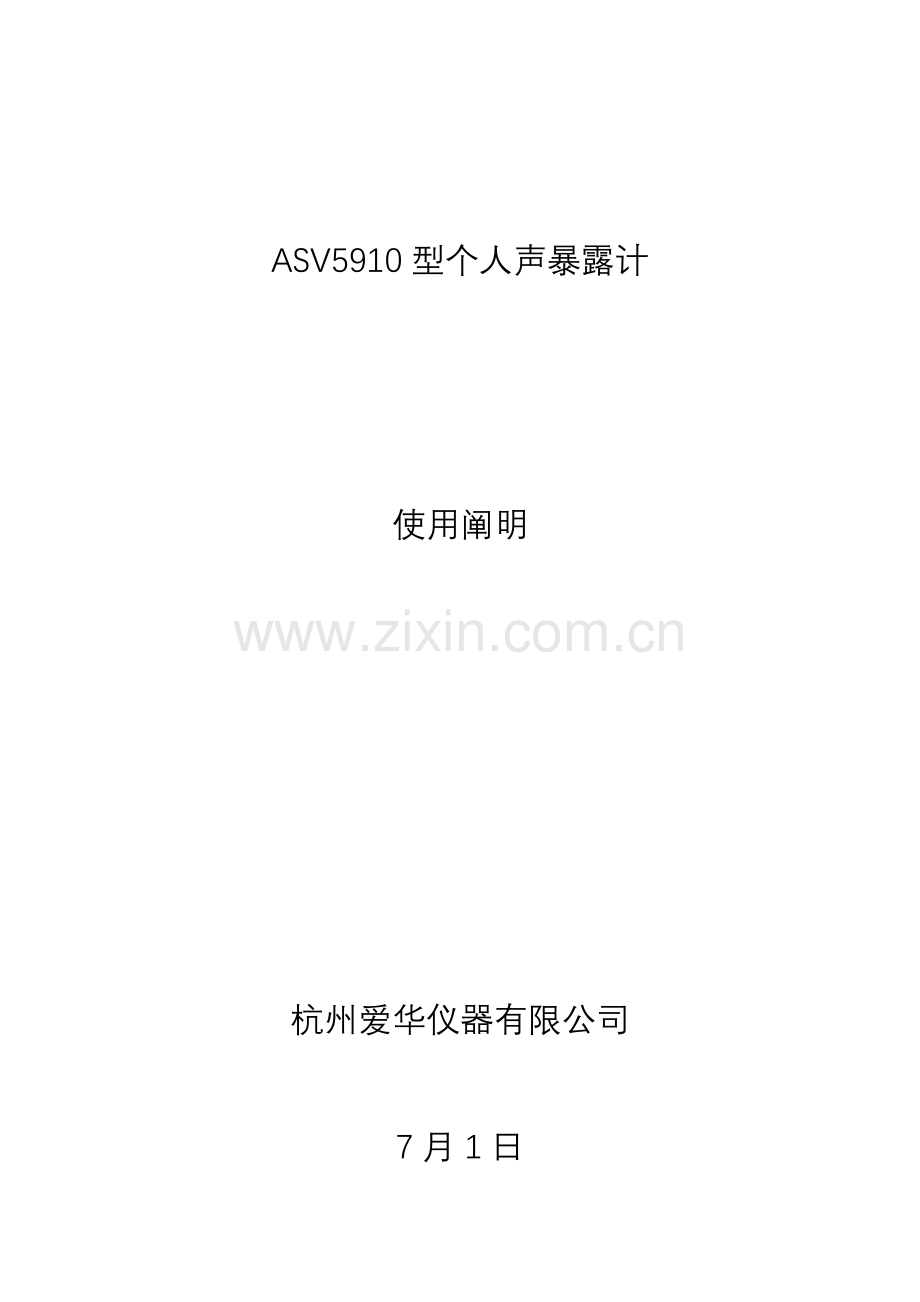

ASV5910型个人声暴露计

使用阐明

杭州爱华仪器有限公司

7月1日

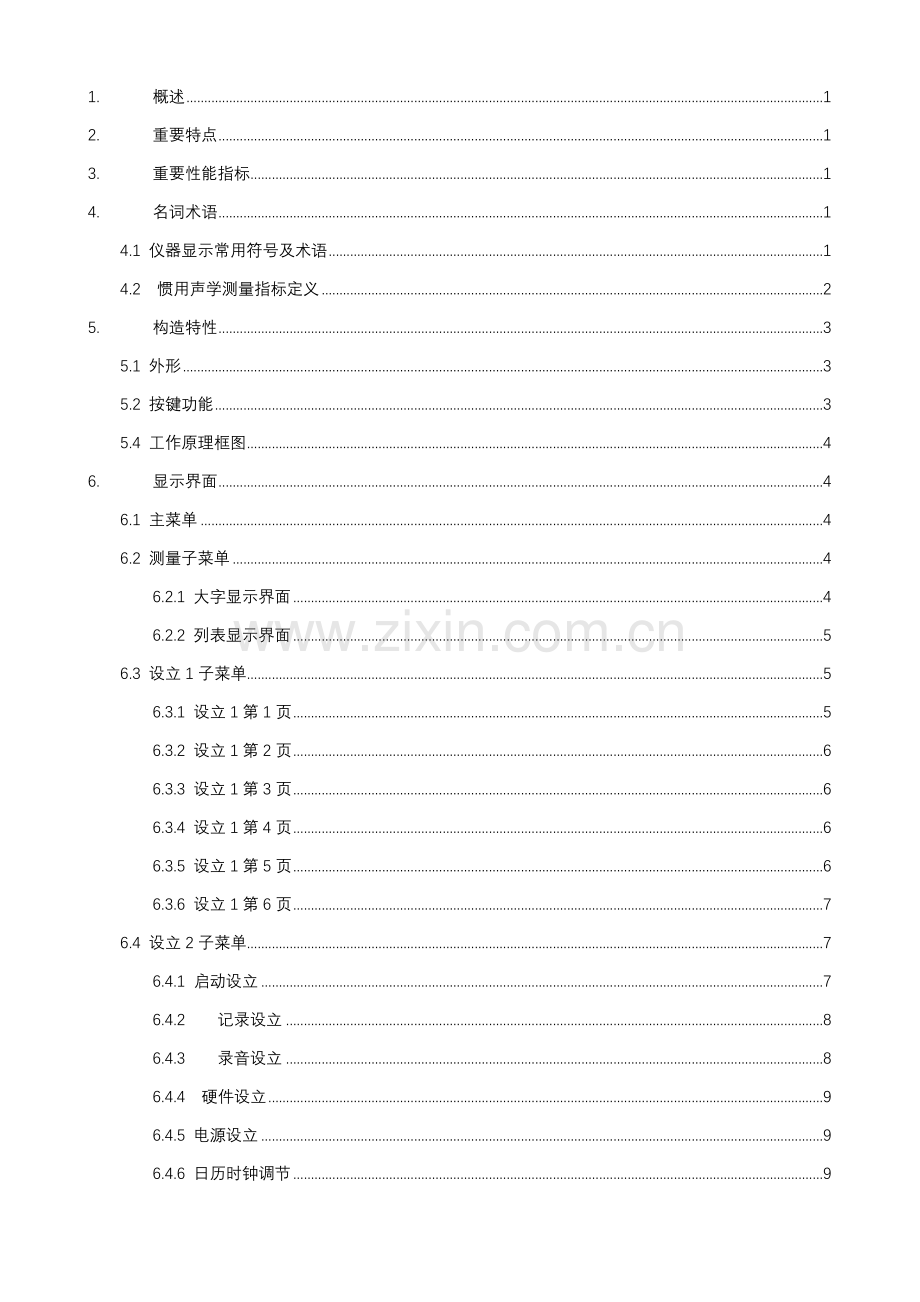

1. 概述 1
2. 重要特点 1
3. 重要性能指标 1
4. 名词术语 1
4.1 仪器显示常用符号及术语 1
4.2 惯用声学测量指标定义 2
5. 构造特性 3
5.1 外形 3
5.2 按键功能 3
5.4 工作原理框图 4
6. 显示界面 4
6.1 主菜单 4
6.2 测量子菜单 4
6.2.1 大字显示界面 4
6.2.2 列表显示界面 5
6.3 设立1子菜单 5
6.3.1 设立1第1页 5
6.3.2 设立1第2页 6
6.3.3 设立1第3页 6
6.3.4 设立1第4页 6
6.3.5 设立1第5页 6
6.3.6 设立1第6页 7
6.4 设立2子菜单 7
6.4.1 启动设立 7
6.4.2 记录设立 8
6.4.3 录音设立 8
6.4.4 硬件设立 9
6.4.5 电源设立 9
6.4.6 日历时钟调节 9
6.4.7 暂停/再启动设立 10
6.5 数据管理子菜单 10
6.5.1 数据调阅 10
6.5.2 总清数据 10
6.5.3 转为U盘模式 10
6.6 仪器信息 11
6.7 校准 11
6.7.1声校准 11
6.7.2 校准设立 11
6.7.3 校准记录列表显示 12
7．个人声暴露测量 12
7.1 仪器充电 12
7.2 仪器校准 12
7.3 仪器设立 12
7.3.1 直接调用组合参数 12
7.3.2 个性化设立 12
7.4 仪器安装 13
7.5 数据采集 13
7.6 数据解决 13
8 1/3 OCT分析 13
8.1 1/3 OCT分析开关及通道设立 14
8.2 1/3 OCT分析 14
8.3 1/3 OCT分析随时间变化记录 14

图 1 主菜单 4
图 2大字显示 4
图 3列表显示 5
图 4 退出提示 5
图 5 Setup work mode & Ts 5
图 6 Setup Ln & Mic. 6
图 7 Setup weight 6
图 8 Setup Dosemeter0 6
图 9 Setup Dosemeter1 7
图 10 Setup TWA 7
图 11 设立2第1页 7
图 12 设立2第2页 7
图 13 设立2第3页 7
图 14 定期启动 7
图 15按键启动 7
图 16等间隔启动 8
图 17超限启动 8
图 18记录设立 8
图 19录音设立 8
图 20录音设立第2页 8
图 21硬件设立 9
图 22电源设立 9
图 23定期开/关机 9
图 24关闭电源 9
图 25日历时钟调节 9
图 26暂停/再启动设立 10
图 27数据管理子菜单 10
图 28数据调阅 10
图 29显示测量成果 10
图 30记录成果显示 10
图 31总清数据 10
图 32仪器信息 11
图 33显示时钟时与分 11
图 34显示时钟月与日 11
图 35校准子菜单 11
图 36 0号传声器声校准 11
图 37 1号传声器声校准 11
图 38校准设立 11
图 39校准记录列表显示 12

表 1大字显示中光标位置及后序操作 4
表 2工作状态批示 5
表 3列表显示中光标位置及后序操作 5
表 4 设立1第1页中光标位置及可用选项 6
表 5设立1第2页中光标位置及可用选项 6
表 6设立1第3页中光标位置及可用选项 6
表 7 启动触发源用途 7
表 8记录内容选项 8
表 9录音格式 8
表 10传声器联接方式 9
表 11组合参数内容 12

1. 概述
ASV5910型个人声暴露计是一种双通道声学测量仪器。采用数字信号解决技术开发，模块化设计，具备多功能、高性能、体积小、耗电省等长处。两个通道可以同步测量指数平均声压级、等效声级、记录声级、声暴露级等多项指标，还可在测量过程中同步记录声压级随时间变化及录制声音文献。集声级计、积分声级计、记录分析仪、个人声暴露计、记录仪、数字录音机等各种仪器及功能于一体。

2. 重要特点
2.1 双通道并行（同步）测量
2.2 积分测量、声级记录、录音并行（同步）进行
2.3 高达2G字节海量存贮
2.4 USB接口，无需安装驱动程序
2.5 体积小，安装以便
2.6 灵活开机、启动方式
2.7 符合全球各国听力保护原则

3. 重要性能指标
3.1 通道数：2个
3.2 传声器：预极化1/4”自由场型测试电容传声器，含前置放大器敏捷度级约-50dB或预 极化1/2”自由场型测试电容传声器，含前置放大器敏捷度级约-30dB。
3.3 测量范畴：
声压级测量范畴：60-140dBA，65-140dBC，70-140dBZ（配-50dB敏捷度级传声器）
峰值C声级测量范畴：80-143dB
声压级测量范畴：40-120dBA，45-120dBC，50-120dBZ（配-30dB敏捷度级传声器）
声暴露测量范畴：0.01Pa2h到99.99Pa2h
噪声剂量测量范畴:0%到9999%
3.4 频率范畴：20Hz-12.5kHz
3.5 频率计权：每通道A、C、Z分别可选
3.6 时间计权：每通道并行F、S、I、peak
3.7 积分时间：1秒到24小时
3.8 检波特性：真有效值数字检波
3.9 符合原则：IEC61672： 2级，IEC61252
3.10测量指标：LXYp、LXeq,T、LXYmax、LXYmin、LN、SEL、Lex8h、LAVG、TWA、DOSE、SD、Lxpeak
X:为频率计权A、C、Z；Y为时间计权F、S、I;N为1-99
3.11显示屏：128×64点阵液晶显示
3.12数据存贮：2GB Flash RAM
3.13 存贮组数：最多8000组
3.14 其他存贮：32组组合参数，128个测点名，128次校准记录。
3.15 记录分析模块:
模块数量：2
记录分析采样间隔:0.01s
记录分析内容：Lmax,Lmin,LN
N为1～99之间整数，每个记录分析模块可以同步取其中5个。
3.16 个人声暴露计模块
模块数量：２
　　 测量内容：TWA、LAVG、Ｅ、Lex8h
互换率：３、4、5、6可选
门限值：40～90可选
3.17 数据记录：
记录内容：指定一种通道或两个通道F、S、I档时间计权声压级及短时等效声级
记录间隔：对于时间计权声级0.01s到6.00s，对于短时等效声级0.1s到60s
记录时间：1秒到24小时
3.18录音：
录音精度：32kHz/16bit，16kHz/16bit，8kHz/8bit可选
或48kHz/16bit，24kHz/16bit，12kHz/8bit(顾客定制)
信号通道：1或2
触发方式：与积分测量同步或超限启动后录制指定期间。当设为超限启动时，录制时间长度从10秒到90秒。
最长录音时间：32kHz/16bit时为9小时，16kHz/16bit时为18小时，8kHz/8bit时为72小时。
3.19输出接口:Mini USB接口，无需驱动程序
3.20外形尺寸：
3.21质量：
3.22使用环境：
3.23 电源：内置锂离子充电电池，布满电后可持续使用12小时以上。

4. 名词术语
4.1 仪器显示常用符号及术语
Exchange Rate
互换率。噪声剂量增长一倍时，时间计权平均声压级增长值
Threshold
门限值。当时间计权声压级低于此值时，不参加TWA，LAVG计算
Criterion
超限值，当噪声剂量超过此值时，相应批示灯点亮
LFp
F档时间计权声压级一秒内最大值
LSp
S档时间计权声压级一秒内最大值
LIp
I档时间计权声压级一秒内最大值
Leq,t
短时等效声压级，t为积分平均时间，由设定采样间隔决定,普通不大于10秒
Leq,T
等效持续声压级，T为积分平均时间，可在1秒到24小时之间任意设定
Lpeak
峰值声压级
LFmax
F档时间计权声压级最大值
LFmin
F档时间计权声压级最小值
LSmax
S档时间计权声压级最大值
LSmin
S档时间计权声压级最小值
LImax
I档时间计权声压级最大值
LImin
I档时间计权声压级最小值
SEL
声暴露级
E
个人声暴露，以Pa2h为单位
Lex,8h
8小时等效声压级
LAVG
平均声压级
TWA
时间计权平均声压级
DOSE
噪声剂量，超过100%表达超标
LN
记录声压级,N为1到99整数，可由顾客任意选用
Linst
时间计权声压级瞬时值

电源电压高低

传声器设立为扩散场型

正在积分测量及记录分析

积分测量及记录分析被暂停

正在记录声压级随时间变化曲线

正在进行录音

被测信号峰值超过测量上限。

被测信号幅度低于测量下限

4.2 惯用声学测量指标定义
峰值声压peak sound pressure
规定期间间隔内最大瞬时声压绝对值。
峰值声级peak sound level
峰值声压与基准声压之比以10为底对数乘以20,峰值声压用原则频率计权得到。
时间计权time weighting
规定期间常数时间指数函数，该函数是对瞬时声压平方进行计权。
时间计权声级time-weighted sound level
方均根声压与基准声压之比以10为底对数乘以20，方均根声压由原则频率计权和原则时间计权得到。
注1：时间计权声级用分贝（dB）表达。
注2：时间计权声级，对例如时间计权为F和S，频率计权为A和C，字母符号表达为LAF、LAS、LCF、和LCS，
注3：某时间tA计权和时间计权声级LAτ（t）用下式表达：
LAτ（t）=20lg{[(1/τ)
………（1）
式中：
τ——时间计权F或S指数时间常数，s；
ξ——从过去某时刻，例如积分下限-∞，到观测时刻t时间积分变量；
(ξ)——A计权瞬时声压；
——基准声压。

时间平均声级time-average sound level
等效持续声级equivalent continuous sound level
在规定期间间隔内，方均根声压与基准声压之比以10为底对数再乘以20，声压用原则频率计权得到。
注1：时间平均声级或等效持续声级用分贝（dB）表达；
注2：时间平均A计权声级用符号LAT或LAeqT表达，并由下式给出；

LAT=LAeqT=20lg{[(1/T)
……（2）
式中：
ξ——到观测时间t结束时平均时间间隔内，时间积分变量；
T——平均时间间隔；
pA(ξ)—A计权瞬时声压；
p0——基准声压。
声暴露sound exposure
在规定期间间隔或过程内，声压平方时间积分。
注1：积分持续时间隐含在时间积分内，不需要明确报告，但过程性质应当阐明。对在规定期间间隔内（如1h）声暴露测量，积分持续时间应在报告中表白。
注2：在规定过程A计权声暴露，用符号EA表达，并由下式给出：

EA= …………（3）
式中：
p ——在t1起始和t2结束积分时间内，A计权瞬时声压平方。如果A计权声压为帕（Pa），运营时间为秒，则A计权声暴露单位为帕平方秒（Pa2s）；
注3：对于工作场合噪声暴露测量，用帕平方小时（Pa2h）为单位，使用上会更以便，见GB/T15952—1995[2]。
声暴露级sound exposure level
声暴露与基准声暴露之比以10为底对数乘以10，基准声暴露是基准声压平方与基准时间间隔1s乘积。
注1：声暴露级用分贝（dB）表达；
注2：A计权声暴露级LAE与相应测量时间平均A计权声级LAT或LAeqT之间关系，用下式表达：
SEL=10lg{
=10lg(EA/E0)=LAT+10lg(T/T0) ……（4）
式中：
EA——A计权声暴露，单位为帕平方秒[见公式（3）]；
E0 ——基准声暴露，为（20μPa）2×（1s）=400x10-12Pa2s;
T0 ——1s；
T=t2-t1——声暴露级和时间平均声级测量时间间隔，s。
注3：在时间间隔内T内时间平均A计权声级LAT或LAeqT与此间隔内总A计权声暴露EA之间关系，用下式表达：

EA=（p02 T）(100.1LAT) …………（5a）
或
LAT=10lg[EA/（p02 T）=SEL-10lg(T/T0) ………………（5b）

噪声剂量,Dose
Dose=
[C1/T1+C2/T2+……+Cm/Tm]×100 （7）
Cm=指定声级下总暴露时间
Tm=每个声级下容许时间
Dose=100*2(TWA-CL)/R
CL为限制声级，单位为dB
R为互换率，普通为3,4,5

时间计权平均声压级,TWA
它是指持续8小时声暴露与被测声音声暴露相等恒定声级。
TWA=10*log[(2(L1-CL)/R+……+2(Ln-CL)/R)*ts]
+CL-44.6 （6）
Ln 为超过门限值时间计权声压级
ts为采样间隔，单位为s
CL为限制声级，单位为dB
R为互换率，普通为3,4,5

平均声压级,LAVG
LAVG是在测量时间内测得平均声级
LAVG=TWA+R/3*10*log(8h/Tm)（8）
R为互换率，普通为3,4,5
Tm为测量经历时间，单位为h

8小时工作日规格化声暴露级，Lex,8h
Lex,8h=LAeq,Te+10lg(Te/T0)
式中：
Te—工作日有效持续时间
T0—基准持续时间（等于8h）
5. 构造特性
5.1 外形

5.2 按键功能
进入：进入下一级菜单或功能
退出：返回上一级菜单或功能
光标左：将光标向左移动一种位置
光标右：将光标响右移动一种位置
参数加：光标所在位置参数加1
参数减：光标所在位置参数减1
5.3 批示灯
Full（绿色）：点亮时表达内部电池电布满了。充电及布满同步点亮，表达充电故障，也许是电池温度太高而停止充电
Charge(红色)：点亮时表达正在对内部电池充电
USB（绿色）：点亮时表达与计算机通过USB线联接起来了。仪器已转为U盘，计算机可通过USB接口控制仪器了
Work（蓝色）:每秒闪动表达正在积分测量，长亮表达测量暂停
Limit（绿色）：点亮时表达噪声超过了门限值
Over（黄色）:点亮时表达被测噪声峰值超过了量程上限，一秒后如果被测噪声峰值不再超过量程上限则此灯熄灭。
Harm（红色）:点亮时表达超过了听力保护限值
5.4 工作原理框图

电源电压
显示指标名
显示模式
通道号
频率计权

6. 显示界面
“进入”键按下持续3秒不放开，仪器打开电源，显示“Check Self……”,并进行自检，没有错误则进入主菜单，显示如下：

图 1 主菜单
6.1 主菜单
“1.Meas”:测量子菜单，正常测量需进入这个子菜单
“2.Setup1”:设立1子菜单，重要用于测量前参数设立
“3.Data”:数据管理子菜单，查阅、删除保存在仪器内数据，将仪器内数据转为U盘模式
“4.Setup2”:设立2子菜单，对启动方式、记录方式、录音方式进行设立
“5.Info.”:查看仪器有关信息
“6.Cali.”:校准子菜单，对仪器进行声学校准，查阅校准记录
“AWA5910（V1.0）”为产品型号及内嵌软件版本号
在主菜单下按“退出”键 5秒以上不放开时，仪器会关机。
6.2 测量子菜单
在主菜单下，用光标键将光标移到“1.Meas.”上，按“进入”键，进入测量子菜单，测量子菜单下有两种显示界面，一种为大字显示，一种为列表显示，进入哪一种界面由上一次选中界面决定。
6.2.1 大字显示界面

图 2大字显示
大字显示界面下显示字体比较大，一次只能显示一种测量成果。显示屏幕最后一行显示仪器工作状态，从左到右分别显示电源电压、传声器指向、记录状态、显示模式、显示指标名、量程状态、测量状态。此界面下光标可以在“Big”、“LFp”、“0”处移动。按“进入”键开始积分测量、记录分析、数据记录，再按一次“进入”键暂停积分测量、记录分析。按“退出”键返回主菜单。

表 1大字显示中光标位置及后序操作
光标位置
按参数键后显示
备注
Big
List
测量界面切换
LFp
LSp、LIp、Leq,t、Lpeak 、Leq,T、LFmax、LFmin、LSmax、LSmin、LImax、LImin、SEL、Lex8h、LAVG、TWA、DOSE、L5、L10、L50、L90、L95、SD
显示指标切换
0
1
显示通道切换

表 2工作状态批示
显示
批示状态

电源电压高低

传声器设立为扩散场型

正在积分测量及记录分析

积分测量及记录分析被暂停

正在记录声压级随时间变化曲线

正在进行录音

被测信号峰值超过测量上限。

被测信号幅度低于测量下限
L0
对通道0声压级进行记录
L1
对通道1声压级进行记录
L2
对两个通道声压级同步进行记录
W0
对通道0进行录音
W1
对通道1进行录音
W2
对两个通道同步进行录音

通道号
6.2.2 列表显示界面

记录模式
传声器指向
指标名
显示模式

图 3列表显示
从主菜单下按“进入”键或在大字显示界面下将光标放在“Big”上按参数键可以进入列表显示界面，如图3。
显示屏幕最下一行显示仪器工作状态，从左到右分别显示电源电压、传声器指向、记录状态、显示模式、记录模式、量程状态、测量状态。
显示屏幕上面三行显示三个不同测量指标，最下面一行显示仪器工作状态。各种图标含义见表2。前三行每一行前5个字符为测量指标名，最后一种字符为通道号。光标可以在“List”、第一行“LFp”、“0”、第二行“LSp”、“0”、第三行“LIp”、“0”处移动。按“进入”键开始积分测量、记录分析、数据记录，再按一次“进入”键暂停积分测量、记录分析。按“退出”键返回主菜单。
表 3列表显示中光标位置及后序操作
光标位置
按参数键后显示
备注
List
Big
测量界面切换
LFp
LSp、LIp、Leq,t、Lpeak 、Leq,T、LFmax、LFmin、LSmax、LSmin、LImax、LImin、SEL、Lex8h、LAVG、TWA、DOSE、L5、L10、L50、L90、L95、SD
显示指标切换
0
1
显示通道切换
注意：图3中显示三个指标是LFp、LSp、LIp,这三个指标名也许与实际开机时看到不同，它们由上次关机时设立状况决定。
在大字显示界面及列表显示界面下，如果已启动测量，按“退出”键仪器会提出如下：

图 4 退出提示
光标可在“1.”、“2.”、“3.”上移动。光标在“1.”上时按“进入”键，仪器保存当前测量成果并返回到主菜单；光标在“2.”上时按“进入”键，仪器清除掉当前测量成果并返回到主菜单；光标在“3.”上时按“进入”键，仪器又重新回到测量界面；
6.3 设立1子菜单
在主菜单下，用光标键将光标移到“2.Setup1”上，按“进入”键，进入设立1子菜单，显示如下：

图 5 Setup work mode & Ts
6.3.1 设立1第1页
“Work Mode”：工作模式，ASV5910有较多参数可以设立，从而使仪器可以满足不同国家测量原则及不同测量目。因参数较多，按原则不同、测量目不同，提前将这些参数设立好，并提成各种组，对不同组可以取上不同名称，这就是组合参数，也叫工作模式。顾客只需按测量规定调用不同参数组而无需每个参数去设立，这样可以以便顾客使用。当仪器内部没有保存对的组合参数时，其后显示“----”，可以用计算机将新组合参数写到仪器内，仪器内最多可以保存32组组合参数。用计算机将新组合参数写到仪器内操作可以参照《个人声暴露计管理软件使用阐明》。
“Ts=00h00m00s”：预设测量时间，到达这个时间后仪器自动停止积分测量、记录分析、数据记录并保存测量成果。从1秒到24小时任意调节。
“Name:AWA5910_00”:保存测量成果时取测点名字。前4个字符将被取出作为U盘中保存文献文献名前四个字符。仪器内部最多可以保存128个测点名字供顾客选用，顾客可以用计算机写入新测点名字，操作可以参照《个人声暴露计管理软件使用阐明》。
“P:1”:表白当前是第一页内容
光标可以在“P:”、“Work Mode”、“h”、“m”、“s”、“Name”上移动，按“退出”、“进入”键返回到主菜单。
表 4 设立1第1页中光标位置及可用选项
光标位置
可用选项
备注
P:
2或6
翻页
Work Mode
下一种预存工作模式名
调用其他工作模式
h
01h至24h
设小时
m
01m至59m
设分钟
s
01s至59s
设秒
Name
下一种预存测点名
调用其他测点名
6.3.2 设立1第2页
在设立1第1页中，将光标移到“P:1”上，按参数加键进入第2页，显示如下：

图 6 Setup Ln & Mic.
“MIC. Mode”:传声器类型，有Free及Random两种可选。也就是自由场型或随机入射型。仪器出厂时配是自由场型传声器，有些国标规定采用随机入射型传声器，此时可以将这个选项设为Random，这样仪器会自动对高频进行修正，以达到随机入射型传声器规定频响。
“N：5，10，50，90，95”：记录声级定义。仪器每通道可以同步测量5个记录声级，这个5个记录声级可由顾客在1至99之间任意定义。
“Auto name”:与否由仪器自动选用测点名。当选Yes时，仪器每次测量结束后就选用下一种预存测点名。
光标可在“MIC.Mode”、“5”、“10”、“50”、“90”、“95”、“Auto name”、“P：”上移动，按“退出”、“进入”键返回到主菜单。
表 5设立1第2页中光标位置及可用选项
光标位置
可用选项
备注
P:
3或1
翻页
MIC. Mode
Random、Free
改传声器类型
5、10、50、90或95
1到99之间数字
定义记录声级
Auto Name
N/A、Yes
与否自动取名
6.3.3 设立1第3页
在设立1第2页中，将光标移到“P:2”上，按参数加键进入第3页，显示如下：

图 7 Setup weight
“Fre. Weight”:频率计权。它背面有两个字符，前一种字符为通道0频率计权，后一种字符为通道1频率计权。
“Sta.Weight”:记录分析用时间计权。记录分析Ln（n可由顾客自行设定，参见6.3.2）时所用时间计权网格。
光标可在“Fre.Weight”、“Sta.Weight”、“P：3”上移动，按“退出”、“进入”键返回到主菜单。
表 6设立1第3页中光标位置及可用选项
光标位置
可用选项
备注
P:
4或2
翻页
Fre.Weight
A C、A Z、A A、C Z、C C、Z Z
设两个通道频率计权
Sta.Weight
F F、S F、I F、F S、S S、I S、F I、S I、I I
设两个通道记录分析用时间计权

6.3.4 设立1第4页
在设立1第3页中，将光标移到“P:3”上，按参数加键进入第4页，显示如下：

图 8 Setup Dosemeter0
“Exchange Rate0”:0号个人声暴露计互换率,可在3、4、5、6中选取。这参数对TWA，Dose,LAVG计算成果有影响。
“Threshold0”：0号个人声暴露计门限值，可在40到90dB之间选取。低于此值时间计权声压级不参加TWA,Dose,LAVG计算。
“Criterion0”:0号个人声暴露计超限值，可在70到90dB之间选取。应输入法律规定8小时限值。
6.3.5 设立1第5页
在设立1第4页中，将光标移到“P:4”上，按参数加键进入第5页，显示如下：

图 9 Setup Dosemeter1
“Exchange Rate1”:1号个人声暴露计互换率,可在3、4、5、6中选取。
“Threshold1”：1号个人声暴露计门限值，可在40到90dB之间选取。低于此值时间计权声压级不参加TWA,Dose,LAVG计算。
“Criterion1”:1号个人声暴露计超限值，可在70到90dB之间选取。应输入法律规定8小时限值。
6.3.6 设立1第6页
在设立1第5页中，将光标移到“P:5”上，按参数加键进入第6页，显示如下：

图 10 Setup TWA
设立两个个人声暴露模块中TWA所用频率计权及时间计权。
注意：可选用频率计权由前面两个通道设立频率计权决定。
6.4 设立2子菜单
在主菜单下，用光标键将光标移到“4.Setup2”上，按“进入”键，进入设立2子菜单第一页，显示如下：

图 11 设立2第1页
在设立2中重要是对启动方式、记录方式、录音方式、硬件、电源、时钟、自动暂停进行设立。将光标移到“P:1”上，按参数键，则可以进入第2页，显示如下：

图 12 设立2第2页
将光标移到“P:2”上，按参数键，则可以进入第3页，显示如下：

图 13 设立2第3页
6.4.1 启动设立
在设立2第1页，将光标移到第一行，按“进入”键，进入启动设立，显示如下：

图 14 定期启动
“Source”:启动开始触发源，有Clock、Button、Interval、Limit几种可选。各种触发源重要用途见下表：
表 7 启动触发源用途
No
Source
Note
1
Clock
定期启动
2
Button
按下按键后启动
3
Interval
间隔相似时间后启动
4
Limit
超过设定限值后启动
6.4.1.1 定期启动
当选用“Clock”时，显示屏下面二行浮现Date及Time。顾客可在这二行中输入一种时间，当天历时钟到达这个时间后，仪器将会自动启动。光标可以移到年、月、日、时、分、秒上，用参数键可以调节相应年、月、日、时、分、秒。当某一项调到尽头时将显示“**”，表达在定期启动时，此项不参加比较。这样就可以做到每小时启动、每天启动、每月启动……。
6.4.1.2 按键启动
当选用“Button”时，显示如下：

图 15按键启动
“Run Delay”:按下“进入”键后延时一段时间再启动测量，当其后为0秒时，表达立即启动测量。顾客可在0到9之间选取。
注意：当顾客选其他启动触发方式时，在测量界面下按“进入”键还是可以启动所有测量。
6.4.1.3 等间隔启动
当选用“Interval”时，仪器显示如下：

图 16等间隔启动
“Delta_T”：每次启动间隔时间，顾客可在1min、5min、10min、20min、30min、1hour之间选取。1min表达每到整分时启动，5min表达每到整5分时启动。
注意：当设立测量时间Ts不不大于此间隔时，仪器实际测量时间按Ts，实际启动间隔延长。
6.4.1.4 超限启动
当选用“Limit”时，仪器显示如下：

图 17超限启动
“Value”:设定限值，超过这个值仪器将启动测量。此值可在40到140之间选用。
“Delay”：规定持续超限时间。仪器0号通道由记录所用时间计权下指数平均声压级超过限值时，开始启动测量，只有持续超限时间超过此“Delay”值后，测量才会继续，否则测量终结。此值可在0到999s之间设立。
6.4.2记录设立
在设立2第1页下，将光标移到第二行，按“进入”键，进入记录设立，显示如下：

图 18记录设立
“context”:记录内容。N/A、Linst、Leq,t、Li&Leq几种可选。
表 8记录内容选项
序号
Context
记录内容
1
N/A
不记录
2
Linst
记录瞬间声压级
3
Leq,t
记录短时等效声级
4
Li&Leq
同步记录瞬间声压级与短时等效声级
“Sample”:采样间隔。当只选Linst 时，可在0.01s到6s之间设立，当选有Leq,t时，可在0.1s到60.0s之间设立。
“Channel”:通道。可在“0”、“1”、“0&1”之间选取。“0”表达只记录0号通道声压级；“1”表达只记录1号通道声压级；“0&1”表达同步记录0与1号通道声压级。
6.4.3录音设立
在设立2第1页下，将光标移到第三行，按“进入”键，进入录音设立，显示如下：

图 19录音设立
“Type”：录音格式。可在“N/A”、“32kHz,16bit”、“16kHz,16bit”、“8kHz,8bit”中选用。
表 9录音格式
序号
Type
重要作用
1
N/A
不录音
2
32kHz,16bit
采样频率高，精度高。保存文献大，可以再做分析
3
16kHz,16bit
采样频率中低，保存文献中档，可以再做分析
4
8kHz,8bit
采样频率低，保存文献小，只能做主观监听
“Channel”:录音所用通道号。可在“0”、“1”、“0&1”之间选用。“0”表达只录制0号通道波形；“1”表达只录制1号通道波形；“0&1”表达同步录制0与1号通道波形。
“Trigger”:触发开始录音办法。可在“Synchrony”、数值之间选用。“Synchrony”表达与积分测量同步，也就是开始启动测量时就开始录制波形，测量结束时波形录制完毕。当选数值时，表达相应通道记录取指数平均声压级超过这个限值时开始录制波形。此数值可以在1到120之间设立
“Record setup1”:录音设立第一页，光标在此处，按参数键可以进入下一页，显示如下：

图 20录音设立第2页
“Record time”:超限触发录音时间长度。可在10s、20s、30s、40s、50s、60s、70s、80s、90s之间选取,当前一页触发录音办法选“Synchrony”时，此处显示=Ts并且不能设立。
“CH0 0dB”、“CH1 18dB”：0号或1号通道录音时音量。可以在0到48dB之间每6dB一档调节。当信号较小时可以选较大放大音量，以使录音波形幅度比较大，当信号较大时可以选较小音量，以免录音波形被限幅。用参数键调节各通道音量，使显示出音量条图最高时在刻度盘1/2以上处，但又没有占满刻度盘为好。
6.4.4 硬件设立
在设立2第2页，将光标移到第一行，按“进入”键，进入启动设立，显示如下：

图 21硬件设立
“MIC. Input”：传声器输入接法设立。仪器可以同步接Left与Right两个传声器,内部有两个测量通道，传声器与内部测量通道联接由此设立项决定。

表 10传声器联接方式
序号
选项
联接方式
1
0
通道0
通道1

Left MIC.

2
1
通道0
通道1

Right MIC.

3
2
通道0
通道1

Left MIC.

Right MIC.
“Display”:显示屏保护。可以在always、10s、20s、30s、40s、50s、60s、70s、80s、90s之间选取。10s到90s表达在指定期间内没有操作按键，则显示自动关闭，Always表达显示始终开着。
“Locked”:操作锁定。如果选Yes，当显示自动关闭后，只有同步将两个参数键按下才干重新打开显示，对仪器进行操作。
6.4.5 电源设立
在设立2第2页，将光标移到第二行，按“进入”键，进入定期开关机设立，显示如下：

图 22电源设立
在按“进入”键，可以进入定期开机或定期关机设立界面，两个界面下操作是相似。
6.4.5.1自动开/关机

图 23定期开/关机
注：当进入定期关机界面时，最下一行显示“Auto-off”
“Mode”:定期开机或关机工作模式。可以在N/A或Clock中选用，当选N/A时，仪器不会定期开机或关机;当选Clock时，当仪器内部时钟到达下面指定期间时，仪器自动开机或关机。
“Date”:定期开机或关机日期。
“Time”:定期开机或关机时间。
光标可以移到年、月、日、时、分、秒上，用参数键可以调节相应年、月、日、时、分、秒。当某一项调到尽头时将显示“**”，表达在定期开机或关机时，此项不参加比较。这样就可以做到每小时、每天、每月定期开机或关机……。
建议定期开机或关机与定期启动一同使用，可以做到自动测量。
注意：当设定了自动开机，关闭仪器电源后，仪器处在掉电状态，工作电流不大于5mA。
6.4.5.2 关闭电源
当顾客选中定期开机后，再回到电源设立界面下时，显示多余一项“Power off”,如下：

图 24关闭电源
光标移到第三行，按“进入”键，仪器关闭电源，当到达定期开机设定期刻时，仪器自动开机，并直接进入测量界面。
注意：当设定了自动开机，再想用按键打开仪器电源，需按下进入键2秒以上再放开。
6.4.6 日历时钟调节
在设立2第2页中，将光标移到第三行，按“进入”键，仪器进入日历时钟调节界面，显示如下：

图 25日历时钟调节
光标可以移到年、月、日、时、分、秒上，用参数键可以调节相应年、月、日、时、分、秒。调节完毕后按“进入”或“退出”可以返回到设立2第2页。
6.4.7 自动暂停/再启动设立
在设立2第3页，按“进入”键，可以进入自动暂停/再启动设立界面，显示如下：

图 26暂停/再启动设立
注：当进入再启动设立时，最下一行显示“Rerun Clock”
“Mode”:暂停/再启动工作模式。可以在N/A或Clock中选用，当选N/A时，仪器不会定期暂停或再启动;当选Clock时，当仪器内部时钟到达下面指定期间时，仪器自动暂停
