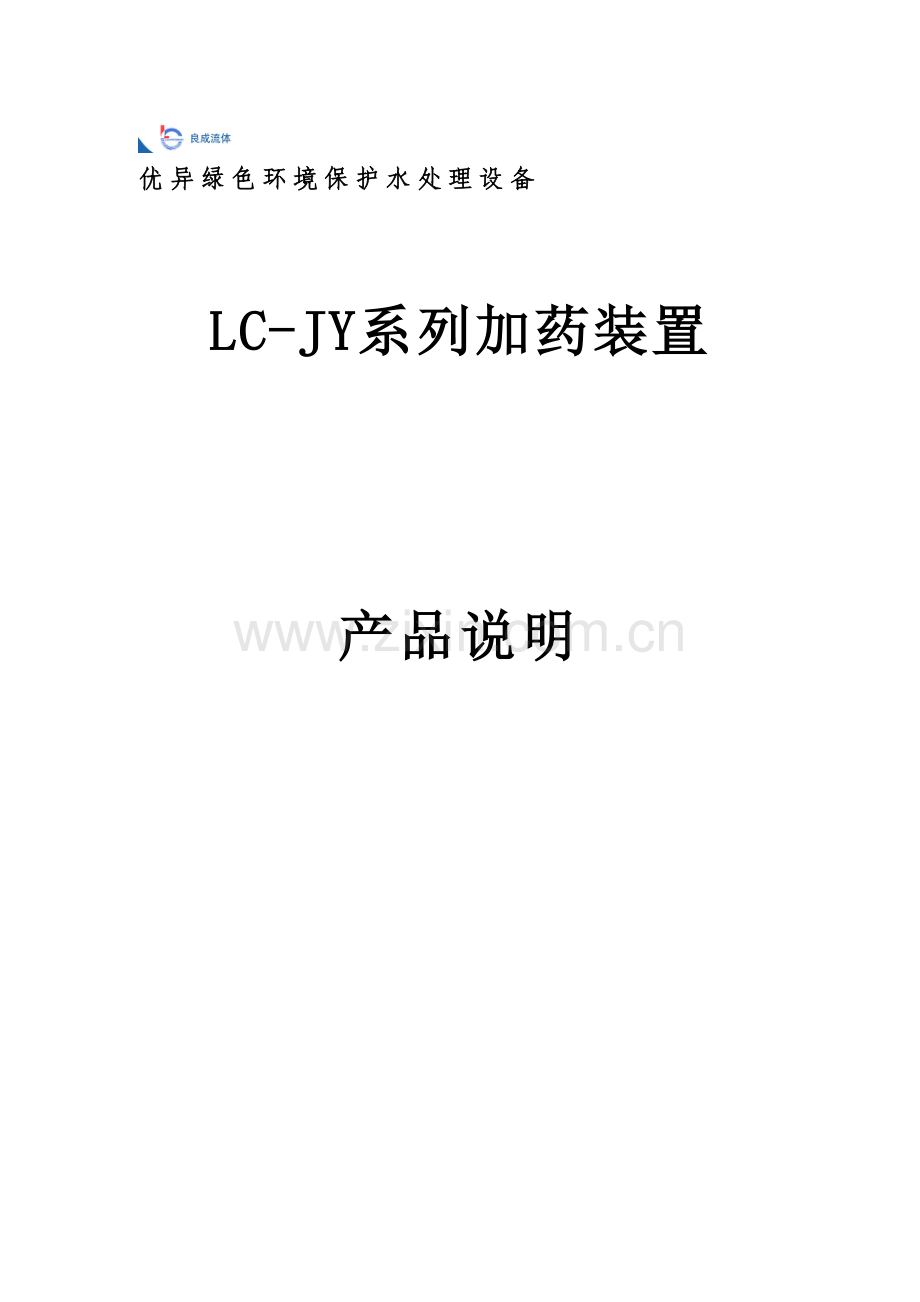

LC-JY系列加药装置

产品说明

山东良成环境保护工程
企业介绍
山东良成环境保护工程是专业致力于环境、能源先驱性产品研发，并为用户提供水处理综合处理方案和高品质服务集团企业。关键业务包含市政水务、工业循环水处理、建筑水处理、小区分质供水、污水处理、城市供热等领域。良成不停加大对技术研发投入，和江苏大学合作成立了良成水环境保护研发中心，中心拥有一流技术力量和深厚技术贮备，研发队伍中博士2人，硕士4人，高级工程师8人。良成水环境保护研发中心为用户提供基于良成产品和处理方案系统计划、设计、技术支持和培训，为用户提供一站式服务。
良成企业在山东省淄博市张店区良乡工业园，山东省机械工业定点生产企业、省级高新技术企业、山东省环境保护设备定点生产企业。拥有大型铸造生产基地、机械加工基地和技术研发基地。
良成企业在不停发展历程中，一直本着“用户第一，服务第一”标准，“科技创业，以人为本”信念，开发产品、精益生产、服务用户。企业已形成独具良成特色高效、正确、现代企业管理体系，为达成用户完全满意提供有利管理保障。良成全部产品设计制造严格遵照 ISO9001国际质量体系管理标准，并进行有效成本控制和不停技术改善和创新，为用户和合作伙伴提供满意产品。良成坚信只有树立高尚目标，集中精力并坚持不停超越自我，才能制造出零缺点、含有最精益质量产品。
良成企业在全国各大城市设有销售和服务中心，负责当地域售前、售中和售后服务，并提供对应技术支持。良成高素质技术、市场、管理团体将秉承一贯专业精神、卓越品质、优质服务，不停提升技术，凝聚智慧，致力于为人类发明一个更洁净、更安全、更健康舒适生存空间而努力。
我们将提供最优质服务、最适宜价格，竭诚欢迎您到来！

地址：山东省淄博市张店区良乡工业园中心路1号
电话：[phone]
传真：[phone]
目 录
一、产品概述--------------------------------------------5
二、适用范围--------------------------------------------5
三、产品特点--------------------------------------------5
四、产品型号说明-----------------------------------------5
五、JY型加药装置型号和性能说明----------------------------6
六、JY-0.3/0.72A-1 型加药装置设备安装尺寸--------------------8
七、JY-0.3/0.72A-2/3型加药装置设备安装尺寸 ------------------9
八、JY-1型加药装置系统示意图------------------------------9
九、加药装置使用说明-------------------------------------11
十、订货须知 -------------------------------------------12
一、产品概述
在水处理、化工、印染等行业 ，在水中或其它液体中常常碰到要按一定百分比投加另一个溶液。因为生产过程是连续 ，这种投加工作也必需一样是连续。比如在水处理中投加混凝剂，助滤剂消毒。冷却塔投加阻垢剂，化工 、印染中定时投加一定量化学药剂，酸碱等。这些全部需要一个即能配制溶液，又是能定量定时投加药剂设备，而这正是我们JY系列加药装置所含有基础功效。
二、适用范围
JY系列加药装置，广泛用于电厂、化工、水厂等需要投加净水剂、混凝剂系统，能够进行水质处理所需药剂正确投加和计量。具体应用于：
1、水处理中投加混凝剂、助滤剂、消毒剂、酸碱液等。
2、 冷却水、循环水中投加阻垢剂、水质稳定剂等。
3、 化工、印染行业中投加酸、碱液和其它溶液。
三、产品特点
1、性能稳定，溶液槽容积大，能耗低。
2、外形美观，线构紧凑，占地面积小。
3、操作方便，维修简单，适用范围广。
4、保养简易，外观精美。
四、产品型号说明
1、JY型　JY－0.3/0.72A-1式中：
      JY——加药设备型号
　　　0.3——药剂溶解槽有效容积（m3）
0.72——药剂箱总有效容积（m3）
　　　A——加药装置组合形式（见表三）
　　　1——药剂投药方法（见表二）
代号
投药方法
1
ZJ、WJ型计量泵（微型基座系列）
2
喷射器附转子流量计
3
喷射器
2、药剂投药方法表：表2

3、加药装置组合形式表：表3
代号
加药装置组合形式
A
一套加药设备
B
二套加药设备

五、JY型加药装置型号和技术性能

见下表。
型号
投药方法
外形尺寸
长×宽×高 m
适用范围
电机容量 (KW)
配管管径 (mm)
接管处水压 (Pa)
药剂
性质
水温℃
PH 值
搅拌机
计量泵
溶解槽给水管 A
喷射器给
水管 B
排水
管 C
溶解槽给
水管 A
喷射器给
水管 B
JY-0.3/
0.72A-1
微型机座系列计量
3.1×2.5
× 2.6
水
质
稳
定
剂
混
凝
剂
等
≤ 50
≤ 9
0.75
0.6
1×DN25
1×DN25
接
纳
溶
解
槽
溶
解
箱
排
污
水
≥ 9.8×104
>28.4×104
JY-0.3/
0.72B-1
微型机座系列计量
3.1×4.2
× 2.6
2×0.75
2×0.6
2×DN25
2×DN25
JY-0.3/
0.72A-2
喷射器附转子流量计
3.1×2.2
× 2.6
0.75
0.6
1×DN25
1×DN25
JY-0.3/
0.72B-2
喷射器附转子流量计
3.1×3.6
× 2.6
2×0.75
 2×0.6
2×DN25
2×DN25
JY-0.3/
0.72A-3
喷射器
3.1×2.2
× 2.6
0.75
2×0.6
1×DN25
1×DN25
JY-0.3/
0.72B-3
喷射器
3.1×3.6
× 2.6
2×0.75
0.6
2×DN25
2×DN25
JY-1
微型机座系列计量
2.1×1.35
× 2.6
0.75
0.18
1×DN25
1×DN20

JY 型加药装置
注一: ZJ 型计量泵可配 ZJ-63/16-Ⅰ/Ⅱ/Ⅲ ,ZJ-80/10-Ⅰ/Ⅱ/Ⅲ 、 ZJ-125/6-Ⅰ/Ⅱ/Ⅲ。
注二：Pa( 帕 )为压力单位是 SI 计量标准9.8×10 4 Pa=1Kgf/cm 2。
六、JY-0.3/0.72A-1 型加药装置设备安装尺寸

七、JY-0.3/0.72A-2/3型加药装置设备安装尺寸

八、JY-1型加药装置系统示意图

九、加药装置使用说明
JY 型系列加药装置
A ：开启前准备
1 、新安装加药装置内外表面应清洗洁净，检验并清洗全部润滑油孔，和电路是否通畅。
2 、清洗各管路，检验各管路是否堵塞，、计量泵路管是否有堵塞或漏气地方。
3 、检验各连接部位不许可松动。
4 、依据使用环境温度，传动机构箱体内应加入 20 、 30 、 40 机械油或其它适应环境润滑油至油标为止。
5 、因为转动计量泵联轴器及搅拌机叶轮运转二周以上，检验是否有影响运转障碍。
6 、计量泵安全阀应调在工作压力 1.25-1.45 倍时跳开，不应过高或过低。
B ：操作使用
1 、开启前准备工作做好后，接通电源，首先开启搅拌机，搅拌机须顺时旋转，搅拌均匀后再开启计量泵。
2 、停止工作时应行先停下搅拌机，再停计量泵。停计量泵时应关闭吸入管路阀门，关闭排出管路阀门。在可能冰冻情况下需停泵，应尽可能排净泵及管路内液体，以免冻坏设备。
3 、长久停用设备应将泵内液体全部排出，拆洗零件，涂防锈漆。
C ：维护使用
1 、应注意搅拌机运转平稳，不应有较大震动现象，如较大震动应立即排除故障。
2 、应注意计量泵压力表，电源表等仪表指标状态。如压力增加 要检验原因，排出管路是否堵塞或阀门没有全开。电流增大至不正常时要检验泵本身及电器设备有否发生故障。
3 、各运动部件及轴承温升不应太高，润滑油温度不应超出 60℃ 。
4 、减速机第一次加油运转 500 小时，即应更换新油，以后在连续工作每六个月更换一次，在使用过种中，应常常补充润滑油。计量泵每七天更换一次，二个月后每六个月更换一次。
5、泵除部分零件需临时更换外，运转 4000 小时后应更换易损件，运转 8000-16000 小时后应进行拆洗检验。
