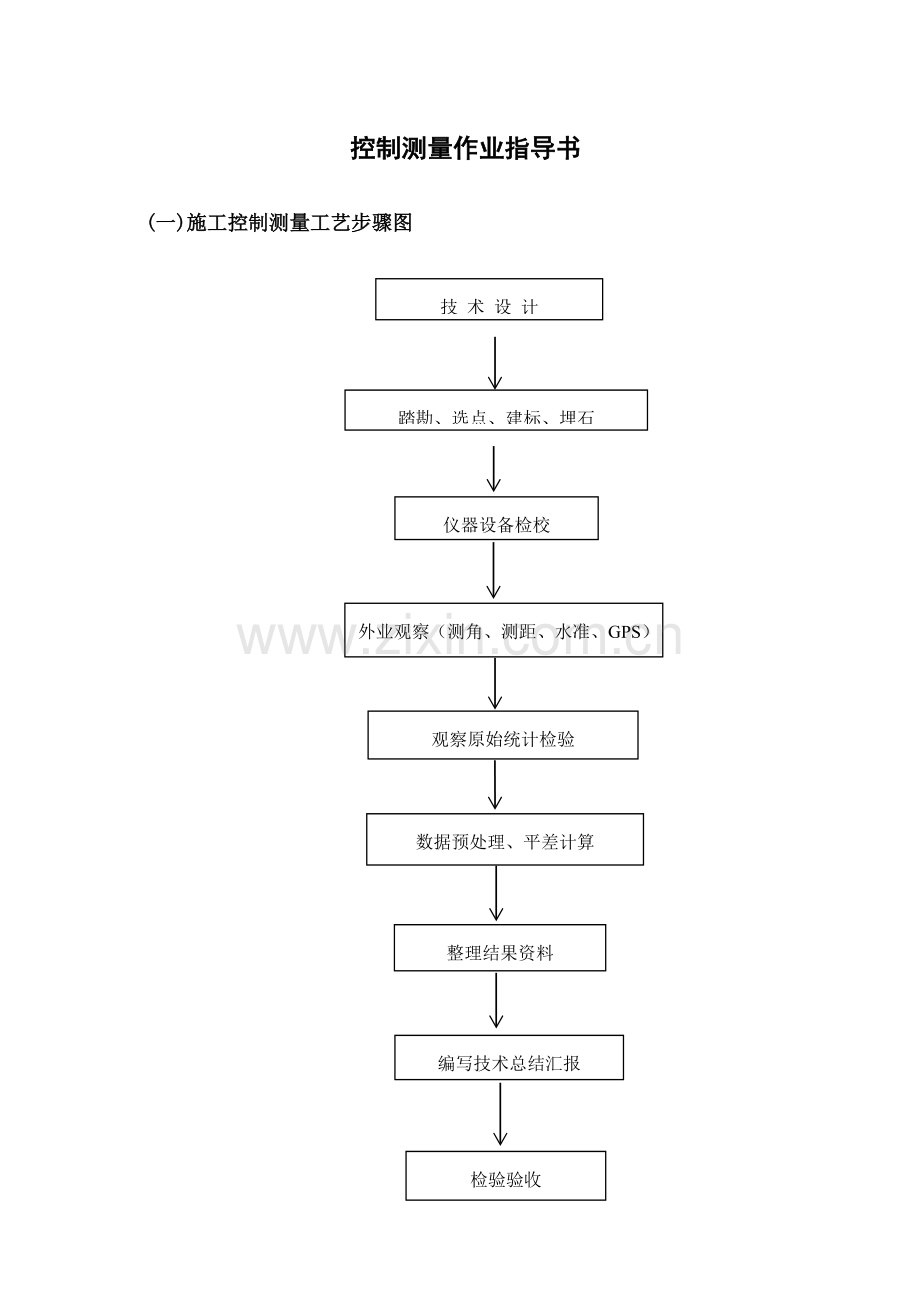

控制测量作业指导书(一)施工控制测量工艺步骤图技 术 设 计 踏勘、选点、建标、埋石 仪器设备检校外业观察（测角、测距、水准、GPS）观察原始统计检验数据预处理、平差计算整理结果资料编写技术总结汇报检验验收（二）施工控制测量方法及要求本作业指导书是针对施工控制测量特点和作业需要编写，服务范围是二等以下施工平面控制网、平高控制网、高程控制网建立和控制点加密。使用本指导书进行测量作业，应遵守国家三角测量规范、国家一、二等水准测量规范、国家三、四等水准测量规范、水利水电工程施工测量规范等规程规范。如业主有特殊要求，按业关键求实施。一、准备工作1搜集资料1.1广泛搜集测区及其周围已经有控制测量结果和地形图资料。(1)控制测量资料包含结果表、点之记、展点图、路线图、计算说明和技术总结等。搜集资料时要查明施测年代、作业单位、依据规范、平高系统、施测等级和结果精度评定。结果精度指三角网高程、测角、点位、最弱边、相对点位中误差；水准路线中每公里偶然中误差和水准点高程中误差等。(2)搜集地形图资料包含测区范围内及周围地域多种百分比尺地形图和专业用图，关键查明地图百分比尺、施测年代、作业单位、依据规范、坐标系统、高程系统和成图质量等。(3)假如搜集到控制资料坐标系统、高程系统不一致，则应搜集、整理这些不一样系统间换算关系。1.2搜集协议文件、工程设计文件、业主（监理）文件中相关测量专业技术要求和要求。1.3准备对应规范：国家三角测量规范、国家一、二等水准测量规范、国家三、四等水准测量规范、GPS测量规范、水利水电工程施工测量规范。1.4了解测区行政划分、社会治安、交通运输、物资供给、风俗习惯、气象、地质情况。比如了解冻土深度，用以考虑埋石深度；最大风力，以考虑觇标结构；雾季、雨季和风季起止时间，封冻和解冻时间，以确定适宜作业月份。2.现场踏勘携带搜集到测区地形图、控制展点图、点之记等资料到现场踏勘。踏勘关键了解以下内容：2.1原有三角点、导线点、水准点、GPS点位置，了解觇标、标石和标志现实状况，其造标埋石质量，方便决定有没有利用价值。2.2原有地形图是否和现有地物、地貌相一致，着重踏勘增加了哪些建筑物，为控制网图上设计做准备。2.3调查测区内交通现实状况，方便确定合理高程测量方案，测量时选择适当交通工具。2.4现场踏勘应作好统计，并编写踏勘汇报。3.技术设计技术设计是依据工程建设项目标规模和对施工测量精度要求，及协议、业主和监理要求，结合测区自然地理条件特征，选择最好布网方案和观察方案，确保在要求期限内多快好省地完成生产任务。3.1技术设计必需包含下列关键内容：3.1.1任务概述：说明工程建设项目标名称、工程规模、起源、用途、测区范围、地理位置、行政隶属、任务内容和特点、工作量和采取技术依据。3.1.2测区概况：说明测区地理特征、居民地、交通、气候等情况，并划分测区困难类别。3.1.3已经有资料分析、评价和利用：说明已经有资料作业单位、施测年代、采取技术依据和选择基准；分析已经有资料质量情况，并作出评价和指出利用可能性。3.1.4平面控制：说明控制网采取平面基准、等级划分和各网点或导线点点号、位置、图形、点密度、已知点利用和联测方案；初步确定觇标高度和类型、标石类型和埋设要求；观察方法及使用仪器。3.1.5高程控制：说明采取高程基准及高程控制网等级，附合路线长度及其构网图形，高程点或标志类型和埋设要求；确定观察和连测方案，观察方法及技术要求等。3.1.6内业计算：外业结果资料分析和评价，选定起算数据及其评价，选择计算数学模型，计算和检校方法及其精度要求，结果资料要求等。3.2控制测量技术设计过程以下：3.2.1已经有控制网结果精度分析，必需时实测部分角度和边长，掌握起算数据精度情况。3.2.2依据控制网用途、工程规模、类型及建筑部署、精度要求来确定控制网等级；依据测区地形、起算点情况及使用仪器设备来确定控制网类型。平面控制可采取三角测量、边角组合测量、导线测量和GPS测量。高程控制可采取水准测量和三角高程测量，布设成闭合环线、附合线路或结点网。 3.3控制网图上设计依据工程设计意图及其对控制网精度要求，确定合理布网方案，利用测区地形地物特点在图上设计出一个图形结构强网。3.3.1三角网(或边角网)对点位要求:(1)图形结构好,边长适中,传距角大于20。(2)是制高点，山尖上或高建筑物上，视野开阔，便于加密。(3)视线高出或旁离障碍物1.5米。(4)能埋建牢靠测量标志，且能长久保留。(5)充足利用测区内原有旧点，以节省开支。(6)为了安全，点位要离开公路、铁路、高压线等危险源。3.3.2图上设计步骤:(1)利用工程整体平面部署图展绘已经有控制测量网点。(2)根据确保精度，方便施工和测量标准布设施工控制测量网点。(3)判定和检验点间通视情况。(4)估算控制网精度。(5)确定三角高程起算点及水准联测路线。3.4控制网优化设计 先提出多个布网方案，测角网、测边网、导线网、边角组合网和测哪些边、测哪些角等，依据网形和各点近似坐标，利用计算程序进行精度估算，优选出点位中误差最小，相对点位中误差在关键方向上分量最小，而观察工作量最小方案。 3.5依据对测区情况调查和图上设计结果，写出文字说明，整理多种数据、图表，并确定作业计划。3.6上报相关领导部门审核4.检校仪器 按规范要求在控制测量作业前对准备使用仪器和配套器具进行检定和校准。二、埋建测量标志1.选点选点是把图上设计点位落实到实地，并依据具体情况进行修改。边角网点选在通视良好、交通方便、地基稳定且能长久保留地方。视线要避开障碍物。对于能够长久保留、离施工区较远点要考虑到图形结构和便于加密。直接用于施工放样控制点要便于放样。GPS网选点不要求相连边全部通视，但为了使用常规仪器测量时能够后视和检核，每点最少有两个点和它通视。同时要求地势开阔，能够接收到足够卫星信号。2.建标2.1施工测量首级控制点和要长久保留各级控制点应埋设含有强制归心装置砼标墩或钢架标墩；其它平面控制点可埋设地面标石或地面标志。2.2砼标墩埋标过程：实地标定点位；挖基坑及浇筑标墩基础平台；立模板，树钢筋，浇混凝土，固定不锈钢标盘；外观整饰编号；加保护装置。2.3钢架标墩埋设过程：实地标定点位；挖基坑及浇筑坑底水平层；树立加工好钢架标；浇筑混凝土；刷防锈柒；加保护装置。2.4埋设地面标石是将灌制好嵌有金属中心标志标石浇筑埋设于地面，其过程是：挖基坑，坑底要整平扎实，再填砂石捣固，浇底层混凝土树标石并浇筑混凝土。在基岩层上或坚硬混凝土路面上，能够直接钻孔，将刻有中心标志胀锚螺栓打入孔内。2.5标墩埋好后要稳定最少15天才能开始观察。三、经纬仪角度观察1.观察注意事项1.1角度观察应遵守下列要求：观察应在成象清楚、稳定条件下进行。晴天日出、日落和中午前后，假如成象模糊或跳动猛烈，不应进行观察；1.2观察前应凉置仪器30分钟，让仪器温度和外界温度基础一致后才能开始观察。观察过程中仪器不得受日光直接照射；1.3仪器照准部旋转时，应平稳匀速；制动螺旋不宜拧得过紧；微动螺旋应尽可能使用中间部位。正确照目标时，微动螺旋最终应为旋进方向。1.4观察过程中，仪器气泡中心偏离值不得超出一格。当偏移值靠近限值时，应在测回之间重新整置仪器。1.5观察必需按规范要求进行，观察结果应做到统计真实,字迹工整，注记明确，观察要求及各项限差均应符合规范要求。1.6观察完后，应立即检验统计，计算各项观察误差是否在限差范围内，确定全部符合要求限差方可离去，以免造成无须要返工和重测。1.7用电子手簿统计时，软件必需是经过判定且经总工程师同意使用。2角度观察前准备工作(1)资料准备：观察计划、人员分工、作业技术规范。(2)观察设备：经纬仪、连接螺丝、脚架（有强制对中观察墩不要脚架）(3)照准设备：照准杆或觇牌、基座、脚架（有强制对中观察墩不要脚架）。(4)通讯及交通工具：对讲机或无线电话、车辆。(5)辅助工具：小钢尺、温度计、气压表、计算器、测伞。(6)统计工具：统计本、电子手簿、笔等 3.一个测站上观察工作次序3.1安置经纬仪(1)先将脚架安放在测站上，使脚架头大致水平，脚架头中心大致对准测站中心；把仪器固定在脚架上，移动脚架两个脚，使地面测站标志中心和对中器中心大致重合；(2)经过升降脚架使圆水准气泡居中，松开仪器连接螺丝，移动仪器，使地面测站标志中心和对中器中心正确重合，拧紧连接螺丝。(3)用仪器脚螺旋正确整平仪器：先将长水准管和两脚螺旋平行，调整这两个脚螺旋使水泡居中；再使长水准管垂直于这两个脚螺旋连线方向，调整第三脚螺旋，使气泡居中。 以上对中、整平过程可能要反复进行，直到正确对中，且旋转照准部在各个方向上，长水准管气泡居中。在强制对中观察墩上安置仪器时，没有（1）、（2）步骤。3.2依据观察方案，利用技术设计或选点略图寻求并识别各观察目标； 3.3量取仪器高度、觇标高度（注意量取位置）、温度、气压。3.4观察 角度观察通常采取方向观察法进行，方向观察法一测回操作步骤以下：(1)将仪器照准零方向（第一方向），按观察度盘表配置好度盘和测微器位置；(2)顺时针方向旋转照准部12周后正确照准零方向，读定度、分和光学测微器读数两次（重合两次、读两次数）；(3)顺时针方向旋转照准部，正确照准1方向，读定度、分和光学测微器读数两次。继续顺时针方向旋转照准部依次观察2、3、4N方向，最终闭合至零方向。 以上观察为上半测回。(4)纵转望远镜，逆时针方向旋转照准部12周后，正确照准零方向，读数（重合两次、读数两次）。(5)逆时针方向旋转照准部，按上半测回观察相反次序N3、2、1观察至零方向。 以上操作为一测回，当方向数小于四个时，可不闭合至零方向。3.5统计检验，如有需要重测（或补测），应立即重(补)测。重测注意事项以下：(1)重测通常应在基础测回（即要求全部测回）完成以后，对全部结果进行综合分析，作出正确取舍，并尽可能分析出影响质量原因后再进行。切忌不加分析，片面地、盲目地追求观察结果表面上合格，以致最终得不到良好结果。(2)因对错度盘、测错方向、读错记错、碰动仪器、气泡偏离过大、上半测回归零差超限和其它原因未测完测回，全部能够立即重测，并不算重测测回数。(3)一测回中2C互差超限或化归同一起始方向后，同一方向值各测回互差超限时，重测超限方向并联测零方向（起始方向度盘位置和原测回相同）。因测回互差超限重测时，除显著孤值外，标准上应重测观察结果中2C值最大和最小测回。(4)一测回中超限方向数大于测站方向总数1/3时，应重测整个测回。(5)若零方向2C互差超限或下半测回归零差超限，则应重测整个测回。(6)在一个测站上重测方向测回数超出测站上方向测回总数1/3时，应重测全部测回。(7)基础测回结果和重测结果全部要汇总于记簿中，每一测回只取一份合格结果。3.6通知镜站，仪器装箱，清点物品，搬站。4. 内业4.1检验统计：水平角观察原始统计除统计员现场100%检验外，内业必需由第二检验者100%检验。4.2测站平差：(1)计算每个方向各个测回方向值平差值，即各测回观察值算术平均值；(2)计算一测回观察方向中误差：u =(3)计算测站平差值中误差:M=四、测距仪距离测量 距离测量有测距仪配经纬仪、全站仪两种情况。测距原理、方法和要求是一样。1. 测距注意事项(1)测线宜高出地面和离开障碍物1.3m以上，以减小折光影响。(2)测线避免经过发烧体（如散热塔、烟窗等）和较宽水面上空。(3)测站应避开受电、磁场干扰地方，应离开高压线5m以外。(4)测距时避免背景部分有反光物体。(5)在大气稳定和成像清楚条件下观察，雾、雨、雪天气不宜观察。(6)避免爆晒、淋湿仪器，严禁照准头对向太阳。(7)测站、镜站不准离人；手机、对讲机应远离测线使用。(8)同时测量干湿温度、气压。(9)仪器高和棱镜高量取位置一定要正确。仪器高是标面至测距仪示高点高度；棱镜高是标面和棱镜中心（镜框上有标志线）高度，不是测垂直角（或天顶距）照准觇牌标志线高度。2测距仪测量距离（经纬仪同时测垂直角或天顶距）操作(1)将经纬仪安置于测站上，对中、整平；将测距头安置在经纬仪上；连接电源；(2)将反射镜置于镜站上，对中、整平；(3)分别量取仪器高和棱镜高，并记入手簿。(4)分别读记测站、镜站测前温度、气压；(5)测距仪瞄准反射镜，开启测距仪电源，使仪器达成正常工作状态，按测距键，测量、读数、统计斜距2个测回，每测回4次读数。(最好同时测记平距和高差，用于检核计算)(6)关闭测距仪，把测距仪从经纬仪上取下（注意不要碰动经纬仪）。(7) 分别读记测站、镜站测后温度、气压。(8)经纬仪照准觇牌标志线，盘左（或盘右）位置用中丝法测记4个上半测回垂直角（或天顶距）。(9)经纬仪盘右（或盘左）照准觇牌标志线，测记垂直角4个下半测回。(10)假如有多个方向需要测距、测垂直角、或水平角，应先测完全部方向、全部测回盘左、盘右水平角、垂直角，再装上测距仪进行测距。先测距再测角也是能够，只是不能在测角过程中装卸测距仪。(11)检验统计，本站结束。3边长改算(1)检验外业统计，摘抄计算数据。(2)气象更正：不一样厂家仪器因波长不一样而气象更正公式略有不一样，计算时应注意查阅仪器说明书。如DI测距仪气象更正系数为：K=281.8- (ppm)(3)加常数、乘常数更正:经过气象、加、乘常数更正后斜距为：S =S测（1+K气+R乘）+C加(4)倾斜更正：用天顶距和更正后斜距计算平距： D =Ssin(-f)， 是天顶距；用立角和更正后斜距计算平距：D =Scos(+f)， 是立角；f=S；f是地球曲率和大气折光更正系数；=206265；K是大气垂直折光系数；R是地球曲率半径；用高差和更正后斜距计算平距D=(5)投影更正:按设计文件要求进行投影，通常是投影到测区平均高程面上。投影后平距为：D0=D（1-（HM-H0）/R）；式中：HM是测站、镜站平均高程；R=6367940.31米(地球曲率半径)；H0投影面高程。(6)平均平距：计算出往、返测改后距离中数。五全站仪测量 全站仪用于控制测量，能够将测水平角、立角、斜距一次进行。同时还能够测量平距、高差用来检核计算，在已知点上还能够测量各观察点坐标作为平差中近似坐标。全站仪测角除读数外，和经纬仪测量操作程序和限差要求一样，全站仪测距和测距仪相同。不过全站仪测控制应注意以下几点要求。1全站仪控制测量注意事项：(1)用于控制测量全站仪精度要达成对应等级控制测量要求。(2)测量前要对仪器按要求进行检定、校准；出发前要检验仪器电池电量。(3)必需使用和仪器配套反射棱镜测距。(4)在等级控制测量中，不能使用气象、倾斜、常数自动更正功效，应把这些功效关闭，而在测量数据中人工逐项更正。(5)测量前要检验仪器参数和状态设置，如角度、距离、气压、温度单位，最小显示、测距模式、棱镜常数、水平角和垂直角形式、双轴更正等。可提前设置好仪器，在测量过程中不再改动。(6)手工统计方便检核各项限差，内存统计用作对照检验。2测量操作 (1)在测站上安置全站仪，对中、整平（激光对中、电子整平时要先开启仪器），量记仪器高。(2)在各镜站上安置棱镜，对中、整平，量记棱镜高，镜面对向测站。(3)打开全站仪电源，上下转动望远镜、水平旋转仪器进行初始化，设置为角度测量状态。(4)测站、各镜站分别读记测前气压、温度。(5)盘左望远镜十字丝照准1号方向反射棱镜觇牌纵横标志线，水平方向设置为000，读记水平角、天顶距，测记斜距、平距、高差。(6)盘左依次照准2N号方向，同法测记。(7)盘右望远镜十字丝照准N号方向反射棱镜觇牌纵横标志线，读记水平角、天顶距，测记斜距、平距、高差。(8) 盘右依次照准N-11号方向，同法测记。(9) 测站、各镜站分别读记测后气压、温度。(10)上面(4)(9)为第一个测回观察，照准第1方向，设置水平度盘，同法测完全部测回。(11)量测仪器高、棱镜高作为检核(12)检验统计，关闭仪器。本站结束。六、控制测量内业计算1资料准备(1)画出平面控制网示意图，标上真实点名，并标出已知点、已知方向和固定边。(2)把已知数据、观察等级、测距仪精度等抄记在示意图上。(3)从水平角观察测站平差数据中抄取每个点各个方向方向观察值，写在示意图上。(4)从边长更正计算表中抄取各观察边更正后平均边长，写在示意图上每边中间。(5)按已知点在前、未知点在后用1、2N次序给网点编号。2平差计算(1)按准备好示意图和数据，以文本格式编写数据文件。不一样软件要求内容、格式不一样，计算人员一定要根据软件使用说明进行编写。(2)开启平差软件，按程序要求输入数据文件名和结果文件名，自动计算。(3)依据提醒犯错信息，修改数据文件，再启平差程序计算。这个过程可能要反复数次，直到完成计算。(4)打开结果文件，检验验算结果和平差结果。3整理资料 整编平面控制测量原始统计手簿、测站平差资料、边长改算资料、展点图、点之记、验算资料、精度数据、结果表和技术设计、技术总结、验收汇报。七、GPS控制测量1选点注意事项GPS控制点位置选择和常规网不一样之处是不需要每个方向全部通视，另外GPS点不能选在：1.1含有强反射地面周围：如大面积水面周围、平坦光滑地面周围、盐碱地带、金属矿区及雪地里。1.2含有强反射环境里：如山谷、山坡及大批建筑群等周围1.3电磁波强辐射源周围：如雷达、电台及微波中转站等周围地域。2 GPS测量2.1测前准备(1)GPS内存数据容量;(2)认真了解各GPS点所处环境，利用GPS软件估计点最好观察时间；(3)检验GPS各项设置：静态或动态、高度截止角、数据采样率、天线类型、天线量测方法。2.2观察(1)到出发到测点前，认真检验GPS主机、电池、电缆、测GPS天线钢尺、统计纸、笔、脚架及对讲机等必备品；(2)架站：认真地架好仪器，对中、整平、接好电缆；(3)量测天线高：多种GPS量测天线高方法是不一样；同一个GPS也有多个不一样量测方法，一定要记清楚自己用是哪种方法；另外GPS天线高量测通常全部是量斜高，不要人为地改为垂直高；要对称量多个方向，然后取平均值；(4)开始观察时，只需按下电源开关，这时统计好测点名、开机时间、开机时天线高；(5)观察结束时，先关电源，不要立即拆机，还要再量天线高，以判定观察过程中仪器是否动过；3GPS数据传输3.1在传输数据前，先查看仪器里每个时段里统计数据量是否大小相近，将因为开关电源引发无效统计先删除；3.2通信参数设置；3.3传输数据时，先检验软件中各项设置，查看GPS类型、天线类型、天线高量测方法等是否设置一致；3.4传输数据时，统计好各数据文件时段号、点名，以备基线解算后用；输入天线高；3.5在做好上述工作后，查看高级设置，给定高度截止角、PDOP值等多个关键设置；即可传输数据；4GPS数据处理4.1基线向量解算时，可依据不一样情况，设置好是解算部分基线还是解算全部基线，软件自动解算；4.2基线向量解算后，可初步检验一下评判各基线置信参数，检验同时环、异步环等闭合差，检验不一样时段同一条边较差，查出超限原因，剔除有粗差基线；4.3若发觉有问题基线，还能够查看各点接收到卫星情况及其它相关部原因，以查找原因，确定此基线是否重新解算还是重测；5平差计算 GPS定位结果属于WGS84大地坐标系，而实用测量结果是属于国家坐标系或地方坐标系，所以必需处理结果坐标转换问题。5.1GPS基线向量网平差分为三种类型：一是无约束平差，二是约束平差，三是联合平差。5.2现在，对于绝大多数地域联合平差是处理GPS网结果转换有效手段，也是绝大多数地域现在唯一行之有效方法。所以GPS网通常要联测35个已知点；5.3 GPS基线向量网结果内精度分析：依据无约束平差结果分析，关键考察基线向量观察值更正数、各点坐标中误差、点位中误差、GPS基线向量边方位和边长相对精度，若发觉有显著粗差，则要在联合平差前剔除；5.4联合平差或约束平差结果精度分析：关键考察各类观察值更正数分布是否有显著粗差，平差坐标、点位误差、转换参数、单位权中误差是否经过统计检验，边长相对精度是否满足设计精度要求。6高程拟合GPS高程拟合依据不一样软件要求，最少要联测4个水准高程点，但其高程精度不高，通常只能达成3厘米左右。八、水准测量1. 技术设计依据测量任务和水准测量规范要求，结合测区实际情况在地形图上确定出合理水准网和水准路线布设方案。在合适百分比尺地形图上标出已测水准点和需要连测固定点位置，标出测区内关键城镇、交通路线和河流位置。依据任务协议、工程要求和规范相关要求，在图上确定水准测量路线及水准点概略位置。技术设计书关键内容包含：任务性质和用途；测区自然地理特点；技术设计依据；所设计各等级水准路线数量，各类型标石数量，任务工期估算；起点和已知水准点高程；施测所需仪器装备多种材料数量等。 2选点和埋石实地选点在技术设计基础上进行，水准点宜均匀布设在测区内，水准点位置应能确保埋设标石稳定、安全和长久保留，并便于观察。水准点应尽可能选在道路周围，基岩露头或土层较浅处。施工高程控制水准点位置应依据施工放样需要来确定，应确保每个单项工程部位最少有2个高程点。按规范要求规格进行水准标石制作和埋设。3水准仪和水准尺检校按国家一、二等水准测量规范和国家三、四等水准测量规范要求检校项目和方法，在测前、测后对水准仪和水准标尺进行检校。4.精密水准测量注意事项（1） 用光学测微法读厘米以下小数替换直接估读，以提升读数精度；（2） 水准路线应尽可能沿坡度平缓交通道路布设；（3） 选择标尺分划成像清楚、稳定和气温改变小时间观察；（4） 观察前二十分钟将仪器置于露天阴凉处，晴天观察要打伞，迁站时罩上仪器罩；（5） 视线长度、视线高不能超限，每站前、后视距基础相等；（6） 安置脚架应使两脚和水准路线方向平行，第三脚轮换置于路线左、右两侧，观察员绕第三脚于半米外走动；（7） 一测段水准路线上(两个水准点之间)测站数必需是偶数。往、返测前、后标尺必需交换。（8） 各测段应沿同一路线、用同类仪器和尺承进行往返测，最好是往、返测测站和尺承位置相同；（9） 一测段往测和返测，应分别在早晨和下午不一样时间段完成；（10） 相邻测站观察程序相反。5.精密水准测量观察程序 5.1 往测奇数站上观察次序是：后视基础分划前视基础分划前视辅助分划后视辅助分划。往测偶数站上观察次序是：前视基础分划后视基础分划后视辅助分划前视辅助分划返测时，奇数测站和偶数测站观察次序和往测时相反，奇数测站是“前后后前”，偶数测站是“后前前后”。5.2往测奇数站上操作步骤：（1）用圆水准器概略整平仪器,使望远镜绕垂直轴转至任何方向时,符合水准气泡两端影像分离不超出1厘米。（2）望远镜对准后视水准标尺，转动倾斜螺旋，使符合气泡观察目镜中水准气泡符合（气泡两端分离小于2毫米），照准水准标尺基础分划，读记下丝和上丝读数（直接用望远镜目镜读前三位数，第四位在测微器上直接读取，不估读），计算后视视距（假如视距长度超限，应立即重选测站位置）；转动倾斜螺旋，使符合气泡正确符合，转动测微螺旋用楔形平分丝正确照准水准标尺基础分划，读取水准标尺基础分划和测微器读数（假如基础分划小于要求最小视线高，应立即重新架站）。统计，计算上、下丝读数中数和基础分划读数之差并判定是否超限。（3）旋转望远镜照准前视水准标尺，使符合水准气泡两端正确符合，转动测微鼓使楔形丝照准水准标尺基础分划，读取基础分划（基础分划不能小于最小视线高度）和测微器读数并统计。用下丝和上丝照准基础分划进行视距读数，统计并计算前视视距。计算前后视距差并判定是否超限；计算前后视距差累计差并判定是否超限；计算上、下丝读数中数和基础分划读数之差并判定是否超限。（4）用水平微动螺旋转动望远镜，照准前视水准标尺辅助分划，使符合水准气泡正确符合，转动测微鼓使楔形丝夹住一根辅助分划线，读记辅助分划和测微器读数，计算前视基础分划和辅助分划之差（基础分划+基辅差-辅助分划），并判定是否超限。（5）旋转望远镜照准后视水准标尺辅助分划，使符合水准气泡正确符合，转动测微鼓使楔形丝夹住一根辅助分划线，读记辅助分划和测微器读数，计算后视基础分划和辅助分划之差（基础分划+基辅差-辅助分划）并判定是否超限。（6）计算后、前视基础分划之差（基础分划测量两立尺点之间高差）和辅助分划之差（辅助分划测量两立尺点之间高差），计算两高差之差并判定是否超限。（7）进行检核计算，即基辅高差之差应等于基辅读数差之差，不然计算过程有误。（8）计算本站高差值，即计算基础分划和辅助分划测量高差中数。（9）本站全部检验无误后，由统计员通知后尺和仪器搬站。5.3偶数站上除观察次序是“前后后前”外，其它操作、统计、计算、检核步骤全部和奇数站上相同。5.2操作是指用水准管式精密水准仪（N3、NI004）进行观察，当使用赔偿式自动安平水准仪（NI002、NI007）观察时，操作程序和上述相同，只是没有和倾斜螺旋相关部分操作。6.三、四等水准测量6.1三等水准测量三等水准可使用精密水准仪和因瓦水准标尺,采取光学测微法进行往返观察或单程双转点观察。每测站上观察程序全部是“后前前后”，操作步骤和精密水准测量相同。三等水准也可使用S3型水准仪和木制双面水准尺进行往返观察。每站观察程序全部是：“黑红红黑”。具体操作以下：（1） 整平仪器使望远镜绕竖轴旋转时，水准气泡两端分离小于1厘米；（2） 将望远镜对准后视标尺黑面，转倾斜螺旋使水准气泡正确居中，读记下丝、上丝和中丝标尺读数。计算后视视距，计算上下丝中数和中丝之差，并判定是否超限；（3）将望远镜照准前视标尺黑面，转倾斜螺旋使水准气泡正确居中，先读记中丝标尺读数，再读记下丝、上丝标尺读数。计算前视视距、前后视距差、视距差累计值，判定是否超限。计算上下丝中数和中丝之差，并判定是否超限；（4）照准前视标尺红面，转倾斜螺旋使水准气泡正确居中，读中丝标尺读数。计算前视黑、红面读数之差（黑+K-红），并判定是否超限；（5）照准后视标尺红面，转倾斜螺旋使水准气泡正确居中，读中丝标尺读数。计算后视黑、红面读数之差（黑+K-红），并判定是否超限；（6）计算黑、红面所测高差及高差之差，判定是否超限；（7）检核：后视“黑+K-红”-前视“黑+K-红”=黑红面所测高差之差；（8）计算本站高差（黑红面所测高差中数）。本站观察结束，指挥后尺和观察员搬站。（9）使用自动安平水准仪时，操作程序和气泡式水准仪相同。每测站观察前，首先使整平气泡居中，然后按要求次序照准标尺进行读数。转镜水准仪操作程序，应按要求次序照准标尺，而将黑面和红面观察分别在两个镜位（或摆位）进行。6.2四等水准测量 四等水准也可使用S3型水准仪和木制双面水准尺进行观察。闭合路线和符合路线能够只进行单程观察，支线必需进行往返观察。每站上观察程序是：“后后前前”。可直接读视距，而不读上、下丝。其它操作和三等水准相同。九、三角高程测量三角高程测量是建立高程控制网方法之一。这里只针对在平面控制网基础上加测三角高程测量过程，在实际作业中，能够把测水平角、垂直角和测距同时进行，一次性完成平高控制。1 联测高程起算点用三、四等水准测量方法从等级水准点向若干个三角点引测水准高程，这些高程点作为三角高程起算点。2 垂直角观察（或天顶距观察）垂直角观察方法有中丝法和三丝法两种。用中丝法应观察四个测回，用三丝法应观察二个测回。假如要测垂直角方向多于4个，应分组观察，并使同一组不一样测回分在不一样时间段观察，以减小大气垂直折光影响。2.1观察步骤以下是三丝法观察步骤，中丝法不一样之处是每个目标仅用水平中丝照准目标，读取垂直角读数。（1）在盘左位置上，依次用上、中、下三根水平丝照准该组1号方向目标，各水平丝正确照准目标后，转动垂直度盘指标水准器微动螺旋，使水准气泡精密居中（有赔偿器仪器不需此操作），读取垂直度盘读数（测微器读取两次重合读数）。顺顺时针旋转望远镜，同法依次照准2N号目标，读取垂直度盘读数。（2）在盘右位置上，依次用望远镜视场中上、中、下三根水平丝照准N方向目标，各水平丝正确照准目标后，转动垂直度盘指标水准器微动螺旋，使水准气泡精密居中，读取垂直度盘读数。逆时针转动望远镜，同法依次照准N-11方向目标，读取垂直度盘读数。当使用有垂直度盘指标赔偿器经纬仪观察时，没有使垂直度盘指标水准气泡居中那部分操作。2.2垂直角观察注意事项(1) 三角高程测量必需进行对向观察。(2) 在盘左、盘右两个位置上用同一根水平丝正确照准目标时，目标像应在垂直丝周围左、右对称位置上，以消除水平丝不水平误差。(3) 用三丝法观察时，不管是盘左、盘右位置，一律依望远镜视场中上、中、下丝次序进行照准，以减小和时间相关外界影响。(4) 使用有垂直度盘指标赔偿器仪器，若指标赔偿器有制动螺旋，观测前须将该螺旋松开。使用全站仪时，须将双轴赔偿设置为ON状态。2.3统计及限差(1)统计手簿中一定要注明照准目标（标顶、标尖、觇牌标志、棱镜标志）位置。(2)垂直度盘测微器两次重合读数之差，J2型仪器不得超出3,J07、J1型仪器不得超出半格。(3)同一方向各测回各丝所测得全部垂直角，互差不得大于10；同组、同测回、同丝各方向指标差互差小于15；单独方向连续观察时，同方向各测回同一根水平丝指标差互差小于15。(4)观察过程中，当发觉指标差绝对值大于30时，应进行校正。(5)垂直角互差或指标差互差超限结果，均须重测。3 仪器高和觇标高测定仪器高是指仪器水平轴到测站点中心标石上标志高度；觇标高是指垂直角观察时，照准部位到照准点中心标石上标志高度。仪器高和觇标高能够直接用钢尺量至毫米，量测两次，取中数记入手簿中。4 高差计算三角高程计算公式因平面三角网中边长投影面而不一样。4.1用实地水平距离S0计算高差公式:往测：hAB=S0tgAB+CS02+iA-tB返测：hBA=S0tgBA+CS02+iB-tA对向观察高差：hAB对=(hAB-hBA) 其中:C=4.2用椭球面上距离S计算对向观察高差公式：往测：hAB=StgAB+CS2+iA-tB+hAB返测：hBA=StgBA+CS2+iB-tA+hBA对向观察高差：hAB对=(hAB-hBA) 其中:C=；hAB = StgAB4.3用高斯平面上距离D计算对向观察高差公式：往测：hAB=DtgAB+CD2+iA-tB+hAB返测：hBA=DtgBA+CD2+iB-tA+hBA对向观察高差：hAB对=(hAB-hBA) 其中:C=；hAB = StgAB（- ）；式中hAB是实地距离S0投影为高斯平面上距离D引发高差更正数，只有在测区高程起伏较大，且远离中央子午线时，才要加入这项更正。5.高程计算(1)检验外业观察资料；绘制计算略图；抄录计算数据，其中边长由平面三角测量计算资料中抄取。(2)分别计算往、返测高差、环线或附合线路闭合差、各边高差中数。(3)平差计算。(4)资料整编，技术总结。十、 综合导线测量（平面、高程）有些工程因地势、地物条件限制，布设三角网比较困难，这时能够考虑用布设导线网来替换。导线测量作业和三角测量基础相同，包含图上设计、选点、建标、测水平角、测垂直角、测距及检验计算。使用是测距仪配经纬仪或全站仪。操作具体过程和前面相关测距、测角部分要求相同。1 导线测量注意事项(1)导线边长、两结点间点个数全部必需满足规范要求。(2)应在每一个导线点上安置仪器，每一条边全部要往返双向观察。(3)按对应等级水平角测量测回数和限差要求测量导线点至前、后两点间水平角，在结点上大于两个方向。(4)按对应等级垂直角测量测回数和限差要求测量导线相邻两点间垂直角。(5)观察斜距,逐项更正计算平距；直接测量平距、高差能够用来检核。(6)每站应测量温度（一、二等需要测干、湿温）、气压。(7)测前、测后各量1次仪器高和觇牌高，2次互差不得超出2。2计算(1)对斜距进行加常数、乘常数更正、气象更正、倾斜更正和投影更正。(2)计算高差单向高差:h=S.sin+(S.cos)2+I-v相邻测站间对向观察高差中数h12=对向观察高差不符值小于45；附合、闭合线路检测同四等水准。(3)平差计算，求出各点坐标和高程和点位精度和高程精度。
