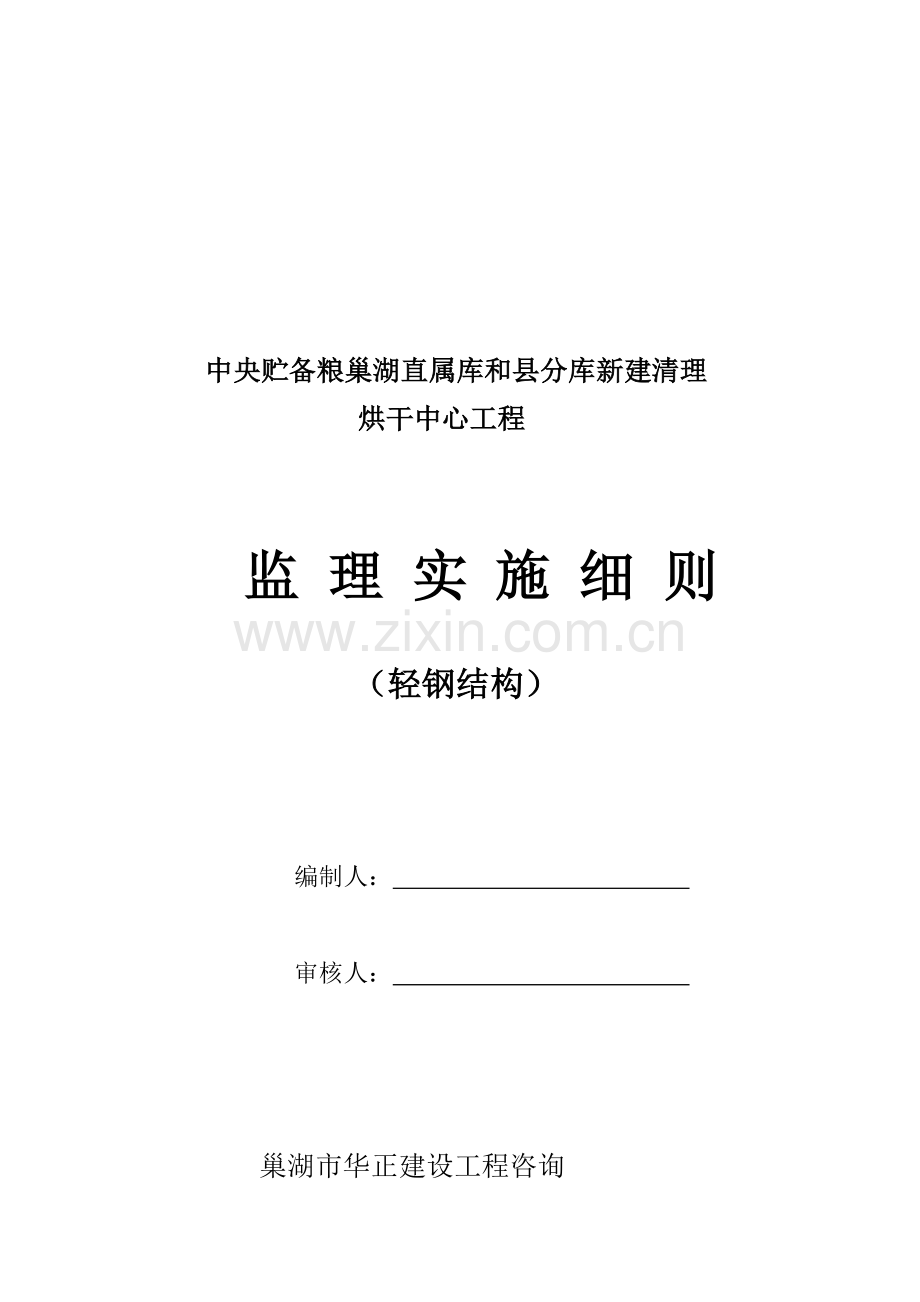

烘干中心工程监理实施细则样本.doc

中央贮备粮巢湖直属库和县分库新建清理
烘干中心工程

监 理 实 施 细 则

（轻钢结构）

编制人：

审核人：

巢湖市华正建设工程咨询

年 月 日

目 录
一、工程概况
二、钢结构分部（子分部）工程监理实施细则编制依据
三、监理工作步骤图及工作内容
(一)、监理工作内容
(二)、监理工作步骤图
四、钢结构分部（子分部）工程准备工作监理
(一) 施工单位资质审查
(二)、焊工素质审查
(三)、图纸会审及技术准备。
(四)、施工组织设计方案审查
(五)、例会
五、钢结构分部（子分部）工程质量监理要素及手段
(一)、施工管理质量监理
(二)、质量要素监理
六、钢结构分部（子分部）工程工艺过程质量监理控制点和控制方法
(一)、原材料及成品进场验收
(二)、钢结构焊接工程
(三)、紧固件连接
(四)、钢结构零部件加工
(五)、钢构件预拼装工程
(六)、钢结构安装工程
(七)、钢结构涂装工程
七、钢结构分部（子分部）工程造价监理控制方法和方法
八、工程质量检验和见证检测项

一、工程概况
1、项目名称：中央贮备粮巢湖直属库和县分库新建清理烘干中心工程
2、建设单位：中央贮备粮巢湖直属库
3、设计单位：巢湖设计院
4、总承包单位：和县东方建安企业
5、建设地点：和县历阳镇
6、工程规模：锅炉房、烘干车间：轻钢结构，单层，建筑面积约为982㎡；中转仓：轻钢结构，单层，建筑面积约为453㎡。
7、专业监理范围： 钢结构分部（子分部）工程现场加工、制做、安装等工程监理、工程量审查和结算； 施工阶段质量、进度、投资监理控制，并做好协议和信息管理；搞好协调、配合工作；监督施工单位安全生产文明施工。
二、钢结构工程监理实施编制依据：
1、建设工程监理规范GB50319-;
2、建设工程施工质量验收统一标准GB50300-；
3、钢结构工程施工质量验收规范GB50205-；
4、已同意本工程【监理计划】；
5、施工图、设计文件和技术资料；
三、监理工作步骤图和工作内容
（一）监理工作内容
1、钢结构专业监理工程师是在项目总监理领导下专业监理责任人，也是项目总监理助手，每七天监理例会时，提出现场施工进度、质量、安全等出现问题和处理方案，每七天为总监理提供必需资料。
2、钢结构专业工程师对钢结构施工承包人进行工程进度控制，对工程质量进行监督、检验，对施工安全进行督促，如发觉有违章违规现象，首先口头提出，不改者再进行函件警告（监理通知）。对将发生质量事故、人身安全等问题，应有预控方法，并向施工承包人发出整改通知或停工令，但下达前，应取得总监理工程师同意，直至更正，经检验达成要求才发出继续施工或复工令。
3、钢结构专业监理工程师参与图纸会审，检验钢结构施工图纸和相关专业图纸相关矛盾之处，会同施工单位会审意见一起填写好会审意见送交总监理工程师、设计及甲方，并组织图纸会审，经各方共同确定后，和图纸一起使用。
4、审核钢结构专业承包人钢结构资质证件，工种人员上岗证件、施工组织设计方案、开工汇报。
5、对钢结构材料检验验收，应依据吉林省、长春市建委相关建筑文件要求，对钢结构材料进行抽样、见证、送检。
6、对现场制作零件、予埋件及隐蔽工程检验验收。
7、审核质检资料，对评定分部工程质量等级提出意见。
8、整理汇编钢结构专业监理资料和统计，归档。
（二）监理工作步骤图
1、施工监理工作总程序
签署委托监理协议
组织项目监理机构
进行监理准备工作
施工准备阶段监理
召开第一次工地会议、施工监理交底会
审批《工程开工报审表》签署审批意见
施工过程监理
组织完工验收
参与完工验收，在单位工程验收纪录上签字，签发《完工移交证书》
监理资料归档
编写监理工作总结
承包单位提交工程保修书
建设单位向政府监督部

2、进度控制基础程序
承包单位编制施工总进度计划 承包单位编制年、季、月进度计划
填写《施工进度计划报审表》 填写《施工进度计划报审表》
总监理工程师审批
按计划组织实施
监理工程师对进度实施情况进行检验、分析
基础实现计划目标 严重偏离计划目标
总监理工程师签发《监理通知》，指示承包单位采取调整方法
承包单位编制下一期计划
注：如总进度计划为施工组织设计一部分，可不单独审批。

3、单位工程验收基础程序
承包单位自检合格，填报《单位工程完工预验收报验表》
监理工程师核查质量控制资料 承包单位进行整改
监理单位进行完工预验收 项目监理部签发《监理通知》
监理单位向建设单位提交工程质量评定汇报
参与由建设单位组织底完工验收，在单位工程验收纪录上签字
总监理工程师签发《完工移交证书》
四、工程准备工作监理
(一) 施工单位资质审查
因为钢结构工程专业性较强，对专业设备、加工场地、工人素质和企业本身施工技术标准质量确保体系质量控制及检验制度要求较高，通常多为总包下分包工程，在这种情况下施工企业资质和管理水平相当关键。所以，资质审查是关键步骤，其审查内容：
1)施工资质经营范围是否满足工程要求。
2)施工技术标准、质量确保体系、质量控制及检验制度是否满足工程设计技术指标要求。
3)考察施工企业生产能力是否满足工程进度要求。
(二)、焊工素质审查
焊工必需经考试合格并取得合格证书，持证焊工必需在其考试合格项目及其认可范围施焊。
1)检验数量：全数检验。
2)检验方法：检验焊工合格证及其认可范围、使用期。
(三)、图纸会审及技术准备。
按监理计划中图纸会审程序，在工程开工前熟悉图纸，召集、组织设计、业主、监理和施工单位和专业技术人员进行图纸会审，依据设计文件及其相关资料和规范，把施工图中错漏、不合理、不符合规范和国家建设文件要求之四处理在施工前。协调业主、设计和施工单位针对图纸问题，确定具体处理及方法或设计优化。督促施工单位整理会审和设计交底，最终各方签字盖章确定后，分发各单位。
1、开工前30天，配合建设单位向施工单位提供施工图纸4 份和相关资料。
2、收图后督促检验施工单位，认真组织各专业技术人员审查图纸和相关资料。
3、开工前15 天内帮助建设单位主持设计交底和图纸会审工作。
4、会审出现问题，在会审后2 天内会同施工单位向设计单位签发图纸会审统计或设计变更通知单。
(四)、施工组织设计方案审查
1、督促施工单位在收图后，按施工协议编制施工组织设计方案，经其上级单位同意报监理。
2、经审查后施工组织设计（方案），在施工中。如需要变更施工方案（方法）时，必需将变更原因、内容报监理和建设单位审查同意后方可变动。
(五)、例会
组织参与每七天三召开一次由建设、施工单位共同参与现场例会，立即处理施工中问题。

五、工程质量监理要素及手段
(一)、施工管理质量监理
1、设计变更
（1）施工中不管任何原因要求设计变更，施工单位全部应书面通知监理和建设单位。
（2）监理对设计变更进行审查是否对造价质量进度产生不利影响，并于收到书面通知2 天内报建设单位会同设计单位签发设计变更通知单。
2、质量确保体系
督促检验施工单位建立健全质量确保体系，明确各级质量责任制，坚持施工单位自检、互检、交接检制度。
3、计量检测
督促检验施工单位现场和施工班组配套多种必需检测仪器和工具以确保边安装边检测，一次成优。
4、质量检验
（1）隐蔽工程检验在施工自检后填制统计表，持表通知监理和建设单位2 天内到场验收，经检验符合设计要求和质量标准签字方可进行下一次工序施工。
（2）复工前检验施工单位若严重违反质量事宜，监理可行使质量否决权，令其停工。工程因某种原因停工后，需复工时均应经检验认可后下达复工令。
（3）分项、分部工程完工后，应以监理人员检验认可签署验收统计。
（4）对于难度较大易产生质量通病部位，监理应随班或跟踪检验。
5、技术资料管理
（1）督促检验施工单位设专员负责技术资料管理，确保立即、真实、正确、完整，立即报送监理、建设单位签字核准。
（2）随时抽查技术资料管理情况。
(二)、质量要素监理
1、人
每个施工队要有100%人数持有上岗证、电工证，把参与安装人数名单上报监理企业，附上岗证和焊工证复印件才能进场施工。
2、材料
（1）电照关键安装材料订货前，施工单位提出样品（或看样品）和厂家情况产品说明书、价格等资料报监理，会同建设、设计单位认定后方可订货。
（2）关键材料、设备订货前，施工单位提出申报监理和建设单位审核认定。
（3）对于工程关键材料进场时必需有正式合格证和材料化验单。
（4）通常标志不清或怀疑质量问题不许可使用。
（5）依据吉林省、长春市建委相关建筑文件要求，对钢结构材料进行抽样、见证、送检，试验合格汇报后方可使用。
六、工程工艺过程质量监理控制点和控制方法
(一)、原材料及成品进场验收控制
钢结构工程原材料及成品控制是确保工程质量关键，也是控制关键点之一，全部原材料及成品品种规格、性能等应符合国家产品标准和设计要求，应全数检验产品质量合格证实文件、汉字标志及检验汇报等为主控项目。
1、钢材控制
1)钢材、钢铸材品种、规格、性能等应符合现行国家产品标准和设计要求。进口钢材产品质量应符合设计和协议要求标准要求。
检验数量：全数检验。
检验方法：检验质量合格证实文件、汉字标志及检验汇报等。
2)对属于下列情况之一钢材，应进行抽样复验，其复验结构应符合现行国家产品标准和设计要求。
(1)国外进口钢材；
(2)钢材混批；
(3)板厚等于或大于40MM，且设计有Z 向性能要求厚板；
(4)建筑结构安全等级为一级，大跨度钢结构中关键受力构件所采取钢材；
(5)设计有复验要求钢材；
(6)对质量有疑义钢材。
检验数量：全数检验。
检验方法：检验复验汇报。
3)钢板厚度及许可偏差应符合其产品标准要求。
检验数量：每一品种、规格钢板抽查5 处。
检验方法：用游标卡尺量测。
4)型钢规格尺寸及许可偏差符合其产品标准要求。
检验数量：每一品种、规格钢板抽查5 处。
检验方法：用游标卡尺量测。
5)钢材表面外观质量除应符合国家现行相关标准要求外，尚应符合：
(1) 当钢材表面有锈蚀、麻点或划痕等缺点时，其深度不得大于该钢材厚度负许可偏差值1/2；
(2) (2)钢材表面锈蚀等级应符合现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》GB8923 要求C 级及C 级以上；
(3)钢材端边或断口处不应有分层、夹渣等缺点。
检验数量：全数检验。
检验方法：观察检验。
2、焊接材料控制
1)检验：焊接材料质量合格证、汉字标志及检验汇报等关键部位焊接材料进行抽样复验。
2)观察焊条外观不应有药皮脱落、焊芯生锈等缺点；焊剂不应受潮结块，按要求抽查1%且不应少于10 包。
3、连接用紧固标准件控制
钢结构连接用高强度大六角头螺栓连接副、扭剪型高强度螺栓连接副、钢网架用高强度螺栓、一般螺栓、铆钉、自攻钉、拉铆钉、射钉、锚栓(机械和化学试剂型)、地脚锚栓等紧固标准及螺母、垫圈等标准配件，其品种、规格、性能等应符合现行国家产品标准和设计要求。高强大六角头螺栓连接符合扭剪型高强螺栓连接副出厂时应分别随箱有扭矩系数和紧固轴力(预拉力)检验汇报。
检验数量：全数检验。
检验方法：检验产品质量合格证实文件、汉字标志及检验汇报等。
4、封板、锥头、套筒外观不得有裂纹、过烧及氧化皮，用放大镜人和表面擦伤每种抽查5%，且不应少于10只。
5、金属压型板规格尺寸及许可偏差、表面质量、涂层质量应设计和规范要求，观察和用10 倍放大镜检验及尺量，每种规格抽查5%，且不应少于3 件。
6、涂装材料：钢结构防腐涂料和防火涂料(经过含有资质检测机构检测符合国家现行相关标准要求)型号、颜色及使用期应和其证实文件相符。开启后，不应存在结皮结块、凝胶等现象，观察按桶数抽5%，且不应少于5 桶。
(二)、钢结构焊接工程
1、焊缝施焊后应在工艺要求焊缝及部位打上焊工钢印。如发觉焊缝检验中同一焊工钢印常常缺点，应发监理通知立即处理，以避免工艺缺点发生。
2、设计要求全焊透一、二级焊缝应采取超声波探伤进行内部缺点检验，超声波探伤不能对缺点作出判定时，应采取射线探伤，其内部缺点分级及探伤方法应符合现行国家标准《钢焊手工超声波探伤方法和探伤结果分级法》GB11345 或《钢熔化焊对接接头射线摄影和质量分级》GB3323 要求。
一级、二级焊缝质量等级及缺点分级应符合下表要求。
检验数量:全数检验。
检验方法:检验超声波或射线探伤统计。
焊缝质量等级
一级
二级
内部缺点
超声波探伤
评定等级
Ⅱ

Ⅲ
检验等级
B级
B级
探伤百分比
100％
20％
内部缺点
射线探伤
评定等级
Ⅱ
Ⅲ
检验等级
AB级
AB级
探伤百分比
100％
20％
探伤百分比计数方法应按以下标正确定：
(1) 工厂制作焊缝，应按每条焊缝计算百分比，且探伤长度应大于200MM，当焊缝长度不足200MM 时，应对整条焊缝进行探伤；
(2) (2)对现场安装焊缝，应按同一类型、同一施焊条件焊缝条数计算百分比，探伤长度应大于200MM，并应不少于1 条焊缝。
3、T 形接头、十字接头、角接接头号等要求熔透对接和角对接组合焊缝，其焊脚尺寸不应小于1/4，焊脚尺寸许可偏差为0-4MM。
4、焊缝表面不得有裂纹、焊瘤等缺点。一级、二级焊缝不得有表面气孔、夹渣、弧坑纹、电弧擦伤等缺点。且一级焊缝不得有咬边、未焊满、根部收缩等缺点。
检验数量：每批同类构件抽查10%，且不应少于3 件；被抽查构件中，每一类型焊缝按条数抽查5%，且不应少于1 条；每条检验1 处，总抽查数不应少于10 处。
检验方法：观察检验或使用放大镜、焊缝量规和钢尺检验，当存在疑义时，采取渗透或磁粉探伤检验。
5、二级、三级焊缝外观质量标准应符合《钢结构工程施工质量验收规范》GB50205- 中要求。三级对接焊缝应按二级焊缝标准进行外观质量检验。
检验数量：每批同类构件抽查10%，且不应少于3 件；被抽查构件中，每一类型焊缝按条数抽查5%，且不应少于1 条；每条检验1 处，总抽查数不应少于10 处。
检验方法：观察检验或使用放大镜、焊缝量规和钢尺检验。
二级、三级焊缝外观质量标准(MM)
项目
许可偏差
缺点类型
二级
三级
未焊满(指不足设计要求)
≤0.2+0.02t，且≤1.0
≤0.2+0.04t，且≤2.0
每100.0 焊缝内缺点总长≤25.0
根部收缩
≤0.2+0.2t，用≤1.0
≤0.2+0.04t，≤2.0
长度不限
咬边
≤0.05t ， 且≤0.5； 连续长度≤100.0，且焊缝两侧咬边总长≤10%焊缝全长
≤0.1t，且≤1.0，长度不限
弧坑裂纹
—
许可存在部分长度≤5.0 弧坑裂纹
电弧擦伤
—
许可存在部分电弧擦伤
接头不良
缺口深度0.05t，且≤0.5
缺口深度0.1t，且≤1.0
每1000.0 焊缝不应超出1 处
表面夹渣
—
深≤0.2t，长≤0.5 t ，且≤20.0
表面气孔
—
每50.0 焊缝长度内许可直径≤0.4 t ，且≤3.0 气孔2 个，孔距≥6 倍孔径
注：表内t 为连接处较薄板厚
6、焊缝感观应达成：外形均匀、成型很好，焊道和焊道、焊道和基础金属间过渡较滑，焊渣和飞溅物基础清除洁净。
检验数量：每批同类构件抽查10%，且不应少于3 件；被抽查构件中，每种焊缝按数量各抽查5%，总抽查处不应少于5 处。
检验方法：观察检验。
(三)紧固件连接工程
1、高强度大六角头螺栓连接副终拧完成1H 后、48H 内应进行终拧扭矩检验，检验结果应符合复验汇报。
检验数量：按节点数抽查10%，且不应少于10 个；每个被抽查节点按螺栓数抽查10%，且不应少于2 个。
检验方法：依据《钢结构工程施工质量验收规范》GB50205- 附录B。
2、高强度螺栓连接副施拧次序和初拧、复拧扭矩应符合设计要求和
国家现行行业标准《钢结构高强度螺栓连接设计施工及验收规程》JGJ82要求。
检验数量：全数检验资料。
检验方法：检验扭矩扳手标定统计和螺栓施工统计。
3、高强度螺栓连接副终拧后，螺栓丝扣外露应为2-3 扣，其中许可有10%螺栓丝扣外露1 扣或4 扣。
检验数量：按节点数抽查5%，且不应少于10 个。
检验方法：观察检验。
4、高强度螺栓连接摩擦面应保持干燥、整齐、不应有飞边、毛刺、焊接飞溅物、焊疤、氧化铁皮、污垢等，除要求外摩擦面不应涂漆。
检验数量：全数检验。
检验方法：观察检验。
5、高强度螺栓应自由穿入螺栓孔。高强度螺栓孔不应采取气割扩孔，扩孔数量应取得设计同意，扩孔后孔径不应超出1.2D(D 为螺栓直径)。
检验数量：被扩螺栓孔全数检验。
(四)钢零部件加工工程
1、 气割许可偏差（mm）
气割许可偏差（mm）
项目
许可偏差（mm）
零件宽度、长度
±3.0
切割面平面度
0.05t，且不应大于2.0
割纹深度
0.3
局部缺口深度
1.0
注：t 为切割面厚度
2、碳素结构钢在环境温度低于-16 摄氏度、低合金结构钢在环境温度低于-12 摄氏度，不应进行冷矫正和冷弯曲。碳素结构钢和低合金结构钢在加热矫正时，加热温度不应超出900 摄氏度。低合金结构钢在加热矫正后应自然冷却。
检验数量：全数检验。
检验方法：检验制作工艺汇报和施工统计。
3、矫正后钢材表面，不应有显著凹面或损伤，划痕深度不得大于0.5MM，且不应大于该钢材厚度负许可偏差1/2.
检验数量：全数检验。
检验方法：观察检验和实测检验。
4、A、B 级螺栓孔(Ⅰ类孔)应含有H12 精度，孔壁表面粗糙度Ra 不应大于12.5 微米。其孔径偏差应满足规范要求。
5、C 级螺栓孔（Ⅱ类孔孔壁表面粗糙度Ra 不应大于微米。其孔径偏差应满足规范要求。
6、螺栓孔孔距许可偏差应符合下表要求。
检验数量：按钢构件数量抽查10%，且不应少于3 件。
检验方法：用钢尺检验。

螺栓孔孔距许可偏差（mm）
螺栓孔孔距范围
≤500
501-1200
201-3000
1 >3000
同一组内任意两孔间距离
±1.0
±1.5
-
-
相邻两组端孔间距离
±1.5
±2.0
±2.5
±3.5
注：1、在节点中连接板和一根杆件相连全部螺栓孔为一组。
2、对接接头在拼接板一侧螺栓孔为一组。
3、在两相邻节点或接头间螺栓孔为一组，但不包含上述两款所要求螺栓孔。
4、受弯构件翼缘上连接螺栓孔，每米长度范围内螺栓孔为一组。
(五)钢构件预拼装工程
1、预拼装所用支承凳或平台应测量找平，检验时应拆除全部临时固定和拉紧装置。
2、高强度螺栓和一般螺栓连接多层板叠，应采取试孔器进行检验，并应符合下列要求;
1)当采取比孔公称直径小1.0MM 试孔器检验时，每组孔经过率不应小于85%；
2)当采取比螺栓公称直径大0.3MM 试孔器检验时，经过率应为100%。
检验数量：按预拼装单元全数检验。
检验方法：采取试孔器检验。
钢构件预拼装许可偏差应符合以下表要求构件
构件类型
项目
许可偏差（mm）
检验方法
多节柱
预拼装单元总长
±5.0
用钢尺检验
预拼单元弯曲矢高
L/1500,且不应大于10.0
用交接班线和钢尺检验
接口错边
2.0
用焊缝量规检验
预拼装单元柱身扭曲
H/200，且不大应大于5.0
用拉线、吊线和钢尺检验
多节柱顶紧面至任一牛腿距离
2.0
用钢尺检验
梁、桁架
跨度最外两端安装孔或两端支承面最外侧距离
+5.0
-1.0
用钢尺检验
接口截面错位
2.0
用焊缝量规检验
设计要求起拱
L/5000 拱度设计未要求起拱L/0
用拉线和钢尺检验
梁、桁架节点处杆件轴线错位
4.0
划线后用钢尺检验
管构件
预拼装单元总长
5.0
用钢尺检验
预拼装单元弯曲矢高
L/1500，且不应大于10.0
用拉线和钢尺检验
对口错边
T/10，且不应大于3.0
用焊缝量规检验
管构件坡口间隙
+2.0 -1.0
构件平面总体预拼装
各楼层柱距
4.0
用钢尺检验
相邻楼层梁和梁之间距离
3.0
各层间框架两对角线之差
H/，且不应大于5.0
构件平面总体预拼装
任意两对角线之差
H/.且不应大于8.0
(六)钢结构安装
1、钢结构安装检验批应在进场验收和焊接连接、紧固件连接、制作等分项工程验收合格基础上进行验收。
2、安装偏差检测，应在结构形成空间刚度单元并连接固定后进行。
3、安装时，必需控制屋面、楼面、平台等施工荷载，施工荷载和冰雪荷载等严禁超出梁、桁架、楼面板、屋面板、平台铺板等承载能力。
4、在形成空间刚度单元后，应立即对柱底板和基础顶面空隙进行细查
5、吊车梁或直接承受动力荷载梁其受拉翼缘、吊车桁架或直接承受动力荷载桁架其受拉弦杆上不得焊接悬挂物和卡具等。
6、采有座浆垫板时，座浆垫板许可偏差应符合以下表要求。
检验数量：资料全数检验，按柱基数抽查10%，且不少于3 个。
检验方法：用水准仪、全站仪、水平尺和钢尺现场实测。
项目
许可偏差（mm）
顶面标高
0.0
-3.0
水平度
L/1000
位置
20.0
7、地脚螺栓(锚栓)尺寸偏差应符合以下表要求。地脚螺栓(锚栓)螺纹应受到保护。
检验数量：按柱基数抽查10%，且不应少于3 个。
检验方法：用钢尺现场实测。
项目
许可偏差（mm）
螺栓(锚栓)露出长度
+30.0
0.0
螺纹长度
+30.0
0.0
8、设计要求顶紧节点，接触面不应少于70%紧贴，且边缘最大间隙不应大于0.8MM.
检验数量：按节点灵敏抽查10%，且不应少于3 个。
检验方法：用钢尺及0.3MM 和0.8MM 厚塞尺现场实测。
9、多层钢结构主体结构整体垂直度和整体平面弯曲许可偏差应符合以下表要求。
检验数量：对关键立面全部检验。对每个所检验立面，除两列角柱外，尚应最少选择一列中间柱。
检验方法：采取经纬仪、全站仪等测量。
整体垂直度和整体平面弯曲许可偏差
项目许可偏差（mm）
备注
主体结构整体垂直度
H/1000，且不应大于25.0
主体结构整体平面弯曲
L/1500，且不应大于25.0

多层及高层钢结构中构件安装许可偏差(MM)
项目
许可偏差
检验方法

上、下柱连接处错口
3.0
用钢尺检验
同一层柱各柱顶高度差
5.0
用水准仪检验
同一根梁两端顶面高度
l/1000，且不应大于10.0
用水准仪检验
主梁和次梁表面高差
±2.0
用直尺和钢尺检验
压型金属板在钢梁上相邻列错位
15.00
用直尺和钢尺检验
(七)钢结构涂装工程
1、涂装时环境温度和相对湿度应符合涂料产生说明书要求，当产品说明书无要求时，环境温度宜在5-38 摄氏度之间，相对湿度不应大于85%。涂装时构件表面不应有结露；涂装后4H 内应保护免受雨淋。
2、涂装前钢材表面除锈应符合设计要求和国家现行相关标准要求。处理后钢材表面不应有焊渣、焊疤、灰尘、油污、水和毛刺等。
检验数量：按构件数抽查10%，且同类构件不应少于3 件。
检验方法：用铲刀检验和用现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》GB8923 要求图片对照观察检验。
3、涂料、涂装遍数、涂层厚度均应符合设计要求。当设计对涂层厚度无要求时，涂层干漆膜总厚度：室外应为150 微米，室内应为125 微米，其许可偏差为-25 微米。每遍涂层干漆膜厚度许可偏差为-5 微米。
检验数量：按构件数抽查10%且同类构件不庆少于3 件。
检验方法：用干漆膜测厚仪检验。每个构件检测5 处，每处数值为3 个相距50MM 测点涂层干漆膜厚度平均值。
4、构件表面不应误涂、漏涂，涂层不应脱皮和返锈等。涂层应均匀、无显著皱皮、流坠、针眼和气泡等。
检验数量：全数检验。
检验方法：观察检验。
5、薄涂型防火涂料涂层厚度应符合相关耐火极限设计要求。厚涂型防火涂料涂层厚度，80%及以上面积应符合相关耐火极限设计要求，且最薄处厚度不应低于设计要求85%.
检验数量：按同类构件数抽查10%，且均不应少于3 件。
检验方法：用涂层厚度测量仪、测针和钢尺检验。
6、防火涂料不应有误涂、漏涂，涂层应闭合无脱层、空鼓、显著凹陷、粉化松散和浮浆等外观缺点，乳突已剔除。
检验数量：全数检验。
检验方法：观察检验。
1、督促施工单位在收到图纸后编制施工总进度计划，并审查该计划之可行性、合理性及是否符合工期要求，并报建设单位、监理审定。
2、依据施工总计度计划编制季、月、周施工进度计划，报建设单位审定。
3、按时检验施工进度，同计划比较，如有滞后现象应采取方法进行纠正，并将工程进度报表报送建设单位及相关部门。
4、施工进度计划一经同意，即要认真实施，不得随意更改，如确有必需修改，必经监理和建设单位审核，建设单位签字同意，方可更改。
5、每七天进行工程例会，协调各单位工作，对工程中出现问题立即处理，以免影响进度。并对一周中工程进度进行检验，随时调整人员、设备分配，努力争取做到最优配置。
6、制订对应奖惩方法，确保协议工期和进度计划严厉性。

七、工程造价监理控制方法和方法
1、费用签证及价款支付
（1）工程变更、设计修改要慎重，事前应进行技术经济合理性分析，严格审查设计修改增加费。
（2）按图纸规范、协议施工方案严格经费签证。
（3）严格按协议要求支付工程备料款和工程进度款。
八、工程质量检验和见证检测项目
钢结构分部(子分部) 、分项工程检验和见证检测项目表项次项目抽检数量及检验方法合格质量标准备注
1 见证取样送样试验项目
(1)钢材及焊接材料复验
(2)高强度螺栓预拉力、扭矩系数复验
(3)摩擦面抗滑移系数复验
(4)网架节点承载力试验
本细则或规范要求符合设计要求和国家现行相关产品标准要求检验和观察
2 焊缝质量：
(1)内部缺点；(2)外观缺点；(3)焊缝尺寸
一、二级焊缝按焊缝处随机抽检3%，且不应少于3 处；检验采取超声波或射线探伤及本细则或规范要求方法本细则或规范要求旁站监理
3 高强度螺栓施工质量
(！)终拧扭矩；(2)梅花头检验
按节点数随机抽检3%，且不应少于3 个节点，检验按本细则或规范要求方法执本细则或规范要求旁站监理
4 柱脚支座
(1)锚栓紧固；(2)垫板、垫块；(3)二次灌浆
按柱脚支座数随机抽检10%，且不应少于3 个；采取观察和尺量等方法进行检验符合设计要求和本规范要求旁站监理
5 关键件变形
(1)钢屋(托)架、桁架、钢梁、吊车梁等垂直度和侧向弯曲；(2)钢柱垂直度
按构件数随机抽检3%，且不应少于3 个；检验方法按本细则或规范要求实施本细则或规范要求检验和观察
6 主体结构尺寸
(1)整体垂直度；(2)整体平面弯曲
检验方法按本细则或规范要求实施本细则或规范要求检验和观察
