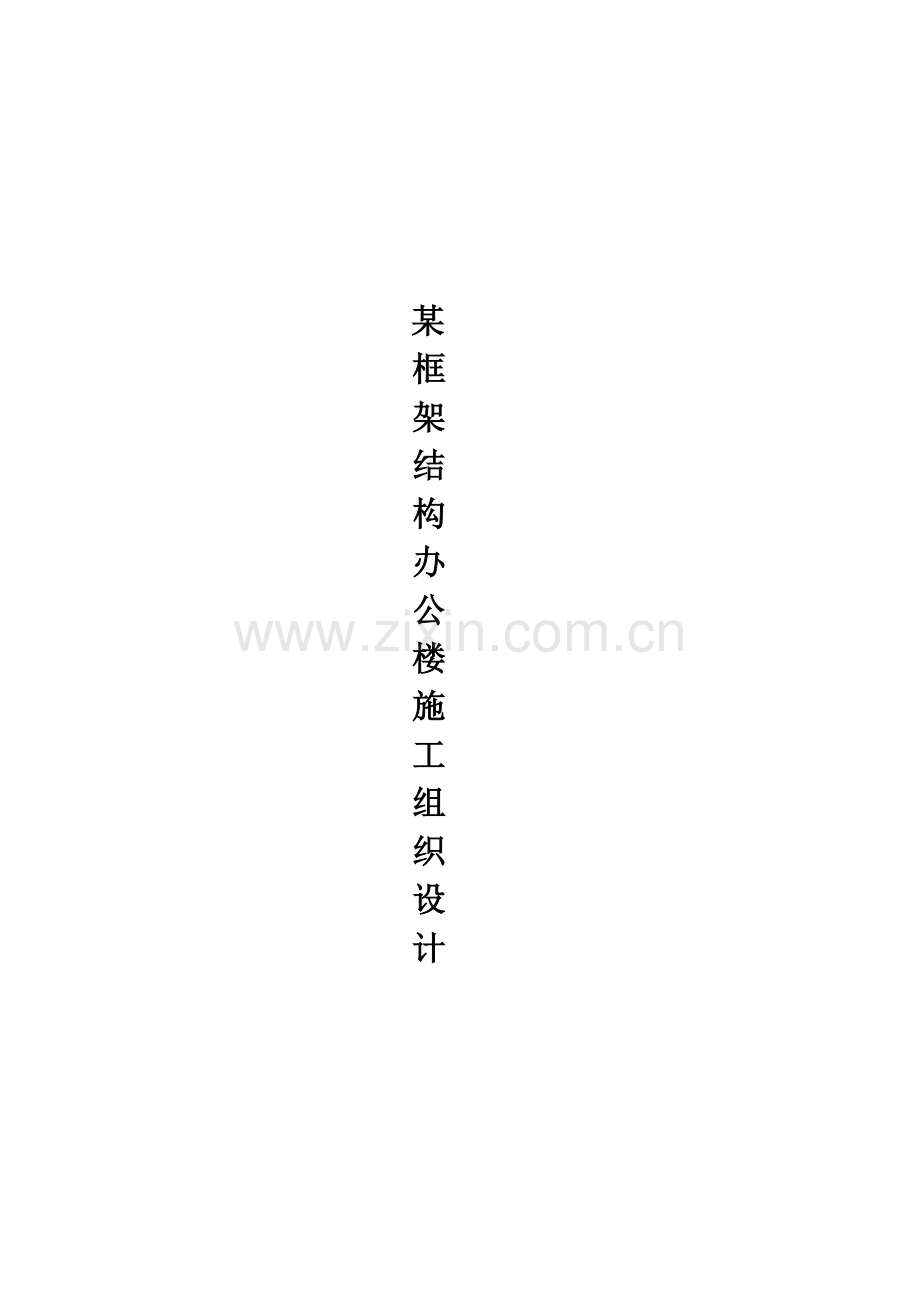

框架结构办公楼施工组织设计样本.doc

某框架结构办公楼施工组织设计目 录第一章、 编 制 依 据1第二章、 使用国家及地方规范清单1第三章、 工程概况2第四章、 施工布署及施工方法441 布署标准442 施工次序及施工阶段划分543 测量控制及放线6第五章、 施工总平面部署图8第六章、 劳动力计划及关键施工机械计划861 施工机械设备计划862 投入本工程检测仪器及设备1063 劳动力投入计划11第七章、 关键技术方法及施工关键点1371 脚手架施工方案1372 主体施工方法及技术方法19721 模板工程19722 钢筋工程24723 砼工程27724 砌筑工程3273 屋面及防水工程33731 屋面工程施工关键点34732 SBS防水卷材施工关键点35733 屋面渗漏防治方法37734 其它防水工程施工关键点3974 装饰工程40741 通常抹灰40742 外墙涂料施工方案4175 楼地面工程44第八章、 工程质量控制方法4581 质量责任制4582 施工准备过程中质量控制4683 施工过程中质量控制4784 计量管理4885 工程技术复核和隐蔽工程验收4986 预防质量通病方法50第九章、 季节性（冬、暑期、雨季、台风季节）施工关键点5091 冬期施工5092 雨季施工52第十章、 技术节省方法52第十一章、 安全技术和消防保卫方法54111 施工安全方法55112 高空作业安全方法59第十二章、 进度控制要求及施工进度网络计划59第十三章、 成品及设备部件保护方法61第十四章、 文明施工和标准化管理62第一章、 编 制 依 据 招标文件； 本工程现有建筑、结构、基坑围护及安装等施工图纸； 工程地质勘察资料、答疑文件； 国家现行施工规范和标准及省、市现行相关法律、法规等文件； 现行建筑、安装等劳动定额； 现场踏勘观感.第二章、 使用国家及地方规范清单 工程测量规范（GB50026-）； 地基和基础工程施工及质量验收规范（GB50202-）； 砌体工程施工及质量验收规范（GB50203-）； 混凝土结构工程施工质量验收规范（GB50204-）； 混凝土泵送施工技术规程（JGJ/T10-）； 屋面工程质量验收规范（GB50207-）； 地下防水工程质量验收规范（GB50208-）； 建筑地面工程施工质量验收规范（GB50209-）； 高层建筑混凝土结构技术规程（JGJ3-）； (10) 建筑施工安全检验标准（JGJ59-）；(11) 施工现场临时用电安全技术规范（JGJ46-）；(12) 钢筋焊接及验收规范（JGJ18-）；(13) 建筑给水排水及采暖工程质量验收规范（GB50242-）； 以上规范以最新公布为准第三章、 工程概况五层框架结构营业办公楼工程，总建筑面积2100m2，建筑总高度18.0m框架结构营业办公楼，本工程属于一类一般，建筑结构安全等级为二级，基础安全等级为一级，七度抗震，框架及剪力墙抗震等级均为二级，建筑物耐火等级为一级。建设单位：XXXXX建筑集团设计单位：XXXX建筑设计有限工司建设地点：某某处关键设计参数及概况以下：（一）地基和基础本工程基础形式采取独立柱基础，砼标号为C35，基础垫层砼采取C10。 （二）主体结构工程混凝土工程：柱、梁、板混凝土为C30。砌体工程：0.000以下采取Mu10实心粘土砖，M5水泥砂浆砌筑；所以填充墙均用MU15标准砖，均用M5混合砂浆砌筑。（三）装饰工程室外采取涂料面层，室内装修以拉毛处理为主，面层用户自理，但公用部分采取涂料面层。（四）门窗工程1、门窗工程关键采取塑钢门窗，部分采取乙级防火门、甲级固定防火窗、高级木门等；2、外门立樘均居墙中，平开木门立樘均和开启方向墙面平，全部管井门均开启方向墙面平；第四章、 施工布署及施工方法41 布署标准实际特点，特确定以下布署标准： 依据本工程既定质量和工期目标，结合工程特点进行分解，确定各阶段目标。在各阶段中明确主导工序和关键步骤，有针对性制订对应技术管理和施工等确保方法，落实专员跟踪管理，项目经理关键监控。加强施工过程中动态管理，合理安排劳动力和施工设备投入，在确保每道工序工程质量前提下，立足抢时间，争速度，科学组织流水及交叉施工，严格劳动纪律，严厉施工调度命令，有计划、有目标严格管理分包单位，严格控制关键工序施工工期，确保按期、优质、高效地完成工程施工任务。42 施工次序及施工阶段划分1、施工次序：针对工程实际情况，按先结构后建筑，先主体后隶属，从下到上施工次序进行施工，为确保施工工期，部分施工工序之间计划进行交叉施工。关键施工次序以下：主体结构工程施工，包含主体钢筋砼结构、砖砌体、屋顶结构施工等。初步装饰施工，分阶段立即插入。2、依据工程特点，将本工程施工分为四个施工阶段，其中安装工程穿插到各施工阶段中。基础施工阶段：0.00以下工作，砼底板、地下钢筋砼结构、主体结构施工阶段；内外装修施工阶段;室外扫尾工程施工阶段：包含室外多种配套项目施工。 2施工段划分 依据工程实际情况，依据工作量、轴线等科学合理划分施工段。结构层施工1.1 标准层：测点放线复核施工缝处理柱墙扎筋、预埋、预留孔洞验收柱墙支模支梁板模扎梁板钢筋、预埋、预留孔洞验收砼整体浇筑养护。 1.2 砖砌体施工：清理放线砌墙体，墙内埋管竖向管线安装竖管试压保温砌竖井墙体。2.1 内装饰：结构处理放线贴灰饼冲筋立门、窗框各类管道水平安装管道试压墙面抹灰地面清理做地面安装门窗小五金调试清理交工。2.2 外装饰：预埋件整理弹线安装塑钢窗框墙面抹灰外墙涂料安装玻璃嵌缝和防水处理。3、屋面工程（见关键技术方法及关键点）43 测量控制及放线采取井字型布孔法，从第二层起使用激光铅垂仪进行垂直线控制，引测到楼层以后拉通线弹线放样。放样采取经纬仪正、倒镜测点，0.000以后部署激光铅垂测点，中间留两个引测点，方便校核。高程控制以地面稳固处设点作水准基准点，伴随楼层升高，采取悬挂钢尺传输法进行测量，每层设标高传输点，并经过地面经纬仪验证。楼层标高用水准仪测量。沉降观察：为基准点引测，该水准点必需坚固稳定。水准点固定方法见图（见图1）。沉降观察点按设计要求埋设牢靠稳定，能长久保留，观察点上部必需为突出半球形状或有显著突出之处，以确保观察点上能垂直置尺，通视条件良好，本工程采取燕尾形观察点（见图2）。（图1）沉降观察点图 （图2） 水准点固定示意图1-18圆钢2-细石砼回填 3-混凝土沉降观察时，应尤其注意观察点首次高程测定，沉降观察点首次观察高程值是以后各次观察用以进行比较依据，如初测精度不够或存在错误，不仅无法补测，而且会造成沉降工作中矛盾现象，所以必需提升初测精度。，每个沉降观察点首次高程，应在同期进行两次观察后确定。沉降观察和工程位移、倾斜和可能出现裂缝观察必需严格按规范和设计要求定时进行，工程完工后亦需进行变形观察，方便积累大量资料直至稳定为止。沉降观察后应立即进行结果处理，并输入电脑进行存档比较。沉降观察作业中应尤其遵守以下要求：观察应在成像清楚、稳定时进行。仪器离前、后视水准尺距离要用皮尺丈量，或用视距法测量，前后视距应尽可能相等。前、后视观察最好用同一根水准尺。前视各点观察完成以后，应回视后视点，最终应闭合于水准点上。第五章、 施工总平面部署图（一）、总平面部署图见附图（二）、施工用电：(见基础施工方案)（三）、施工用水：(见基础施工方案)（四）、现场通讯设备施工管理人员配置2套对讲机，供上、下联络。塔吊配置1对，人货两用电梯配置2对对讲机。第六章、 劳动力计划及关键施工机械计划61 施工机械设备计划施工机械设备是施工现场人、材、机三大投入关键组成部分，施工机械配置合理是否，直接影响着进度计划实施、劳动力投入及成本降低，尤其是垂直运输配置更和工程施工进度亲密相关。为了确保本工程进度计划得以实施，并尽可能缩短工期，降低劳动力投入和降低成本，依据本工程实际特点和建设方工期要求，本企业对施工机械周密安排以下：重处理垂直运输机械，依据设计单位提供设计图纸及图纸上建筑物细部尺寸，为确保工程进度和质量，采取小翻斗车、手推车完成级配砂石场内运输，垂直运输计划配置一座升降机，也为确保材料及垃圾立即清运，少许材料可由人工直接搬运。其它机具设备关键包含钢筋制作机械、木工机械、砼施工机械，砂浆搅拌机械等，具体施工机械设备清单见表拟投入关键施工机械设备表。拟投入关键施工机械设备表序号机械或设备名称型号规格数量国别产地制造年份额定功率（千瓦）生产能力备注1砼搅拌机JZC7501华东.315KW37.5 m3/h2砼输送泵BSA-2100HD1德国.9柴油100m3/h3砂浆机UJ3252华东.32.8KW19m3/h4电焊机BX-3003上海.123.4KW5钢筋调直机GT58/43上海1999.123.5KW6-106钢筋切断机GJ5-403江苏.122.5KW6-407插入式振动器HZ69-70A40河南.121.5KW8平板式振动器PZ-5010杭州.11.5KW9木工平刨MB10433杭州.13KW10木工圆盘锯MJ1143杭州.13KW11钢筋弯曲机GJ5-83江苏.123.5 KW6-4012离心泵1/2B-1712锡山.122.2 KW62 投入本工程检测仪器及设备本工程计量器具关键配置检验钢筋、模板、砼及装饰施工质量检测及计量器具。进场时间计划在开工7天内分批进场，具体数量详见下表。检测仪器及设备表器具名称规格数量激光垂准仪PL1J1水准仪AT-G12经纬仪DT110L2方格网10塞尺10角尺、直尺各10望远镜、反光镜10钢卷尺50米、5米15小锤20磅秤4抗渗、抗压试模8焊缝量规12坡度尺563 劳动力投入计划1、劳动力配置计划说明：（1）本工程劳动力配置计划是依据招标文件提供设计图纸、相关预算定额、劳动定额和总进度计划编制，关键反应工程所需多种技工、普工人数，它是项目部控制劳动力平衡、调配关键依据。（2）为了确保本工程施工总进度计划目标实现，达成保障施工进度和施工劳动力投入需要，劳动力投入按阶段配置，关键控制基础、主体工程、装饰工程、安装工程劳力配置。基础及主体结构施工着重安排模板工、钢筋工和砼工劳动力，标准上满足二十四小时作业要求；初装饰工程首先要调配粉刷工，突出安装工、楼地面工和其它专业班组组织。（3）安装工程在主体施工和粉刷施工时必需服从土建工程工期安排，伴随土建速度和工作量增减立即调动配置施工人员，做到决不影响土建工期。（4）为了确保主体工期，本工程必需能在模板施工中满足墙体、柱、楼梯、梁板各工序同时施工人员分配，本企业直接参与施工人员高峰时将达成50人左右，平均40人左右。2、劳动力投入计划表劳动力计划表单位：人工种按工程施工阶段投入劳动力情况施工准备基础工程主体工程装饰工程扫尾工程普工101010105瓦工10102055钢筋工315122木工6201555砼工4151552装饰工3515抹灰工552010电工36644架子工515104机修工24421油漆工223010电焊工26852管理121010105累计6421624023190注：投标人应根据所列格式提交包含分包人在内估量劳动力计划表。本计划表是以每班八小时工作制为基础。第七章、 关键技术方法及施工关键点71 脚手架施工方案脚手架工程 一、 落地式钢管脚手架搭设 脚手架搭设在脚手架基础完成后再进行，脚手架步高为1.8m，立杆纵、横向间距1.5m，离底部200mm处设置一道大、小横杆，以保持脚手架底部整体性，架体立杆下设砼垫块或统浇60厚砼地面，并做好排水工作，预防架体下沉。 脚手架搭设时，先立立柱，立柱架设先立里侧立柱，后立外侧立柱，再进行大、小横杆架设，再在其上铺设脚手板，做好固定件后再进行第二步脚手架。 连接杆间距，其水平方向6000设一点，垂直方向每层设一点，可作矩形部署。外脚手架断口处两端每步设置连接杆。连接杆用483.5mm钢管，长度在600mm左右，一端用直角扣件和脚手架内侧立杆扣紧，另一端和埋入建筑物结构内竖向钢管固定。连接件有合适调整余地。连接点设在脚手架立杆和大小横杆连接处周围，在第一步大横杆开始设置。 外架围护采取脚手片。脚手架搭设完成后优异行自检，再经专职管理人员、搭架人员、共同检验验收，经验收合格后办妥脚手架验收手续，在脚手架醒目处挂上脚手架验收合格标牌，方可投入使用。 二、下撑斜拉式槽钢悬挑式外挑脚手架搭设（1）基础要求用下撑斜拉式槽钢悬挑式外挑脚手架是施工临时结构，它要承受施工过程中多种垂直和水平荷载，所以脚手架必需有足够承载能力、刚度和稳定性，在施工过程中，在多种荷载作用下不发生失稳、坍毁。并不超出结构许可强度、变形、倾斜、摇摆或扭曲现象，以确保安全。（2）受荷情况采取483.5钢管和扣件等构件脚手架，立杆、大横杆和小横杆是关键受力杆件。剪撑、斜撑和连墙杆是确保脚手架整体铡度和稳定性杆件，并含有加强脚手架抵御垂直和水平力作用能力。其中连墙杆还承受风荷载。扣件是脚手架组成整体连接件和传力件。（3）脚手架结构和搭设要求A、脚手工艺架立杆采取对接扣件连接，相邻两立杆接头应错开50cm，且不在同一步距内。纵向水平杆接长用对接扣件连接。上下相邻两根纵向水平杆接头错开50cm，同一步内两根纵向水平杠接头也应错开，并不在同一跨内。B、小横杆伸出外立杆连接点外15-20cm，离外墙面10cm。C、脚手架纵向两端和转角处起，在脚手架外侧每隔6-9cm（水平距离）左右用斜杆搭成剪力撑，自下而上循序连序设置，斜杆用长钢管和脚手架底部成45-60度夹角。斜杆用旋转扣件和立杆和横向水平杆扣牢。D、外立杆里侧设1.2m高防护栏18cm高拦脚板（可用两道水平负管紧贴外立杆内侧用扣件扣牢）。外侧全部设置密目安全网，用18#铁丝捆绑上下两道水平钢管上。F、脚手架每隔4步，应在里立杆和墙面之间设统长安全竹片芭，支承在两根钢管上，用18#铁丝同钢管捆牢，每块竹片笆捆绑点大于4度。G、脚手架和主体结构必需采取钢性连接（钢管一端同主体结构预埋铁板电焊，另一端用扣件同立杆扣牢），不许可采取一顶一拉柔性连接，连接杆应于墙面垂直，连墙杆和框架梁、柱中预埋件连接时，砼强度不宜低于15N/m2使用。H、扣件同杆件连接时紧固力在44-45NM范围内，不得低于45NM或高于60NM 。I、挑架底横管，必需和楼板上预埋16钢筋不电焊，焊缝长度60mm，焊缝高度3mm，预埋件16钢筋环锚固长度35d，并安入在楼板筋下面，同楼板筋用扎丝绑牢。三、门洞结构要求（1）洞口处增设斜杆应采取旋转扣件优先固定在和之相交横向水平杆伸出端上，旋转扣件中心线距中心节点距离不应大于150mm。（2）洞口两侧增设横向支撑应伸出增设斜杆端部；增设短斜杆端部应增设一个安全扣件。四、脚手架地基和基础结构要求立柱下端应设底座或垫块，底座通常见1416槽钢铺设应依据立柱传下集中荷载对楼面结构进行验算。五、建筑出入口钢管脚手架搭设 建筑物出入口处采取平行弦桁架结构形式，并进行出入口处脚手架加固。在开口处两侧采取双立杆，悬空立杆下端增设安全扣件，此处连接要紧密，每步全部必需设置。出入口脚手架上方设双层防护棚，满铺竹笆，以保护出入人员安全。六、脚手架搭设次序1、按脚手架柱距、排距要求进行放线、定位。2、杆件搭设次序以下：放置纵向扫地杆立柱横向扫地杆第一步横向水平杆连墙件（或加抛撑）第二步横向水平杆。七、脚手架搭设注意事项1、垫板、底座应正确地放在定位线上，垫板必需铺放平稳，不得悬空。2、搭设置柱时，外径不一样钢管严禁混用，相邻立柱对接扣件不得在同一高度内，错开距离应符合结构要求。3、开始搭设置柱时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可依据情况拆除。4、当搭至有连墙件结构层时，搭设完该处立柱、纵向水平杆、横向水平杆后，应立即设置连墙件。5、封闭行脚手架同一步纵向水平杆必需四面交圈，用直角扣件和内、外角柱固定。6、双排脚手架横向水平杆靠墙一端至墙装饰面距离不应大于100mm。7、当脚手架操作层高出连墙件两步时，应采取临时稳定方法，直到连墙件搭设完后方可拆除。8、剪刀撑、横向支撑应随立柱、纵横向水平杆等同时搭设，剪刀撑、横向支撑等扣件中心线距主节点距离不应大于150mm。9、对接扣件开口应朝上或朝内。各杆件端头伸出扣件盖板边缘长度不应小于100mm。10、铺设脚手板时，应满铺、铺稳，靠墙一侧立墙面距离不应大于150mm。脚手板探头应采取直径3.2mm镀锌钢丝固定在支承杆上，在拐角、斜道平口处脚手板，应和横向水平杆可靠连接，以放置滑动。11、栏杆和挡脚板应搭设在外排立柱内侧，上栏杆上皮高度1.2m，中栏杆居中设置，挡脚板高度不应小于150mm。12、脚手架搭设完成后，必需经相关部门验收后，方可投入使用。八、脚手架拆除关键点1、划出工作区域，严禁行人进入。2、严格遵守拆除次序，由上而下，后绑者先拆除，先绑者后拆除，通常先拆栏杆，脚手板，剪刀撑，以后拆小横杆，大横杆立杆等。3、统一指挥，上下呼应，动作协调，当解开和另一个人相关结扣时，应先通知对方以防坠落。4、材料工具要用滑轮和绳索运输不得乱扔。5、连墙撑只能在拆到该层时才许拆除，严禁在拆架前先拆连墙撑6、拆除构件应立即分类堆放，方便运输、保管。72 主体施工方法及技术方法721 模板工程模板采取九夹板模板，钢管架作垂直水平支撑，各构件模板工程应按以下要求施工。1.1支模次序：搭简易脚手架安装柱、墙模板搭梁、板支撑排架安装梁模板安装平板模板检验、复核。1.2柱模板安装应符合以下要求:1.2.1 柱模板四个外角设置抱角大方,并用工具式钢卡具螺栓固定。1.2.2 柱立模限位，采取焊接短钢筋限位方法，严禁用砼方盘限位，以降低施工缝。1.2.3 模板在安装时，应吊直找正并检验梁口尺寸和标高，框架柱和框架柱之间柱根相互顶牢，上部设置水平撑和剪刀撑相互拉结固定。1.2.4 柱模支撑，中间支撑应综合考虑剪力墙、楼板支撑组合成竖向横向结构式钢管网架作水平支撑，并设置剪刀撑，水平支撑和剪刀撑拉结固定。1.2.5 安装预拼好柱模板，模板按柱子大小做成一面一片，其中一面边带一个角模，就位后先用铅丝和主筋绑扎临时固定，用U型卡将两侧及上下模板边连接卡紧，安装完两边后再安装另外两面模板。1.2.6 因为采取泵送砼，砼流动性大，层高较高，对柱墙模板侧压力较大，柱子每隔50cm50cm用2mm厚4cm宽板条式拉杆拉牢。1.2.7 安装前必需系好钢筋保护层，清除冲洗洁净柱底松散砼。1.3梁模板安装应符合下列要求：1.3.1 为确保梁和柱交接处混凝土质量和构件截面尺寸,木工支模时，必需正确、牢靠地拼装交接处模板，并在浇捣混凝土前对此部位模板安装质量作专题验收。1.3.2 梁下支撑采取双钢管支柱1000mm立柱中间加一道水平支撑。主次梁同时支模时，通常先支好主梁模板，经轴线标高检验校正无误后，加以固定，在主梁上留出安装次梁缺口。1.3.3 大跨(4)深梁（高）600mm）安装，梁底应起拱1/1000-3/1000，同时宜绑扎好梁钢筋，垫好保护层，经检验合格后清除杂物，再安装梁侧模板，同时安上板条式拉杆。（如侧模安装穿墙螺栓，则梁钢筋能够在侧模安装后再扎筋）。1.4板模板安装应符合以下要求：1.4.1 按楼板平面尺寸拼接胶合板,并给编号,以利上层标准层安装。1.4.2 依据楼面标高调整好立柱高度并安装好立柱和水平支撑,钢管间距为1m。1.4.3 板模拼接完成应清理洁净,同时处理好较大拼缝,可在上面铺设油毛毡或胶带,同时涂刷隔离剂。1.5模板及支架设计依据：1.5.1 计算模板及支架时应考虑下列荷载：1.5.1.1 模板及支架自重。1.5.1.2 新浇砼重量和钢筋重量。1.5.1.3 施工人员及施工设备重量。1.5.1.4 倾倒和振捣砼时产生荷载和新浇砼对模板侧压力。1.5.2 模板及支架设计、安装必需符合下列要求：1.5.2.1 确保工程结构和构件形状,尺寸和相互位置正确。1.5.2.2 含有足够强度、刚度和稳定性。1.5.2.3 结构简单,装拆方便。1.5.2.4 模板接缝严密,不得漏浆。1.6模板确保质量技术方法：1.6.1 全部梁、柱均由翻样给出模板排列图和排梁支撑图。经工地技术责任人审核后交班组施工，大截面梁、斜梁、异形柱应增细部结构大样图。1.6.2 柱、墙根部不得使用砼“方盘”，而采取“井”型“丁”形钢筋限位。1.6.3 模板使用前,应优异行筛选,对变形,翘曲超出规范应予清除,不得使用。1.6.4 在板、柱模板底部均考虑留垃圾清理孔，方便冲洗湿润，浇灌前再封闭。1.7.5 模板安装完成后，应派专业人员对轴线标高、尺寸、支撑系统，管卡螺栓、拉结螺栓进行全方面检验，浇捣过程中应派技术好木工守模，发觉问题立即整改和汇报工地现场总施工或技术责任人。1.6.6 板脱模剂不得玷污钢筋和砼,如有玷污，应用水冲洗洁净。1.7模板拆除：1.7.1 拆模前应制订具体作业指导书,由专职施工员和安全员对班组进行认真技术交底,尤其要注意安全操作。1.7.2 不承重模板应在砼强度能确保其表面及棱角不受损坏时,方可拆除。R1.2Mpa（夏季大约砼终凝后一天，冬季在砼终凝后二天）。1.7.3 梁底模：跨度L8M时 R75% 跨度L8M时 R=100%1.7.4 楼板模板R75%1.7.5 大拆模过程中,要注意前后次序,通常为先支后拆,后支先拆,如发觉砼有影响结构安全质量问题时,应停止拆除,并报技术责任人研究处理后再重新拆除。1.7.6 已拆除模板及其支架结构应在砼达成设计强度后,才许可承受全部计算荷载,当施工荷载大于设计荷载时,应经研究加设临时支撑。1.7.7 模板拆除后，应将砼残渣，垃圾清理洁净，重新刷隔离剂，分类别规格堆放整齐。1.8模板施工安全技术：1.8.1 工作前应先检验使用工具是否牢靠,板手等工具必需用绳链系挂在上,以免掉落伤人.工作时思想要集中,预防钉子扎脚和空中滑落。1.8.2 安装和拆除5m以上模板，应搭脚手架，并设防护栏杆，预防上下在同一垂直面上操作。1.8.3 二人抬运模板时要相互配合，协同工作。传输模板、工具，应用运输工具或绳子系牢后升降，不得乱扔，模板装拆时，上、下应有些人接应，模板及配件应随装拆随运输，严禁从高处掷下。也不得在脚手架上堆放大批模板等材料。1.8.4 拆除模板通常见长撬棍。人不许站在正在拆除模板上，在拆除楼板模板时，要注意整块模板掉下伤人。722 钢筋工程2.1施工次序：柱筋墙筋梁筋楼板筋插筋。2.2材料要求:2.2.1 所提供钢筋必需有出厂合格证和试验汇报单，同时需对进场材料按规范要求取样试验，合格后方可使用。2.2.2 在使用时严格根据设计钢号、规格使用。需要代换时，应取得设计单位同意。2.3钢筋绑扎质量要求和技术方法:2.3.1 钢筋绑扎前,应熟悉施工图纸,查对钢筋配料表和料牌,查对成品钢筋钢种、直径、形状、尺寸和数量。如有错漏，应纠正增补。2.3.2 绑扎形式复杂结构部位时,应研究好钢筋穿插就位次序及和模板等其它专业配合前后次序,以降低绑扎困难。2.3.3 绑扎时应注意相邻绑扎点铁丝成八字形，以免歪斜变形。2.3.4 梁纵向受力钢筋采取双层排列时，两排钢筋之间应按以直径25mm或25mm以上短钢筋，以确保其设计距离正确。2.3.5 楼板双层钢筋网,上、下两层钢筋网之间应设置钢筋撑脚，撑脚用12钢筋，每隔500mm设置一个。墙壁钢筋网之间按设计要求撑筋固定，相互错开排列，以确保双排钢筋间距正确。2.3.6 柱、梁箍筋应和主筋垂直，柱、箍筋接头应交叉而置在四角纵向钢筋上，梁箍筋应交错部署在架立钢筋受压区位置上，箍筋转角和纵向钢筋交叉点应扎牢，箍筋平直部分和纵向钢筋交驻点可间隔扎牢，以防骨架歪斜。箍筋弯钢平直长度符合设计要求，墙体拉结筋采取建筑强力胶。2.3.7 板、次梁和主梁交叉时，板钢筋在上，次梁钢筋居中，主梁钢筋在下，框架梁钢筋应放在柱纵向钢筋内侧。同时要注意梁顶面主筋净距要大于30mm，以利于灌注砼。板上第一根钢筋应绑扎在梁边出来50mm处。2.3.8 钢筋保护层用不一样厚度水泥砂浆垫块垫起。2.3.9 钢筋搭接长度和焊接长度全部应符合设计及规范要求,任何接头全部应相互错开,且在同一截面内接头数量不得大于钢筋数量50%,按设计要求,柱筋每次截断不超出4根,接头距钢筋弯折处10d，且不宜在构件最大弯矩处。2.3.10 划出钢筋位置线:平板或墙板钢筋,在模板上划线,柱箍筋在两根对角线主筋上划点。梁箍筋，则在架立筋上划点。复杂梁柱节点位置施工前必需放在样。2.3.11 砼浇捣过程中,应派专员看筋,如发觉松动,移位,保护层不符均应立即修整。2.4钢筋焊接安全技术凡直径在18mm-25mm钢筋均采取电渣压力焊接接头。基础、基础梁采取锥螺纹接头,其它采取绑扎接头。2.4.1 大量焊接时,焊接变压器不得超负荷,变压器升温不得超出60，为此要尤其注意遵守焊机暂载率和连续率要求，以免过分发烧而损坏。2.4.2 对焊时，必需开放冷却水，焊机出水温度不得超出40，排水量应符合要求，天冷时应放尽焊机内存水，以免冻塞。2.4.3 对焊机闪光区域内，须设铁皮挡隔。焊接时严禁其它人员停留在闪光范围内，以防火花烫伤。焊机工作范围内，严禁堆放易燃品，以免引发火灾，焊工应立在干木垫上。2.4.4 焊接过程中，如焊机发生不正常响声，冷却系统堵塞或漏水，变压器绝缘电阻过小，导线破裂，漏电等，均应进行抢修。2.4.5 为了避免影响三相电路中其它三相用电设备下沉运转，焊机最好设有单独供电系统。723 砼工程 本工程砼采取商品泵送砼。 3.1材料选择3.1.1 水泥选择42.5R及以上标号一般硅酸盐水泥,水泥应有出厂合格证及试验汇报,不得使用小窑水泥。3.1.2 砂、石料：砂采取中砂，含泥量不超出2%，有害杂质不超出1%，石子采取分级碎石，最大粒径2.5cm，级配合理，含泥量不超出1%。砂、石取样试验应符合规范要求。3.1.3 水：选择洁净自来水。3.1.4 外加料、外加剂：掺入粉煤灰、高效减水剂等，掺入数量符合要求要求。3.1.5 合理选择砼级配，配比由乙方和监理单位协商后确定，选择配比应有试验级配单。 3.2 浇捣方法：每一层结构柱、梁、板砼，由西到东，一次连续浇捣，布料水平管随浇随拆。3.3 工程采取一泵一布，布料软管长约5m，布料杆可转臂作360度回转。配置四台插入式振动器，一台平板式振动器（另配置用插入式振动器3台，平板式振动器1台）。3.4砼泵送3.4.1 砼供给必需确保砼泵能连续工作,泵送间隙不得超出1小时,泵送时,受料斗内应常常有足够砼,预防吸入空气形成阻塞。3.4.2 泵管安装宜直,转弯宜缓,接头要严密,预防漏气、阻塞，泵送前应用适量水泥砂浆润滑管道。如有堵泵塞管应立即组织力量排除，此期间备用砼吊斗，用塔吊吊装保持砼浇捣连续性。3.4.3 泵管安装垂直管和水平管之比通常应小于2,利用水平管中砼拌合物和输送管壁间摩阻力来平衡逆流压力。当基础施工向下配管时，出口水平管长度应大于5倍以上落差高度，且宜在下弯处设置排气阀。3.4.4 泵送操作人员由企业委派，并应进行严格培训，取得劳动局颁发合格证后方准上岗操作。3.4.5 泵送前应检验泵机转向阀门是否密封良好，其间隙应保持在许可范围内，使水泥浆回流降低到最低程度。当检验发觉偏差时，应用耐磨焊条进行补焊。3.4.6 泵送前，先开机用水湿润整个管道，以后送入水泥浆或水泥砂浆，使输送管道壁处于充足润湿状态，再开始泵送砼。其用量见表：管道长度（m）水泥浆水泥砂浆水泥用量（Kg）稠度用量（M3）配合比（水泥：砂）1000.51:2100-2001.01:2200100粥状1.01:13.4.7 泵送开始时，要注意观察砼液压表和各部位工作状态。通常在泵出口处（即Y型管和锥管内），最易发生堵塞现象。如遇堵塞，应将泵机立即反转运行，使泵出口处堵塞分离砼能回流到料斗内，将它搅拌后再进行泵送。若反复3-4次，仍不见效时，应停泵拆管，清除堵塞部分砼，待清理完成后，重新安装管道再进行泵送。3.4.8 砼应保持连续供给，以确保泵送继续进行，尽可能预防停歇，万一不能连续供料，宁可放慢泵送速度，以确保连续泵送。当发生供给脱节不能连续泵送时，泵机不能停止工作，应每隔4-5min使泵正，反转两个冲程。把料从管道内抽回重新拌合，再泵入管道，以免管道内拌合料结块或沉淀。同时开动料斗内搅拌器，搅拌3-4转，预防砼离析，但不宜连续进行搅拌。假如泵送停歇超出45min或砼离析时，应立即用压力水或其它方法排除管道内砼，经清洗洁净后重新泵送。3.4.9 在泵送砼时，应使料斗内继续保持一定量砼，如料斗内剩下砼降低到200mm以下，则易吸入空气，致使转换开关阀间造成砼逆流，形成堵塞，则需将泵机反转，把砼倒回料斗，除去空气后再正转泵送。3.4.10 在泵送时，应每2h换一次水洗槽里脏水，并检验泵缸行程，如有改变应立即调整。活塞行程应依据机械性能按需要给予确定。为了降低缸内壁不均匀磨损和闸阀磨损，通常以开动长行程为宜。3.4.11 泵送时，应随时观察泵送效果，若喷出砼象一根柔软柱子，直径微微放粗，石子不露出，并不散开，证实泵送效果尚佳，若喷出二分之一就散开，说明和易性不好，喷到地面时砂浆飞溅严重，说明坍落度应再小些。3.4.12 在高温条件下施工，应在水平输送管上覆盖两层湿草帘，以防直接日晒，并要求每隔一定时间洒水润湿，这么能使管道内砼不至于吸收大量热量而失水，造成管道堵塞，影响泵送。3.4.13 泵送结束后，应立即进行管道清洗，清洗输送管道方法有两种，即水洗和气洗。分别是用压力或压缩空气推送海绵球或塑料球进行。水洗和气洗两种形式不准同时采取。3.5砼浇筑、养护方法3.5.1 砼浇捣前，模板、支架钢筋、予埋铁件及管线均应进行检验和签署“隐蔽工程验收单”和“技术复核单”，将模板内垃圾杂物，油污清理洁净，木模应浇水湿润，模板缝隙应堵严。并由工地技术总负责签发浇灌令。3.5.2 使用插入式振动器，振动距离应小于振动器作用半径1.5倍，振动上层砼时，振动器应插入下层砼5cm，不得漏振，也不得长时间插入一点“长振”，振动棒应尽可能避免碰撞钢筋、模板、予埋管线、铁件等，平板振动器移动间距，应确保振动器平板覆盖已捣实部分边缘（即应相互重合）。3.5.3 楼板砼浇捣应控制好标高，尤其是柱角等钢筋密集部位，施工缝留置及继续浇筑应按规范要求进行。3.5.4 交接班及就餐时，应由专员指挥，统一调度。3.5.5 砼养护，采取覆一层塑料薄膜上盖一层草包，并保持湿润养护，对柱、墙拆模后应常常浇水养护保持湿润，养护时间不得少于7天。3.5.6 砼浇筑过程要配合其它工种施工，不得踩踏钢筋网和松动预埋件。同时要配合做好守模、守筋、守管线。724 砌筑工程4.1原材料要求4.1.1 地上部分为标准砖其品种、规格和强度等级必需符合设计要求，并应规格一致。4.1.2 水泥应保持干燥，标号不明或出厂日期超出三个月等情况，应经试验判定合格后，方可使用。不一样品种水泥不得混合使用。4.1.3 石灰膏应预防干燥，冻结和污染，严禁使用脱水硬化或熟化时间不够石灰膏。4.1.4 砂宜采取中砂并应过筛不得含有草根等杂物，含泥量不应超出5%。4.1.5 水应采取不含有害物质洁净水。4.2 标准砖墙施工及安全技术：4.2.1 砌筑前，应先依据砖墙位置弹出轴线及边线。开始砌筑时要优异行摆砖，排出灰缝宽度。摆砖时应注意门窗位置，砖垛等对灰缝影响。4.2.2 在砌墙前，先要立皮数杆，皮数杆要用水准仪来抄平，使皮数杆上楼地面标高线在设计标高位置上。4.2.3 砖墙灰缝厚度通常为10mm，但大于8mm，也小于12mm，水平灰缝砂浆饱满度应不低于80%。4.2.4 隔墙和填墙顶面和上层结构接触处，宜用侧砖或立砖斜砌挤紧。4.2.5 砖墙中洞口、管道、沟槽和予埋件等，应于砌筑时正确留出，预埋宽度超出30cm洞口，其上应设置过梁。4.2.6 承重标准砖孔洞应呈垂直方向，非承重标准砖孔洞呈水平方向。4.2.7 脚手架上堆砖高度不得超出三皮砖，同一脚手板上
