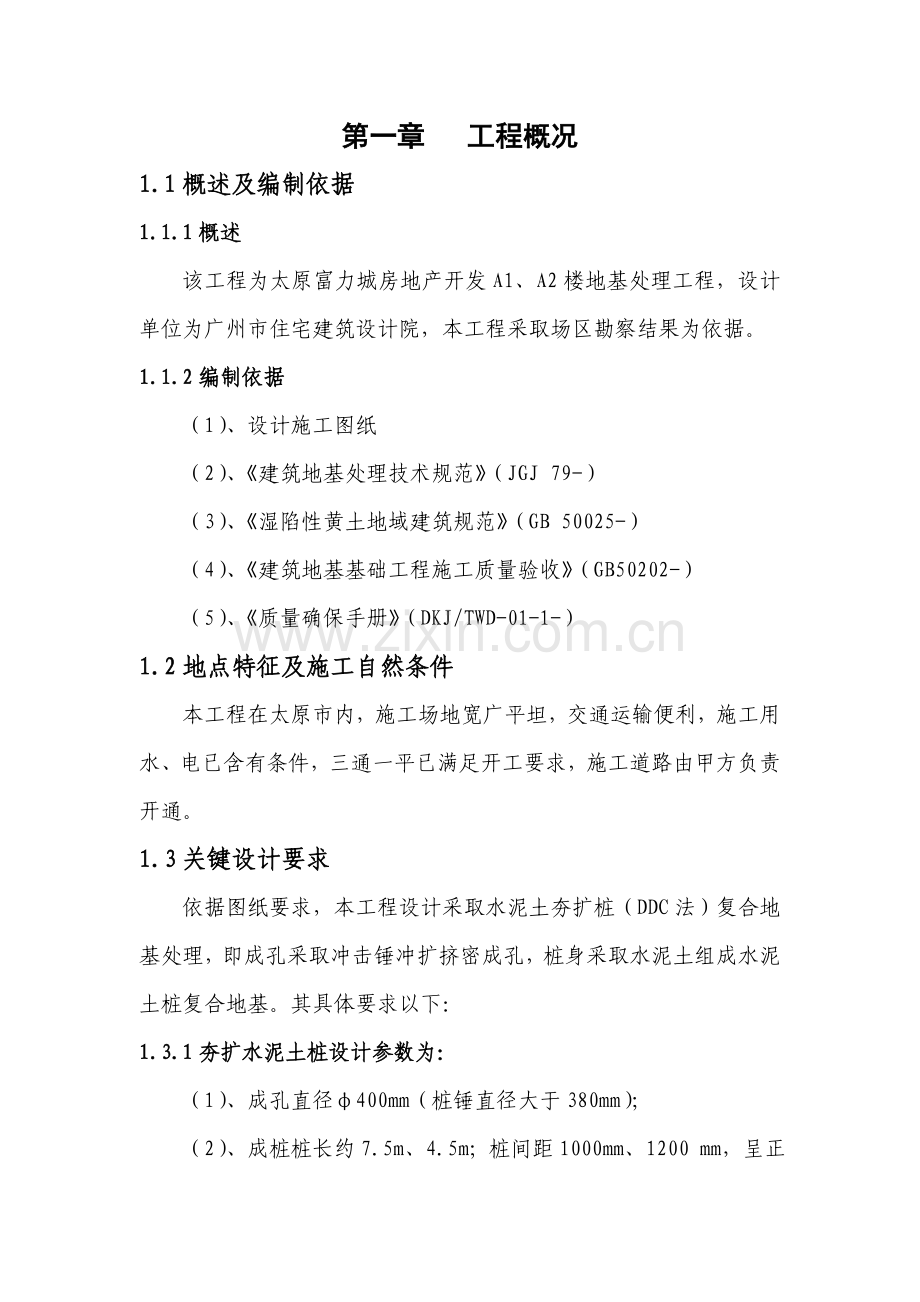

1、第一章 工程概况1.1概述及编制依据1.1.1概述该工程为太原富力城房地产开发A1、A2楼地基处理工程,设计单位为广州市住宅建筑设计院,本工程采取场区勘察结果为依据。1.1.2编制依据(1)、设计施工图纸(2)、建筑地基处理技术规范(JGJ 79-)(3)、湿陷性黄土地域建筑规范(GB 50025-)(4)、建筑地基基础工程施工质量验收(GB50202-)(5)、质量确保手册(DKJ/TWD-01-1-)1.2地点特征及施工自然条件 本工程在太原市内,施工场地宽广平坦,交通运输便利,施工用水、电已含有条件,三通一平已满足开工要求,施工道路由甲方负责开通。1.3关键设计要求依据图纸要求,本工程设
2、计采取水泥土夯扩桩(DDC法)复合地基处理,即成孔采取冲击锤冲扩挤密成孔,桩身采取水泥土组成水泥土桩复合地基。其具体要求以下:1.3.1夯扩水泥土桩设计参数为:(1)、成孔直径400mm(桩锤直径大于380mm);(2)、成桩桩长约7.5m、4.5m;桩间距1000mm、1200 mm,呈正三角形部署。(3)、填料百分比: 水泥土=16(体积比);(4)、桩身水泥土控制干密度1.65g/cm3水泥土控制含水量W0=162%土要求用Ip10粉质粘土。1.3.2地基处理后质量要求:桩间土平均压实系数大于0.93,桩体扎实平均压实系数大于0.96,消除湿陷性,且复合地基刚度均匀。施工时桩顶预留覆土厚
3、1.0m,待桩基施工完工后清理。1.4施工及检测要求1.4.1在施工过程中严格遵守:(1)、建筑地基处理技术规范(JGJ 79-)之10扎实水泥土桩法(2)、湿陷性黄土地域建筑规范(GB 50025-)之6.4挤密法。(3)、在桩基工程完工验收时,承载力检验应采取单桩复合地基载荷试验。(4)、桩施工及质量检验实施建筑地基处理技术规范(JGJ 79-)及湿陷性黄土地域建筑规范(GB 50025-)相关要求。1.4.2施工技术要求: (1)、桩孔中心偏差不得超出桩径设计值1/4;(2)、桩孔垂直度偏差不应大于1.5%;(3)、桩孔直径不得小于设计桩径;(4)、桩孔深度不得小于设计深度。第二章 机械
4、成孔本工程采取机械挤密成孔,水泥、土混合料拌和,夯入孔中形成桩体。这种桩所用土含水量能够得到控制,加之扎实所形成高度密实,所以桩体含有较高强度,同时可挤密桩间土有显著加强效果。2.1孔位测量定点2.1.1测量人员立即熟悉相关工程设计图纸、资料及规程规范,编制放样正确可靠施测方案。2.1.2熟悉掌握业主所交测量坐标控制点坐标和高程等书面资料,利用经纬仪,首先复核已给坐标控制点,其复测计算不得少于三次。实地放样,正确做好孔位标志。孔位放样经自检无误后,填报“测量放线报验单”,经监理抽检签字认可后,方可进行下一道工序。2.1.3本工程测量放线由测量工程师具体负责,统一进行布放,必需按测量相关规程规范
5、进行,成孔实际位置标准上不应偏离设计位置30mm。若遇复杂情况,孔位需补放时,测量组应立即补放,每一个孔位在开夯扩前必需复核。2.1.4每一个钻孔均应按测量规程规范测量钻孔孔口高程。2.1.5有效地保护一切坐标控制点和其它相关标志,直到工程交工验收结束。2.2施工机具选定2.2.1成孔机具选定依据施工现场情况,本工程采取1台山西机械制造企业制造JKL-5步履试夯扩机(锤重3.5吨,锤长4.0米,锤径385mm)进行成孔作业,该设备施工效率高、噪音小,对周围环境影响较小。2.2.1夯填机具确实定依据本工程特点,桩孔夯填采取2台重锤式扎实机,落距大于2M,锤重3000千克,直径280mm。2.2.
6、3辅助工具辅助机具关键有计量仪、铁锹、自卸车、小推车、铁板、筛子、小铁锹等。2.3水泥土桩法工艺步骤及施工工艺2.3.1工艺步骤测放桩位 冲击成孔 桩孔验收 拌和水泥土 扎实成桩 成桩养护。2.3.2施工工艺测放桩位桩孔验收冲击成孔合格 不合格(素土夯填后重新成孔)检测扎实成桩水泥土拌和成桩养护2.4施工方法2.4.1依据甲方给定坐标表,测放基础中心及轴线,确定整片地基处理范围。2.4.2测放桩位:按桩位部署图进行测放,每个桩位采取10钢管打入地下,深度不少于15cm,灌入白灰定位。2.4.3成孔工艺在监理工程师验收桩位合格后方可进行桩孔施工,成孔方法采取冲击锤成孔法,该方法是采取卷扬机带动一
7、定重量冲击锤,在一定高度内使重锤提升,然后突放使重锤自由降落,利用冲击动能冲挤土层或破碎岩层形成桩孔。每次冲击以后,冲击重锤在钢丝转向装置带动下转动一定角度,从而使桩孔得到规则圆形断面。(1)钻机就位后,钻头中心对准桩位,在冲击成孔过程中机身一直要保持平稳、垂直,待孔深、孔径、孔斜平等满足要求后,即可入桩施工。在钢丝绳冲击钻进过程中,最关键是怎样确保冲击重锤在孔内以最大加速度下落,以增大冲击力。(2)加大冲击力应注意以下几点:a、合理地确定冲击重锤重量本工程冲击重锤重量为3.5吨,锤长4.0米,锤径385mm。b、选择最优悬距悬距是指冲击梁在上死点时重锤底距孔底高度。最优悬距是确保重锤最大切入
8、深度而使钢丝绳没有剩下长度,施工过程中应合适进行调整。悬距过大或过小,钢丝绳抖动猛烈;悬距正常,钻机运转平稳,钻进效率高。c、冲击行程和冲击频率冲击行程是冲击梁在下死点钻头提至最高点重锤底距孔底高度。冲击频率是指单位时间内钻头冲击空底次数。 (3)施工注意事项a、应控制钢丝绳放松量,预防钢丝绳放松过多降低冲程,放松过少则不能有效冲击,形成“打空锤”,损坏机械。b、用卷扬机施工时,应在钢丝绳上做记号控制冲程。冲击锤到底后要立即收绳提起冲击钻头,预防钢丝绳缠卷冲击钻具或反缠卷筒。第三章 填料扎实成桩3.1施工准备3.1.1水泥采取P.S32.5袋装水泥,以袋计量,水泥进场后,立即报送监理工程师进行
9、验收,并送试验室进行复检。3.1.2现场取土,确定原位土土质及含水率是否适宜作水泥土桩混合料;土为Ip10粉质粘土(送检),如土料含水量过大,需风干或另掺入含水量较小掺和料,要确保水泥土含水量W0=162%。3.1.3依据设计选择成孔方法作现场试验,确定成孔可行性,发觉问题,立即通知甲方、监理、设计院,共同研究对策。3.1.5施工前,在施工现场进行成孔、夯填工艺和机密效果试验,同时确定分层填料厚度、夯击次数和扎实后干容重等要求。具体操作方法以下:a、在施工现场选择土质一致或相同区域进行试桩试验;b、打试验桩孔,桩孔深度不宜小于2.4米;c、从孔底分别以虚铺厚度600mm(分别夯击8锤、10锤、
10、12锤)、700mm(分别夯击8锤、10锤、12锤)、800mm(分别夯击8锤、10锤、12锤)、900mm(分别夯击8锤、10锤、12锤)进行夯击成桩; d、试桩过程中认真作好施工过程统计;e、试桩施工完后开剖试验桩,即沿夯填桩孔深度每隔1015cm,取3到6原状扎实土样,测定3.2拌制填料(每个台班应预先拌和样土,再和现场拌制料对比)填料严格按设计体积配合比(水泥土=16)拌制。本工程采取装载机拌料人工配合进行初拌和,然后经过粉土机进行二次拌和,水泥、土充足拌和至颜色均匀一致,拌和时需要加适量水时,应边搅拌边加水,以免形成土团,使拌和物含水靠近最优含水量。3.3孔内投料扎实成桩3.3.1施
11、工次序:先施工外围桩孔,再施工中间桩孔,由边部向中心逐步推进。隔排施工,每排桩孔按跳打标准进行成孔和成桩。3.3.2验收桩孔后,在填料前先用重锤予夯孔底,将孔底虚土扎实,待听到清脆声音后再进行填料。夯锤提至桩孔地面或孔内一定高度,开始向孔内投料,填料厚度要实施试验取得施工参数。待扎实(听到清脆锤声)后继续向孔内投料。暂定为十锤以上,厚度300mm。3.3.3夯锤夯击填料,每遍夯击数应经过试验施工确定。对照成孔统计,针对不一样地层,参考对应试验夯击数。待向孔内投料后继续扎实。反复投料扎实直至设计桩顶标高以上500mm。3.4成桩养护:每根桩夯填完后,上铺土后轻夯,对桩头起保护作用。3.5填写好成
12、孔统计和夯填统计。第四章 施工质量验收标准4.1水泥、及扎实用土料质量应符合设计要求。4.2施工中应检验孔位、孔深、孔径、水泥和土配比、混合料含水量等;施工中认真做好施工统计。4.3施工结束后,应对桩体质量及复合地基承载力做检验,褥垫层应检验其夯填度。本工程采取单桩载荷试验。4.4扎实水泥土桩质量检验标准应符合下表要求。扎实水泥土桩复合地基质量检验标准项序检验项目许可偏差或许可值检 查 方 法单位数值 主控项目 1桩径mm-20用钢尺量2桩长mm500测桩孔深度3桩体干密度设计要求现场取样检验4地基承载力设计要求按要求方法通常项目1土料有机质含量%52含水量(和最优含水量比)%2烘干法3土料粒
13、径mm20筛分法4水泥质量设计要求查产品质量合格证书或抽样送检5桩位偏差满堂布桩0.4D用钢尺量,D为直径条基布桩0.25D6桩孔垂直度%1.5用经纬仪测桩管7褥垫层夯填度0.9用钢尺量注:1、夯填度指扎实后褥垫层厚度和整体虚体厚度比值 2、桩径许可偏差负值是指部分断面。第五章 工程质量确保方法及质量确保体系5.1工程质量确保方法本工程质量目标为合格,为此我们将采取以下方法:5.1.1开工前,由工程技术人员向全体施工人员进行安全、技术交底,使全部施工人员明确技术要求,各负其责,推行全方面质量管理,严格实施贯标要求,从工序质量抓起,使每道工序处于严格受控状态。5.1.2水泥土桩施工要求:(1)测
14、量放线a、确保桩位正确,桩位放线误差不超出30mm,成桩后桩位偏差及桩身倾斜度均不超出规范要求。b、依据场地情况,桩位放样工作最好一次性完成,不能一次放完,要引用水泥保护桩,以降低误差。c、放样结束后,经监理检察收后方可施工。(2)原材料质量控制a、原材料进场后,首先把相关资料保送监理工程师进行审核;b、水泥进场后取样送试验室进行复检;c、委托试验室做水泥、白灰、土混合料击实试验。(3)混合料拌和过程中,严格控制拌合土料含水量,将含水量控制在162%范围内,现场简易判定方法为:“手捏成团,落地开花”;同时将配制好混合料送试验室进行含水量检测。施工过程中要严格控制水泥土配合比。施工中常常监督检验
15、。(4)水泥土强度控制扎实水泥土桩体强度宜取28d龄期试块立方体抗压强度平均值,施工中采取击实试模和击锤制作立方体试块,委托试验室在标准养护条件下养护28d,按标准试验方法作立方体强度试验。同时每日抽取土样进行桩体干密度检测,检测方法为:桩体施工完后,在24 h内取土样送试验室进行检测。(5)桩孔控制a、场地须平整,高程误差小于200mm。b、成孔机械就位后,锤尖应对准灰点后方可开孔。c、为确保桩间土挤密效果,成孔采取隔排跳打法进行施工,并依次逐排由外向里、间隔分批进行夯扩,孔成后应立即进行夯填。d、成孔后要立即对桩孔进行检验。检验内容有:桩径、孔深、垂直度、有没有缩径、塌孔、回淤等现象。可用
16、自制验孔器进行检验。如验孔器能顺利平稳放入,则表明桩径达成要求。观察验孔器刻度,查看孔深,或用测绳进行孔深测量。如验孔器不能顺利放入,表明局部桩径不够,缩径轻微时可用洛阳铲处理,如遇塌孔现象,则采取回填水泥土复打处理。回填复打可进行数次,若经数次回填复打无效时,可会同监理方、设计方、甲方商讨采取其它可行性方法进行处理。(6)、清底夯:水泥土夯填前,首先要对孔底进行空夯,直到听到空底有清脆声为止,以确保拔锤过程中回落到孔底虚土被扎实。发觉不合格桩要果断返工,同时做好施工统计。(7)、夯填时,夯锤落距、填料厚度和锤击次数要严格根据试桩所确定参数进行夯填,确保混合料压实系数c大于0.93。在施工过程
17、中立即会同监理工程师抽样检验,其抽检数量不得少于总成孔数2%,每台班不少于1孔。(7)、为确保桩顶部位强度,施工后桩顶标高要比设计桩顶标高高出500mm,待施工完成后,将500mm厚多出桩头凿除,且桩顶面应水平,然后回填褥垫层。(8)、其它要求a、石灰质量要求:备料时需尽可能选购优质石灰,消解后熟石灰中不得夹有未熟化生石灰和杂物,也不得含有过多水分。b、拌和好混合料必需当日用完,不得隔日使用。c、填料使用人工填料,指定专员操作,按要求数量和要求将混合料均匀填入孔内,不得随意乱填,突击填料。5.2质量确保体系本工程质量确保体系见下图:质量确保体系图项目经理项目技术责任人项目施工责任人专业质检员安
18、全员施工组长混合料拌和组成孔施工组填料夯填组施工质检组石灰消解组5.3在整个工程施工过程中,应对各个工序进行全过程、全方位、全天候质量控制,并建立水泥土桩地基处理程序控制和管理控制(详见附表一、附表二)。在整个工艺步骤过程中,一直坚持质量第一方针,严格实施施工规范,从备料、测量放线、桩机就位、成孔、成孔检验、成孔统计、清底夯到水泥土夯填及夯填统计、检验试验和凿除桩头,质检员要跟班作业,发觉问题立即处理,确保主控项目及通常项目全部合格,检验项目合格率为100%。第六章 工期确保方法为确保工程工期顺利进行实现,我们将采取以下方法:6.1准备上冲击成孔设备1台,扎实机3台,按我们施工经验,每台成孔设
19、备正常极限施工效率为120个,按发挥效率5060%计,每台设备每日可成孔6070个,天天可扎实成桩6070根/日,施工工期暂按30日计,可施工18002100根桩,有一定富余系数。6.2为确保工期绝对实现,施工采取两班制,每班工作12小时,保持机械设备全日运转。6.3在施工管理中,整个工程从成孔到成桩全部实施质量、数量和经济挂钩,并采取激励机制,确保按计划实现工期目标。6.4交工时现场状态地基处理施工结束后,将施工机械全部撤出,场地清理洁净。为下一道工序发明条件。第七章 安全、文明施工方法7.1安全管理方法坚持“预防为主,安全第一”标准,重视和加强安全管理是确保工程质量、加紧施工进度、提升工程
20、效益关键步骤。为确保该项目标安全施工,采取以下方法:7.1.1成立安全领导小组,以项目经理为第一责任人,加强该项目标安全管理工作;7.1.2虚心接收相关单位安全部门检验、监督并立即整改,消除隐患;7.1.3严格实施我单位安全工作管理手册中各项制度措施及岩土工程施工安全规程;7.1.4设置专职安全员。负责全场安全施工检验。班组长、跟班技术员作为兼职安全员,做到安全管理时时有些人抓;7.1.5施工人员进入现场必需穿戴好劳保、安全用具,施工人员应衣着整齐,光脚、穿拖鞋者不许进入施工场地;7.1.6对全部用电设备、设施应进行施工前检验,电源及操作开关等部位要有漏电保护及接地保护,预防用电系统漏电;7.
21、1.7施工区域如有高空坠落物,应为施工人员搭放施工安全通道。7.1.8当进行施工维修时,要断开电源,并在电源部位悬挂(放置)显著警示标志;7.1.9、上塔人员要系好安全带,打桩机在安装吊运过程中要严格检验,确保吊具、绳索安全可靠;7.1.10、严格实施机械设备维护保养规程,杜绝违章作业,违章指挥,确保设备安全运行;7.1.11、未立即夯填空孔,应用盖板盖好,以防跌入伤人;7.1.12、非工作人员,不得进入施工现场,打好桩孔要进行标识、封桩;7.1.13、全部些人员进入施工现场必需佩带安全帽。7.2文明施工方法7.2.1遵守业主相关管理制度,服从业主管理。严禁施工人员在场地内瞎撞乱窜、嬉戏打闹;
22、7.2.2保持施工现场整齐,施工设备、工具摆放有序,材料堆放整齐;7.2.3主动配合业主及现场监理工作,虚心听取业主代表、现场监理对文明施工意见和要求,确保工程文明施工,优质高效完工;7.2.4严格实施和遵守国家法律、法规和社会公德,果断同违法犯罪分子和扰乱施工秩序分子作斗争;7.2.5严格实施本单位制订各项管理制度,做到有令必行有禁必止。附表一、水泥土桩地基处理质量程序控制人 员 配 备 及 物 资 准 备序号工 作 内 容1学习规程及质量标准2审查图纸、地勘汇报3准备好水泥、土,作好试配工作4处理障碍,作好“三通一平”5设备进场并维护好,配件备齐、合理6测量放线,做成孔试验(不少于3根)7
23、人员培训上岗技术交底1制订操作工艺,并进行工艺交底2桩基质量安全交底,包含机械设备安全保养交底3下达施工任务书过 程 控 制1桩位放样,用钢钎打入,灌白灰标识桩位,并绘成孔次序图2按设计要求进行桩位、桩径、垂直度等检验3拌料均匀,估计含水量4依据夯击参数,控制下料速度,并扎实5分层取样,检验其干密度6素土封桩,四面清理洁净成品保护 1轴线和水平控制桩用砼保护并标识清楚2做好现场排水,水泥土不能隔夜3用土围堆桩孔四面覆盖,以防雨水流入评 定1按GB50202-进行质量评定2不合格产品进行处理质 量 记 录1质量评定统计2压实系数试验汇报3成孔、夯填统计4施工统计5自检、互检统计附表二、水泥土挤密
24、桩质量管理点设置工程项目班组目标分项项目管理点设置规范要求对策方法检验方法工具实施人水泥 土 挤 密 桩桩位正确、桩径、桩深、垂直度、水泥土密度达成要求成孔移位按轴线布桩0.4D按轴线布,机械支设正确尺量机长垂直度保持桩架垂直1.50%开孔前检验桩管垂直度靠尺机械工桩径桩径满足-20划出桩径线自制工具机械工桩深桩深满足+500划出桩深线自制工具施工员密实度要求配料均匀、夯实最大干密度确保含水率按规范夯填取样试验员太原富力城房地产开发A1、A2楼地基处理施工方案山西捷远建筑实业二00七年十二月目 录第一章 工程概况.11.1、概述.11.2、地点特征及施工自然条件.11.3、关键设计要求.11.
25、4、施工及检测要求.2第二章 机械成孔.22.1、施工前基础开挖.32.2、孔位测量定点.32.3、施工机具选定.42.4、水泥土桩法工艺步骤及施工工艺.52.5、施工方法.6第三章 填料扎实成桩.73.1、施工准备.73.2、拌制填料.83.3、孔内投料扎实成孔.83.4、成桩养护.93.5、填写统计.9第四章 施工质量验收标准.9第五章 工程质量确保方法及质量确保体系.105.1、工程质量确保方法.105.2、质量确保体系125.3、程序控制和管理控制13第六章 工期确保方法.13第七章 安全、文明施工方法.137.1、安全管理方法.137.2、文明施工方法15附表一、.16附表二、.17
