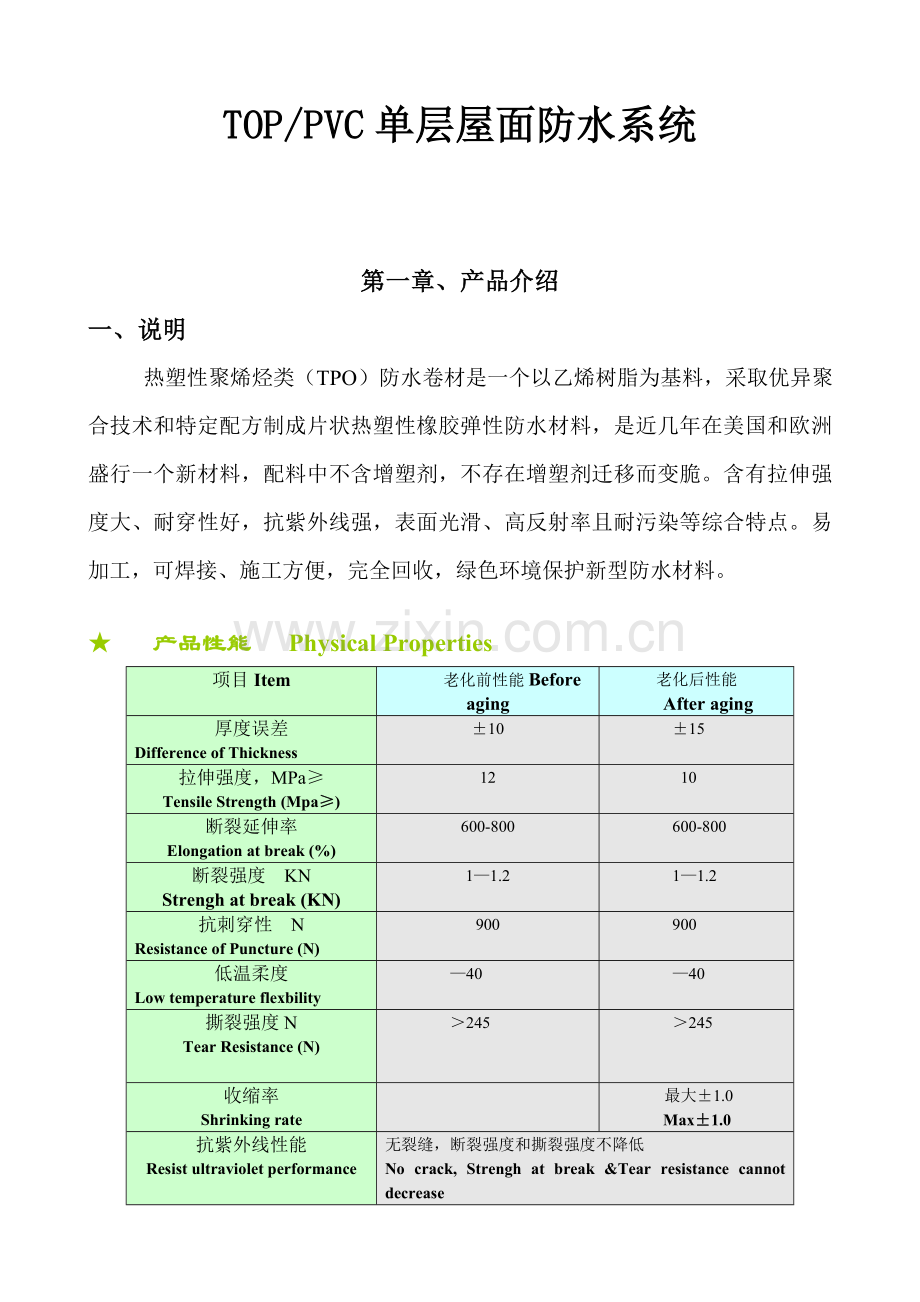

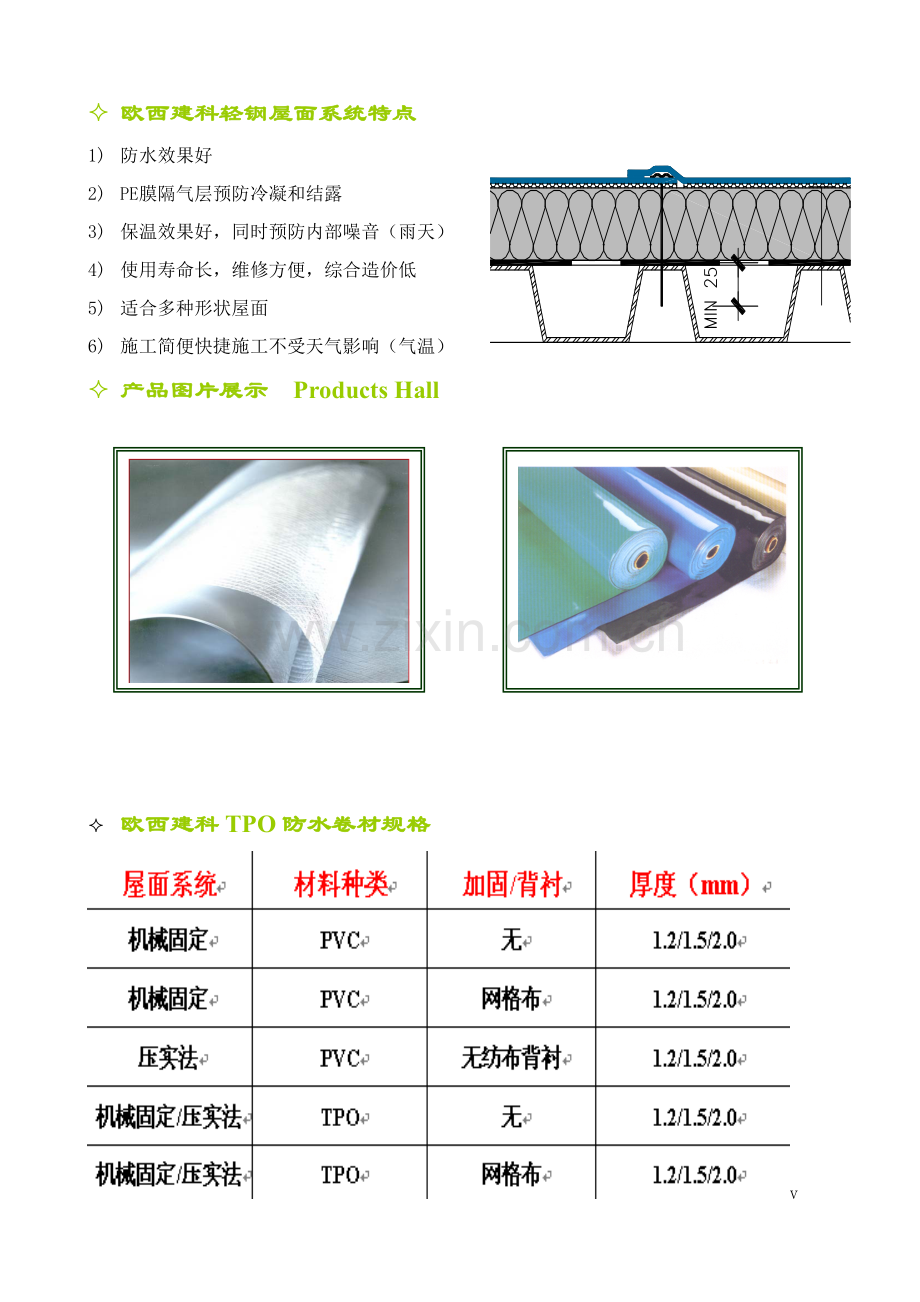

TOP/PVC单层屋面防水系统第一章、产品介绍一、说明 热塑性聚烯烃类（TPO）防水卷材是一个以乙烯树脂为基料，采取优异聚合技术和特定配方制成片状热塑性橡胶弹性防水材料，是近几年在美国和欧洲盛行一个新材料，配料中不含增塑剂，不存在增塑剂迁移而变脆。含有拉伸强度大、耐穿性好，抗紫外线强，表面光滑、高反射率且耐污染等综合特点。易加工，可焊接、施工方便，完全回收，绿色环境保护新型防水材料。 产品性能 Physical Properties项目Item老化前性能Before aging老化后性能After aging厚度误差Difference of Thickness10 15 拉伸强度，MPaTensile Strength (Mpa)12 10断裂延伸率Elongation at break (%)600-800 600-800断裂强度 KNStrengh at break (KN)11.211.2抗刺穿性 NResistance of Puncture (N)900900低温柔度Low temperature flexbility4040撕裂强度N Tear Resistance (N)245245收缩率Shrinking rate 最大1.0Max1.0抗紫外线性能Resist ultraviolet performance无裂缝，断裂强度和撕裂强度不降低No crack, Strengh at break &Tear resistance cannot decrease 欧西建科轻钢屋面系统特点1) 防水效果好2) PE膜隔气层预防冷凝和结露3) 保温效果好，同时预防内部噪音（雨天）4) 使用寿命长，维修方便，综合造价低5) 适合多种形状屋面6) 施工简便快捷施工不受天气影响（气温） 产品图片展示 Products Hall 欧西建科TPO防水卷材规格v 产品应用范围 Application Range可广泛应用于屋面、地下室、地铁、堤坝、水利、隧道及钢结构屋面、大型超市及大型厂房永久性防水工程。Products form waterproof layers in roof ,basement, steel structure roofing,big market,large workshop,etc. 第二章、施工推荐方案一、施工准备 施工前认证阅读设计图纸，制订具体施工方案。 材料准备1) 防水材料包装、贮存、保管应符合要求要求。2) 防水材料必需含有出厂合格证及相关资料说明。3) 全部材料在搬运时应预防被破坏，卷材要用帆布盖住防雨防潮影响焊接效果。4) 全部卷材应摆放在远离明火或有火星处。 器械准备1) 清理防水基层施工工具：铁锹、扫帚、吹尘器（或吸尘器）、手锤、钢凿、抹布等。2) 涂料涂刷及卷材铺贴施工工具：剪刀、卷尺、弹线盒、刮板、粉笔、热风自动焊接机、手动焊枪、手持压辊等。 人工准备1) 为确保质量，防水工程必需由专业防水队伍进行施工；2) 施工通常以3-4人为小组较为适宜， 施工环境1) 施工时气温应在5以上，不宜在尤其潮湿且不通风环境中施工。2) 施工现场应有良好防护方法，包含防护网、警示口号牌等。 二、施工工艺 1、工艺步骤前期准备压型钢板基层处理铺贴隔汽层机械固定保温层机械固定卷材热熔焊接卷材节点处理卷材收边组织验收2、操作方法：A. 基面清理、检验：a、防水层基层必需洁净，没有显著凹凸尖物。表面毛刺必需清除。b、基层不得有明水，如有明水应采取排水封堵，保持基面表面干燥。1）基层处理 2）铺设PE隔汽膜 3）铺设保温层4）保温层固定 B. 定位、弹线：在大面卷材施工前，应先根据卷材尺寸及铺设方向在基面上弹出铺贴基准线，以使得铺贴时卷材整齐、美观、无较大偏差。卷材铺设方向应垂直于压型钢板长边方向。C. 卷材预铺：卷材从下向上铺贴，下道卷材上道卷材搭接边覆盖住。施工时，首先要进行预铺，把防水卷材按弹线控制位置部署在基层上，平整顺直，不得扭曲，搭接宽度80mm，防水卷材预铺施工前进行正确放样，尽可能降低接头；有接头部位，接头相互错开最少30 ，搭接缝应根据相关规范进行。铺设时，把卷材自然放松地展开在无纺布上，平整顺直，降低折皱，并进行合适剪裁。 D. 卷材搭接：卷材纵向搭接宽度为12，其中5用于固定件(垫片和螺钉)应用，以使固定件覆于防水层下。E. 卷材固定： 卷材固定应根据计算所得间距进行定位用冲击钻沿卷材搭接边位置钻孔，间距约1米，钻离卷材边缘30mm。用BD螺钉和KTL垫片将PVC防水卷材和保温板固定在压型钢板上，下道卷材铺贴时，将螺钉覆盖住，并进行搭接边焊接。F. 卷材焊接：焊接时，焊枪喷出温度应使卷材热熔后，压辊能压出熔将为准，为了确保焊接后卷材表面平整，应先焊长边搭接缝，后焊短边搭接缝，长、短边搭接缝宽度约为80mm。卷材在平面上用自动焊机将两层PVC焊接在一起，有效焊缝宽度不得小于25 ：细部及不能用焊机焊接地方采取手持焊枪人工焊接。焊接缝接合面应擦洁净无水点、油污及附着物。当日铺设卷材在当日完成焊接，对于天天施工后留下接口必需采取胶带和有效方法进行保护避免淋雨和受潮。G. 搭接缝焊接检验：搭接缝焊接后，应对焊缝质量进行检验H. 搭接边密封：待卷材大面铺贴完成后，使用PVC卷材专用密封胶对卷材搭接边进行密封处理，密封宽度为20mm。三、施工关键点1）施工前应对基层进行验收， 铺设TPO 卷材屋面系统压型钢板、必需和主体结构有可靠连接，能够承受屋面风揭荷载作用。压型钢板间连接要平顺、连续，不得有任何尖锐突出物，以免刺穿、割伤隔汽层及卷材，压型钢板屋面节点做法符合设计及相关国家规范要求。2）PE膜隔汽层搭接缝应采取双面丁基胶带粘结，女儿墙立面、出屋面设备、管道应采取丁基胶带粘接封闭，确保隔绝室内空气，避免室内水汽进入保温层。3）上下层保温板应错缝安装，铺设有隔汽层单层屋面系统，应确保保温层每0.2m2最少一个固定件，保温板固定件位置误差不许可超出40mm。螺钉必需确保锚固在压型钢板波峰位置，螺钉紧固过程中，应一直确保螺钉和压型钢板垂直，紧固程度应适宜，紧固过足或不足均严重地影响屋面体系抗风揭能力。对于较松软保温层，适宜紧固能够看见垫片周围轻微压缩变形，应确保垫片不使保温板表面出现裂缝，固定螺钉应穿透压型钢板，最少露出压型钢板25mm。 4）卷材铺设方向应和压型钢板波纹方向垂直，把自然疏松卷材按轮廓部署在基层上，平整顺直，不得扭曲，卷材长边搭接宽度为120mm，卷材短边搭接75mm，固定件应确保顺直，螺钉距离卷材边缘距离为30mm。5）屋面周围区域及角部区域固定件应进行加密，周围区域及角部区域范围以下图：周围及、角部区域宽度a应为0.1倍建筑物短边尺寸及0.4倍建筑物高度小者，但不能小于0.9米。当建筑物高度小于18米时，角部区域为方形，当建筑物高度大于18米时，角部区域为L形。6）大面积焊接必需采取全自动焊机，正式焊接前，应进行试焊，确定合理焊接温度、速度、压力，自动焊机焊缝宽度应为4cm，细部处理采取手持焊枪，手工焊缝宽度应大于5cm。焊缝不许可有发黄、变色现象，焊缝边缘光滑，焊接冷却后，每条焊缝均用平口螺丝刀或特制勾针进行检测，检验有没有漏焊、虚焊，发觉缺点应立即修补。如对焊缝质量有怀疑，可将卷材裁成2cm 宽卷材条进行剥离试验，焊缝在剥离试验中绝不能分离，断裂现象必需发生在焊缝之外。7）隔汽层、保温层及TPO卷材施工工作面之间距离应确保在一定范围之内，保温板施工不应太过超前卷材施工，以方便在紧固螺钉时应能看清压型钢板，确保螺钉方便地紧固在压型钢板波峰位置，且能确保忽然天气改变能立即覆盖保温层，在每一工作日施工中，严禁先将保温层施工完成后再进行卷材施工，避免下雨时来不及遮盖保温层。8)大面施工同时，应进行出屋面管道、设备、天窗等细部节点施工，避免雨水从未封闭细部节点处进入屋面，浸泡保温层。9）施工前应做好排水方法，确保雨水能立即排走，避免雨水浸泡安装完成屋面系统。10）对已施工完成屋面采取封闭方法，预防雨水、潮气进入保温层。四、机械操作、节点密封及卷材收头处理1、热风焊接设备选择和操作 手持热风焊枪，配套20mm宽焊嘴和40mm宽焊嘴 1) 40mm宽焊嘴适适用于直线焊接，温度设置在400度左右，或下面用莱斯特焊枪把键拧到7位置。针对加筋TPO等强度较大卷材温度能够设置在420左右，但必需愈加仔细操作。2) 20mm宽焊嘴适适用于细部焊接，温度设置在400左右，或下面用莱斯特焊枪把键拧到7位置。针对加筋TPO等强度较大卷材温度能够设置在420左右，但必需愈加仔细操作。 (40mm宽焊嘴用于直线焊接) （20mm宽焊嘴用于细部处理） （使用时焊嘴表面要立即清理洁净） （使用时确保进气口畅顺，立即清理） 手持焊枪施工（三步骤）1) 点焊：先将最里头搭接部位用手指或工具点焊一下，固定好就能够。2) 预焊：点焊后用焊枪焊接后部，预留出20-30mm焊缝，视焊嘴宽度而定，40mm宽焊嘴能够留30mm，20mm焊嘴能够留20mm出来。3) 最终焊接：将前面预留出来搭接部位焊接起来 自动热风焊机中国用比很好设备为瑞士莱斯特自动爬行热风焊机。1) 针对单缝式焊机，一般卷材搭接宽度要60mm宽，有效焊缝宽度30mm。2) 针对双缝式焊机，一般卷材搭接宽度要80mm，每条焊缝有效宽度10mm，两条缝之间应留有10-20mm宽空腔。3) 针对机械固定，卷材搭接要留出120mm宽，因为内侧有近50mm宽钉子和垫片固定宽度。 （莱斯特单缝式自动爬行热风焊机） (莱斯特双缝式自动爬行热风焊机)4) 以上2款爬行焊机全部有微型爬行角度控制器，人机互动式液晶数字显示器、可设定温度、速度参数。5) 针对不一样材料设置不一样温度，速度全部固定在2.0，温度依据工程实际情况通常设置在420左右。PVC材料通常在410，TPO材料通常最少全部在420。6) 全部喷枪设备在关机前尽可能做到将温度调整降到室温左右，不应该立即关机。如立即关机会减短机械寿命。在现场使用中可依据现场实际操作情况调整温度，即：不能太高温度/太慢速度，也不能太低温度/太快速度。 焊接注意事项1) 避免十字搭接 2) 在丁字搭接处可将底下2层搭接缝部位削平。3) 在丁字搭接处可将底下2层搭接缝部位削平。 焊缝检验1) 温度过高或速度过低时，卷材表面会出现逐步展现暗黄色，并伴有较多刺鼻白烟冒出。2) 温度过低活速度过高时，卷材搭接缝下无熔浆溢出。3) 检验焊缝饱满时可用肉眼观察熔浆溢出情况或用偏平螺丝刀用力沿缝上划一下。4) 工程完工后进行蓄水试验。3、卷材满粘体系 适适用于将欧西建科PVC卷材粘附在混凝土、木板、金属板、塑料板等基层上满粘系统。 卷材必需粘附在表面干燥、平整、没有灰尘和油渍杂物胶粘剂上。 使用软皮刮板或胶辊涂刷胶粘剂后，要待胶粘剂充足挥发好后（用手触摸感觉有点强度），再铺设卷材。 满粘施工时，先将卷材折叠二分之一，即先把二分之一面积用压辊粘结好，再粘结另二分之一。 满粘搭接宽度要求达成80mm以上，如所表示。卷材头采取对接法搭接，搭接所用卷材覆盖宽度要求达成160mm以上，而且相邻2条对接缝要错开30cm以上，如所表示。 在需要焊接卷材部位（搭接部位）不能有胶粘材料，会影响焊接质量，不可有明火直接对着胶粘层。 （用手检验胶粘层挥发） （半折法施工卷材）4、U型压条施工 全部卷材周围全部需要U型压条固定，固定好后再用胶粘剂封边。 全部焊接全部要在压条外侧即收边部位进行，不能在压条内侧焊接，这么能有效保护好压条质量稳定性。 （立面固定收边） （底板面固定收边） 压条中固定钉子数量要达成5个/米。 2段压条之间间距不超出10mm5、卷材机械固定系统 紧固件在欧西建科PVC/TPO卷材上安放位置为距离卷材边缘30mm,两幅卷材搭接宽度为120mm，确保有焊接操作面。一幅卷材上紧固件定位要整齐划一。 在有单独特殊部位需要机械固定施工时，可用宽200mm卷材进行覆盖紧固件，两侧焊接。 紧固件之间间距需要由具体工程情况来设计确定。6、女儿墙及天窗处理1. 波浪细线为无纺布隔离层2. U型压条3. 钉子和U型压条4. 卷材附加层 女儿墙高度超出80CM时，需要在墙中间部位设置压条固定，这么能够加大抗风揭性能。 天窗卷材施工 7、管口处理 8、阴阳角处理 底面平折阴角 立面平折阴角 阳角处理 阳角预制件9、女儿墙部位施工、卷材收头处理：A. PVC防水卷材在女儿墙上应施工至金属扣板下沿，并在收头处用金属压条进行固定、密封。B. 在女儿墙阴角上返300mm处，使用一条金属压条将卷材固定在女儿墙上，并用150mm宽PVC卷材将压条封盖。C. 卷材收头密封处理：用水泥钉或膨胀螺栓固定金属压条压牢卷材收头，并用厚度大于5mm密封膏进行密封处理。天沟部位卷材施工天沟部位卷材施工示意图2) 结构细部位施工 10、及管口收头部位须用专用填缝胶密封 完工效果图第五章、TPO单层屋面特点及v 单层屋面系统技术在欧美发达国家是一个成熟屋面技术，并在平屋面市场中有较高拥有率。v 欧美屋面系统技术上成功经验，尤其是占关键地位单层屋面系统技术和理念，很值得我们学习和借鉴。我们应给必需关注。v 单层屋面系统有很多优点，在中国推广符合节能减排国策。v 单层屋面系统技术是由防水卷材、隔热保温材料配套材料和机具、施工工法技术、系统标准和检测认证技术、专业培训技术等多方面技术组成一个系统技术。v 采取优异聚合技术和特殊配方，不加任何增塑剂，保持长久耐候性；v 含有高撕裂强度，断裂强度和耐刺穿强度；v 经过热焊接能形成强于卷材接缝，焊接缝表面光滑，连续，均匀；v 灰黑底增强卷材，含有高反射率，卷材因为不含氯化聚合物和氯气，所以有利于环境保护和施工安全。
