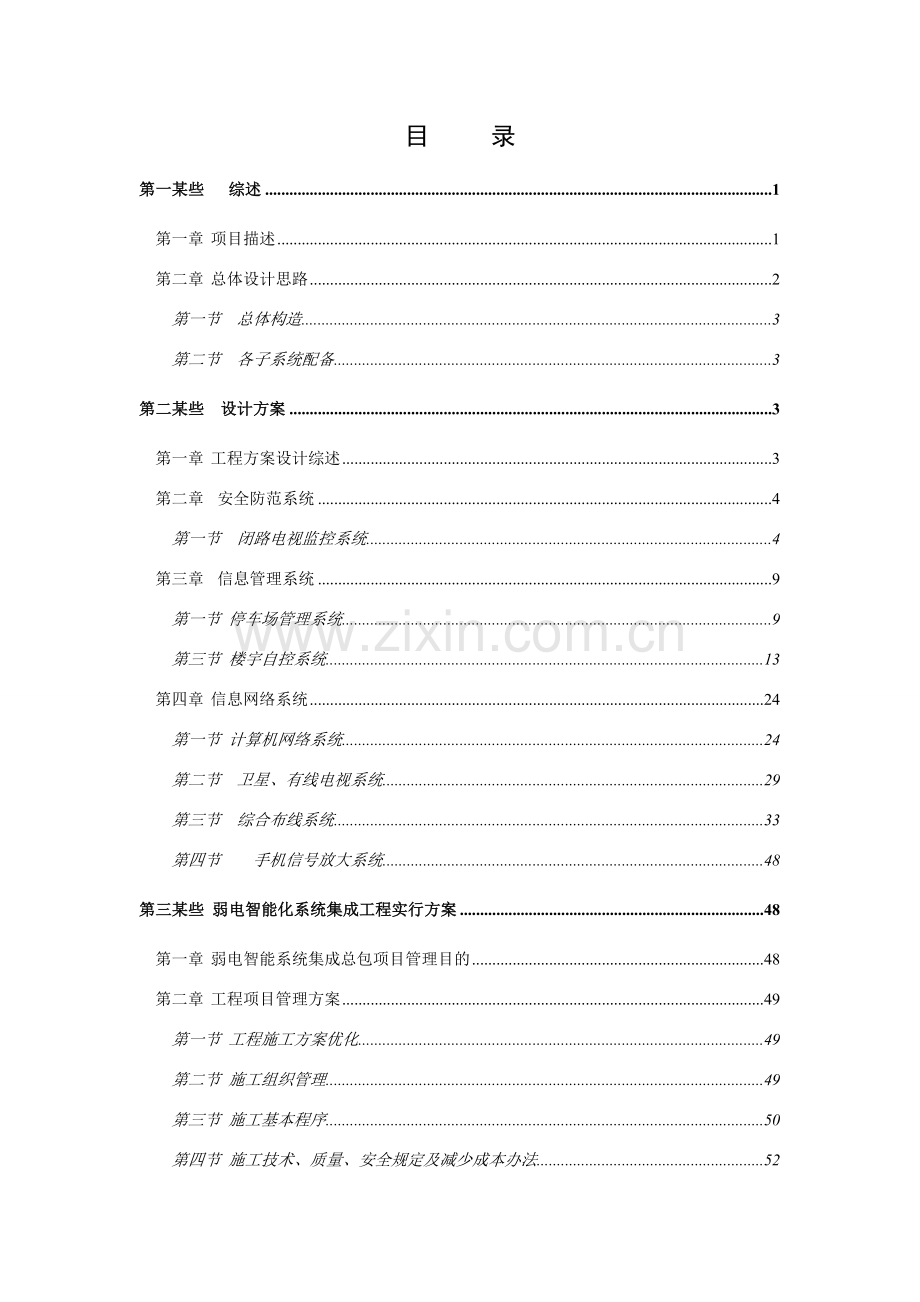

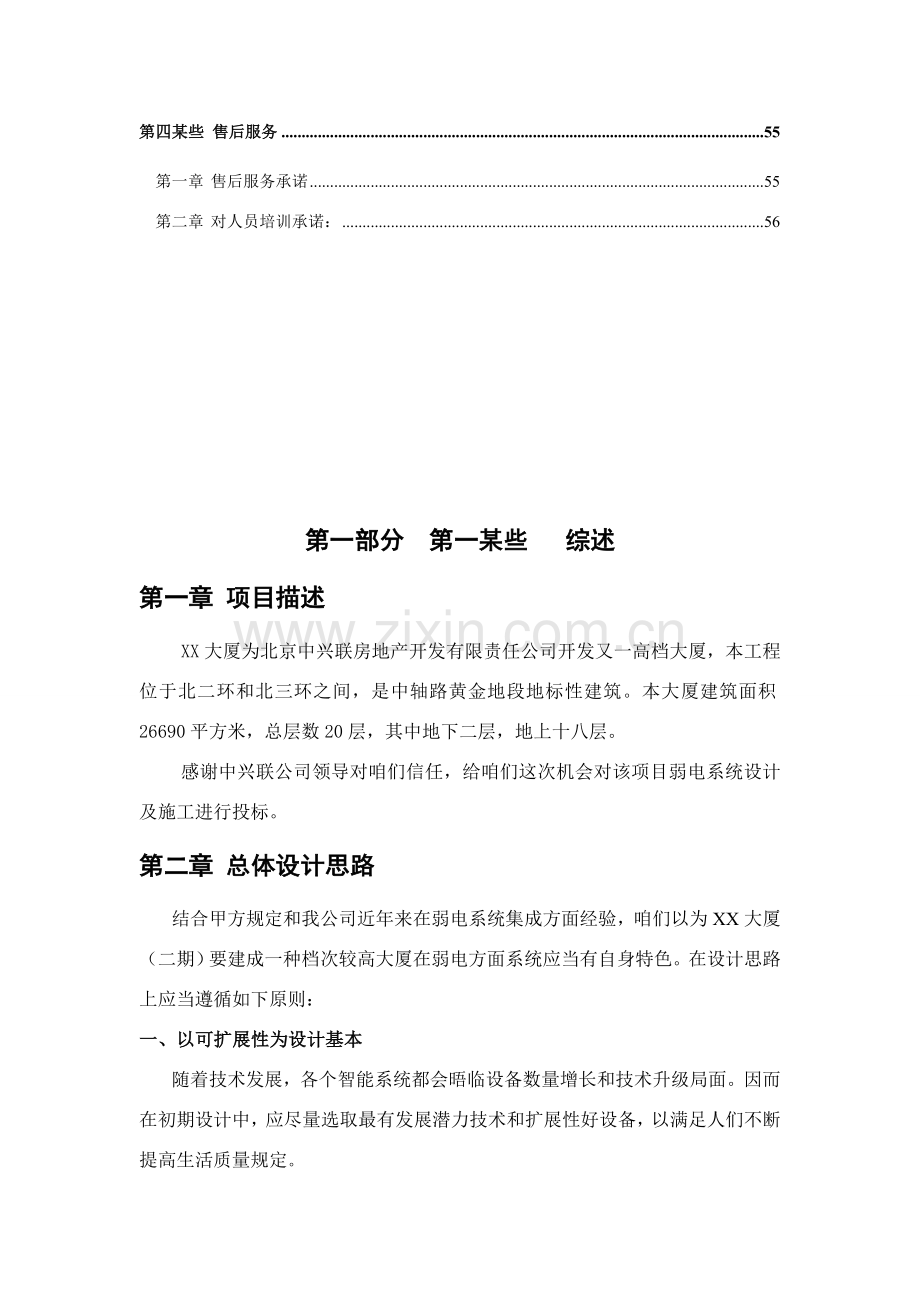

目 录第一某些 综述1第一章 项目描述1第二章 总体设计思路2第一节 总体构造3第二节 各子系统配备3第二某些 设计方案3第一章 工程方案设计综述3第二章 安全防范系统4第一节 闭路电视监控系统4第三章 信息管理系统9第一节 停车场管理系统9第三节 楼宇自控系统13第四章 信息网络系统24第一节 计算机网络系统24第二节 卫星、有线电视系统29第三节 综合布线系统33第四节 手机信号放大系统48第三某些 弱电智能化系统集成工程实行方案48第一章 弱电智能系统集成总包项目管理目的48第二章 工程项目管理方案49第一节 工程施工方案优化49第二节 施工组织管理49第三节 施工基本程序50第四节 施工技术、质量、安全规定及减少成本办法52第四某些 售后服务55第一章 售后服务承诺55第二章 对人员培训承诺：56第一部分 第一某些 综述第一章 项目描述XX大厦为北京中兴联房地产开发有限责任公司开发又一高档大厦，本工程位于北二环和北三环之间，是中轴路黄金地段地标性建筑。本大厦建筑面积26690平方米，总层数20层，其中地下二层，地上十八层。感谢中兴联公司领导对咱们信任，给咱们这次机会对该项目弱电系统设计及施工进行投标。第二章 总体设计思路结合甲方规定和我公司近年来在弱电系统集成方面经验，咱们以为XX大厦（二期）要建成一种档次较高大厦在弱电方面系统应当有自身特色。在设计思路上应当遵循如下原则：一、以可扩展性为设计基本随着技术发展，各个智能系统都会晤临设备数量增长和技术升级局面。因而在初期设计中，应尽量选取最有发展潜力技术和扩展性好设备，以满足人们不断提高生活质量规定。二、以安全性为设计核心 智能化大厦将来面对办公区工作人员和住户，安全性设计必要放在智能化系统核心地位，只有在安全前提下才干谈到其她各个方面。三、以便应用为智能化设计主导思想“科技以人为本”，本着这一精神，系统应最大限度服务于智能化社区使用者和管理者，因而系统稳定性和以便性必要贯穿于智能化系统设计始终。四、以先进性为设计原则该系统应充分遵循既有国际通行设计规范。在设计和实行时，最大限度地运用当今先进、成熟、具备发展前程计算机技术、通信技术、自动化技术。采用品有良好开放性技术，采用国际原则或事实上国际原则，从而保证系统可以随科技发展而平滑升级五、以经济性为目的 任何先进技术和产品都必要以服务大众为基本，先进但不能贵族化，要考虑系统投资渐进性、合理性、重要性。三者缺一不可。因此咱们为XX大厦所推荐设备都是综合性价比较高产品。第一节 总体构造在总体构造上，咱们建议设立一种中央控制室，所有子系统控制中心（涉及消防控制中心）都集中到中控室，这样做既以便了管理又节约了不少人力、财力、物力。考虑到各种因素，中控室可以用玻璃墙隔成不同区域，以放置各子系统控制柜。第二节 各子系统配备（一）安全防范系统: 闭路电视监控系统：对大厦重要部位进行24小时实行监视。并作记录，以便发生事故后备查。（二）信息管理系统：停车场系统：智能收费和管理系统楼宇控制系统：实现机电设备监控从而节约能源、节约经费；实现所有智能系统集中管理。（三）信息网络系统：以太网接入：为增值服务提供平台。有线及卫星系统：获得娱乐重要手段。综合布线系统：建立通讯网络（即信息网络）基本通道。手机信号放大系统：处处无手机信号盲区。第二部分 第二某些 设计方案 第一章 工程方案设计综述实现中华人民共和国智能管理系统工程，依照咱们在智能大厦建设中实践和经验总结，大厦智能化系统集成依托三大平台：物理平台、技术平台、应用平台。系统把园区各子系统有机集成起来，最后归口于物业管理，我公司力求为顾客提供集成化、公司化、当代化物业管理。普通状况下，大厦智能化系统涉及：安防自动化系统（SAS）、通信自动化系统（CAS）、楼宇自动化系统（BAS）。如下章节是依照园区智能化需求而设计,按安防自动化系统（SAS）、通信自动化系统（CAS）、楼宇自动化系统（BAS）分块加以描述。第二章 安全防范系统第一节 闭路电视监控系统本大厦是一集当代化办公、居住于一体高档大厦，大厦中办公人员、住户和来往客人对人身和财产安全均有很高规定，因而，大厦必要设立电视监控系统，并且规定系统具备可靠、耐用、美观、隐蔽特性。一、 一、系统概述电视监控系统是安全技术防范体系中一种重要构成某些，是一种先进、防范能力强综合系统。通过遥控摄像机及其辅助设备（镜头、云台等）直接观看大厦内一切状况，做到看得见、看全，可以把被监视场合图像内容传送到监控中心，使被监控场合状况一目了然。电视监控系统还可以与防盗报警等其她安全技术防范体系联动运营，使电视监控系统在实现了自动跟踪、实时解决等方面有了很大发展，从而使电视监控系统在整个安全防范体系中具备举足轻重地位。电视监控系统另一特点是它可以把监视场合图像清晰纪录下来，这样就为日后对某些事件解决提供了便利条件及重要根据。总之，电视监控系统已成为安全技术防范体系中不可缺少重要构成某些。二、 二、设计根据和原则（1）依照设计院图纸（2）关于规范和原则： 民用闭路监视电视系统工程技术规范GB0198-94 安全防范系统通用图形符号GB/T74-94 安全防范工程程序和规定GA/T74-94 安全防范工程程序与规定GA/T74-94 安全防范工程费用概预算编制办法GT/T70-94三、 三、顾客需求依照设计图纸阐明，监控点重要设立在：首层重要出入口各层楼梯前室电梯厅及电梯轿厢重要通道地下停车场及出入口服务台设紧急按钮 依照甲方规定，在首层入口及停车场入口设立高清晰度彩色摄像机；其她地方选用黑白摄像机。同步监控系统能与报警系统设为联动，报警时有相应电子地图显示。四、 四、设计阐明a)、监控点分布 地下二层监控点 9个地下一层监控点 11个地上一层监控点 6个地下二三层监控点 9个地上四层监控点 10个地上五十八层监控点 3个十九（越层）监控点 3个b)、总体设计原则依照设计图纸，地下车库出入口及首层主出入口设立高清晰度彩色摄像机，其她位置设立黑白摄像机。c)、系统指标（1） 图像水平清晰度，黑白摄像机不低于420电视线；（2） 图像画面灰度不低于8级；（3） 系统各视频信号，在监视器输入端电平值1VP-P+3dB；（4） 系统在低照度使用时，监视画面达到可用图像，其系统信噪比不低于25dB；综合评估：系统图像质量随机信噪比不低于37dB，图像质量按五级图像质量原则评估，图像质量不低于四级。d)、系统设备选用原则（1）对摄像机规定对敏捷度规定：当前所用CCD黑白摄像机普通靶面照度为（0.010.05）LUX.。由于靶面照度与镜头相对孔径有及重要关系，因而当被防范目的照度经常变化时，应选用自动光圈镜头，用视频信号变化量来变化镜头相对孔径，调节摄像机入光量，以保证获得良好图像。对分辩率规定：对被防范目的记别，不但取决于摄像机辨别率，更取决于被监视现场，也就是说取决于镜头焦距。普通说，作为宏观监控摄像机辨别率应在（330450）线。（2）对环境规定：摄像机必要在现场环境条件下长期稳定工作。（3）对供电规定：所有摄像机都能在原则电源正常变化状况下工作。但由于国内电源电压变化较大，因而规定摄像机有更大电源变化范畴。系统在设计上采用统一技术规范及通信格式，将所有系统有机集成一起，其系统与系统之间可互相通信，数据共享，使其构成一种高度智能化、自动化闭路电视监控系统。同步要考虑到所采用系统设备不但在日后运营时起到对外监控作用，系统自身也能具备自身防破坏及报警功能，并且可长时间可靠运营。综合上述设计目的，咱们在监控系统中心控制端采用AB主控设备。在镜头方面，依照不同监控范畴选用不同焦距镜头，以适应不同监控规定。考虑到环境光线变化，因此所有监控点配备自动光圈镜头。本系统闭路电视监控中心采用中央矩阵控制系统，从而实现整个系统无缝连接和统一控制，所有摄像机及监视器都可在管理中心上控制其运营，每一种摄像机图像都可在各种监视器上输出，实时显示送来直播图像，达到实时监控该区域目，同步容许在同一界面上对CCTV进行画面显示切换。系统对视频信号解决和储存是通过操作中心设备进行，可在中心内所有得到允许管理员进行对监控系统控制和观测，并可在中心控制设备上设定其权限。五、 五、方案阐明此项目监控系统主机容量规定满足当前及此后扩容需要。详细配备如下：a)、前端设备 设立监控点97个。b)、传播某些所有摄像机采用集中供电，每台摄像机引1条视频电缆通过弱电间至中控室。c)、控制某些在此系统中，控制设备有矩阵主机、画面分割器、键盘、解码器、云台控制器等设备。此控制某些在本系统中是十分重要，可谓系统心脏部位，本系统中矩阵主机选用加拿大AB主控设备AB-D2050R系统。其中控设备矩阵主机是一智能型真正实现了即插即用可操作设备，可以进行菜单编程、年月日、中英文输入，尚有报警功能。d)、显示、记录某些系统配备日本松下专业监视器进行监视，专业录像机进行录像。六、 六、系统重要设备简介a)摄像某些摄像某些（即前端某些）涉及摄像机、镜头、防护罩、云台、支架等设备。社区重要出入口人流活动重点部位，监视现场固定，并且以昼夜监控为主，为了提高监视清晰度及整体系统经济性，本系统摄像机选用进口设备日本松下高清晰度摄像机，配日本精工镜头，其他诸如防护罩、支架等辅属设备，选用做工比较美观而价格适中合资产品。松下摄像机黑白摄像机570线，彩色摄像机480线，具备背光补偿，自动增益、白平衡，视频直流双驱动等功能。镜头选用日本精工高品质镜头，精工产品已为世界所公认。不论是原则镜头，还是可变镜头，对于高档社区应用，都应是独一无二选取。b)控制设备在此系统中，控制设备有矩阵主机、画面分割器、键盘、解码器、云台控制器等设AB矩阵切换主机重要特性 基于模块化微解决器和紧凑矩阵构造 80路视频输入8路视频输出 系统自检和专门系统状态监视输出 可通过选装环接面板环接视频输入 内部视频丢失自检 基于Windows 95/NT4.0编程 8个RS-232输入，可扩充至80个输入，用于连接键盘、报警、或计算机系统 自动报警调用，最多解决1024个报警输入双工16画面解决器画面分割器选用美国ROBOT MX系列双工16画面分割器，该设备集成了双工解决器和视频移动报警检测功能，具备更强功能，如：更快录像输出、录像速度自动检测、增强图像解决效果以达到极佳图像质量并较好地重现用高清晰摄像机摄制图像。 第三章 信息管理系统第一节 停车场管理系统七、 一、方案设计a）停车场管理系统特点 1系统软件采用网络版模块化设计 2系统功能全，操作简便3运营稳定、可靠4数据采集精确b）停车场管理系统功能 1.系统将顾客分为两种，一种为固定顾客，一种为暂时顾客。固定顾客采用提前缴费方式（一种月、三个月、半年或一年），每次出场时不再收费。暂时顾客出场时依照本次停车时间及当前费率缴费一次。 2.所有车辆凭卡进入，读卡时间、地点及车辆等各项资料均自动在计算机上显示并记录。3.固定顾客可以设立成自动放行，也可以设立成需收费员确认后放行方式。4.真正做到一卡一车，同一张卡有了入口记录，必要也要有出口记录，才干保证下次顺利进场。5在入口出安装对讲装置，一旦系统出问题，入口处可直接和控制中心联系。 6.上述功能计算机均自动记录，出入报告、卡片报告、均可打印。c）停车场管理系统配备 （一）、管理中心 管理终端： 安装收费管理软件，管理顾客（卡）、收费人员等基本信息，实现收费、打印报表、车辆信息查询、数据记录等功能。 顾客管理：对所有顾客姓名、车号等信息进行管理。 收费人员管理：收费人员信息增长、删除、修改、记录。 停车信息查询：各停车卡持卡人姓名、起用时间等信息查询。 （二）、入口 1.车位满额提示灯 车辆驶近入口，可看到停车场批示信息标志，若车库停车满额灯亮，则回绝车辆入库。若车库未满，容许车辆进库。 2.地感控制器： 可精确可靠地检测到车辆进出状况，并触发挡车器启动/关闭。 3.车辆自动辨认系统： 顾客卡：本方案设计选用感应式读卡器和感应卡。 4.挡车器：挡车器由停车场控制器控制，如果遇到冲撞，及时发出告警信号。挡车器受汽车碰撞后会自动落下，不会损坏栏杆。（三）、出口 1.车辆自动辨认系统 同入口处类似，车主将顾客卡向读卡器刷卡，固定顾客不再收费，暂时顾客需由收费员收费后打开挡车器放行。 2.地感控制器 可精确可靠地检测到车辆进出状况，并触发挡车器启动/关闭。 3.收费终端： 使用普通PC机安装收费管理软件，打印工作量报表等功能。 依照顾客卡上信息向服务器获得计价信息，并向停车人显示。停车人则按显示价格支付停车费。停车费结清后，则抬杆放行。 4.挡车器挡车器由停车场控制器来控制起落，也可进行手动控制，加上传感器后具备防砸车功能。 停车场出口处固定顾客车辆驶出持卡进入停车取卡停 车停车交费出场读卡自动抬杆（自动落杆）自动抬杆（自动落杆）暂时顾客停车场管理系统流程图八、 二、停车场管理系统设备简介1出入口管理系统控制器系统选用一进一出控制器。2出入口管理系统软件固定加暂时收费3自动发卡机4地感控制器 配合环形地感线圈使用 自动检测车道有无车辆 可调节敏捷度和感应工作频率 检测线圈埋在车道中间5挡车器 栏杆上可安装警灯、警示等 设有过载保护、限位控制及防砸车装置 手动/遥控/自动三种操作方式6读卡器系统设计采用美国HID公司远距离读卡器，型号为HID-5375，如图所示。感应距离70cm。第三节 楼宇自控系统九、 一、设计根据和原则1、设计根据：本方案设计根据为各专业图纸资料2、设计原则（1）保证系统先进性和合用性（2）追求最优化系统设备配备（3）实现一体化控制规定（4）保存足够扩展容量十、 二、系统概述楼宇自控系统依照设定程序自动进行设备监视与控制，对浮现问题设备向控制中心报警，并可以通过设备状态记录反映出设备变化趋势，在浮现问题前对设备进行保养。这些都极大地以便了设备操作与维护，大量减少了管理和维护人员。由于楼宇自控系统自身就是一种网络，楼宇管理和维护人员可以使用中控电脑通过系统网络与现场控制器进行通讯，以便管理，节约费用。十一、 三、方案设计a)设计原则（1）保证系统先进性和合用性系统技术性能和质量指标应达到国际领先水平；同步，系统安装调试、软件编程和操作使用又应简便易行，容易掌握，适合中华人民共和国国情和本项目特点。（2）追求最优性价比系统设备配备在满足顾客对功能、质量、性能、价格和服务等各方面规定前提下，追求最优性价比系统设备配备，以尽量减少系统造价。（3）实现一体化控制规定将楼内有限几种子系统置于一种中央监控系统监视、控制之下，不但以便安装和操作，节约系统投资，并且不同子系统连接起来后，还可以产生单独控制所不具备新功能。（4）保存足够扩展容量随着大楼业务发展，需要控制场合和设备都 会不断增长，因此控制容量上保存一定余地，不所有用满，以便在系统中加入新控制点；也考虑将来科学发展和新技术应用。 b)楼宇自控系统监控内容：冷、热水系统设备控制和监视空调、新风机组控制和监视通风设备控制和监视给排水系统控制与监视照明设备控制与监视供配电系统监视电梯扶梯设备监视风机盘管控制十二、 四、系统设备选用原则依照本大厦定位及实际状况，本工程选用新加坡狮岛索龙产品。本系统具备如下特点：楼宇自控系统采用现场总线控制方式，在楼控机电设备现场设DDC控制器，完毕对现场设备控制；在楼宇自控中央站实现管理人员集中管理。十三、 五、方案阐明关于本工程楼宇自控系统对各受控系统、设备监控内容阐明：新风机组监控新风机组实现如下监控功能：风道温度测量风道湿度测量过滤器状态风阀控制表冷/加热盘管水阀调节加湿泵启停控制风机运营状态风机故障报警风机启停控制按程序给定期间和顺序遥控开关风机。采集室外温度信号，调节新风阀开度，通过直接数字控制器焓值计算比较，拟定系统空气解决运营工况，并输出相应信号控制新风阀开度比例采集送风口处温度信号，与设定温度比较，分冬夏工况，采用PID调节方式，则输出相应调节信号，控制表冷器阀门开度/热水盘管阀门开度，使温度保持在所规定范畴内。依照检测到送风相对湿度，与设定值进行比较，采用PID调节方式，则输出相应调节信号，调节加湿器阀门，控制加湿量，使相对湿度保持在所规定范畴内。在表冷器盘管下方设有防冻开关（低温断路恒温器），当新风温度低于某一限定值时，直接数字控制器将切断风机电路，停止风机运转，并通过与新风入口处风阀执行器连锁，同步关闭新风阀。压差开关检测初效过滤网两端压差，如浮现阻塞则向控制器报警。制冷系统监控 夏季，供应表冷器冷水就是由制冷系统提供。空调制冷方式有压缩式制冷、热力制冷和冰蓄冷。设备启停顺序控制为保证整个制冷系统安全运营，设备启停需按照一定顺序进行：只有当润滑油系统启动，冷却水、冷（冻）水流动后，压缩机才干最后启动。该系统通过软件程序实现设备启停顺序控制。启动顺序为：冷却塔风机、蝶阀冷却水蝶阀冷却水泵冷冻水蝶阀冷冻水泵冷水机组停止顺序为：冷水机组冷冻水泵冷冻水蝶阀冷却水泵冷却水蝶阀冷却塔风机、蝶阀冷水机组启动台数控制为使设备容量与变化负荷相匹配以节约能源，通过供水总管上温度传感器检测冷（冻）水供水温度，通过回水管上温度传感器检测冷（冻）水回水温度以及供水总管上流量传感器检测冷（冻）水流量，送入，计算出实际空调冷负荷，再依照实际冷负荷及压差旁通阀开度自动调节冷水机组投入台数与相应循环水泵投入台数。压差旁通控制由压差传感器检测冷水供、回水总管之间旁通管上电动调节阀开度，实现进水与回水之间旁通，以保持供、回水水压差恒定。水流检测、水泵控制冷冻水泵、冷却水泵启动后，通过水流开关检测水流状态，如果流量太小甚至断流，则自动报警并自动停止相应制冷机运营。当某一台水泵浮现故障，备用水泵将自动投入运营。冷却水温度控制运用温度传感器检测冷却塔出水温度，实时控制冷却塔风机启停台数。工作状态显示与打印涉及工作参数、设备状态及报警显示，如冷水机组启停状态、故障显示，冷（冻）水供回水温度遥测，冷却水供水温度遥测，冷（冻）水流量，冷负荷，冷冻水泵与冷却水泵启停状态、故障显示，净化塔机启停状态、故障显示等。水箱补水控制通过液位传感器检测膨胀水箱水位，依照水位信号控制进水电磁阀开、闭，以维持水位在容许范畴内，水位越限时发出报警信号。机组启停时间控制及工作时间合计，各设备用电量同前。需要阐明是，无论是压缩式制冷机组、吸取式制冷系统或冰蓄冷系统均为成套自带计算机控制系统，自身都能独立完毕机组监控与能量调节。当与楼宇控制系统相连时，需注意其通信合同与否与一致，如果不同，需要通过网关进行合同转换。热互换系统监控 冬季，供应加热器热水可通过热互换系统获得，采用直接数字控制器进行控制。热互换器二次热水出口温度控制由温度传感器检测二次热水出口温度，送入，与设定值比较得到偏差，运用比例积分规律进行调节（控制算法），输出相应信号，去控制热互换器上一次热水蒸汽电动调节阀阀门开度，调节一次热水蒸汽流量，使二次热水出口温度控制在设定范畴内，从而保证空调采暖温度。热水泵控制及连锁热水泵启由控制，并随时监测其运营状态及故障状况。当热水泵停止运营时，一次侧热水蒸汽电动调节阀自动完全关闭。工作状态显示与打印涉及二次热水出口温度，热水泵启停状态、故障显示，一次热水蒸汽进、出口温度、压力、流量，二次热水供、回水温度等。机组启停时间控制及工作时间合计，设备用电量合计同前。给排水系统监控现以生活用水为例，阐明给排水系统监控原理。（一）给水系统监控 智能大厦中生活给水系统可以采用恒压供水，也可以采用高位（屋顶）水箱、生活给水泵和低位（或地下）蓄水池构成。对于超高层建筑，由于水泵扬程限制，则需采用接力泵及半途水箱。生活泵启停控制生活泵启停由水箱和蓄水池水位自动控制。生活泵设有个水位，即溢流水位、最低报警水位、生活泵停泵水位和生活泵启泵水位。依照水位开关送入信号来控制生活泵启停：当高位水箱液面低于启泵水位时，送出信号自动启动生活泵投入运营；当高位水箱液位高于停泵水位或蓄水池液面达到停泵水位时，送出信号自动停止生活泵。当工作泵发生故障时，备用泵自动投入运营。自动显示水泵启停状态。检测及报警当高位水箱（或蓄水池）液面高于溢流水位时，自动报警；当液面低于最低报警水位时，自动报警。但蓄水池最低报警水位并不意味着蓄水池无水，为了保障消防用水，蓄水池必要留有一定消防用水量。发生火灾时，消火栓泵启动，如果蓄水池液面达到消火栓泵停泵水位，将发出报警。水泵发生故障自动报警。设备运营时间合计、用电量合计合计运营时间，为定期维修提供根据，并依照每台泵运营时间，自动拟定作为运营泵或是备用泵。（二）排水系统监控 污水泵启停控制污水泵启停由污水池水位自动控制。污水池设有个水位：报警水位、污水泵启泵水位和污水泵停泵水位。当污水池液面高于启泵水位时， 对水位开关送入信号进行判断后，及时送出信号启动污水泵。当液面低于停泵水位时，自动停止污水水泵；当液面高于报警水位时，自动启运备用泵。检测及报警当污水池液面高于报警水位时，自动报警。水泵发生故障自动报警。设备运营时间合计、用电量合计同前。整个设备自控系统构造分为三层：中央管理计算机设于中央控制室内，通过网络控制器与现场直接数字式控制器（DDC）连接，通过专业管理软件将整个建筑物内所有在线设备进行集中监视及控制。1面向运营操作员，由计算机主机、大屏幕CRT（监视器），操作控制台（鼠标、键盘等）构成。重要功能是为运营操作员提供人机界面，使操作员及时理解现场运营状态、各种运营参数控制和调节。例如，需要对控制回路进行在线调试，启动或终结某个回路时，可通过CRT模仿图形及模仿调节按钮来实现。2对历史数据进行解决，调用历史数据完毕运营报表，历史趋势曲线等，用于完毕上述功能软件，涉及图形显示，动态实时数据刷新，报警显示，趋势显示，历史数据存储、报表打印解决，事件记录打印和报警解决（含发出报警声音、弹出报警窗口，将报警信息写入文献，将受操作员报警确认）CRT（监视器）输出内容：工艺过程模仿流程图（标有核心数据、控制参数及设备当前实时状态）报警窗口（应具有诸如数据越限、异常状态等）核心数据常驻显示（在固定位置显示）实时趋势显示（如变化趋势曲线等）检测及控制仪表模仿显示多窗口显示（在同一屏幕上显示各种有关过程）灵活画面调用、切换、翻页及“热点”功能（即在画面上没有模仿按钮及特殊表达区域，为光标移至此区域并单击光标控制键时，可以弹出一种窗口或切换到另一画面）3对分散控制系统进行离线配备和组态。它为控制工程师提供了丰富运算和控制模块，以及使用这些模块简便办法，即人机对话填表方式。普通采用窗口式菜单，一方面将所需模块调到CRT屏幕上，然后再按规定填写，即可生成盼望功能模块。当顾客需要更改控制方案时，不必变化接线，只要重新组态即可。4多级管理密码限制，不同身份操作者对系统有不同使用权限，保证系统安全性。现场控制网络网络合同：CAN通讯合同网络通讯：CAN 1M bps操作界面：全中文图形化操作界面，基于DELPHI语言设计而成系统系统操作：工控机或个人PC机 WINDOWS操作平台系统编程：具备图形化编程系统维护：具备远程维护功能远程监控：具备远程监控功能网络控制器是中央管理计算机与现场DDC通讯桥梁，它可以实时进行动态数据互换，从功能上讲相称于一块基于CAN网络网卡。网络为总线构造，各个控制器之间通过一条网络信息传播线相连，这种方式与楼宇自控现场状况复杂性非常适合，易于调节、移动。整个网络仅有一种系统接口，系统接口及各个子系统通过双绞线连接，构成了现场控制网络。各个子系统之间采用双绞屏蔽线相连接，子系统内部各个现场控制器通过控制器自身扩展接口相连接。网络传播速率为5K1MBPS。CAN是控制局域网络（Control Area Network），最初由德国BOSCH公司为汽车监测、控制系统而设计，用于汽车内部测量与执行部件之间数据通信。世界上某些知名汽车制造厂商，如BENZ（奔驰）、BMW（宝马）、PORSCHE（保时捷）、ROLLS-ROYCE（劳斯莱斯）、JAGVAR（美洲豹）都采用CAN总线来实现。由于CAN总线自身特点及得到了MOTOROLA、INTER、PHILIP、SIEMENCE、NEC等公司支持，其应用范畴已不再局限于汽车行业，而广泛应用在离散控制领域，如智能楼宇。CAN总线规范已被国际原则组织（International Standardization OrganiseISO）制定为国际原则。CAN合同是建立在ISO开放系统互联（Open System InterconnectionOSI）模型基本上。CAN属于总线式串行通信网络，与普通通信总线相比，CAN具备突出可靠性、实时性和灵活性，其特点：CAN为多主方式工作，网络上任一节点均可在任意时刻积极地向网络上其她节点发送信息，而不分主从，通信方式灵活，且无需站地址等节点信息，运用这一特点，可以便地构成多机备份，实现分布式控制。CAN网络上节点信息提成不同优先级，可满足不同实时规定，高优先级数据最多可在134s内得到传播。CAN采用非破坏性总线仲裁技术，当各种节点同步向总线发送信息时，优先级较低节点会积极地退出发送，而最高优先级节点可不受影响地继续传播数据，从而大大节约了总线冲突仲裁时间。特别是在网络负载很重状况下也不会浮现网络瘫痪状况。CAN只需通过报文滤波即可实现点对点，一点对多点及全局广播等几种方式传送接受数据，无需专门“调度”。CAN直接通信距离最远可达10km（速率5kbps如下）；通信速率最高可达1Mbps（此时通信距离最长为40m）。CAN上节点数重要取决于总线驱动电路，当前可达110个，报文标记符可达2032种（CAN2.0A），而扩展原则（CAN2.0B）报文标记符几乎不受限制。CAN采用短帧构造（8个有效字节/帧）传播时间短，受干扰概率低，具备极好检错效果。CAN每帧信息均有（错误检测、标定和自检）CRC校验及其她检错错施，保证了数据出错率极低。CAN通信介质可为双绞线，同轴电缆或光纤，选取灵活。CAN节点在错误严重状况下具备自动关闭输出功能，以使总线上其她节点操作不受影响。扩充性网络节点控制器： 网络节点控制器是一种应用很广泛网络扩展设备。它也是智能建筑分布控制系统与其她设备接口。 网络节点控制器下带CAN网络接口，当一级CAN网络容量不够时，运用网络节点控制器可扩展31个DDC，同步亦可实现与其她网络合同通讯接口之间互联如：RS232接口、RS485接口、LONWORKS接口；即可实现与其她网络合同系统互联如：与LONWORKS总线保安监视设备系统互联、与RS485总线消防设备联动控制系统互联等。检测及报警当污水池液面高于报警水位时，自动报警。水泵发生故障自动报警。设备运营时间合计、用电量合计同前。第四章 信息网络系统第一节 计算机网络系统一、网络概述本世纪近二十年，科学技术发展一日千里。计算机网络技术发展和成熟，带动了各个行业革命性变革。在此基本上产生信息产业革命，为咱们提供了比前人更无比丰富多样信息资源。网络技术和信息技术，影响到社会和生活每一种角落，同步也对办公方式与家庭生活导致了巨大冲击。使人们学习、生活与教诲功能和目的办法和模式也跟着在发生深刻变化。为了适应当代商务发展和人们对信息传送、查询巨大需求，宽带网络是信息高速公路。展望21世纪，网络将进一步到每一家公司，每一种家庭，离开了网络支持信息传递将是不可思议。XX大厦建设目是建立当代化集商务和办公为一体智能大楼。XX大厦网络系统是智能化管理核心，为广大住户提供高速INTERNET服务以提高上网效率并节约费用。二、网络建设需求a)系统需求通过对XX大厦网络建设信息系统分析，北京益泰公司依照自身从事智能大厦网络建设近年经验，得出如下分析成果：网络系统是XX大厦智能化信息系统核心，因此大厦网络系统建设，必要充分使用先进网络技术和网络产品，使网络具备高效、可靠、安全和可管理性特点。规定网络系统能实现统一管理和监控。A、 b)系统总括北京益泰电子集团公司通过对XX大厦建设规划、投资规模进行分析，对XX大厦信息系统建设提出如下网络建设构架： 将整个网络系统依照功能应用，采用划分VLAN网方式实现隔离，保证各客户网络安全，防止信息外泄。网络架构采用千兆以太网，主干采用千兆，桌面依照需要采用10/100M接入，网络具备较高可靠性和负载平衡。网络设备采用知名在D-LINK（涉及：主干、二级互换机）。规定网络系统能满足1000个以上数据点规模。充分解决网络系统瓶颈问题。B、 c)系统设计原则北京益泰电子公司为XX大厦信息系统设计将采用当今先进网络技术和成熟网络产品，按照高起点、高质量、高原则规定，设计一种具备安全性、高带宽、高可靠性、高性能、可升级扩展大厦网络系统。公司将严格按照如下原则进行设计：1、充分满足XX大厦需求。2、保证网络系统高效性、可靠性、安全性。3、开放性好，便于移植，适应业务和规模扩展规定。4、规模恰当，充分保护顾客投资。5、几年内技术上保持领先。C、 d) 网络方案在分析了XX大厦需求后，结合咱们积累行业集成经验，咱们为XX大厦设计了此套方案。为了满足大厦网络系统负荷，咱们建议网络主干采用1000M带宽互换式以太网。千兆以太网是FastEthernet延续。它保存以太网帧格式、流量控制及链路层管理，与以太网和迅速以太网完全兼容，它使既有100M网络向更高速网络升迁变得更加容易。并且，它比ATM构造更为容易，价格也更为低廉。 千兆位以太网补充了ATM 等既有解决方案，提供了另一条增强互换式迅速以太网，改进互换机与互换机之间和互换机与服务器之间连接可靠、经济途径。建立有效使用高速、任务核心应用程序和文献备份高速基本设施。 大厦信息点总数大概600个，应采用构造化布线。考虑到此后业务增长，建议采用千兆以太网技术作为骨干构造整个网络。选用D_LINK公司千兆级互换机构造整个网络骨干，水平桌面规定10/100M互换。构成高性能、全互换,。千兆以太网是当前很成熟技术，技术上和以太网完全同样，因而配备和升级起来非常简便。下面给出与之相适应方案，该方案能保证不断升级方略和灵活性，同步保证采用技术先进性和实用性。顾客也可依照业务关系和安全方略划分VLAN，控制广播流量和保证数据安全。下面，咱们将详细阐述这套方案特点、拓扑以及设备配备。咱们将单独描述信息网特点、拓扑以及设备配备。方案要点：千兆骨干，10/100兆互换到桌面网络拓扑：三、系统设计阐明D、 a)网络中心在大厦机房中建立网络中心及维护中心，网络中心重要涉及一台主互换机，一台CISCO路由器，并通过此路由器与INTERNET、广域网(中华人民共和国网通10M)相接并与大楼二级互换机相联延伸至各办公区。中心互换机性能：、DGS 3308FG是为部门及主干网设计可网管千兆以太网互换机具备8个千兆接口千兆端口密度高，性价比极佳 支持端口干路（Port Trunking）、VLAN、流量控制（Flow Control）、端口镜像（Port Mirror）等功能，可以增长网络连接带宽，提高网络性能，并使网络更易于监控 。支持SNMP和RMON网管合同，符合原则化网管规定 。支持IGMP合同，可在组播（如视频点播）时有效减少网络流量 支持SNMP和RMON网管合同，并可通过Web进行管理 19机架式安装 E、 b)主干网主干网是数据信息流动动脉，同步肩负着信息流动调度任务。主干从功能上来看涉及三个方面：大楼分机房与网络主机房连接，实现高速互换。实现全网系统管理和安全管理。主干网设计方案。主干互换使用1台高性能高可行性以DLINK3308互换机，二级互换机采用D-LINK DES3226互换机，此互换机有24口个100M接口，并有一种千兆光纤接口。主干采用4芯多模光纤与主机房网络互换机相连形成一种主干千兆，在6层与13层分设两分机房，这样即满足了集中管理需求又达到布线原则。然后通过超五类线到各办公区模块面板再与顾客计算机相接达到10/100M到桌面。F、 c)网际互联大厦顾客与网络互联(可采用高带宽上网出口)，使信息互换范畴扩展到整个Internet上。当前Internet/Intranet事实上网间互联原则是TCP/IP合同。此网络建成将使顾客计算机拥有10M/100Mbps带宽，可完全满足对数据、语音、图像传播需要(如上网看电影、语音聊天、VOD点播)。G、 d) 网络扩展此网络建成将不但是连接INTERNET高速通路，也是构成大厦内部局域网重要某些，完毕网络构成后并将网络接口与机房中各种办公服务器或服务类别相接将形成一种完整大厦网络系统。在此基本上可建立大厦信息系统和办公自动化系统。如建立大厦WWW服务，社区BBS、社区信息发布、社区MAIL系统、社区综合管理系统等等。建立起当代化大厦管理方式以节约人力与提高效率。第二节 卫星、有线电视系统一、设计根据GB6510199630MHZ1GHZ声音和电视信号电缆分派系统GY/T10692有线电视广播系统技术规范GB5020094民用建筑有线电视系统工程技术规范GBJ7985 工业公司通讯接地设计规范GB11318 30MHz1GHz声音和电视信号分派系统设备与器件二、系统概述卫星、有
